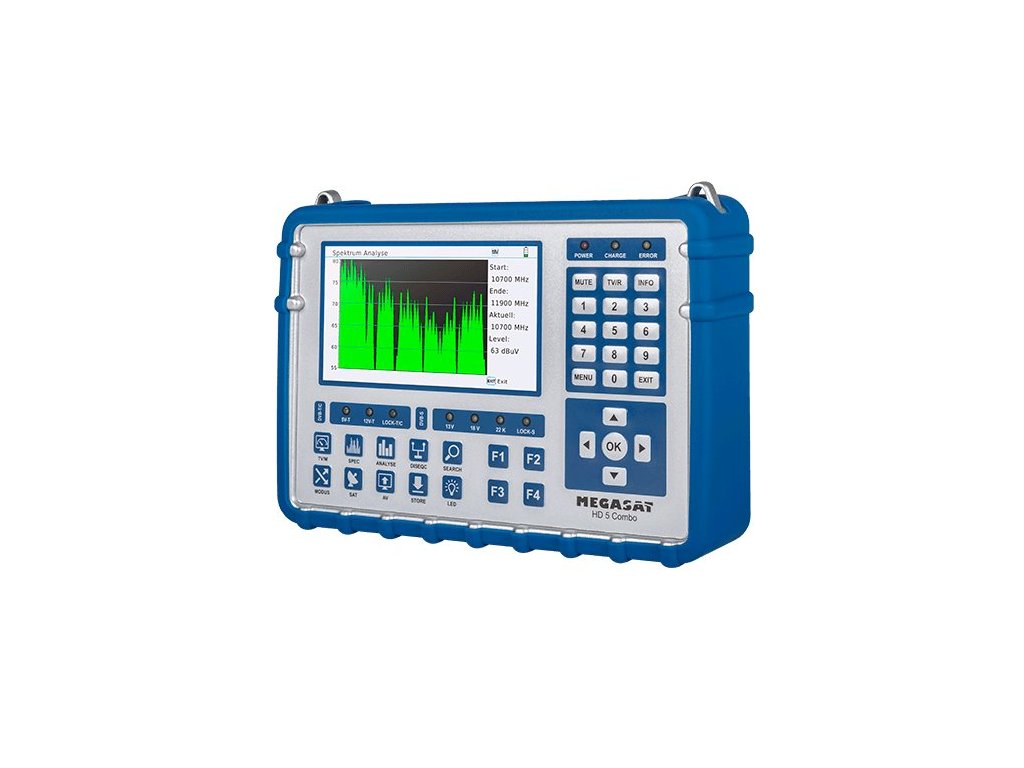

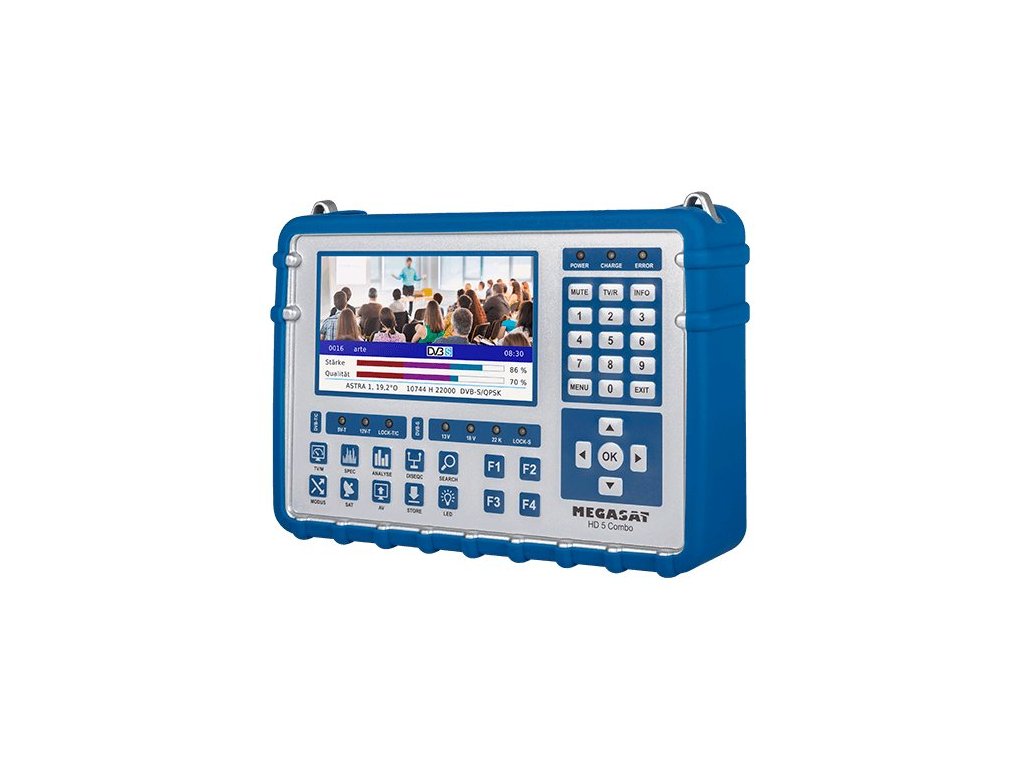

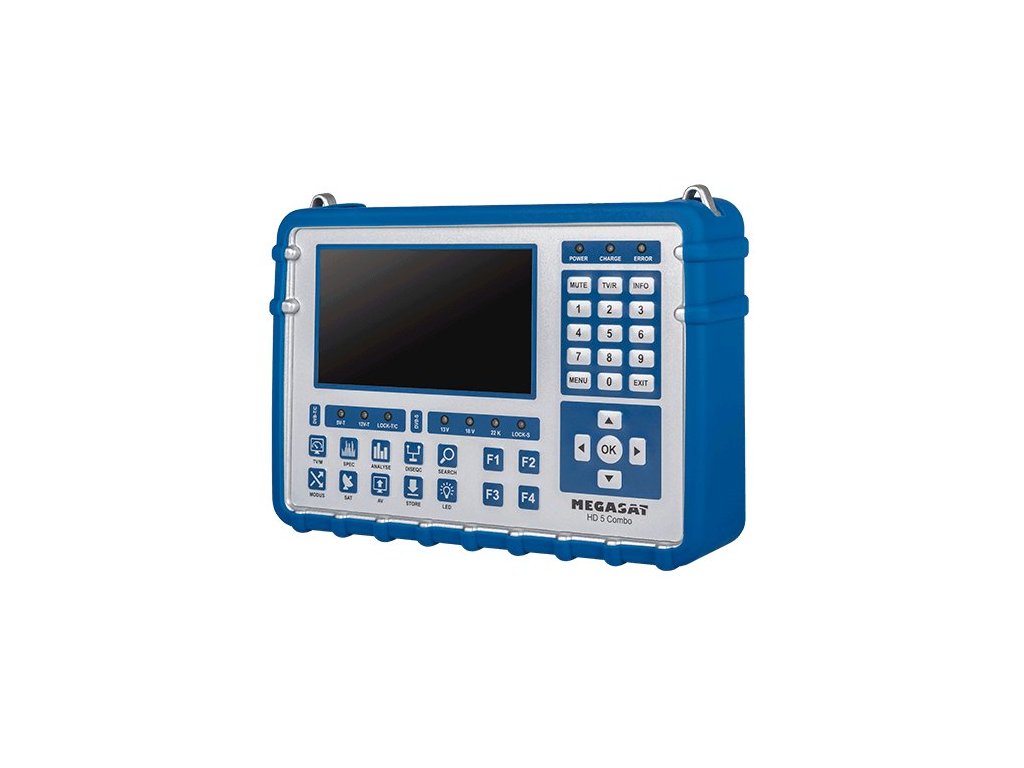

MEGASAT HD5 COMBO DVB-S/S2/S2X/T2/C/C2

Podrobný popis

MEGASAT HD5 COMBO DVB-S/S2/S2X/T/T2/C/C2

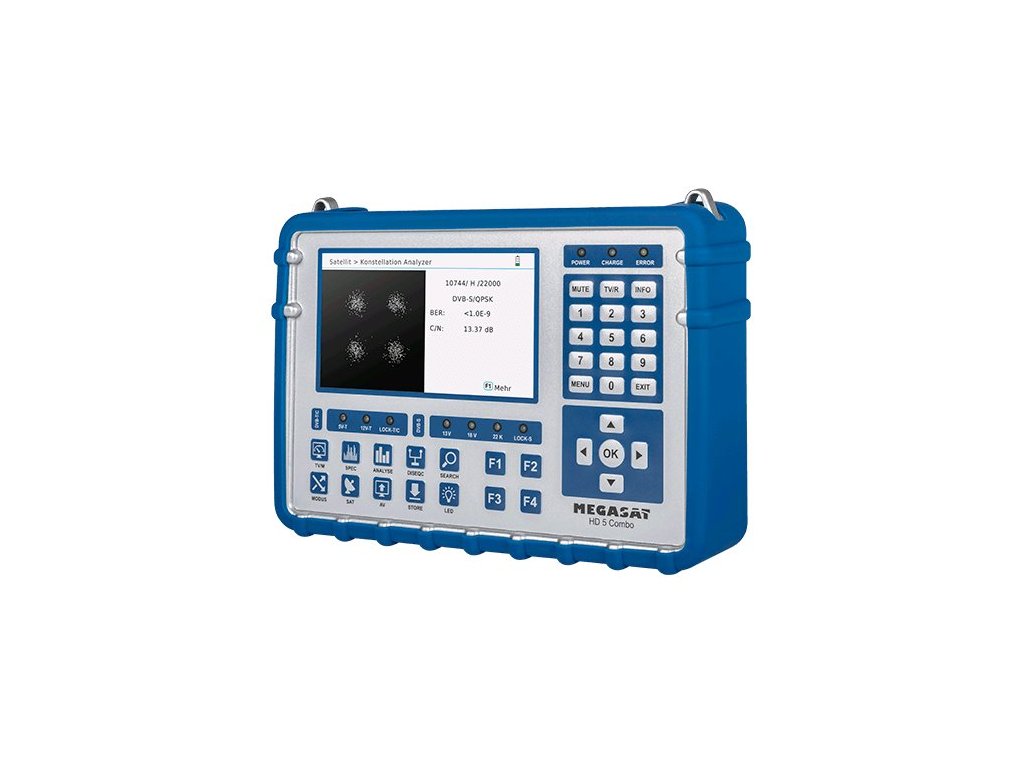

Profesionálny kombinovaný merač, ktorý umožňuje merať všetky typy televíznych signálov vrátane zobrazenia programov na displeji s kodekom H.265. Poskytuje presné meranie satelitnej, káblovej a pozemnej televízie (vrátane DVB-T2 H.265 HD).

Pri meraní DVB-S2/S2X môže merať aj frekvencie UHD. Má vynikajúci AMOLED displej, ktorý má výbornú viditeľnosť aj na priamom slnečnom svetle a umožňuje zobrazenie FTA kanálov (okrem ULTRA HD 4K).

Vlastnosti výrobku

 Meranie signálov DVB-S/S2/S2X/C/C2/T/T2.
• Podpora kodekov H.264 a H.265
• Kompletný kryt vyrobený z robustného a kvalitného hliníka.
•  Zabudovaný 5" farebný displej AMOLED.
•  Zabudované LED svetlo na zadnej strane puzdra (inštalácia pri slabom osvetlení).

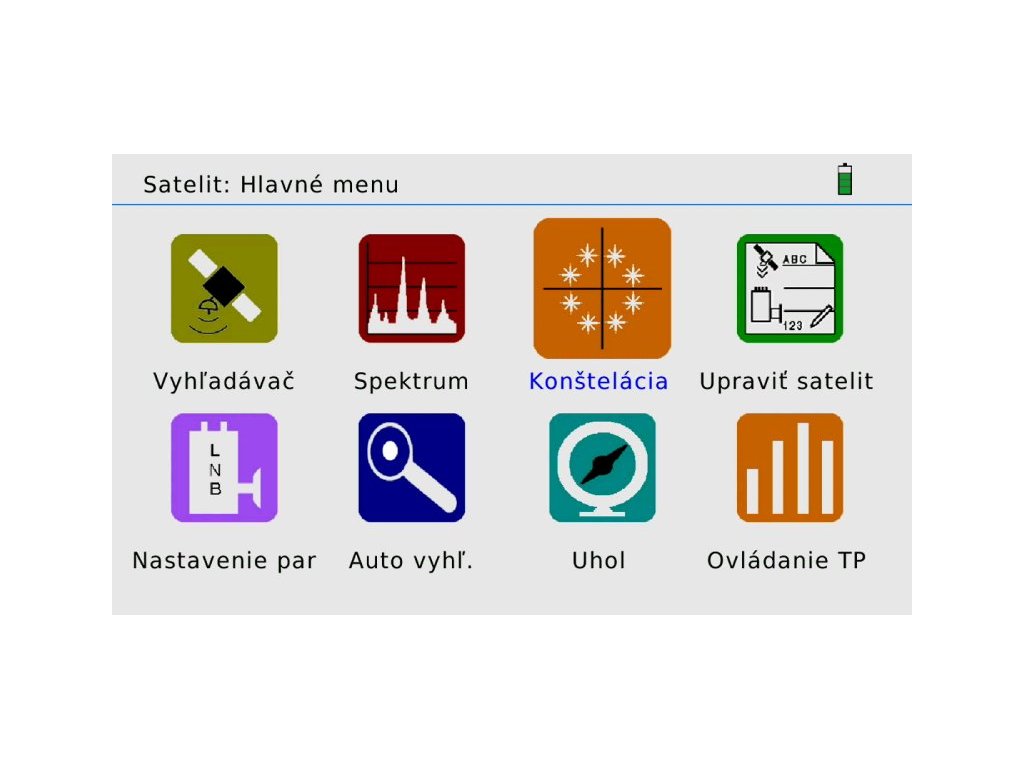

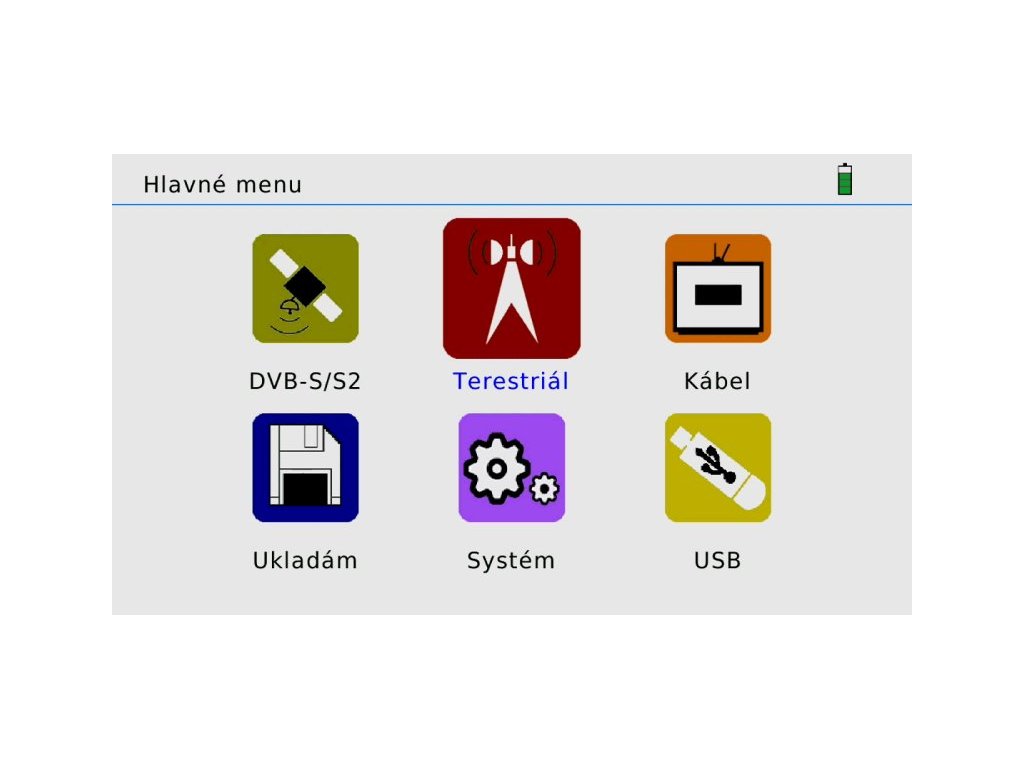

• Prehľadné štruktúrované menu.
• Všetky funkcie merania sú ľahko prístupné.

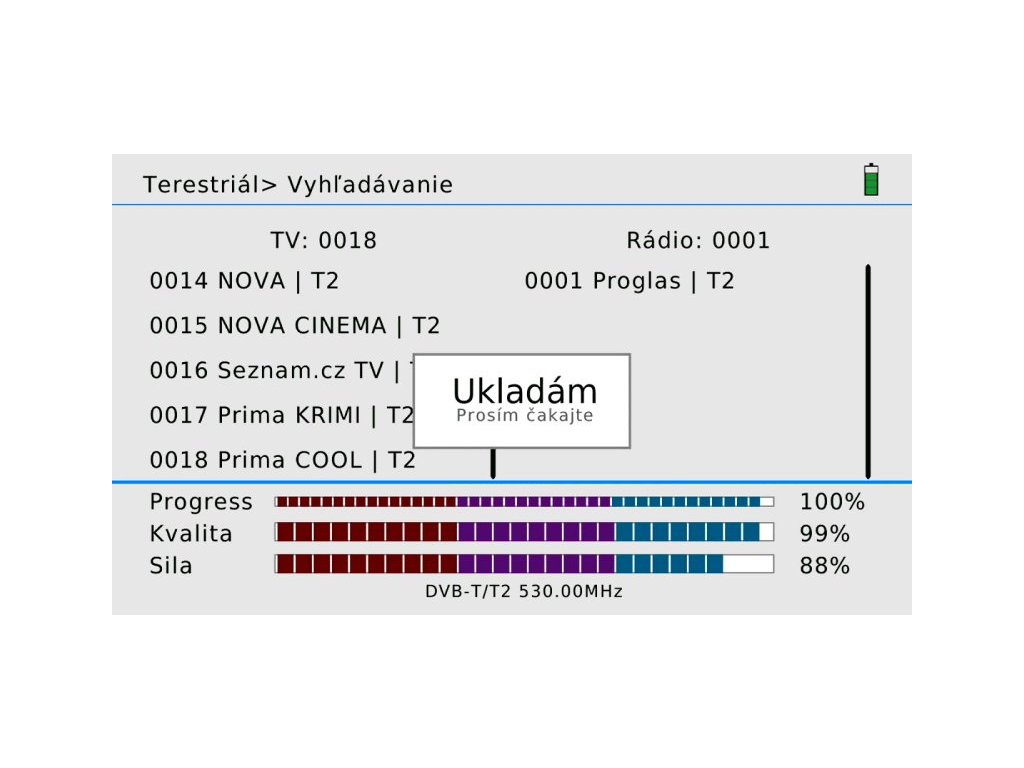

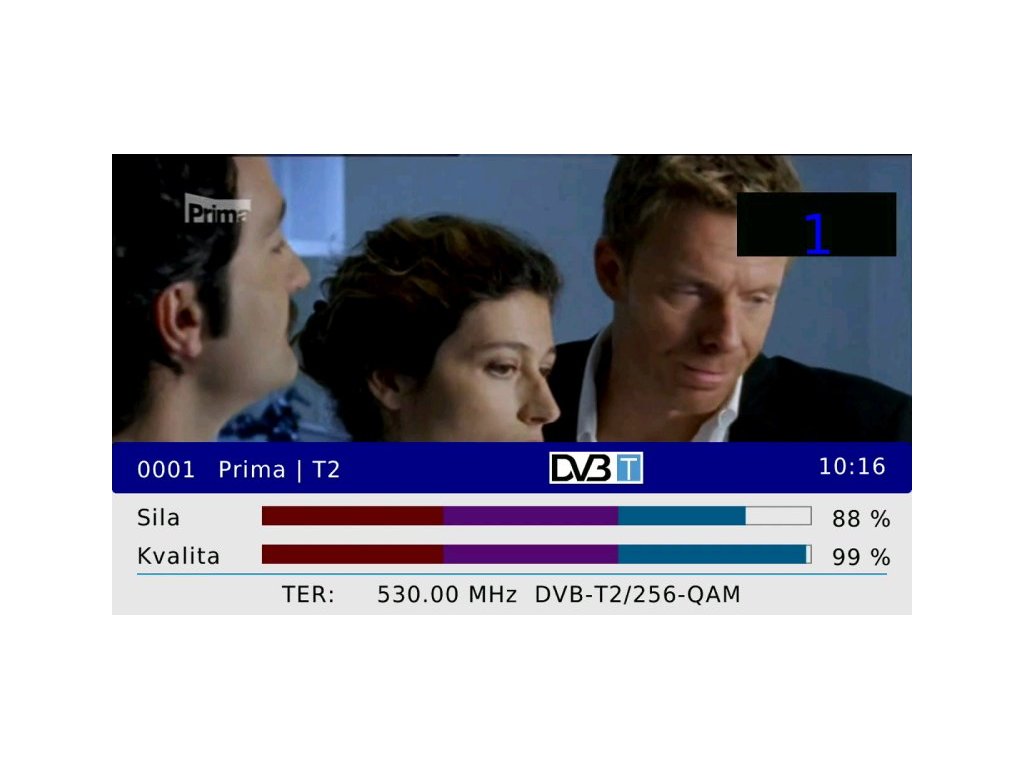

Na testovanie obrazu v režime živého televízneho vysielania je meter vybavený integrovaným prijímačom. Dokáže prijímať všetky digitálne kanály v režime SD a HD. Okrem toho je k dispozícii predinštalovaný zoznam s najbežnejšími programami, ktorý si môžete individuálne prispôsobiť podľa svojich potrieb. Ak sa kanály alebo frekvencie zmenia, možno ich vyhľadať prostredníctvom ponuky.

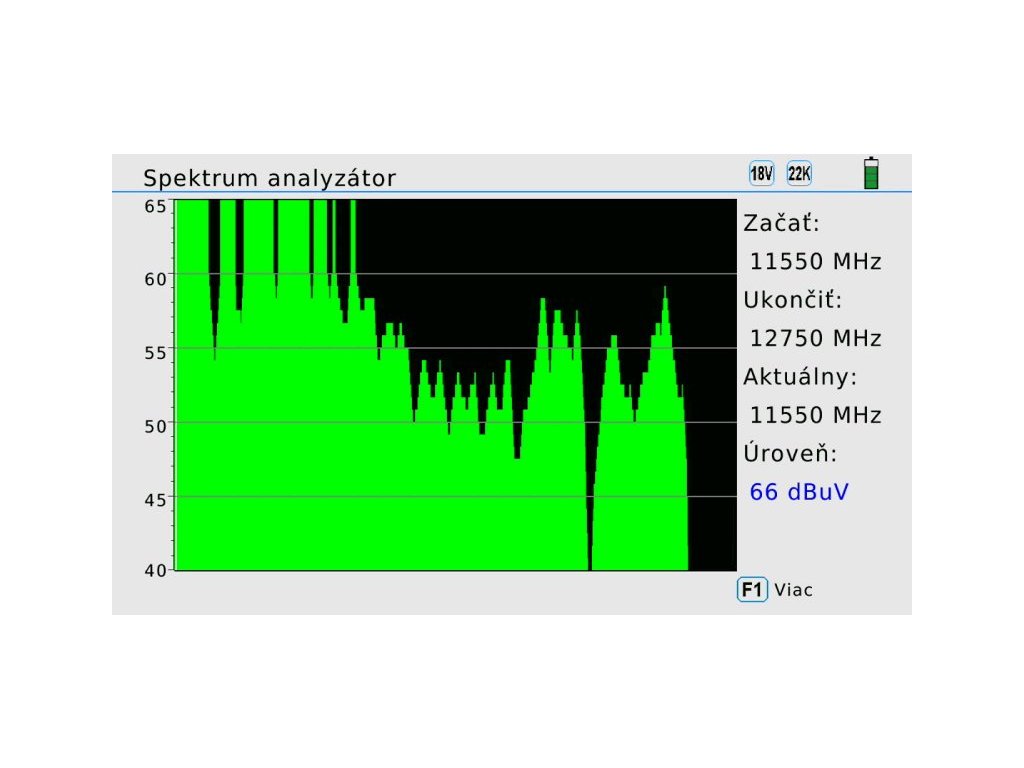

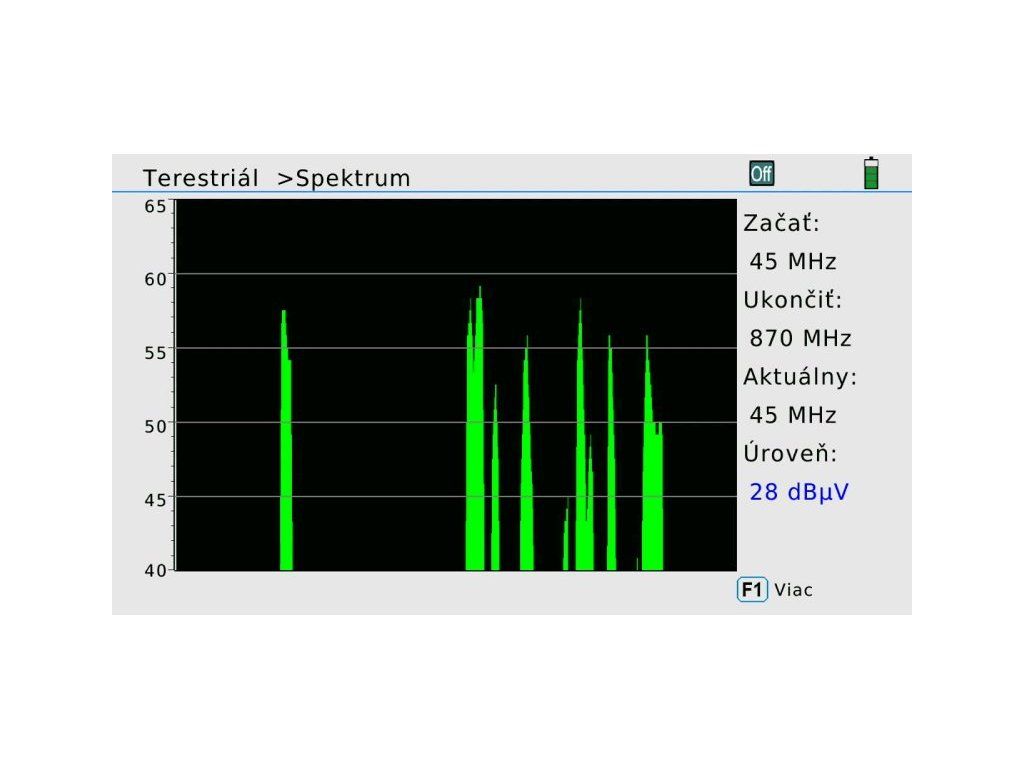

Pomocou analýzy spektra spustenej v reálnom čase môžete vyhodnotiť signál satelitného systému a analyzovať prípadné chyby príjmu. Prostredníctvom neustále aktualizovaného zobrazenia diagramu sa spektrum mení okamžite.

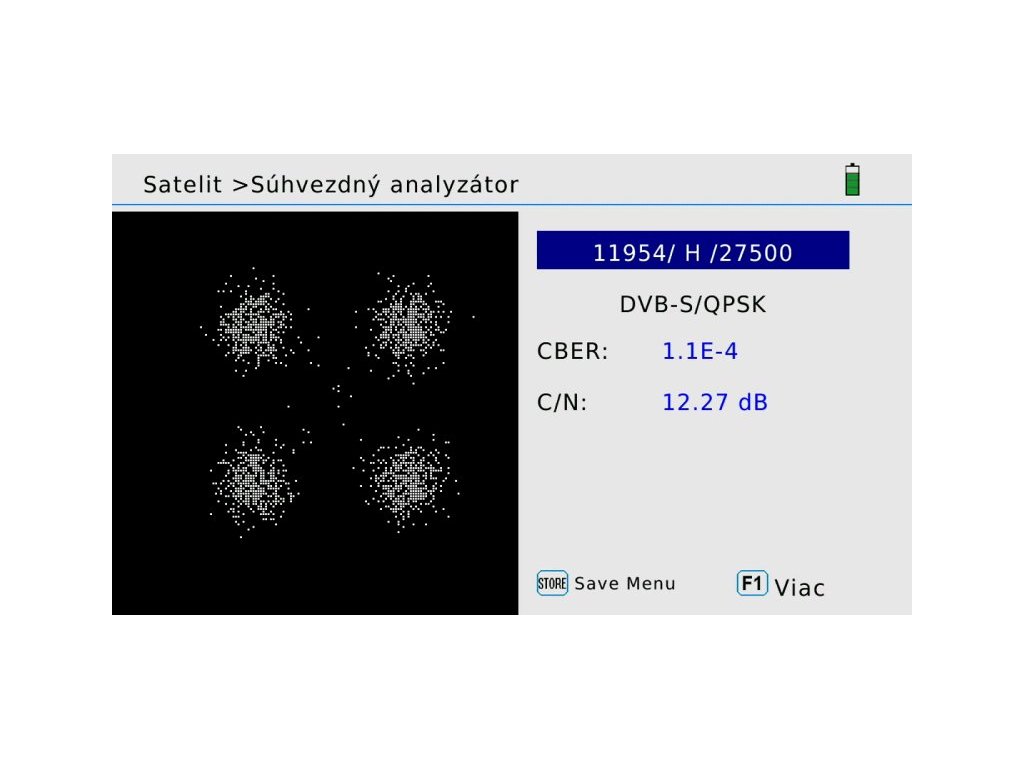

Analýza súhvezdia ponúka dodatočné posúdenie satelitného príjmu na vyhodnotenie signálu a odstránenie zdrojov chýb.

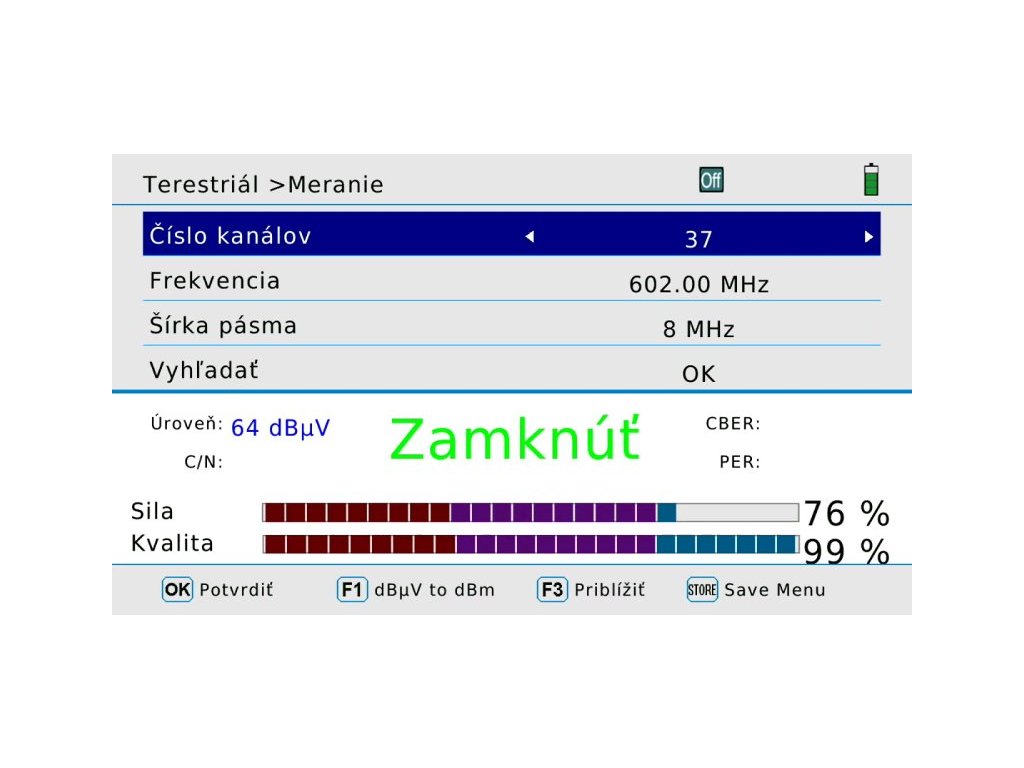

Na displeji možno navyše zobraziť ďalšie namerané údaje, ako sú dBm, CNR, BER.

Automatická detekcia satelitov NIT vám okamžite ukáže, na ktorom satelite sa nachádzate.

Integrovaná batéria ponúka až 4 hodiny prevádzky. Nabíja sa pomocou bežného 230V napájania alebo nabíjacieho adaptéra do auta.

Súčasťou je taška s popruhmi na prenášanie, ktorá chráni merač pred nečistotami a postriekaním.

Dáta z merania možno uložiť na pamäťovú kartu USB a neskôr analyzovať.

Zoznam programov je možné exportovať cez USB a nainštalovať aj budúce aktualizácie firmvéru.

Špecifikácie výrobku

• 5" (12,7 cm) farebný AMOLED displej
• Meranie všetkých typov príjmu (DVB-S / -S2 / -S2X / -C / -C2 / -T / -T2 H.264 a H.265 / HEVC)
zobrazenie živých staníc FTA na obrazovke (okrem ULTRA HD 4K)
dekódovanie videa: MPEG4, MPEG4-AVC / H.264 a H.265 / HEVC, Hieg Tier @ 4.1, MGEP2 ISO / IEC 13818-2 MP @ HL / ML
dekódovanie zvuku: MPEG1, MPEG2 ISO/IEC 13818-3 Tier I a II

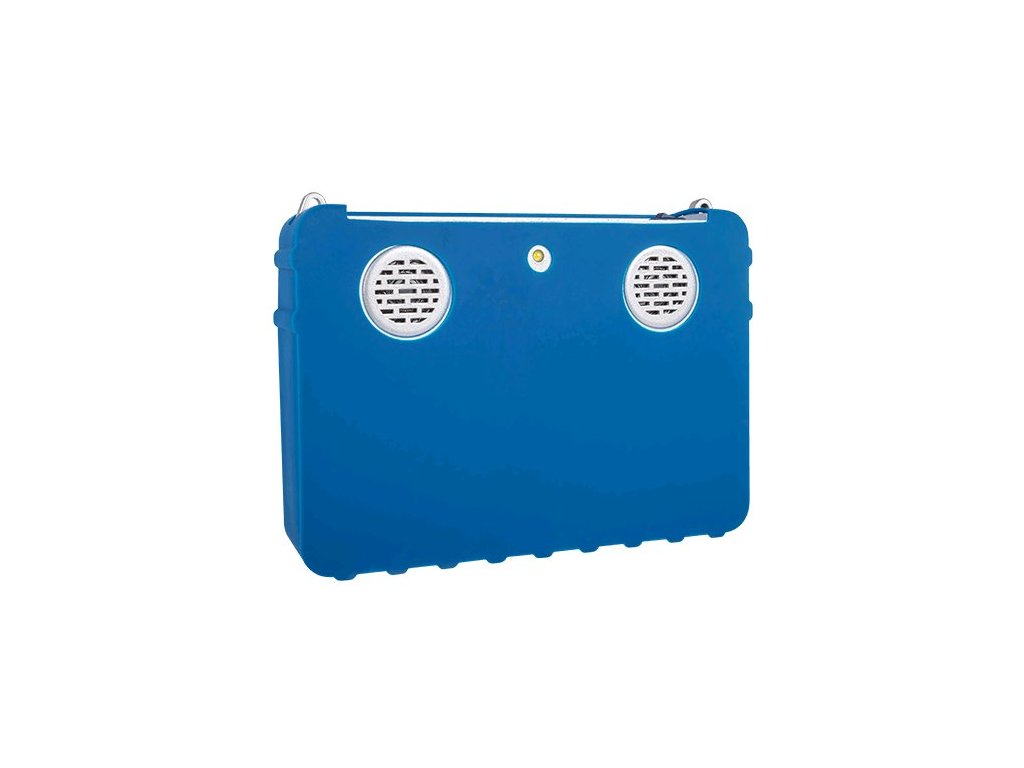

• Integrované reproduktory
li-Ion batéria (7,4 V/5000 mA/h) s funkciou rýchleho nabíjania
• LED svetlo na zadnej strane na meranie pri slabom osvetlení
vysokokvalitné hliníkové puzdro
• USB port na aktualizáciu firmvéru a ukladanie nameraných údajov, zoznamu programov, ...
napájanie: AC 100-240 V / DC 12 V, 2 A
napájanie pre predzosilňovač: 5 V / 12 V (max. 200 mA)
• Rozmery: 214 x 156 x 45 mm
• Hmotnosť: približne 900 g

DVB-S/S2/S2X

frekvenčný rozsah DVB-S: 950 - 2150 MHz
• Napätie DVB-S LNB: 13/18 V, max. 300 mA
• Výkon DVB-S LNB: hodnota výkonu LNB (mA)
• Rozsah úrovne DVB-S: 35~90 dBµV
• Vstupný odpor: 75 Ohm
• Meranie signálov Ultra HD
• Unicable I & II (EN 50494 / EN 50607)

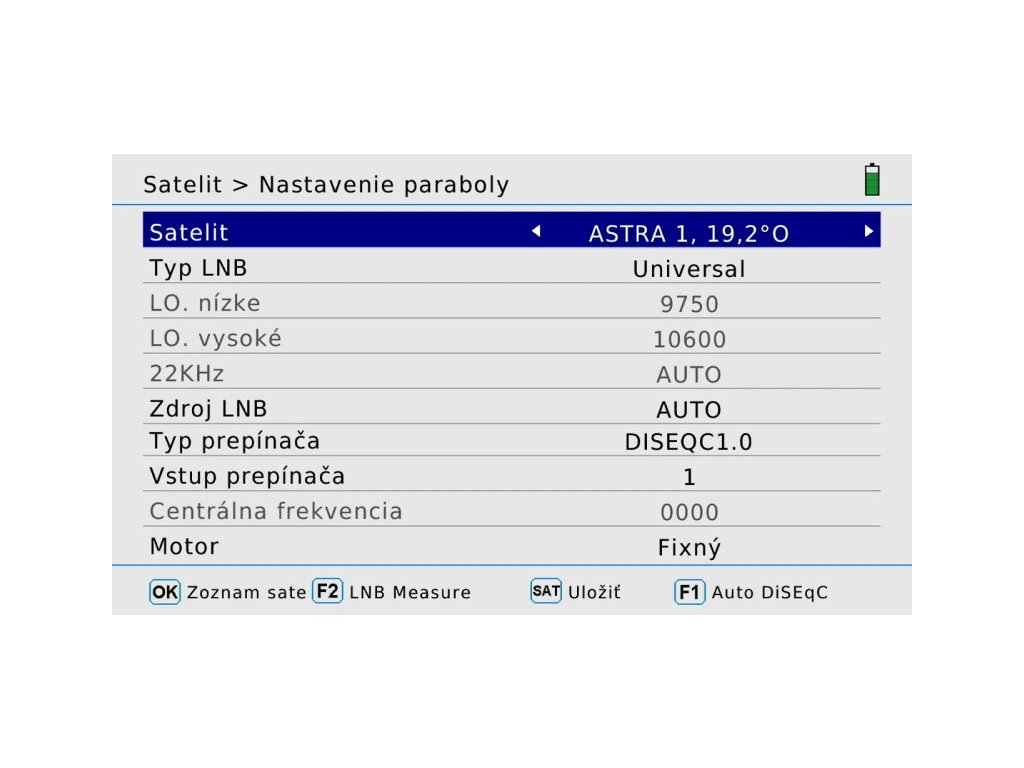

• DiSEqC 1.0 / 1.1 / 1.2 / USALS (automatická detekcia DiSEqC 1.0)
• Automatická detekcia satelitov (NIT)
• Výpočet uhla a sklonu antény
• Režim vyhľadávania: Automatický, manuálny, Blindscan
• Ochrana LNB proti skratu s LED displejom

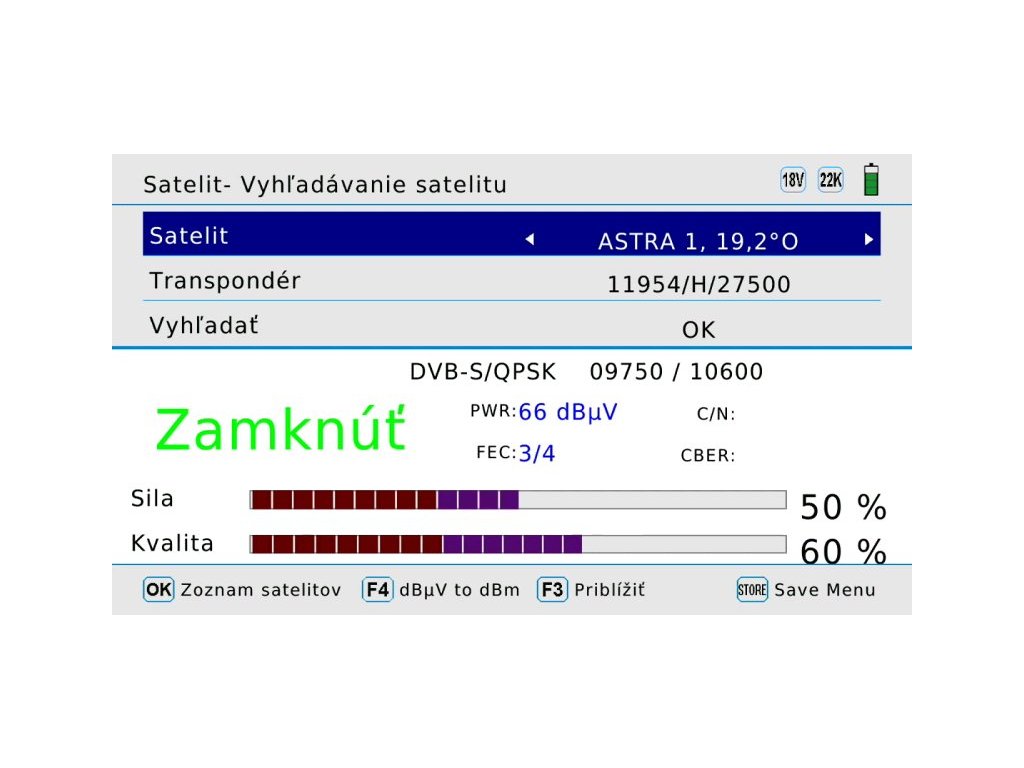

• Zobrazenie sily a kvality signálu, dBm, CNR, BER
analýza spektra a konštelácie

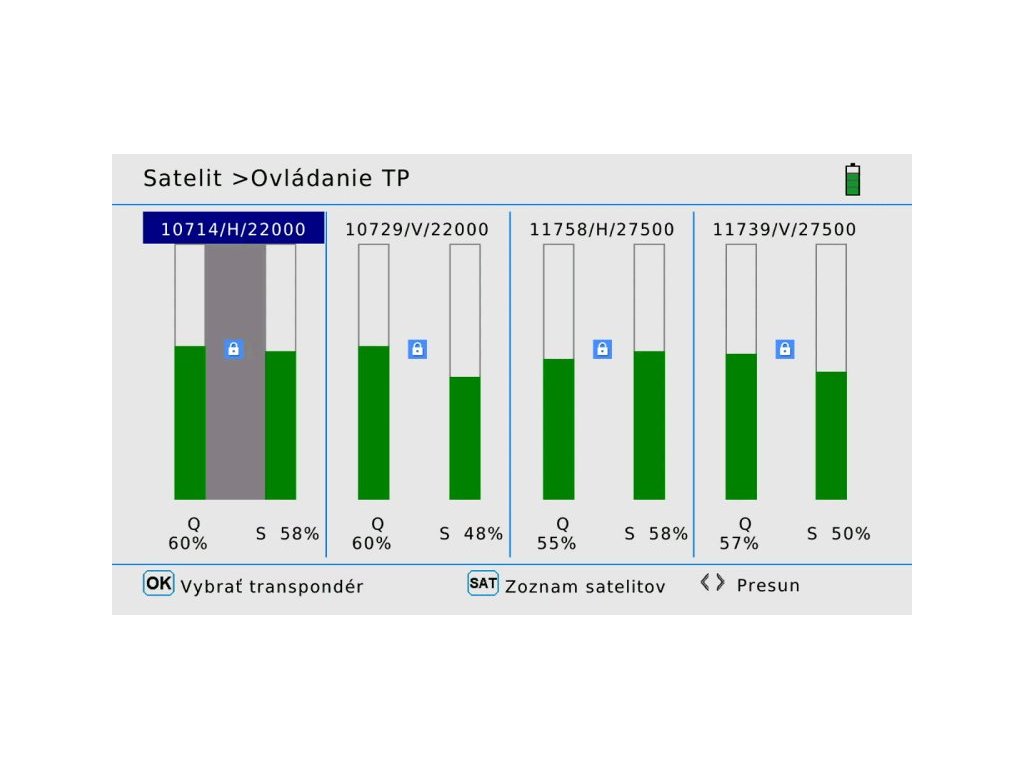

• Identifikácia kábla na LNB Quattro (kontrola transpondéra)

DVB-T / T2

frekvenčný rozsah: 44 - 870 MHz
• Rozsah úrovní: 30 ~ -100 dBµV
• Zobrazenie sily/kvality signálu, BER, PER, CNR

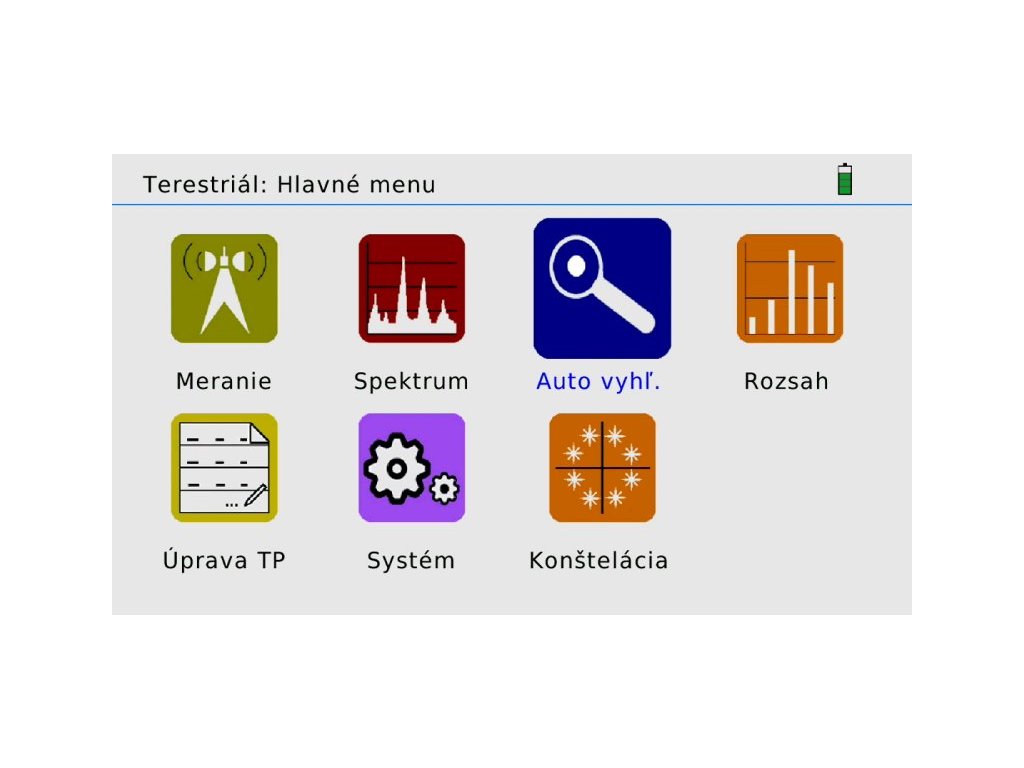

• Analýza spektra a konštelácie
• Automatická identifikácia signálu
• Kódová rýchlosť: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
kódová rýchlosť: DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
modulácia DVB-T: QPSK, 16 QAM, 64 QAM
modulácia DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
šírka pásma DVB-T: 6, 7 a 8 MHz
šírka pásma DVB-T2: 1,7, 6, 7 a 8 MHz

DVB-C/C2

frekvenčný rozsah: 44 - 870 MHz
• Rozsah úrovní: 30 ~ -100 dBµV
• Zobrazenie sily a kvality signálu, BER, PER, CNR, symbolovej rýchlosti
analýza spektra a konštelácie
zobrazenie naklonenia
• Modulácia DVB-C: 16 QAM až 256 QAM
• Modulácia DVB-C2: 16 QAM až 4096 QAM
• Rozsah vstupnej úrovne RF: 30~100 dbµV

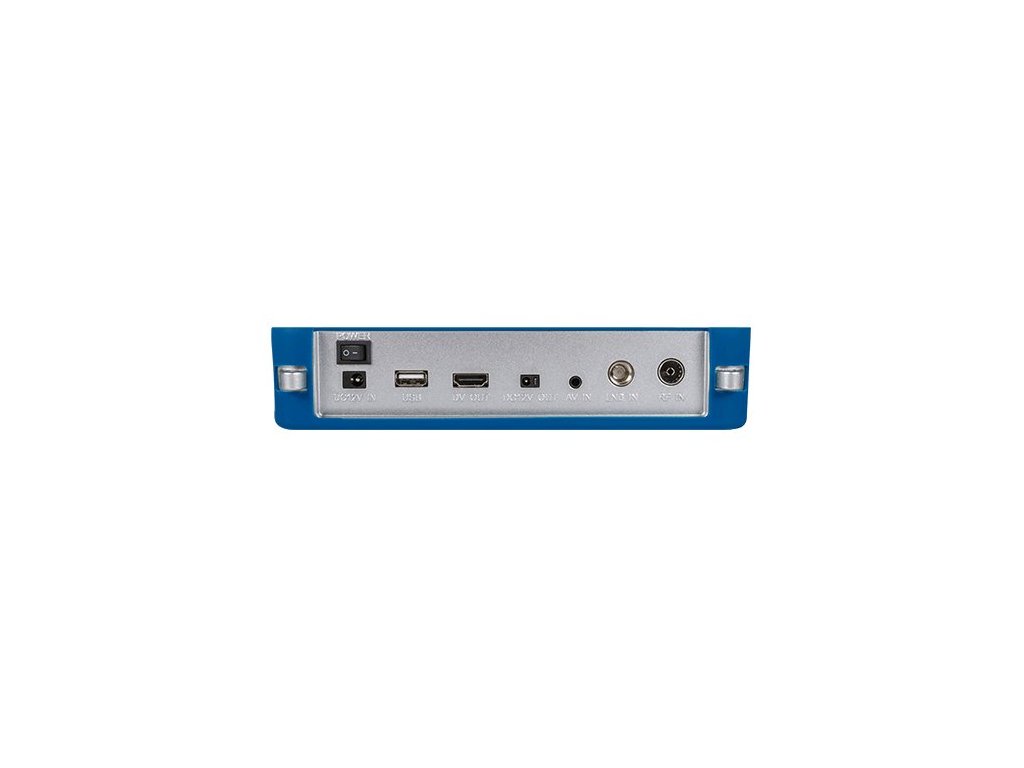

Možnosti pripojenia

• 1x USB
• 1x DV výstup
• 1x audio/video vstup (3,5 mm konektor)
• 1x 12 V DC výstup pre externé zariadenia
• 1x F vstup pre DVB-S/S2/S2X
• 1x RF vstup pre DVB-T / T2 a DVB-C / C2

Rozmery a hmotnosť

• Šírka: 215 mm
výška: 156 mm
• Hĺbka: 45 mm
• Hmotnosť: 900 g (netto)

Balenie obsahuje

• Kombinovaný meter MEGASAT HD 5

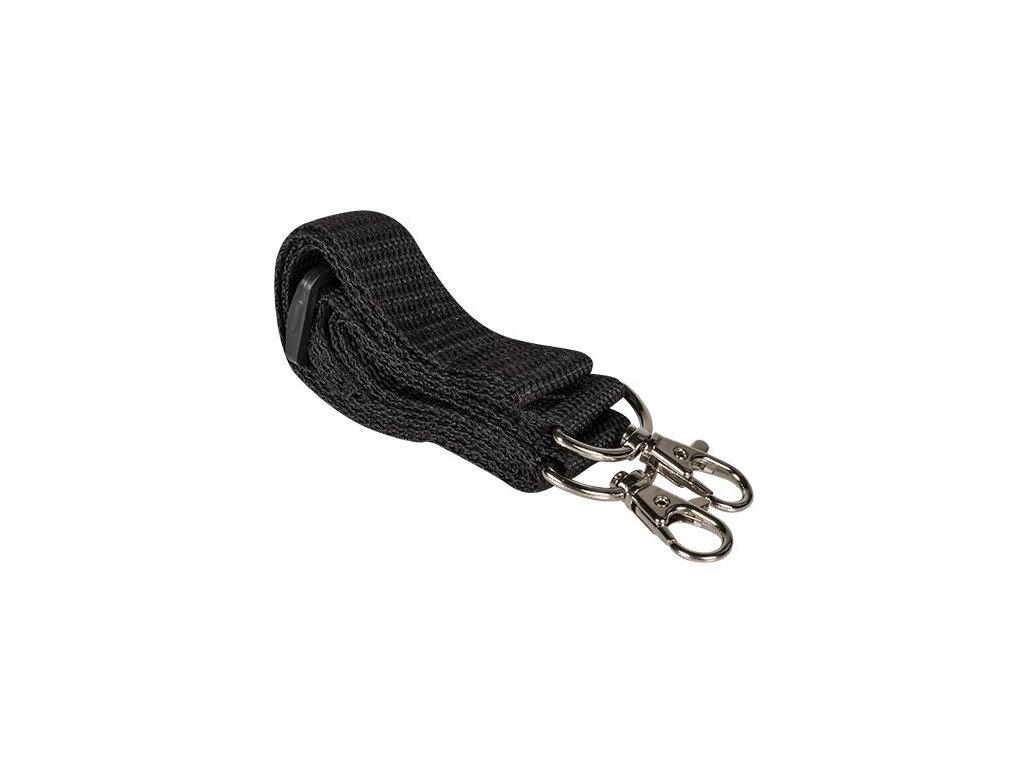

• Popruh

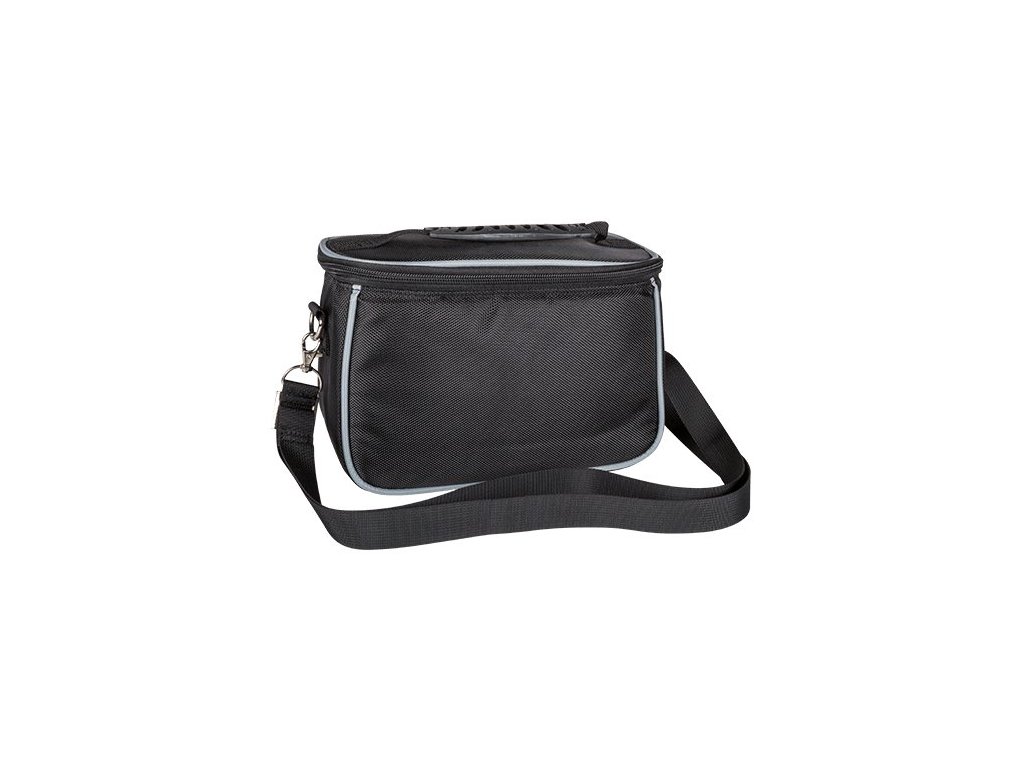

• Taška na prenášanie s popruhom
• Silikónové puzdro

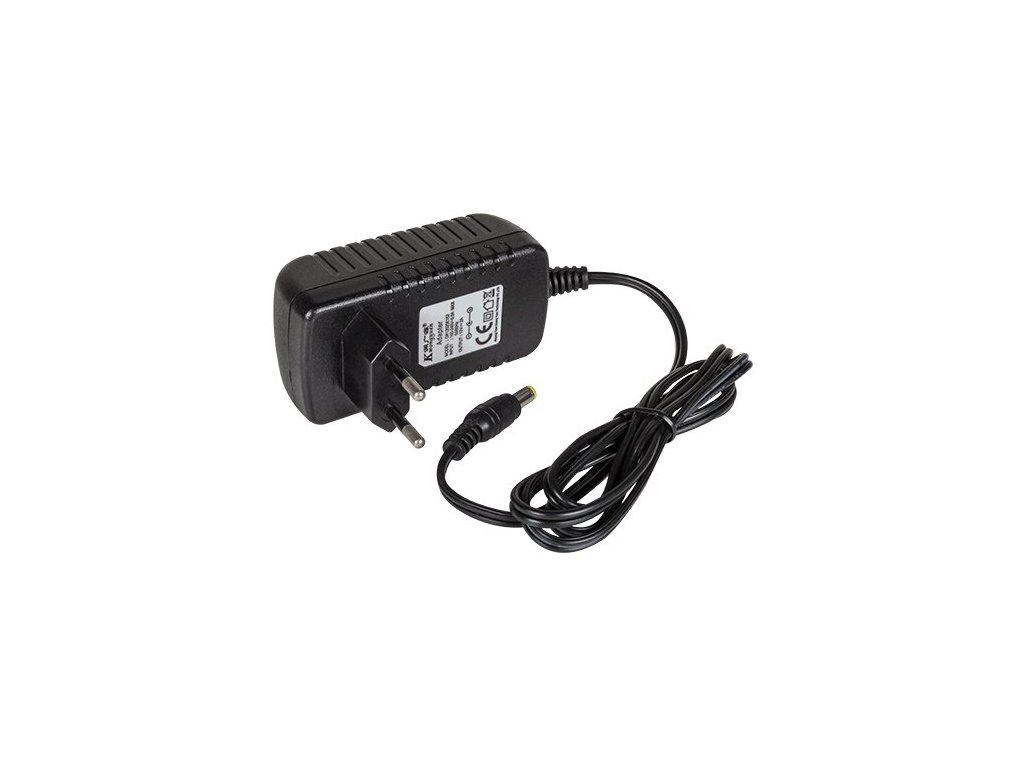

• Sieťová nabíjačka 230 V

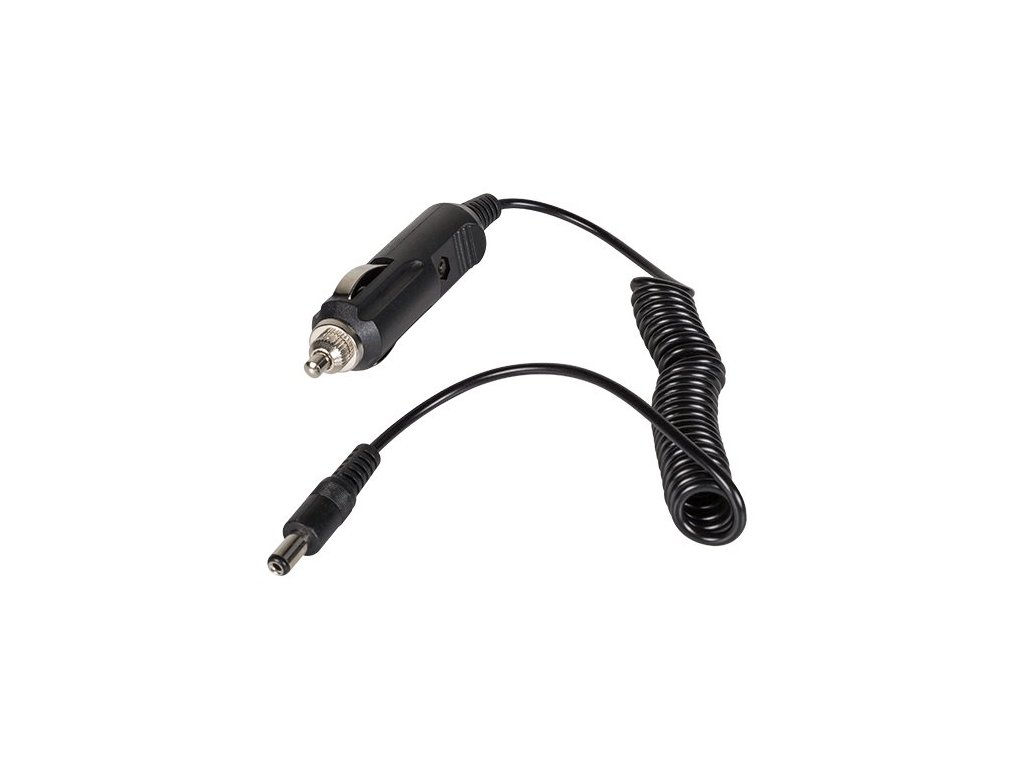

• 12 V nabíjačka do auta

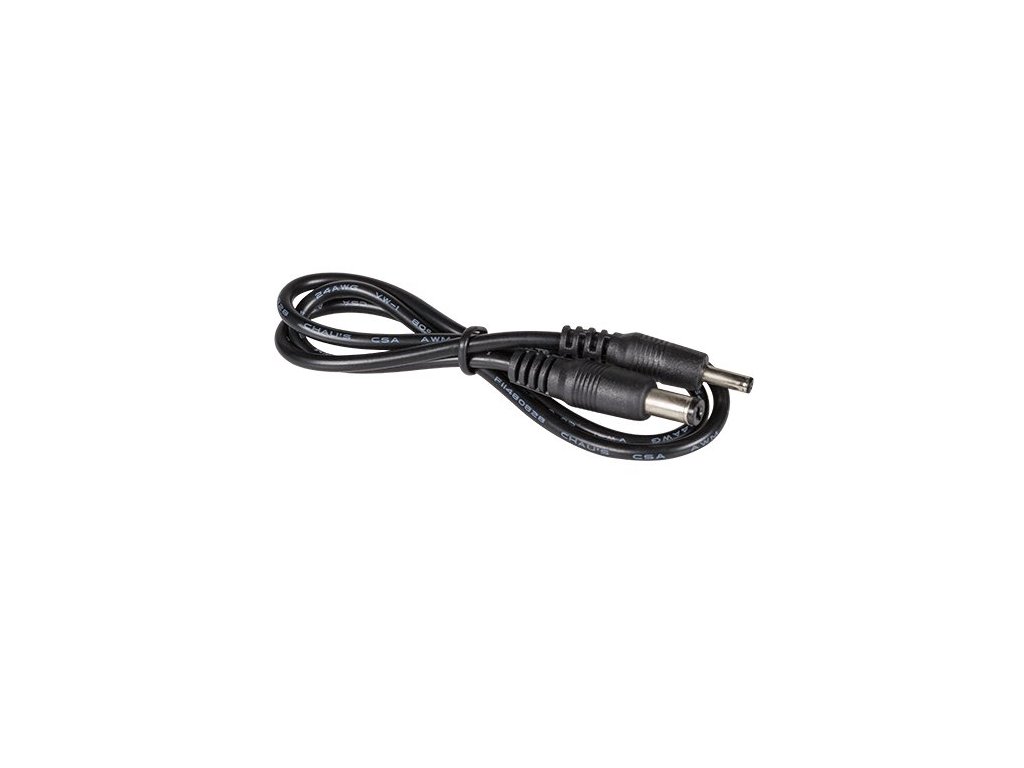

• 12 V kábel adaptéra

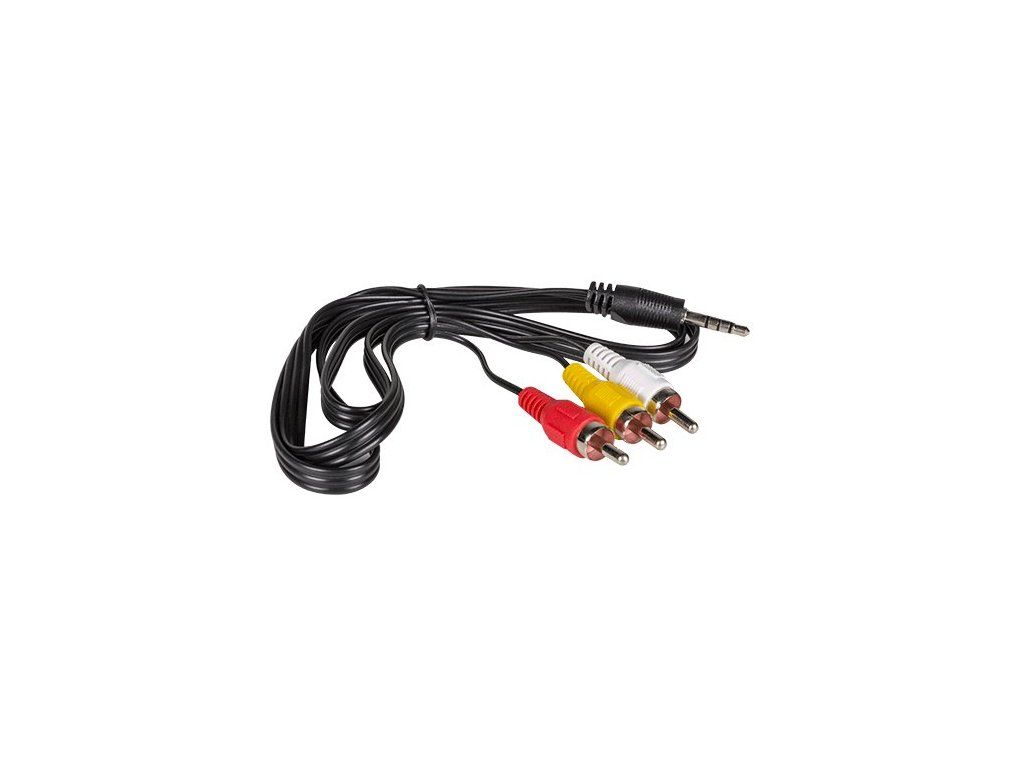

• AV kábel 3x cinch - jack 3,5 mm

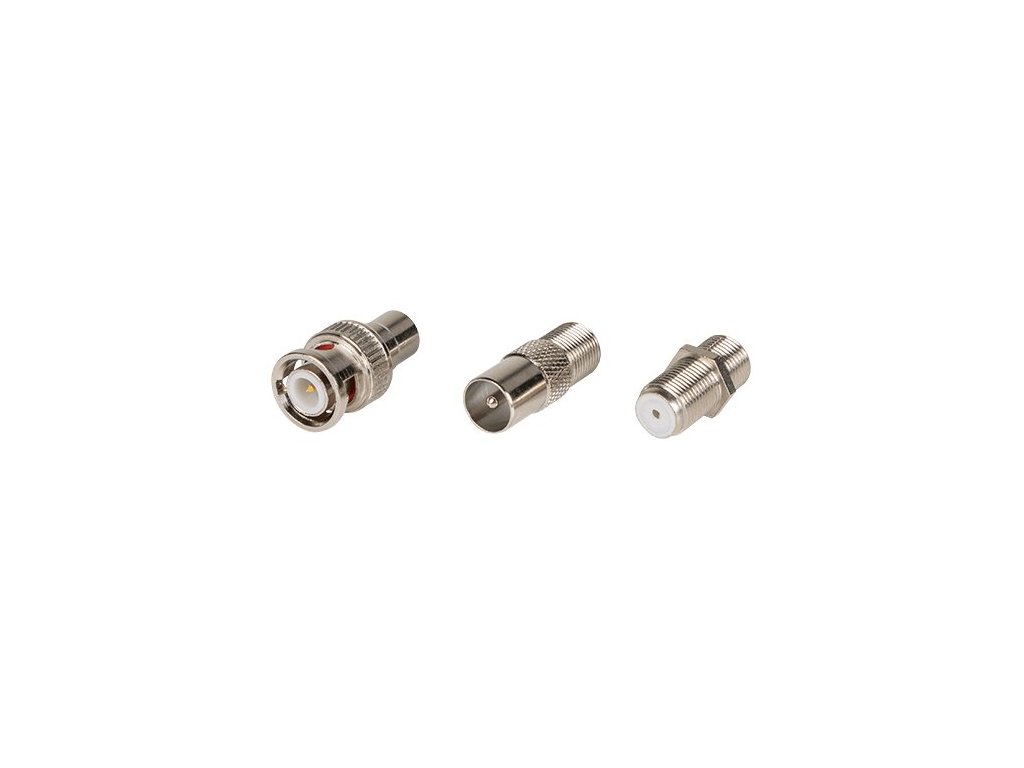

• redukcia F samica na IEC samec
• redukcia cinch - BNC
• F konektor
• EN/EN/DE manuál
