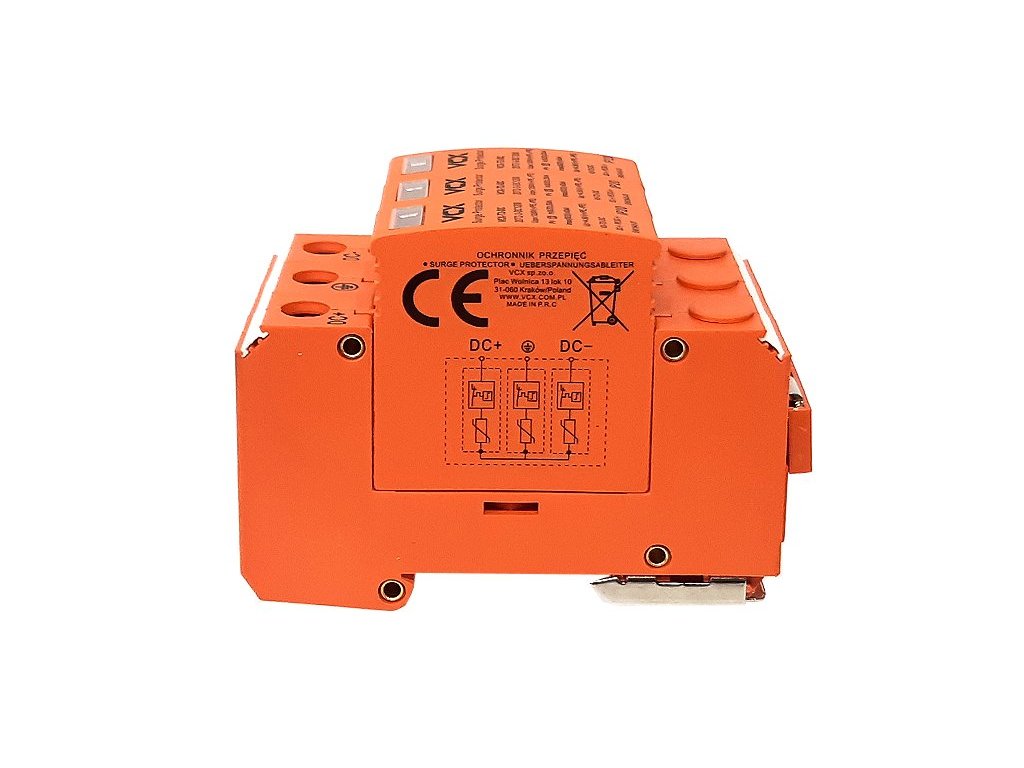

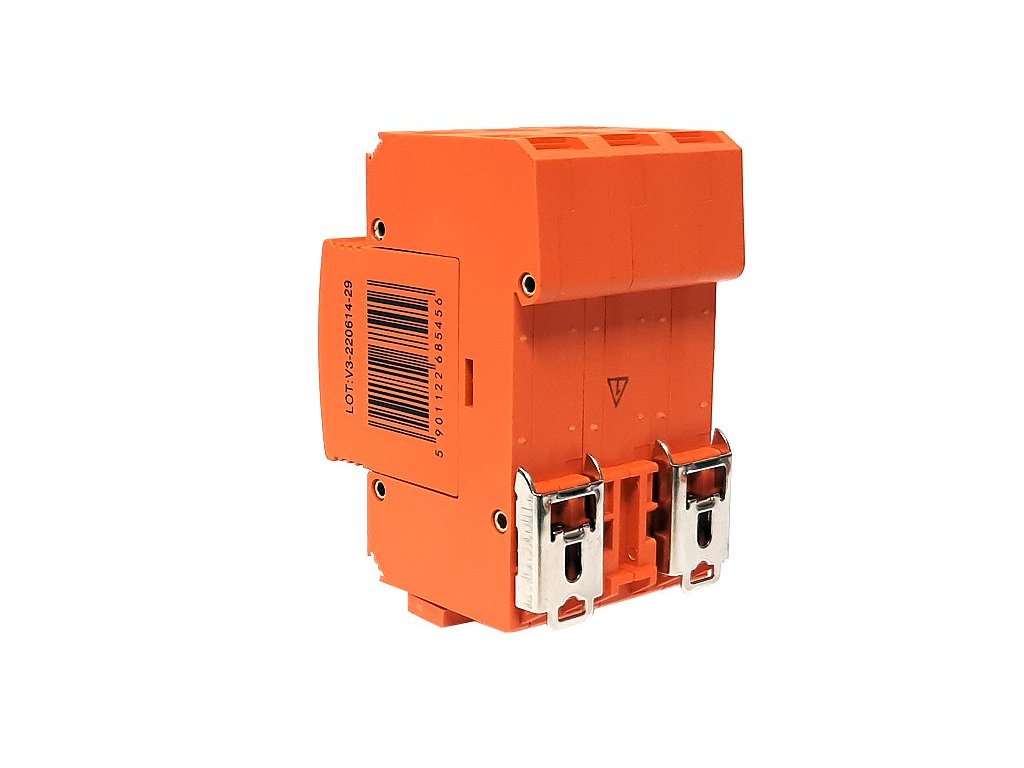

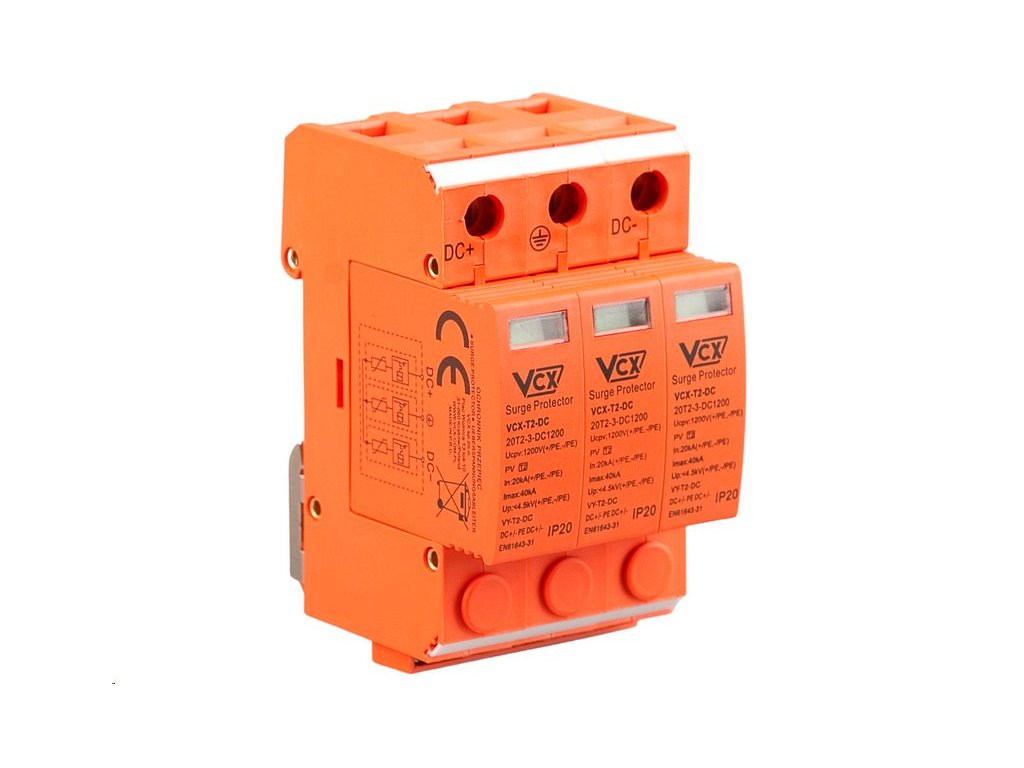

Prepäťová ochrana VCX DC triedy T2 (C) 3P 1200V Professional Plus

T2-DC - chránič, ktorý je vyrobený s použitím vysokokvalitného vysokoprietokového varistora (MOV). Preto použitie jediného varistora spĺňa normy, ktoré musia iní výrobcovia spĺňať použitím viacerých varistorov.

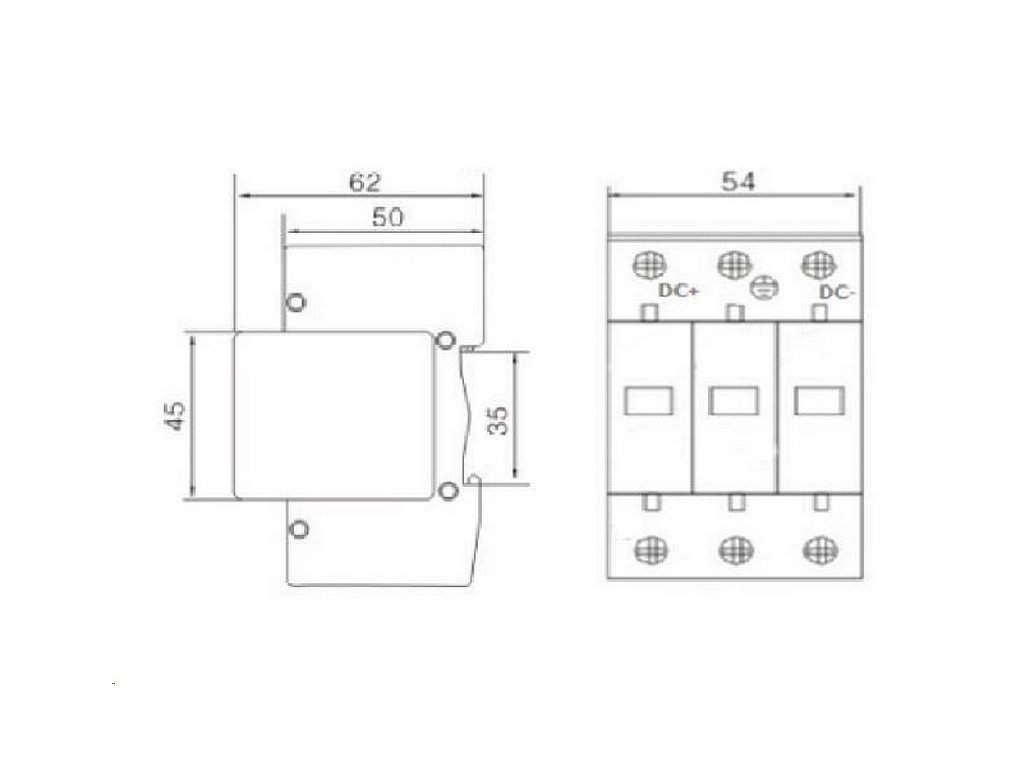

Šírka chrániča je iba 18 mm/1 pól a celková šírka 3 pólov je iba 54 mm.

V skratke, prepäťová ochrana VCX T2-DC 1200V triedy T je:

• Špeciálny varistor s vysokým prietokom.
•  Patentovaný systém vypínania.
•  Mimoriadne presná a pokročilá vnútorná štruktúra.
•  Zosilnené vnútorné kontakty.
•  Špeciálne nehorľavé puzdro.

Technické špecifikácie

• Trieda ochrany: T2
• Ochranný prvok: varistor
• Maximálne pripojenie: 35 mm2
• Menovité prevádzkové napätie: Un 1200V DC
• Skúšobný prúd: In(8/20) 20 kA (+PE,-PE)
• Maximálny prúd: Imax(8/20) 40 kA
• Úroveň napäťovej ochrany: do <4,5 kV (+PE,-PE)
• Teplota skladovania: -30/+70°C
• Prevádzková teplota: -30/+50°C
• Stupeň ochrany: IP 20

Triedy ochrany proti prepätiu


Prepäťové ochrany sa delia do 4 základných tried A, B, C a D podľa miesta a veľkosti prepätia.

• Trieda A - zvodiče prepätia umiestnené v rozvodoch vysokého napätia. Chránia distribučnú sieť pred účinkami atmosférických prepätí.

• Trieda B - Zvodič bleskových prúdov - znižuje napätie a obmedzuje energiu prepäťovej vlny spôsobenej priamym alebo nepriamym úderom blesku, hlavný ochranný prvok tvorí zvodič iskier (bleskozvod). Konštrukcia je zvyčajne viacdielna, pozostáva zo základne a vymeniteľných jednorazových modulov s optickou indikáciou stavu. Inštaluje sa čo najbližšie k rozhraniu medzi chráneným a nechráneným prostredím, t. j. na vstupe prívodného kábla do budovy, zvyčajne v prípojkových skrinkách alebo v hlavnej elektromerovej skrini.

• Trieda C - Zvodič prepätia - obmedzuje prepätia spôsobené nepriamymi údermi blesku a spínacími procesmi v sieťach. Používa sa ako druhý stupeň v trojstupňovom systéme ochrany. Ochranu zabezpečuje iskrište alebo polovodičový varistor alebo tranzistor. Ochrana sa poskytuje jednorazovo, po odpojení sa musí zvodič vymeniť. V prípade modulárnej konštrukcie sa mení len odpojený modul. Má sa inštalovať v bytových rozvodniach vo vzdialenosti najmenej 15 m (dĺžka kábla) od zvodiča triedy B.

• Trieda D - zvodiče prepätia určené na ochranu zariadení veľmi citlivých na prepätie. Znižuje napätie a obmedzuje energiu prepätia spôsobenú nepriamymi údermi blesku alebo procesmi prepínania siete. Používajú sa v bytových a komerčných aplikáciách ako tretí stupeň (mäkká ochrana) v trojstupňovom systéme prepäťovej ochrany. Jednoduchá ochrana poskytovaná polovodičovým varistorom alebo tranzistorom. Inštalácia sa musí vykonať čo najbližšie k chránenému zariadeniu, zvyčajne vo forme zásuviek alebo predlžovacích prívodov s optickou alebo akustickou signalizáciou vypnutia.

Napätie - rozdelenie

• Spínacie prepätie - vnútorné vplyvy, ovplyvnené spínacími procesmi v sieti.
• Napäťové prepätie - vonkajšie vplyvy, najčastejšie úder blesku do elektrickej siete.

Prečo si zaobstarať prepäťovú ochranu?


Na prvý pohľad sa zdá, že kúpa prepäťovej ochrany je významnou investíciou. Ak však dôjde k prepätiu alebo atmosférickému prepätiu, investícia do prepäťovej ochrany je malou čiastkou v porovnaní s tým, ak sa vám nenávratne poškodia spotrebiče (televízor, chladnička alebo práčka) alebo vám vyhorí elektroinštalácia.

V prípade preukázaných porúch spôsobených elektrickým prepätím výrobcovia spotrebičov neuznávajú reklamáciu. Ak dnes staviate nový dom, je žiaduce mať nainštalovanú prepäťovú ochranu. Pri škodách spôsobených bleskom hrá prepäťová ochrana veľkú úlohu v tom, či dôjde alebo nedôjde k poistnej udalosti. Z tohto dôvodu je zabezpečenie prepäťovej ochrany veľmi výhodnou investíciou, vďaka ktorej bude váš dom v bezpečí.

UPOZORNENIE

Vzhľadom na riziko spojené s možným nesprávnym zapojením zariadenia odporúčame, aby inštaláciu vykonala kvalifikovaná osoba s elektrotechnickou kvalifikáciou. Za neodborné zapojenie a prípadné škody tým spôsobené nenesieme zodpovednosť.
