A-Z ROOF SPD T1+T2 2+0 1010 VDC DC ochrana na strechu
Kód: AZ-DC-2
Podrobný popis
A-Z ROOF SPD T1+T2 2+0 1010 VDC DC zvodič na strechu
Zvodič T1+T2 na strechu, ktorý sa vyrába v Česku?
Vzhľadom na normatívnu povinnosť umiestňovať zvodiče prepätia triedy 1 v blízkosti zvodu stringových vodičov do objektu, prichádzame s novou modelovou radou SPD jednotiek pre montáž na nosnú konštrukciu samotných fotovoltických panelov.

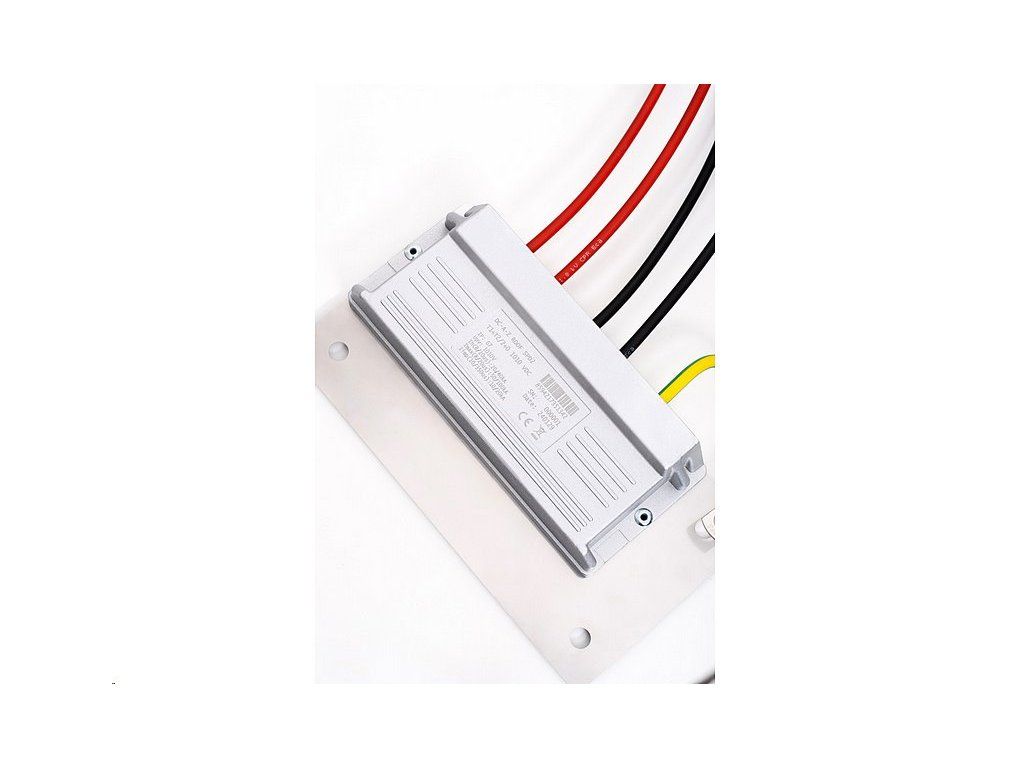

Vlastná konštrukcia je s ohľadom na poveternostné podmienky a spôsob montáže z hliníkovej zliatiny (rovnaký materiál ako nosné profily PV panelov – nehrozí vznik elektrochemickej korózie) s hermeticky zaliatymi vnútornými obvodmi v polyuretánovej hmote s inertným plnivom potláčajúcim horenie.
Jednoduchá montáž

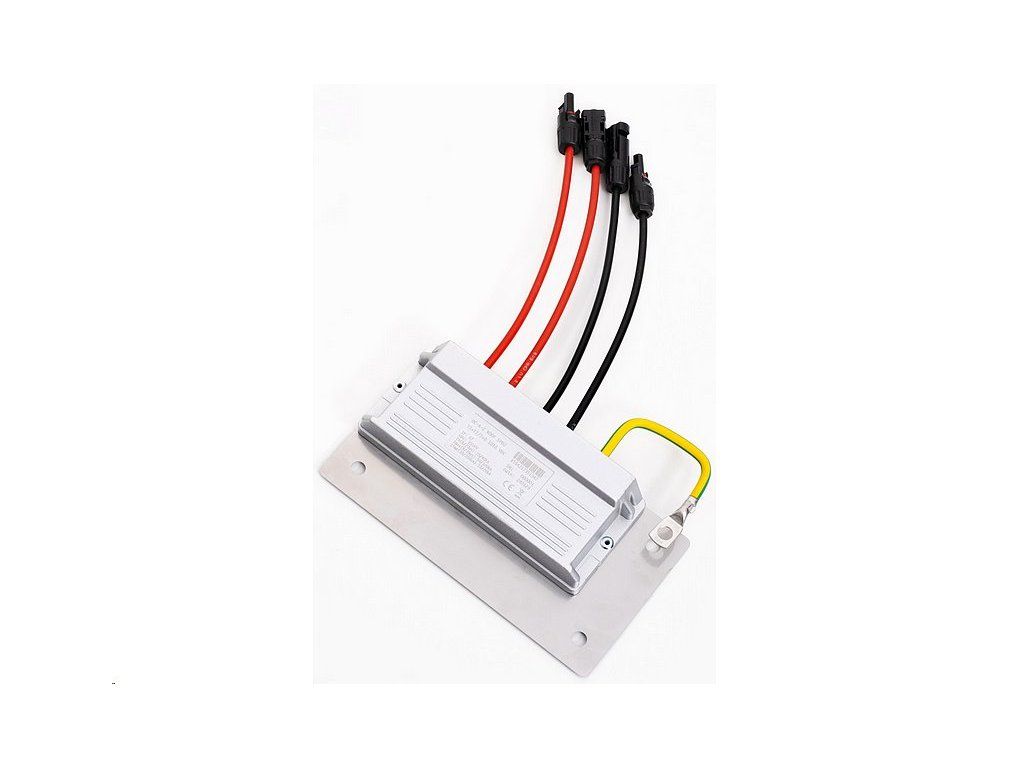

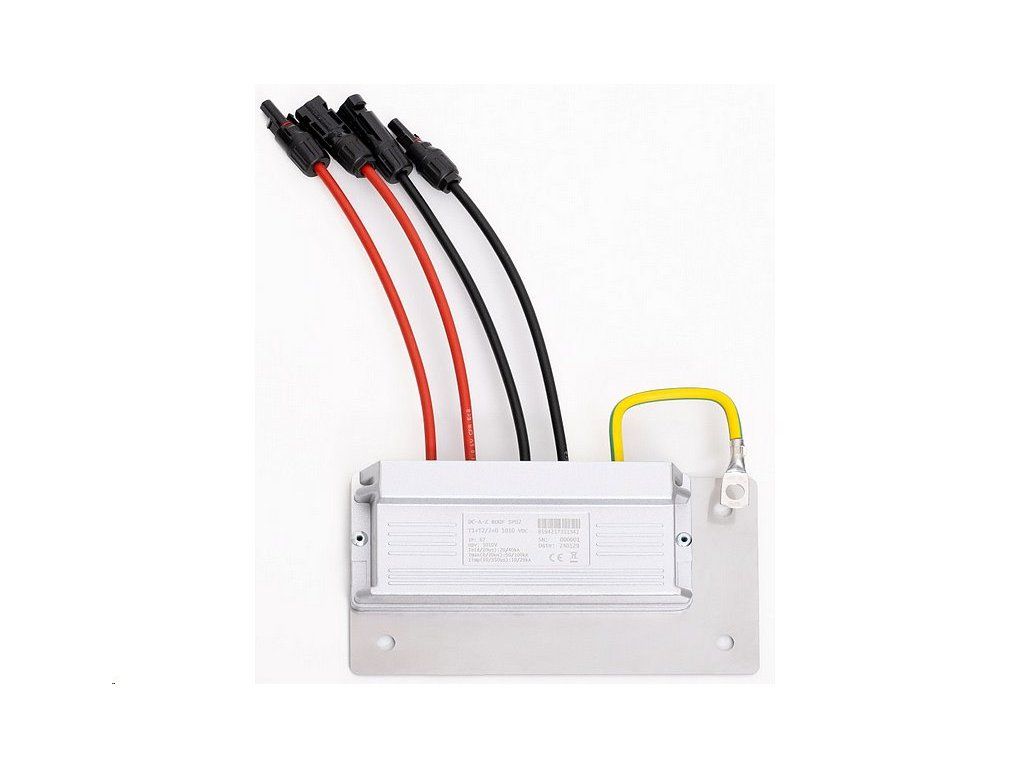

Jednotka je s ohľadom na ľahkú implementáciu do stringu realizovaná ako priechodná - oba póly stringu sa pripoja do jednotky a oba z nich aj vystupujú. Spojenie je realizované klasickými MC4 konektormi (na vstupe s integrovanou poistkou) a vodičmi s prierezmi 6 mm2 (v niektorých verziách aj 10 mm2) s dvojitou izoláciou a farebným rozlíšením.
Pripojenie PE vodiča alebo spojenie s prvkami LPS je riešené na vlastnom šasi krabičky pomocou skrutky M10 (M8) cez zalisované oko na káblovom vodiči >16 mm2 alebo priamo cez T-skrutku prepojením s nosnou konštrukciou/zvodom LPS, prípadne v kombinácii.
Vlastná SPD jednotka je triedy T1 + T2, kedy vzhľadom na nadštandardnú zvodovú odolnosť (12/25 kA) je možná aplikácia aj na strechy s menej ako 4 zvody (podľa ČSN EN 51643-32).
Vzhľadom na špecifickú konštrukciu a umiestnenie je nutné po každom prerušení integrovanej poistky (vplyvom zapôsobenia SPD) vykonať meranie reziduálneho prúdu pri max. prevádzkovom napätí.
V prípade, že je vyšší ako maximálna výrobcom udaná hodnota, je nutné vymeniť celý modul SPD. Indikácia prerušenia poistky je neprítomnosť napätia na okruhu stringu za SPD modulom.
Zoznam komponentov
| Vlastnosť | Hodnota |
|---|---|
| Maximálne prevádzkové DC napätie medzi L+ a L- (L+- a PE) | 1010 V |
| In (8/20 µs) |
L+ alebo L- /PE 20 kA L+- /PE 40 kA |
| Imax (8/20 µs) |
L+ alebo L- /PE 50 kA L+- /PE 100 kA |
| Imp (10/350 µs) |
L+ alebo L- /PE 12,5 kA L+- /PE 25 kA |

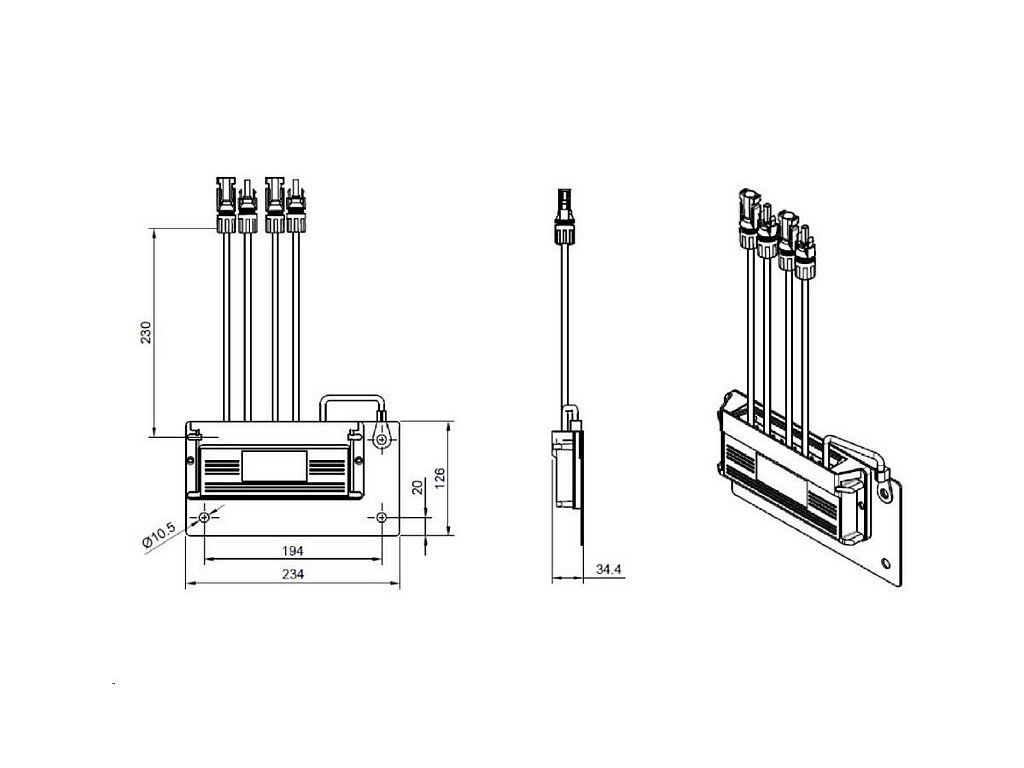

| Rozmery | 234x126x34,4 mm |
| Pripojovacie vodiče |
Dĺžka: cca 25 cm; Prierez: 6/10 mm2; Konektory: MC4 samec/samica s integrovanou poistkou |
| Umiestnenie | Vonku - montáž na nosný systém PV panelov |
| Menovitý skratový prúd Iscpv | 10 kA |
| Vonkajšie odpojovače | poistka integrovaná v MC4 < 30 A na vstupe |
| Indikácia zapôsobenia SPD | pokles výstupného napätia k 0 V |
| Reziduálny prúd | max 50 µA |
| Klasifikácia podľa ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31 | T1+T2 |
| Vhodné pre sieť | DC |
| Menovitý zaťažovací prúd IL |
Type 1 - 30 A Type 2 - 30 A Type 3 - 80 A |
| Skratová odolnosť ISCPV |
10 kA |
| Napäťová ochranná hladina pri In UP |
< 2,3 kV |
| Doba odozvy tA |
< 25 ns |
| Materiál puzdra |
Alu zliatina |
| Stupeň ochrany krytu |
IP67 |
| Pracovná teplota ? |
-40 ÷ 85 °C |
| Vlhkosť rozsah RH |
0 ÷ 100 % |
| Prierez vodiča konektora |
Prierez: 6 mm2 / 10 mm2 (podľa prevedenia) |
| Utahovací moment zemnej svorky |
Podľa použitej skrutky M8/10 |
| Spôsob montáže |
FV Alu profil |
| Pracovná poloha |
Ľubovoľná |
| Poruchový režim SPD |
OCFM |
| Vymeniteľné prevedenie |
NIE |
| Životnosť |
> 15 rokov |
