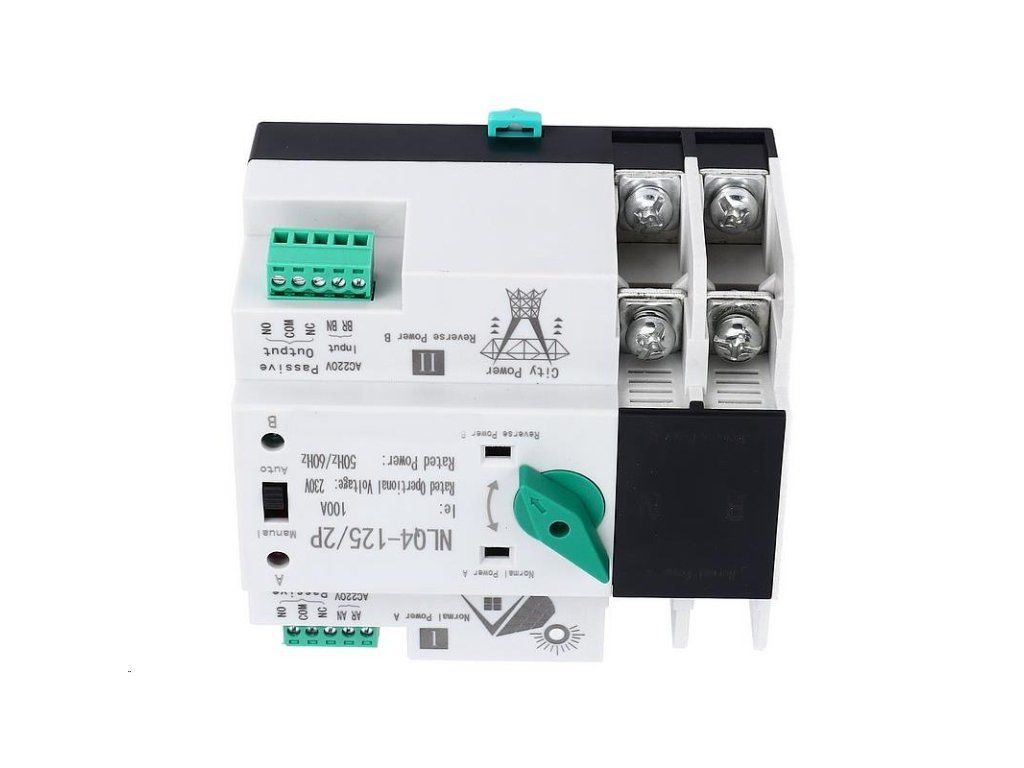

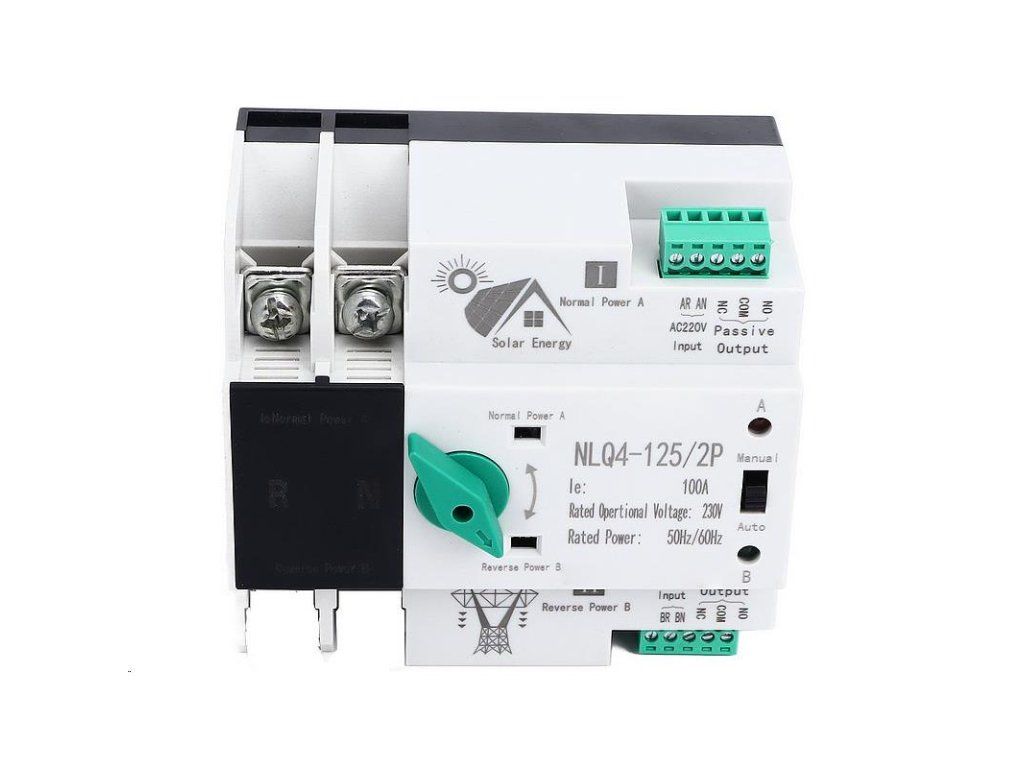

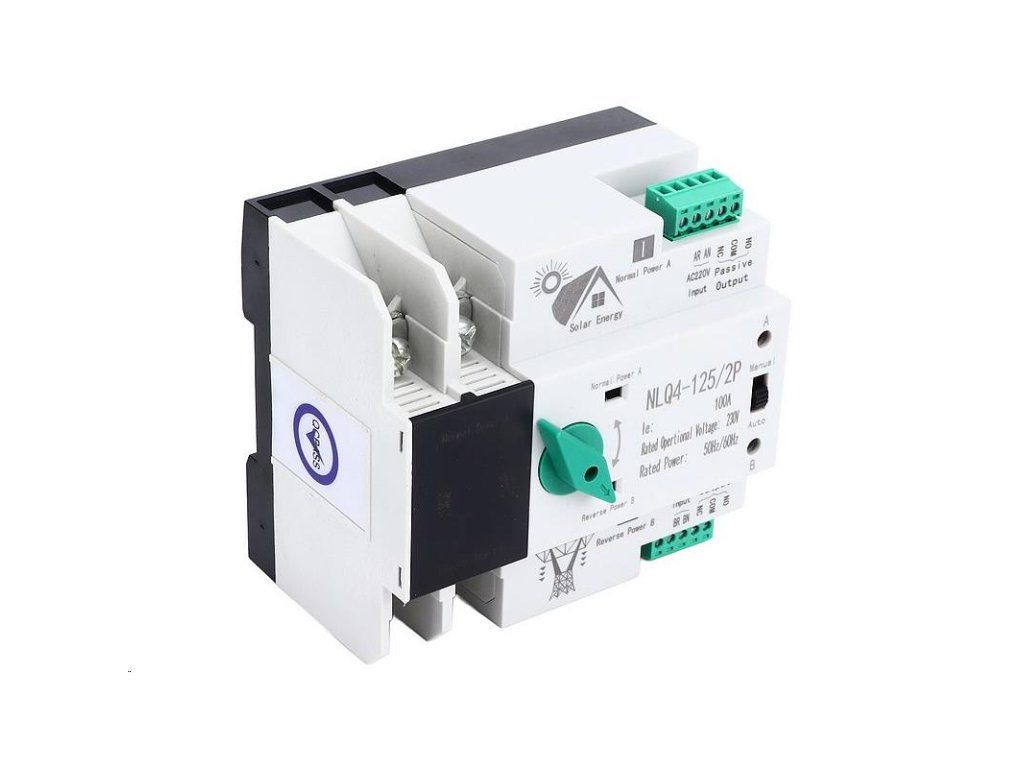

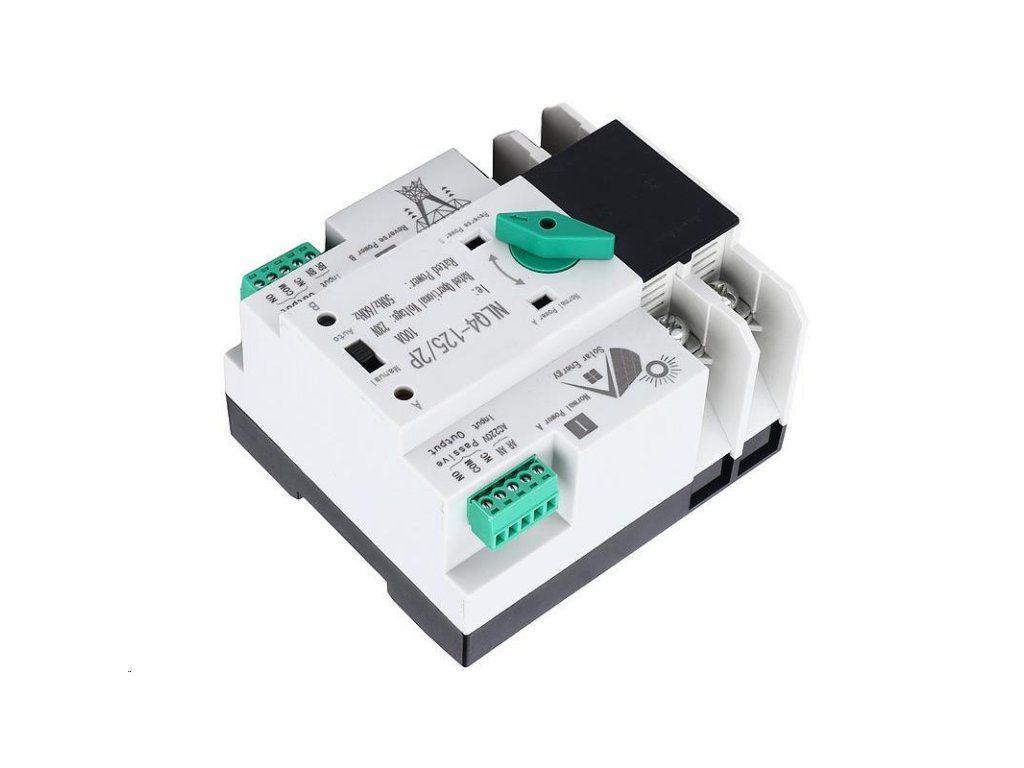

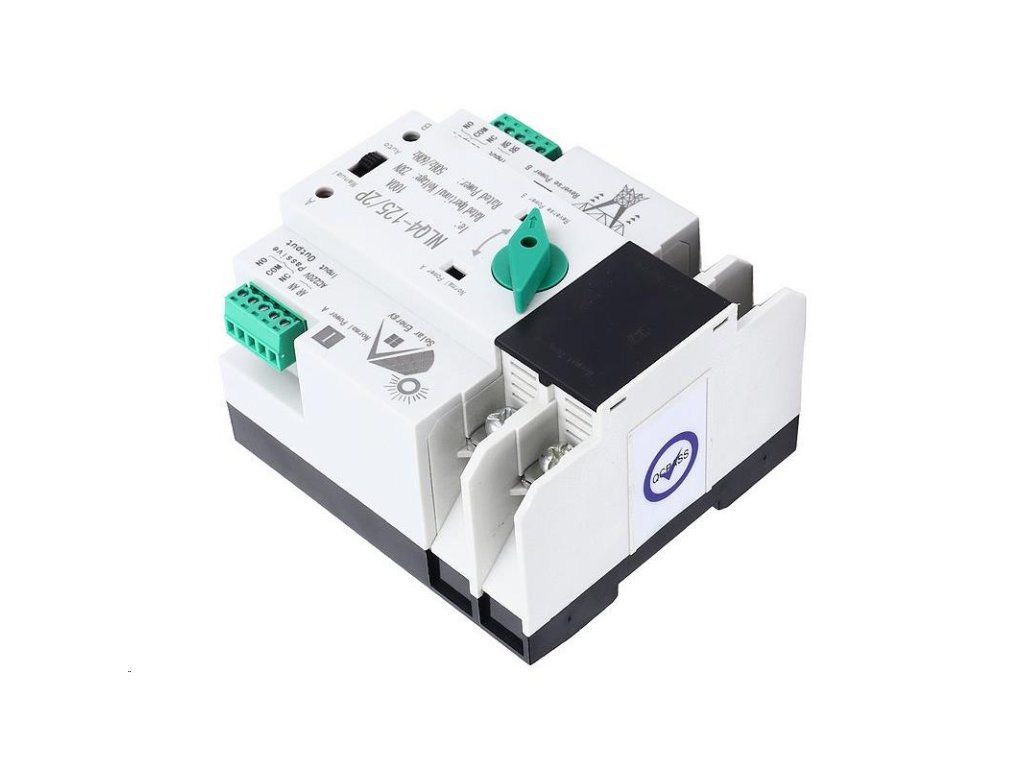

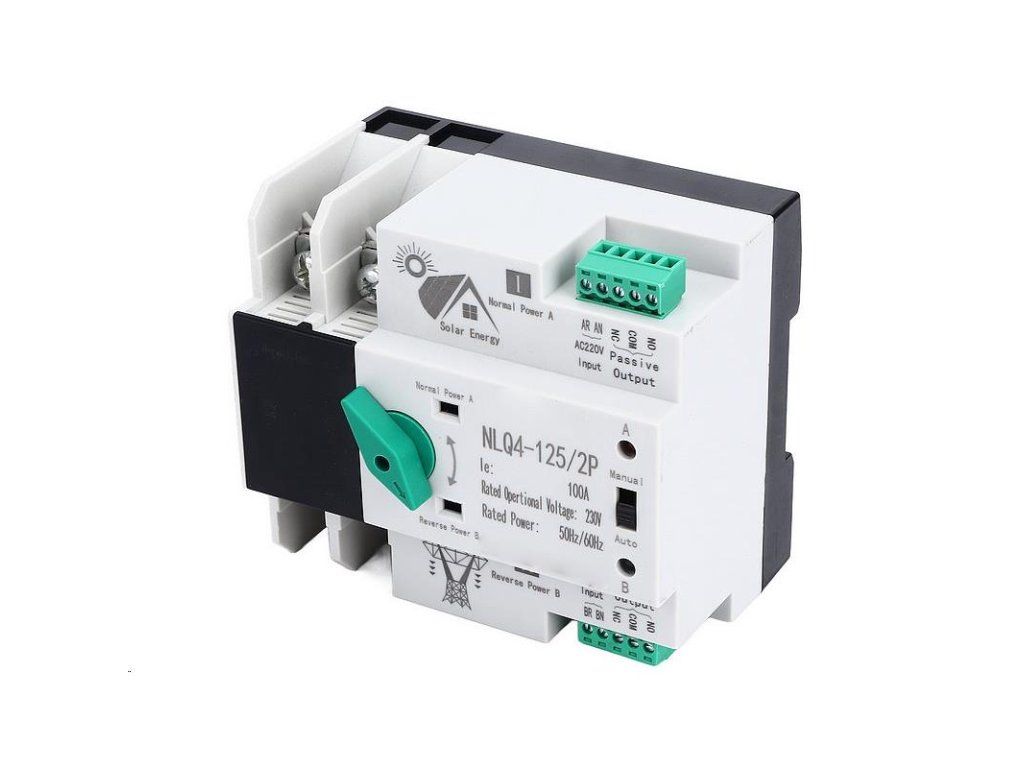

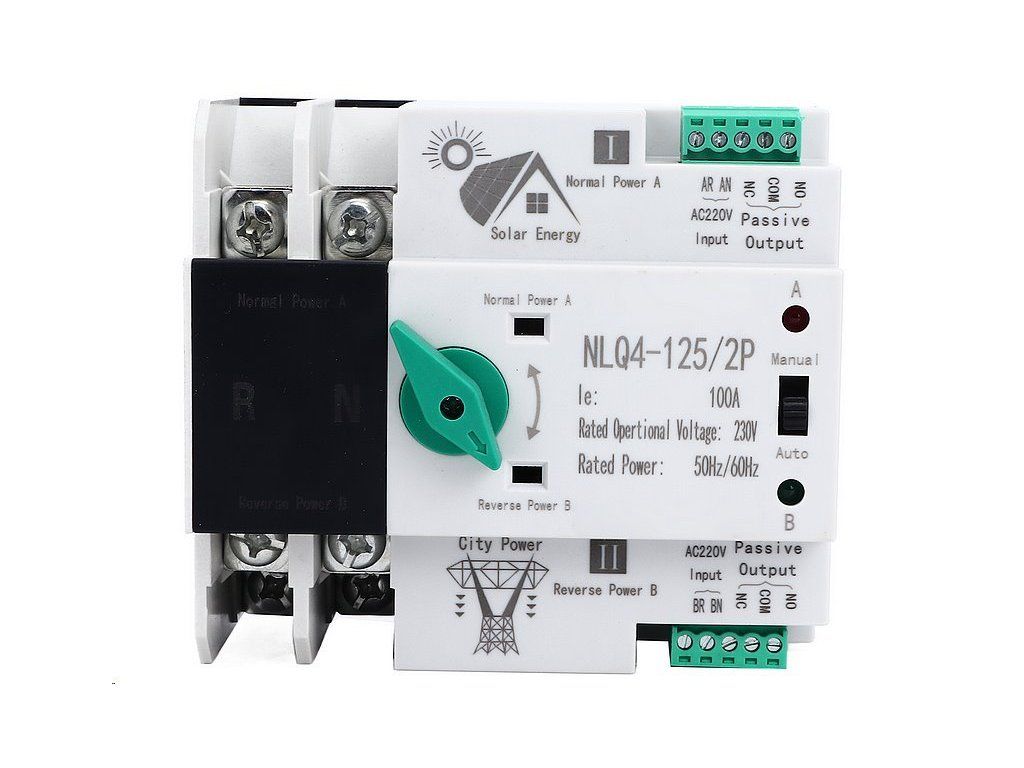

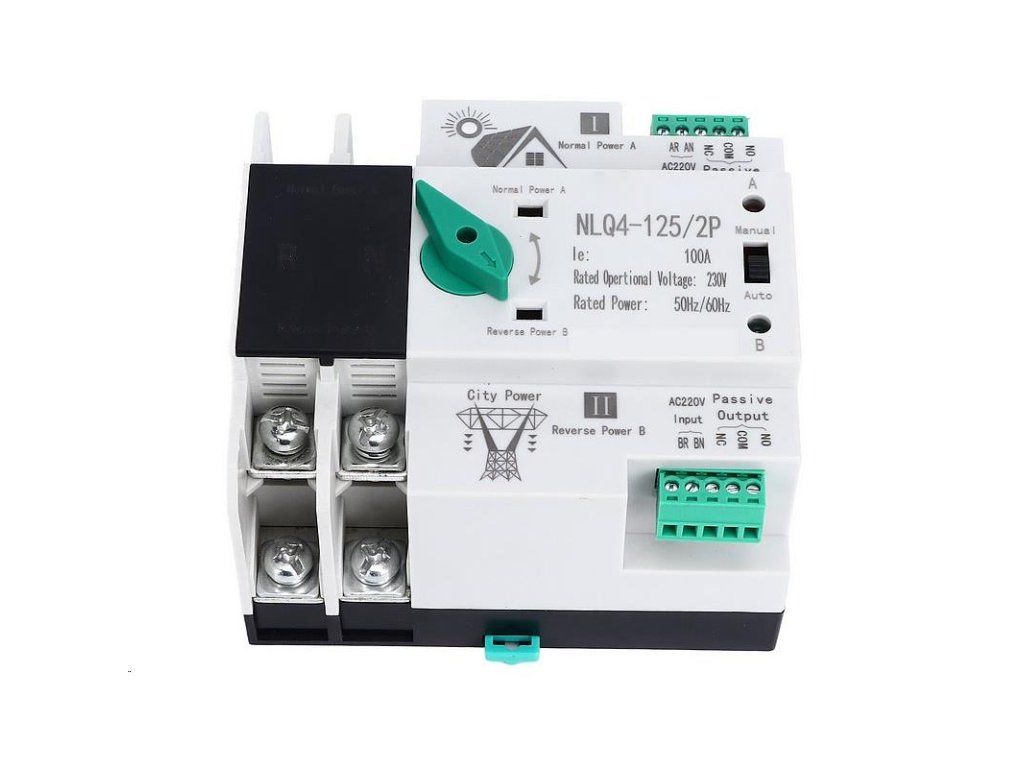

Automatický přepínač sítí - napájení 2P 230V 100A NLQ4-125/2P pro FVE

Podrobný popis

🔄 Automatický přepínač sítí - napájení 2P 230V 100A - NLQ4-125/2P pro FVE

Automatický přepínač sítí sleduje dostupnost elektrické energie ze dvou různých zdrojů a podle potřeby mezi nimi automaticky nebo ručně přepíná. Ideální pro použití v systémech, kde není přípustný výpadek napájení. Určený k montáži na DIN lištu.

✅ Hlavní vlastnosti


• Režim provozu:
  Automatický nebo manuální

• Montáž:
  Na DIN lištu

• Vlastnosti přístroje:
  • Spolehlivý přenos napájení
  • Vynikající elektrická izolace
  • Snadná instalace a údržba
  • Dlouhá životnost


🏠 Použití


Přepínač je určen pro místa, kde je důležitá nepřetržitá dodávka elektrické energie, např.:

• Domácnosti

• Nákupní centra

• Továrny

• Laboratoře

• Zemědělské provozy a farmy


⚙️ Pracovní princip


Při výpadku nebo abnormálním stavu hlavního (normálního) napájecího zdroje okamžitě přepne na záložní zdroj, čímž zajistí:

• Nepřerušené napájení

• Spolehlivost a bezpečnost provozu

• Rychlou reakci bez výpadku


🔧 Konstrukce a materiály


• Materiál krytu:
  Vynikající nehořlavý plast PC, odolný vůči vysokým teplotám a stárnutí

• Kontakty:
  Stříbrné kontakty pro zajištění výborné vodivosti a spolehlivého spínání


⚡ Milisekundové spínání


• Rychlá odezva při výpadku – přepnutí bez ztráty napájení

• Kompaktní konstrukce

• Možnost automatického i ručního ovládání

Technické specifikace

• Jmenovitý provozní proud: 100A
• Jmenovité ovládací napětí Us: AC220 V 50Hz
• Normální pracovní stav: 85% Us-110% Us
• Jmenovitá frekvence: 50/60 Hz
• Jmenovité napětí: 230V AC
• Izolační napětí: 690 V AC
• Jmenovitý zkratový proud: 50kA
• Jmenovité impulzní výdržné napětí: 8kV
• Počet pólů: 2P
• Pomocný okruh: 2 nezávislá relé, každé relé obsahuje 2 sady transformátorových kontaktů
• Čas na dotek: <50ms
• Doba přechodu operace: <50ms
• Doba návratu: <50ms
• Doba vypnutí: <50ms
• Elektrická životnost: 2000
• Mechanická životnost: 5000
• Montáž: na DIN lištu
• Rozměry (V x Š x H): 96 x 108 x 76 mm
• Hmotnost: 0.62 kg


⚠️ Upozornění a důležité informace k instalaci


Jmenovité ovládací napětí zařízení:
AC 220–230 V

• Zařízení vyžaduje stabilní napětí v tomto rozsahu pro správnou funkci.

• Při poklesu napětí pod 190 V hrozí poškození zařízení – může dojít k přehřátí nebo zničení vnitřních součástí.


Řídicí napětí (platí pro varianty s AC 110 V):
AC 110 V

• Pokud je zařízení napájeno nižším napětím než 95 V, může dojít k vážnému poškození elektroniky.

• Tento údaj se vztahuje k modelům navrženým pro 110V řízení – pro jistotu vždy ověřte parametry konkrétního kusu.


🔌 Doporučení pro bezpečný provoz:

Pro ochranu zařízení doporučujeme doplnit instalaci o podpěťovou a přepěťovou ochranu, například:

• Přepěťový ochranný modul (T1/T2/T3) – chrání před přepětím v síti.

• Podpěťová ochrana – automaticky odpojí zařízení, pokud napětí klesne pod bezpečnou mez (např. 195 V), a zabrání tím jeho poškození.


1. Svodič přepětí třídy B (T1)

   • Účel: Poskytuje hrubou ochranu proti přímým úderům blesku a velkým přepětím.​

   • Instalace: Obvykle se umisťuje na vstupu elektrické instalace, například v hlavním rozvaděči.​

2. Svodič přepětí třídy C (T2)

   • Účel: Slouží jako střední stupeň ochrany, omezuje přepětí způsobené nepřímými údery blesku a spínacími pochody v síti.​

   • Instalace: Doporučuje se instalovat v podružných rozvaděčích nebo co nejblíže chráněnému zařízení.​

3. Svodič přepětí třídy D (T3)

   • Účel: Poskytuje jemnou ochranu pro citlivá elektronická zařízení před zbytkovým přepětím.​

   • Instalace: Obvykle se nachází přímo u chráněných zařízení, například ve formě zásuvkových adaptérů.
     ​

Při výběru konkrétních modelů je důležité zohlednit parametry vaší elektrické sítě a kompatibilitu s ostatními prvky instalace. Doporučujeme konzultovat výběr s kvalifikovaným elektrikářem, který zajistí správnou volbu a instalaci přepěťových ochran v souladu s platnými normami.


👷 Instalace a odpovědnost


• Instalaci smí provádět výhradně kvalifikovaná osoba s platnou elektrotechnickou způsobilostí dle platných norem ČSN.

• Neodborná instalace nebo nesprávné nastavení může vést k nevratnému poškození přístroje, úrazu elektrickým proudem nebo požáru.

• Reklamace z důvodu nesprávného zapojení či použití v rozporu s návodem nebudou akceptovány.

• Provozovatel e-shopu nenese odpovědnost za škody způsobené neodborným zapojením, úpravami, nebo porušením instalačních pokynů.

FAQ - často kladené dotazy – Automatické přepínače sítí (ATS)


Zde naleznete odpovědi na nejčastější dotazy k automatickým záskokovým systémům pro jednofázové (2P) i třífázové (4P) instalace.


1. Jaký je hlavní účel tohoto automatického přepínače?

Zařízení slouží k automatickému přepnutí napájení spotřebičů z hlavního zdroje (např. distribuční síť) na záložní zdroj (elektrocentrála, baterie/měnič FVE) v případě výpadku. Jakmile se hlavní síť obnoví, přepínač se automaticky vrátí zpět. Funguje na principu priority hlavního zdroje.

2. Jaký je rozdíl mezi verzí 2P a 4P? Kterou potřebuji?

• Verze 2P (230 V): Je určena pro jednofázové rozvody (běžné byty, menší chaty, vybrané okruhy). Spíná Fázi (L) a Nulu (N).

• Verze 4P (400 V): Je určena pro třífázové rozvody (rodinné domy, dílny, tepelná čerpadla). Spíná 3 fáze (L1, L2, L3) a Nulu (N).

• Tip: Vždy vybírejte verzi podle vaší domovní instalace.

3. Jakou zvolit hodnotu proudu (Ampéry)?

Hodnota uvedená na přepínači (např. 63 A, 100 A, 125 A) udává maximální zatížení, které kontakty snesou.

• Přepínač musí mít vždy stejnou nebo vyšší hodnotu než váš hlavní jistič.

• Příklad: Pokud máte hlavní jistič 25 A, můžete bez obav použít přepínač dimenzovaný na 63 A nebo 100 A. Větší dimenzování znamená robustnější kontakty a delší životnost.

4. Jak rychle proběhne přepnutí? Vypnou se mi spotřebiče?

Doba přepnutí je velmi krátká, obvykle pod 50 milisekund.

• Běžné spotřebiče (světla, lednice, motory) výpadek prakticky nezaznamenají.

• Velmi citlivá elektronika (stolní PC, servery) se může restartovat. Pro tato zařízení doporučujeme zapojit za přepínač ještě malou UPS (záložní zdroj).

5. Umí tento přepínač sám nastartovat elektrocentrálu?

Pozor, nezaměňujte funkci ATS a startovací automatiky. Tento přístroj slouží k přepnutí silových cest (kabelů). Aby se centrála nastartovala automaticky, musí mít vlastní startovací modul (ATS konektor/jednotku), který pozná výpadek sítě. Některé naše modely ATS mají pomocné kontakty pro vyslání signálu, ale samotný start motoru zajišťuje centrála.

6. Je tento přepínač vhodný pro fotovoltaiku (FVE)?

Ano, je to velmi časté použití. Umožňuje automaticky přepínat dům mezi sítí distributora a výstupem z hybridního měniče (backup výstup).

• Ujistěte se, že váš měnič podporuje tzv. ostrovní provoz.

• Přepínač bezpečně oddělí distribuční síť od vaší domácí sítě, aby nedošlo k přetoku energie zpět do sítě při výpadku (což je bezpečnostní požadavek).

7. Spíná přepínač i nulový vodič (N)?

Ano, všechny námi nabízené modely (2P i 4P) spínají i nulový vodič. To je klíčové pro správnou funkci proudových chráničů a pro bezpečné oddělení sítí v soustavách TN-S.

8. Mohu přepínat zdroje i manuálně?

Ano. Přepínač má volič režimů (Automatický / Manuální). Po přepnutí do manuálního režimu můžete páčkou libovolně měnit zdroj (A nebo B) nebo nechat přepínač v poloze vypnuto (uprostřed), čímž odpojíte oba zdroje (např. pro údržbu).

9. Zvládnu instalaci sám?

Důrazné upozornění: Jedná se o vyhrazené elektrické zařízení. Instalaci musí provádět výhradně osoba s odbornou způsobilostí v elektrotechnice (dle NV 194/2022 Sb.). Neodborná montáž hrozí úrazem elektrickým proudem, požárem nebo zničením měniče/centrály při špatném sfázování.

10. Vejde se mi do běžného rozvaděče?

Ano, přístroje jsou konstruovány pro montáž na standardní DIN lištu (35 mm).

• Počítejte však s tím, že zabírají více modulů než běžné jističe (šířka je cca 11 cm u menších verzí až po cca 25 cm u robustních průmyslových verzí). Přesné rozměry naleznete v technickém nákresu u produktu.

11. Co se stane, když vypadne jen jedna fáze (u 4P verze)?

Automatika přepínače je obvykle napájena z jedné konkrétní fáze (často L1 nebo kombinace). Pokud vypadne fáze, která napájí ovládací motor, přepínač to vyhodnotí jako výpadek a přepne na zálohu. Pokud vypadne jiná fáze, chování závisí na konkrétním modelu a zapojení monitorovacích vodičů.

12. Jak se připojují ovládací/monitorovací kabely?

Kromě hlavních silových svorek (tlusté kabely) je nutné zapojit i tenké monitorovací vodiče do malých zelených svorkovnic na bocích přístroje. Tyto vodiče "ochutnávají" napětí na vstupech a řídí motor. Pokud je nezapojíte, automatika nebude fungovat.

13. Mám 3-fázovou síť, ale jednofázovou centrálu/měnič. Mohu použít 4P přepínač?

Toto je složitější zapojení. Fyzicky to možné je (propojením fází na vstupu B), ale musí to navrhnout zkušený elektrikář. Musí se vyřešit zatížení nulového vodiče, který by v takovém případě mohl být přetížen součtem proudů. Pro laika toto zapojení nedoporučujeme bez odborné konzultace.

14. Co dělat v případě reklamace?

Pokud zařízení nefunguje, nejprve s elektrikářem ověřte, zda jsou správně dotažené všechny svorky a připojené monitorovací vodiče. Pokud závada přetrvává:

• Zašlete kompletní produkt na adresu: ATOS spol. s r.o., Bohumínská 188/118, 712 00 Ostrava - Muglinov.

• Kontakt na servis: servis@atoselektro.cz.

15. Jaká je záruka a možnost vrácení?

Na zboží poskytujeme standardní záruku 24 měsíců. V případě nákupu přes e-shop máte možnost zboží vrátit do 14 dnů, pokud je nepoškozené a v originálním obalu.
