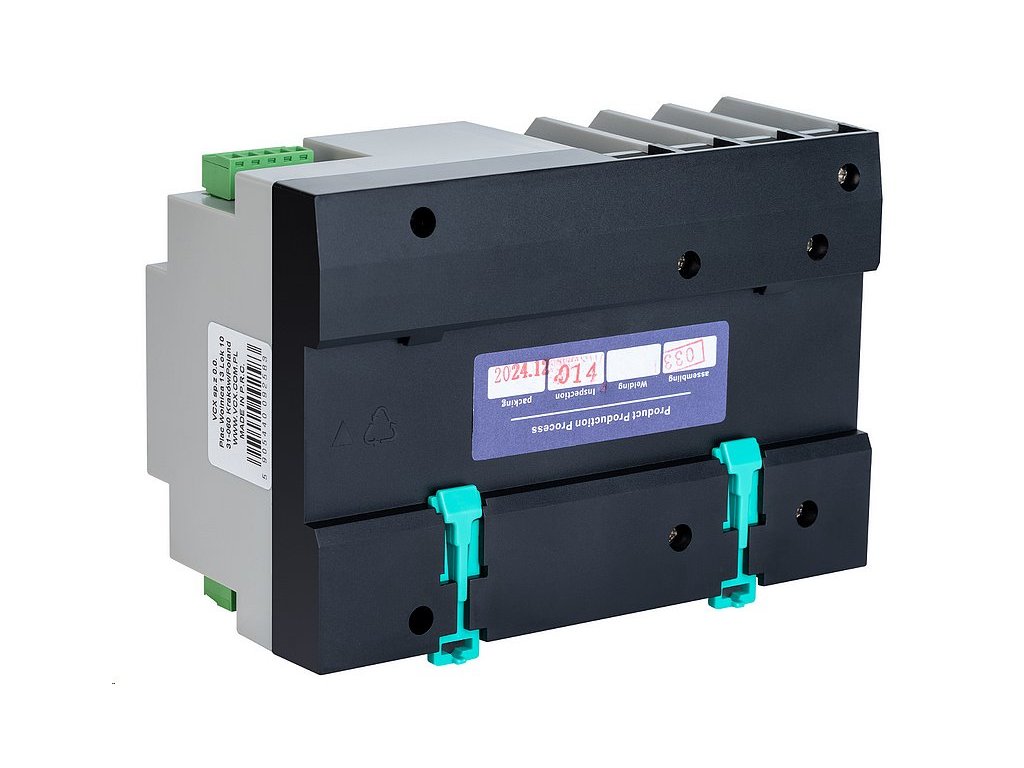

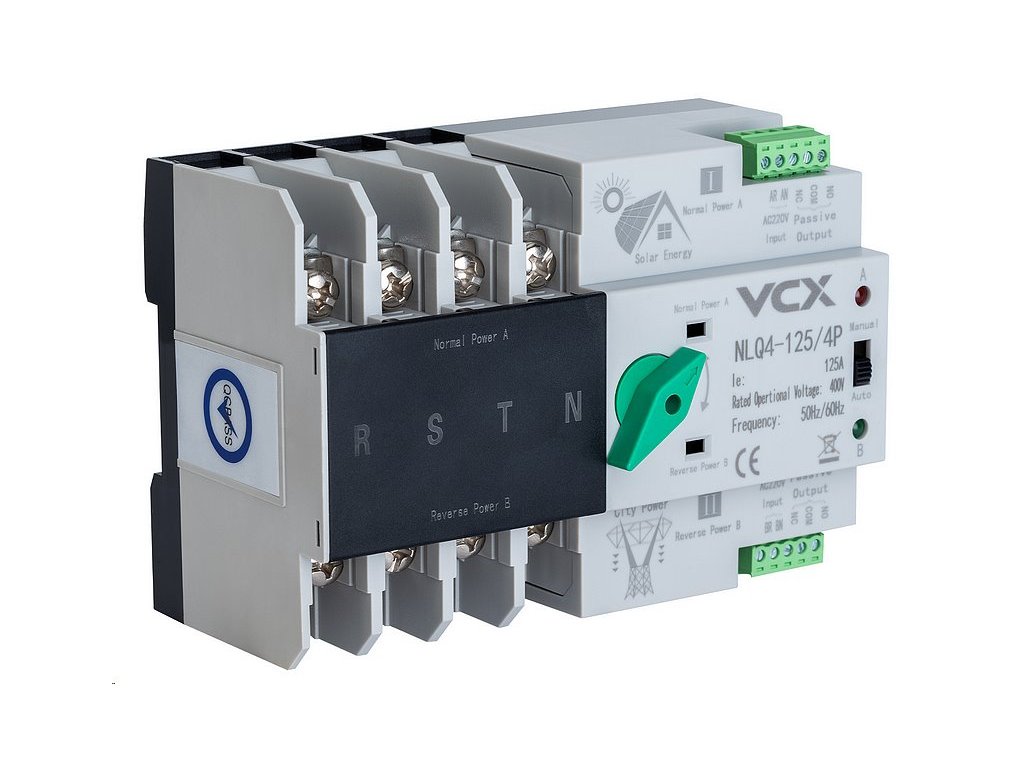

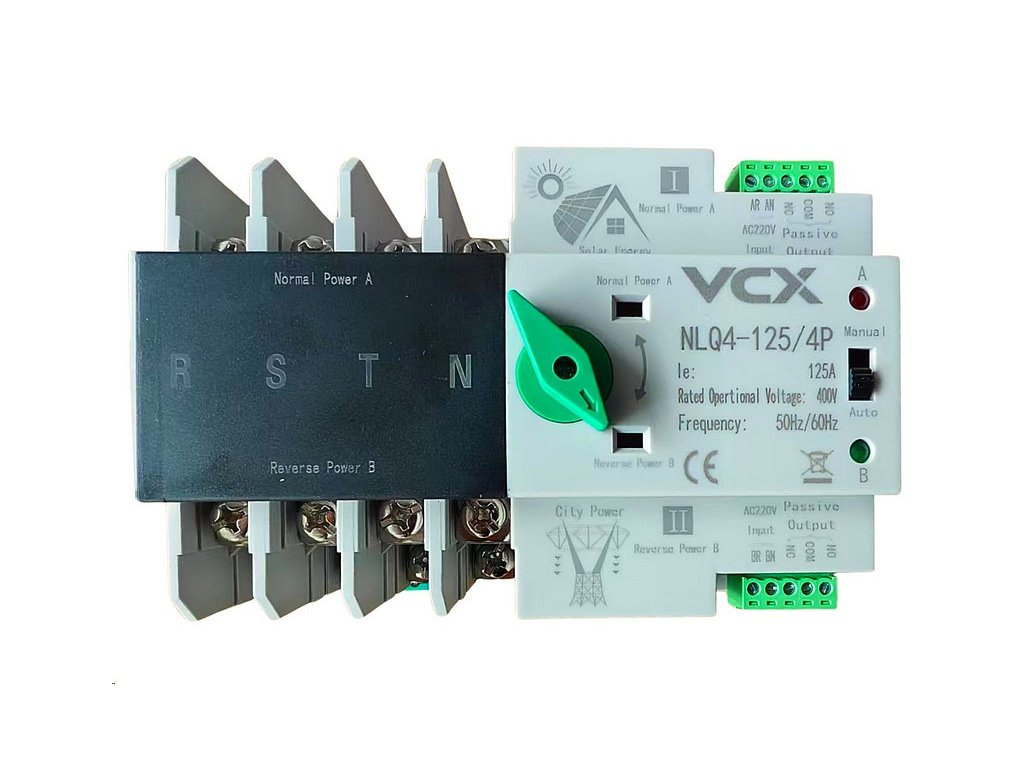

Automatický prepínač sietí ATS VCX 4P 400V 125A - NLQ4-125/4P

Podrobný popis

VCX NLQ4 125 4P je automatický prepínač napájania ATS (Automatic Transfer Switch) určený pre systémy, kde je potrebné zabezpečiť kontinuitu napájania pri výpadku alebo poruche hlavného zdroja.

Zariadenie sleduje stav hlavného a záložného zdroja. Ak hlavné napájanie prestane fungovať správne, prepínač zabezpečí prechod na záložný zdroj. Po obnovení štandardného napájania môže systém opäť prepnúť na hlavný zdroj.

Štvorpólové prevedenie 4P je vhodné pre trojfázové siete vrátane prepínania neutrálneho vodiča. Maximálny menovitý prúd je 125 A. Prepínač je možné ovládať automaticky aj manuálne.

VCX NLQ4 je vhodný napríklad pre fotovoltické systémy, záložné zdroje, elektrocentrály, UPS systémy, priemyselné objekty, firmy, rodinné domy a ďalšie aplikácie, kde je dôležité zachovať spoľahlivé napájanie.

Hlavné vlastnosti:

• automatický dvojitý prepínač napájania ATS
• prepínanie hlavného a záložného zdroja
• 4-pólové prevedenie – 4P
• menovitý prúd 125 A
• menovité napätie 400 V AC
• vhodný pre siete 50/60 Hz
• automatické aj manuálne ovládanie
• rýchle prepnutie zdroja
• vhodný pre fotovoltiku a záložné napájacie systémy
• robustná konštrukcia a dlhá životnosť

Technické parametre:

Výrobca: VCX
Model: NLQ4 125 4P
EAN: 5905440092583
Typ: automatický prepínač napájania ATS
Počet pólov: 4P
Menovitý prúd Ie: 125 A
Menovité prevádzkové napätie Ue: 400 V AC
Izolačné napätie Ui: 690 V AC
Frekvencia: 50/60 Hz
Kategória použitia: AC-31B
Riadiace napätie Us: 230 V AC / 50 Hz
Menovitý impulzný výdržný údaj: 8 kV
Menovitý skratový prúd: 50 kA
Čas prepnutia: < 50 ms
Maximálny prierez vodiča: 16 mm²
Automatická životnosť: 2 000 prepnutí
Manuálna životnosť: 5 000 prepnutí
Hmotnosť: približne 0,7 kg

Použitie:

Prepínač je vhodný na automatické prepínanie medzi dvoma zdrojmi napájania, napríklad:

• distribučná sieť + elektrocentrála
• distribučná sieť + záložný menič
• fotovoltický systém + distribučná sieť
• hlavný a záložný zdroj elektrickej energie
• UPS a núdzové napájacie systémy
