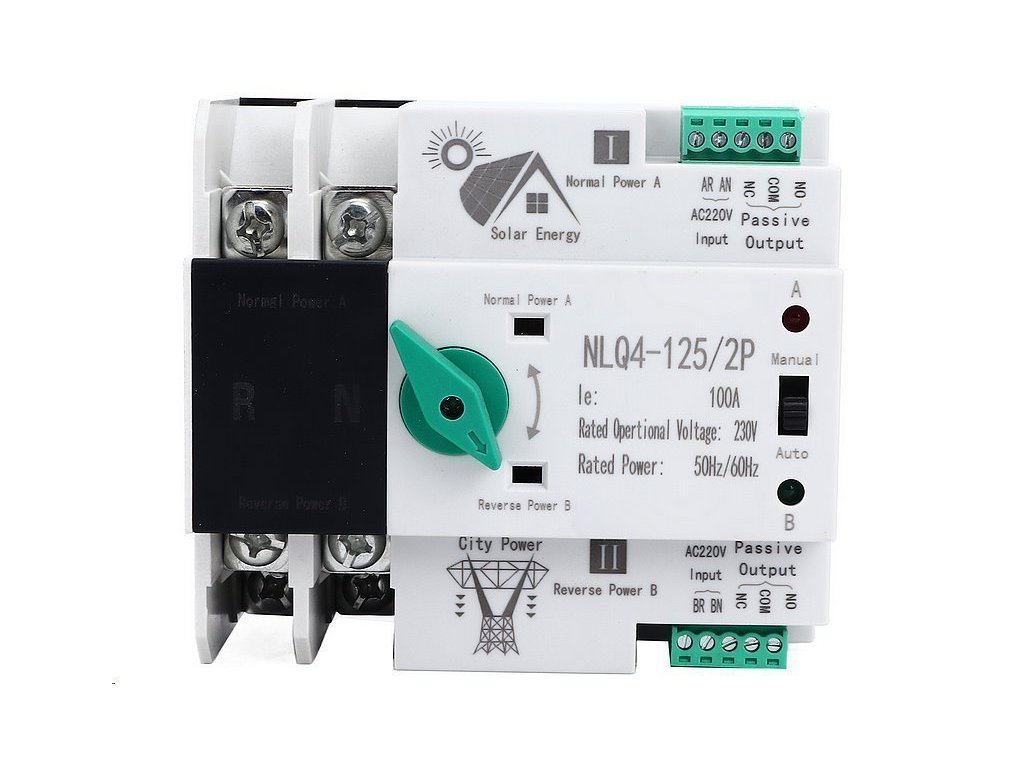

Automatický sieťový spínač - napájanie 2P 230V 80A - NLQ4-125/2P pre PV

Podrobný popis

Hlavné funkcie

• Režim prevádzky:
  Automatická alebo manuálna

• Montáž:
  Na DIN železnici

• Vlastnosti zariadenia:
  • Spoľahlivý prenos energie
  • Vynikajúca elektrická izolácia
  • Jednoduchá inštalácia a údržba
  • Dlhá životnosť

- používanie lieku „proof“

Prepínač je určený pre miesta, kde je dôležitá nepretržitá dodávka elektrickej energie, napr.:

• Domácnosti

• Nákupné centrá

• Továrne

• V laboratóriu

• Poľnohospodárske činnosti a poľnohospodárske podniky

⚙️ Pracovný princíp

V prípade poruchy alebo abnormálneho stavu hlavného (normálneho) napájania sa okamžite prepne na záložný zdroj napájania, čím sa zabezpečí:

• Neprerušované napájanie

• Spoľahlivosť a bezpečnosť prevádzky

• Rýchla reakcia bez výpadku

🔧 Konštrukcia a materiál

• Krycí materiál:
  Vynikajúci nehorľavý plastový počítač, odolný voči vysokým teplotám a starnutiu

• Kontakty:
  Strieborné kontakty na zabezpečenie vynikajúcej vodivosti a spoľahlivého prepínania

⚡ Milisekundové prepínanie

• Rýchla reakcia v prípade poruchy – prepínanie bez straty výkonu

• Kompaktná konštrukcia

• Možnosť automatického a manuálneho ovládania

Technické špecifikácie

• Hodnotený prevádzkový prúd: 80A
• Nominálne riadiace napätie Nás: AC220 V 50Hz
• Normálny pracovný stav: 85% Us-110%
• Hodnotená frekvencia: 50/60 Hz
• Hodnotené napätie: 230V AC
• Izolačné napätie: 690 V AC
• Hodnotený skratový prúd: 50kA
• Hodnotené impulzné trvalé napätie: 8kV
• Žiadne stĺpy: 2P
• Pomocný okruh: 2 nezávislé relé, každé relé obsahuje 2 sady transformátorových kontaktov
• Čas na dotyk: < 50ms
• Prevádzka prechodného času: <50ms
• Čas návratu: <50ms
• Čas vypnutia: < 50ms
• Elektrický život: 2000
• Mechanická životnosť: 5000
• Montáž: na železnici DIN
• Rozmery (HxWxD): 96 x 108 x 76 mm
• Hmotnosť: 0,62 kg

, závažná elektrina ️ Upozornenia a dôležité informácie o inštalácii

Nominálne regulačné napätie zariadenia:
AC 220–230 V

• Zariadenie vyžaduje stabilné napätie v tomto rozsahu pre správnu prevádzku.

• Keď napätie klesne pod 190 V, existuje riziko poškodenia zariadenia - môže sa prehriať alebo zničiť vnútorné komponenty.

Riadiace napätie (vzťahuje sa na varianty s AC 110 V):
AC 110 V

• Ak je zariadenie napájané nižším napätím ako 95 V, môže dôjsť k vážnemu poškodeniu elektroniky.

• Tieto údaje sa vzťahujú na modely určené pre ovládanie 110V – vždy overte parametre konkrétneho kusu pre istotu.

Na ochranu zariadenia odporúčame pridať podpätie a ochranu pred prepätím, napríklad:

• Modul ochrany pred prepätím (T1/T2/T3) – chráni pred nadmerným napätím v sieti.

• Ochrana podpätia – automaticky odpojí zariadenie, ak napätie klesne pod bezpečný limit (napr. 195 V), a tak zabraňuje jeho poškodeniu.

1. Trieda B prepäťový zákruta (T1)

   • Účel: Poskytuje hrubú ochranu pred priamymi údermi blesku a veľkými prepätiami.​

   • Inštalácia: Zvyčajne umiestnená na vstupe elektrickej inštalácie, napríklad v hlavnom rozvádzači.​

2. Trieda C (T2) prepäťový zvrátenie

   • Účel: Slúži ako priemerný stupeň ochrany, obmedzuje prudký nárast spôsobený nepriamymi údermi blesku a procesmi prepínania v sieti.​

   • Inštalácia: Odporúča sa inštalovať do sekundárnych rozvádzačov alebo čo najbližšie k chránenému zariadeniu.​

3. Trieda D prepätie zvrátenie (T3)

   • Účel: Poskytuje jemnú ochranu citlivých elektronických zariadení pred zvyškovým prepätím.​

   • Inštalácia: Zvyčajne sa nachádza priamo na chránených zariadeniach, napríklad vo forme adaptérov.
     ​

Pri výbere konkrétnych modelov je dôležité vziať do úvahy parametre vašej elektrickej siete a kompatibilitu s ostatnými prvkami inštalácie. Odporúčame konzultovať výber s kvalifikovaným elektrikárom, ktorý zabezpečí správny výber a inštaláciu ochrany pred prepätím v súlade s platnými normami.

👷 inštalácia a zodpovednosť

• Zariadenie môže vykonávať výlučne kvalifikovaná osoba s platnou elektrickou spôsobilosťou podľa platných noriem ČSN.

• Neprofesionálna inštalácia alebo nesprávne nastavenie môže viesť k nezvratnému poškodeniu zariadenia, úrazu elektrickým prúdom alebo požiaru.

• Sťažnosti z dôvodu nesprávnej účasti alebo použitia v rozpore s pokynmi nebudú akceptované.

• Prevádzkovateľ e-shopu nie je zodpovedný za škody spôsobené nesprávnou účasťou, úpravami alebo porušovaním pokynov na inštaláciu.
