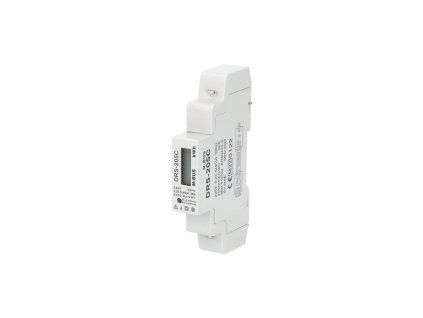

Elektroměr 1F na DIN lištu digitální EASTRON SDM120M, MID, Modbus

Podrobný popis

Elektroměr 1F na DIN lištu digitální EASTRON SDM120M Modbus – Kompaktní řešení pro precizní měření a chytrý management energií


Dokonalý přehled nad každým wattem

Stále rostoucí ceny energií a technologicky složitější domácí i firemní sítě vyžadují naprostou kontrolu nad spotřebovanou i vyrobenou elektřinou. Ať už provozujete střešní fotovoltaiku, budujete chytrou domácnost, nebo potřebujete spravedlivě rozúčtovat spotřebu v nájemních prostorech, obyčejný hrubý odhad už dávno nestačí. Bez přesných a okamžitých dat ztrácíte nejen peníze, ale především přehled o efektivitě vašich systémů a reálných nákladech.

Představujeme vám jednofázový digitální elektroměr Eastron SDM120M, který ztělesňuje absolutní špičku v kompaktním měření. Díky přímému měření až do 45 A nepotřebujete k instalaci žádné dodatečné měřicí transformátory, což obrovsky šetří místo i čas při montáži. Navíc s integrovanou datovou komunikací RS485 Modbus RTU a prestižní MID certifikací získáváte nejen přesná data schválená pro fakturační účely, ale i nástroj pro plnou kontrolu vašeho energetického managementu.


Klíčové vlastnosti pro vaše projekty


• Obousměrné měření energií (Import/Export) zaručuje dokonalý přehled nad výrobou i spotřebou, což je klíčové pro fotovoltaické elektrárny.

• Přímé měření až do 45 A znamená velmi snadnou a rychlou instalaci bez nutnosti dokupovat drahé proudové transformátory.

• Komunikace RS485 Modbus RTU umožňuje okamžitou a stabilní integraci do nadřazených řídicích systémů, PLC a systémů Smart Home.

• Kompaktní šířka pouze 18 mm (1 DIN modul) ušetří drahocenné místo i ve velmi přeplněných elektrických rozvaděčích.

• Přehledný a podsvícený LCD displej zajistí snadné a přesné manuální odečty hodnot i v technických místnostech se špatným osvětlením.

• Oficiální evropská certifikace MID umožňuje zcela legální a nezpochybnitelné využití naměřených dat pro komerční rozúčtování nájemníkům.

• Dvojice pulzních výstupů nabízí mimořádně flexibilní možnosti pro připojení ke starším externím čítačům nebo jednoduchým dataloggerům.

• Měření širokého spektra síťových parametrů poskytuje okamžitá data nejen o spotřebě, ale i o napětí, proudu, činném výkonu, frekvenci a účiníku.

Design a uživatelský zážitek v jednom modulu

Minimalismus, který v praxi překvapí svou robustností. Elektroměr Eastron SDM120M je navržen s ohledem na maximální úsporu místa. Se šířkou pouhých 18 milimetrů odpovídá velikosti klasického jističe, takže jej snadno integrujete i do stávajících a kapacitně plných rozvaděčů bez nutnosti jejich složité přestavby. Jemné modré podsvícení displeje dodává zařízení moderní technologický vzhled a zároveň plní ryze praktickou funkci – hodnoty na displeji jsou brilantně čitelné za jakýchkoliv světelných podmínek.

Výkon a efektivita pro chytrou domácnost

Nasbíraná data mají skutečnou hodnotu až v momentě, kdy s nimi můžete pracovat. Díky integrovanému rozhraní RS485 s protokolem Modbus RTU se tento elektroměr stává aktivním prvkem vaší sítě. Můžete jej připojit k domácí automatizaci (například Loxone, Home Assistant) nebo k průmyslovým řídicím jednotkám. Automatizované systémy tak mohou v reálném čase reagovat na aktuální spotřebu či přebytky z fotovoltaiky a spínat bojler, tepelné čerpadlo nebo nabíječku elektromobilu s maximální finanční efektivitou.

Inovace v praxi: Fotovoltaika pod drobnohledem

Oceňováno profesionály z oboru solární energetiky, toto zařízení exceluje zejména při spojení s jednofázovými střídači. Obousměrný systém měření totiž na jedné fázi precizně rozlišuje energii odebíranou ze sítě a energii do sítě dodávanou. Na jediném přístroji tak okamžitě vidíte, kolik elektřiny vaše panely aktuálně posílají ven a zda náhodou nevyužíváte drahou energii z distribuce v nevhodný čas. Získáte tak absolutní kontrolu nad návratností své investice do solárního systému.

Pro koho je produkt určený

Tento jednofázový elektroměr je ideální volbou pro široké spektrum uživatelů. Zásadní využití najde u majitelů rodinných domů s fotovoltaikou, kteří chtějí mít svá data o přebytcích stoprocentně pod kontrolou. Dále je neocenitelným nástrojem pro pronajímatele bytů, garáží, komerčních prostor či kempů, kteří díky MID certifikaci potřebují přesně a legálně rozúčtovat náklady za elektřinu koncovým uživatelům. Své pevné místo má ale i mezi profesionálními elektroinstalatéry a systémovými integrátory, kteří tvoří komplexní chytrá řešení budov a potřebují spolehlivý hardwarový základ.

Udržitelnost a environmentální přínos

Znalost a analýza spotřeby je úplně prvním a nejdůležitějším krokem k úsporám a udržitelnějšímu způsobu života. Detekcí takzvaných "žroutů energie" můžete výrazně snížit uhlíkovou stopu své domácnosti nebo firmy. Samotný elektroměr Eastron je navíc vyroben z vysoce kvalitních materiálů včetně samozhášivého krytu ze speciálního plastu (UL94V-0), který zajišťuje nejen vysokou požární bezpečnost, ale i dlouhou životnost produktu, čímž se minimalizuje vznik budoucího elektroodpadu.


Technické specifikace


• Jmenovité napětí (Un): 230 V AC – Ideální provozní hodnota pro standardní jednofázové elektrické sítě v Evropě.

• Rozsah napětí: 176~276 V AC – Zaručuje spolehlivou funkčnost i při výrazných výkyvech v distribuční síti.

• Vstupní proud: 0,15–5(45) A – Měří i velmi malé odběry s maximálním zatížením až do 45 A bez nutnosti externích transformátorů.

• Napěťový obvod: < 2 W / 10 VA – Znamená naprosto minimální vlastní spotřebu samotného elektroměru.

• Proudový obvod: < 1 VA – Indikuje vysokou efektivitu a minimální ztráty měřicího okruhu.

• Frekvence: 50/60 Hz – Univerzální použití pro tuzemské i vybrané zahraniční energetické sítě.

• Odolnost vůči střídavému napětí: 4 kV po dobu 1 minuty – Chrání zařízení a integritu dat proti běžným síťovým anomáliím a rušení.

• Odolnost proti impulznímu napětí: 6 kV (vlna 1.2 μs) – Ochrana citlivé elektroniky proti rázovým přepětím, typicky při bouřkách.

• Odolnost proti proudovému přetížení: 30 × Imax na 0,01 s – Zvládne krátkodobé masivní špičky a zkraty v síti bez poškození měřidla.

• Pulzní výstup 1: 1000/100/10/1 imp/kWh/kVArh (konfigurovatelný) – Široká přizpůsobitelnost pro připojení různých typů externích nadřazených systémů.

• Pulzní výstup 2: 1000 imp/kWh (nekonfigurovatelný) – Standardní a pevný výstup připravený pro okamžité zapojení základního hardwarového monitoringu.

• Maximální zobrazená hodnota na LCD: 99 999,9 kWh / kVArh – Zaručuje mnohaletý sběr dat bez nepraktického brzkého přetočení počítadla.

• Pracovní rozsah pomocného napájení: 100–277 V AC – Extrémně široká benevolence napájecího napětí pro stabilní datový chod přístroje.

• Rozsah proudu napájení: ≤ 0,04 A – Velmi nízký a stabilní odběr proudu nutný pro samotný provoz měřidla.

• Spotřeba energie: < 10 W – Energeticky úsporný chod, který zbytečně a paradoxně nezvyšuje vaše účty za elektřinu.

• Přesnost měření napětí a proudu: ±0,5 % maximálního rozsahu – Garantuje spolehlivá a přesná data o aktuálním fyzikálním stavu vaší sítě.

• Přesnost frekvence: ±0,2 % středové frekvence – Detailní monitoring důležitý pro odhalení případných nestabilit distribuční soustavy.

• Přesnost účiníku: ±1 % – Spolehlivé informace o fázovém posunu mezi proudem a napětím.

• Přesnost činného výkonu/energie: Třída 1 (IEC62053-21) / Třída B (MID EN50470-3:2022) – Prestižní a certifikovaná přesnost umožňující oficiální rozúčtování a fakturaci.

• Přesnost jalové energie: Třída 2 (podle normy IEC 62053-23) – Přehledný záznam o neefektivní složce energie, kterou lze optimalizovat.

• Provozní teplota: -40 ℃ až +70 ℃ – Plná funkčnost v extrémních mrazech venkovních sloupků i letních vedrech uvnitř rozpálených rozvaděčů.

• Skladovací a transportní teplota: -40 ℃ až +80 ℃ – Bezpečné dlouhodobé skladování v náročných industriálních podmínkách.

• Referenční teplota: 23 ℃ ±2 ℃ – Ideální a normovaná teplota pro naprosto nejpřesnější laboratorní kalibraci výrobku.

• Kategorie instalace: CAT II – Bezpečnostní standard vhodný pro jednofázová koncová zařízení přímo připojená k síti.

• Relativní vlhkost: 0–95 % (bez kondenzace) – Elektroměr bez potíží zvládá běžnou vlhkost standardních interiérů a suchých hal.

• Maximální nadmořská výška: do 2000 m n.p.m. – Vyhovuje drtivé většině běžných i horských instalací ve střední Evropě.

• Třída ochrany: II – Zvýšená bezpečnost pro obsluhu díky pečlivé dvojité izolaci přístroje.

• Lokace instalace: Suché prostředí – Určeno výhradně pro vnitřní rozvaděče bez přímého vlivu agresivních vnějších srážek.

• Čas rozběhu po startu: 3 sekundy – Velmi rychlý náběh do plného pracovního režimu a obnovení měření po plošném výpadku proudu.

• Mechanické a elektromagnetické prostředí: M1 / E2 – Splňuje velmi přísné normy pro běžné bytové i lehce průmyslové prostory s určitým rušením.

• Stupeň znečištění: 2 – Vhodné pro relativně čistá vnitřní prostředí, jako jsou byty, technické místnosti, kanceláře a suché dílny.

• Kategorie použití: UC2 – Osvědčený standard certifikace pro spolehlivý chod tohoto typu domovní automatizace a měření.

• Rozměry na DIN liště: 18 × 118 × 64 mm (š × v × h) – Extrémně úzký jedno-modulový profil přesně podle normy DIN 43880 pro maximální úsporu místa.

• Typ montáže: Na lištu DIN 35 mm – Univerzální, standardizované, velmi rychlé a bezpečné uchycení do běžných elektrikářských rozvaděčů.

• Stupeň krytí (přední panel): IP51 – Zajišťuje základní úroveň ochrany proti usazování prachu a vertikálně kapající vodě.

• Materiál krytu: Samozhášivý, certifikace UL94V-0 – Zásadní bezpečnostní prvek, plastový kryt netaví a aktivně brání šíření případného plamene.


FAQ - časté otázky zákazníků


1. Jaký je maximální povolený proud pro přímé měření u tohoto modelu? Elektroměr bezpečně zvládá přímé zapojení zátěže až do 45 A, což s velkou rezervou pokrývá potřeby běžných jednofázových spotřebičů, nabíječek elektroaut a menších okruhů bez nutnosti přidávat měřicí transformátory.

2. Je možné s tímto elektroměrem legálně účtovat spotřebu nájemníkům? Ano, zařízení splňuje přísnou evropskou směrnici MID (Třída B podle EN50470-3). Naměřená data z tohoto elektroměru lze zcela legálně a průkazně využít pro finanční rozúčtování spotřeby elektrické energie nájemníkům nebo podružným provozům.

3. Zvládne tento přístroj měřit výrobu ze solárních panelů? Naprosto bez problémů. Model SDM120M podporuje obousměrné měření (Import i Export). Dokáže tedy na stejné fázi změřit energii, kterou nakupujete ze sítě, i energii, kterou vaše fotovoltaika posílá do sítě zpět.

4. Kolik prostoru přesně elektroměr zabere v elektrickém rozvaděči? Díky svému velmi efektivnímu designu má šířku pouhých 18 milimetrů. Zabere tedy na standardní 35mm DIN liště přesně 1 modul – velikostně je shodný s jedním klasickým jednopólovým jističem.

5. Lze podsvícení displeje manuálně vypnout, aby nesvítilo trvale? Podsvícení displeje je koncipováno chytře – aktivuje se převážně při stisku ovládacího tlačítka na předním panelu nebo při aktivní komunikaci, po krátké době nečinnosti obvykle samo pohasne, čímž šetří energii a nepůsobí rušivě.

6. Co se stane s naměřenými hodnotami v případě dlouhého výpadku proudu (blackoutu)? Nemusíte mít žádné obavy ze ztráty dat. Všechny celkové a kritické naměřené hodnoty jsou průběžně a trvale ukládány do energeticky nezávislé interní paměti elektroměru. Po obnovení napájení budete plynule pokračovat přesně tam, kde počítadlo přestalo.

7. Je pro připojení Modbus nutný nějaký speciální kabel? Pro spolehlivou komunikaci přes sériové rozhraní RS485 Modbus RTU důrazně doporučujeme používat standardní kroucenou dvojlinku (ideálně stíněný kabel typu twisted pair), která chrání přenášená data před elektromagnetickým rušením v rozvaděči.

8. Má tento elektroměr funkci RESET pro vynulování naměřené spotřeby? Ne, elektroměr Eastron SDM120M nedisponuje funkcí manuálního ani softwarového resetu naměřených hodnot (kWh). Hlavním důvodem je jeho přísná MID certifikace, která zaručuje, že přístroj slouží jako legální a nezpochybnitelné měřidlo pro oficiální fakturaci energií (například nájemníkům nebo podružným firmám). Pokud by bylo možné hlavní počítadlo jednoduše vynulovat, certifikace by ztratila smysl a hrozila by manipulace s daty. Počítadlo tedy načítá hodnoty neustále až do maxima displeje (99 999,9 kWh), přesně jako hlavní fakturační elektroměr od vašeho distributora. Pokud potřebujete sledovat denní, týdenní či měsíční statistiky, řeší se to vždy softwarově. Elektroměr přes datové rozhraní Modbus neustále posílá aktuální celkový stav do vaší nadřazené řídicí jednotky (např. Loxone, Home Assistant, průmyslové PLC). Tento chytrý systém si v požadovaný čas (např. o půlnoci) uloží aktuální stav a od něj automaticky začne počítat spotřebu pro nové období. Hardware tak zůstává 100% zabezpečený, zatímco vy máte dokonalé přehledy v grafech.
