Elektromer 3F na DIN lištu trojfázový VCX EASTRON SDM72 D, MID, digitálny

Podrobný popis

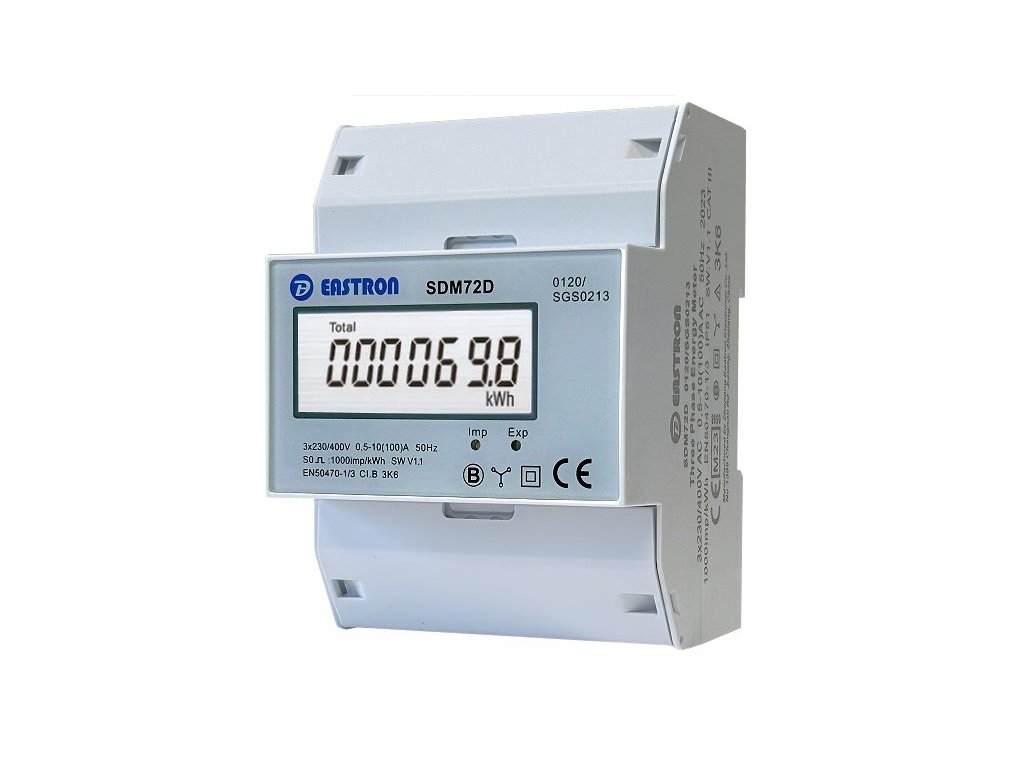

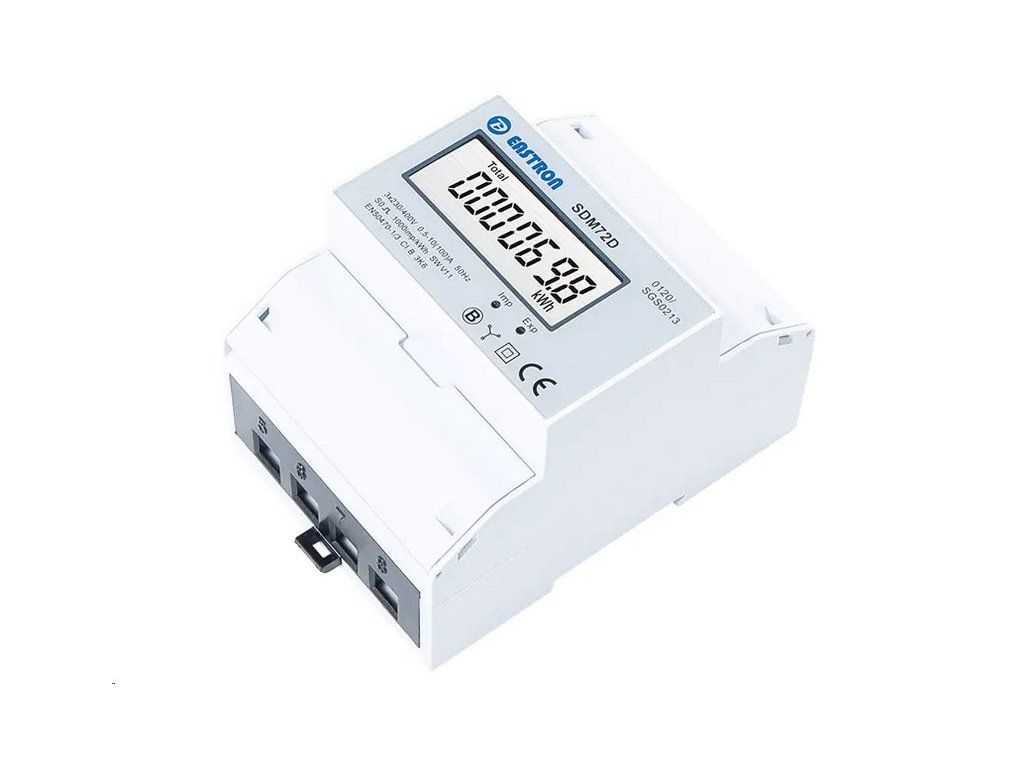

Elektromer 3F na DIN lištu trojfázový VCX EASTRON SDM72 D, MID, digitálny

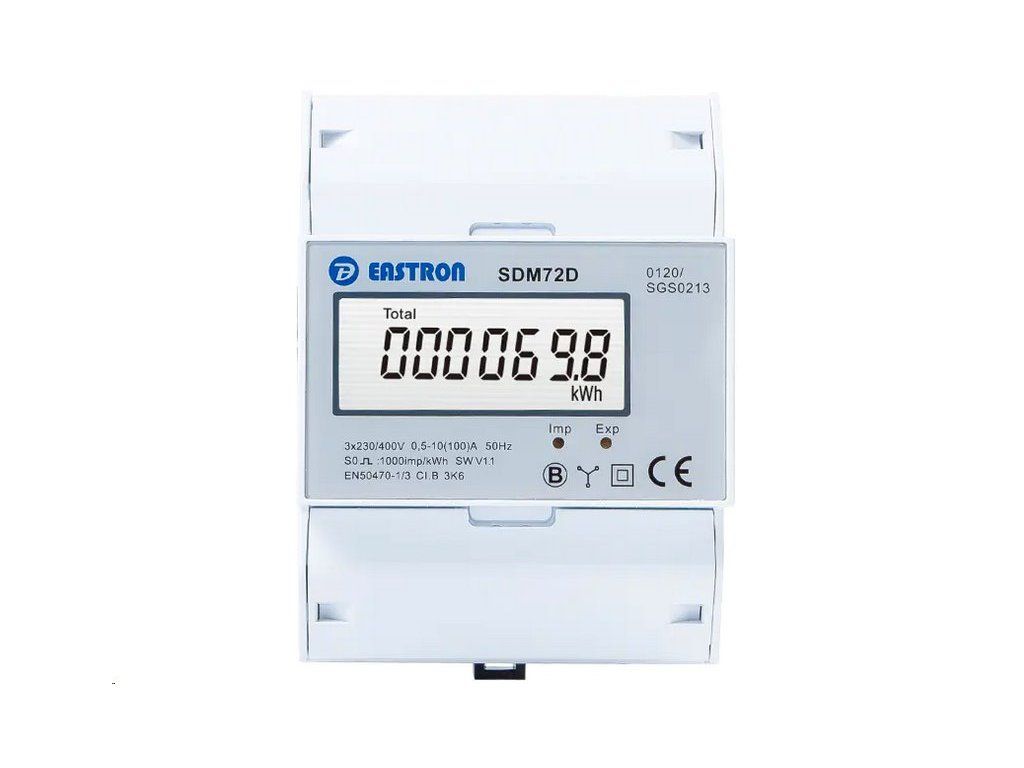

Meradlo meriaspotrebovanú elektrickú energiu (kilowatthodiny - kWh). Prístroj ukazuje množstvo elektrickej energie spotrebovanej spotrebičmi v dome - LCD displej zobrazuje celkovú aktívnu energiu v kWh.

Merací prístroj série 72 je vybavený impulzným výstupom, úplne oddeleným od obvodov prístroja, ktorý generuje impulzy v závislosti od množstva spotrebovanej energie a umožňuje pripojenie počítacieho zariadenia. Je použiteľný na meranie energie v priemyselných a komerčných aplikáciách.

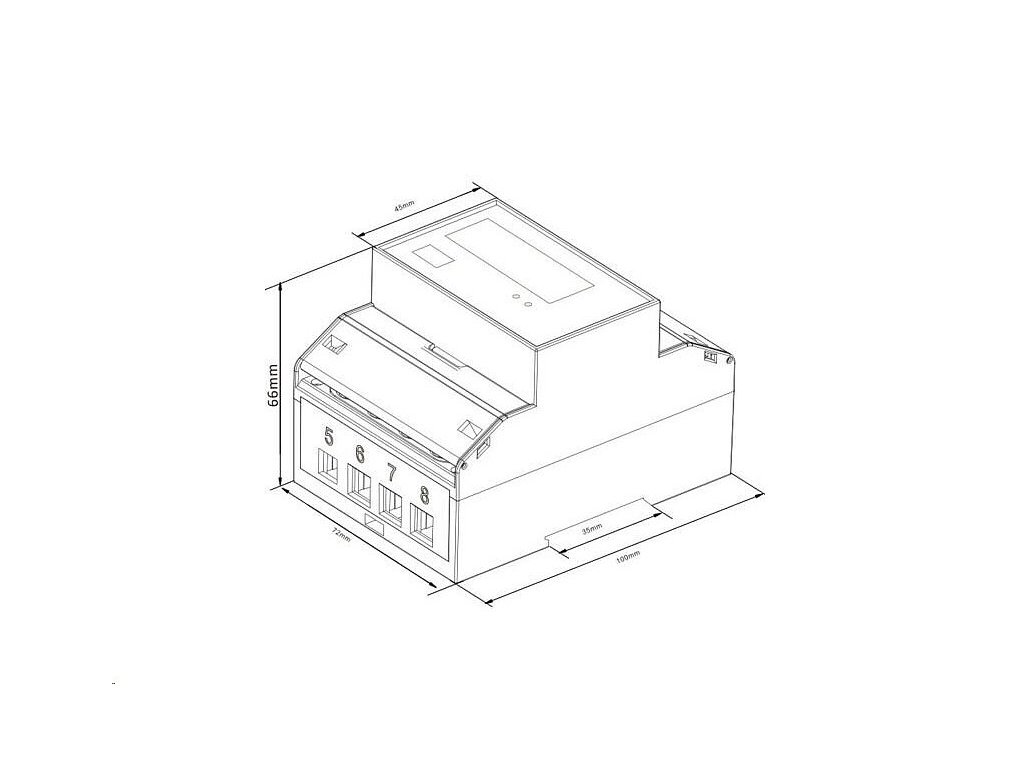

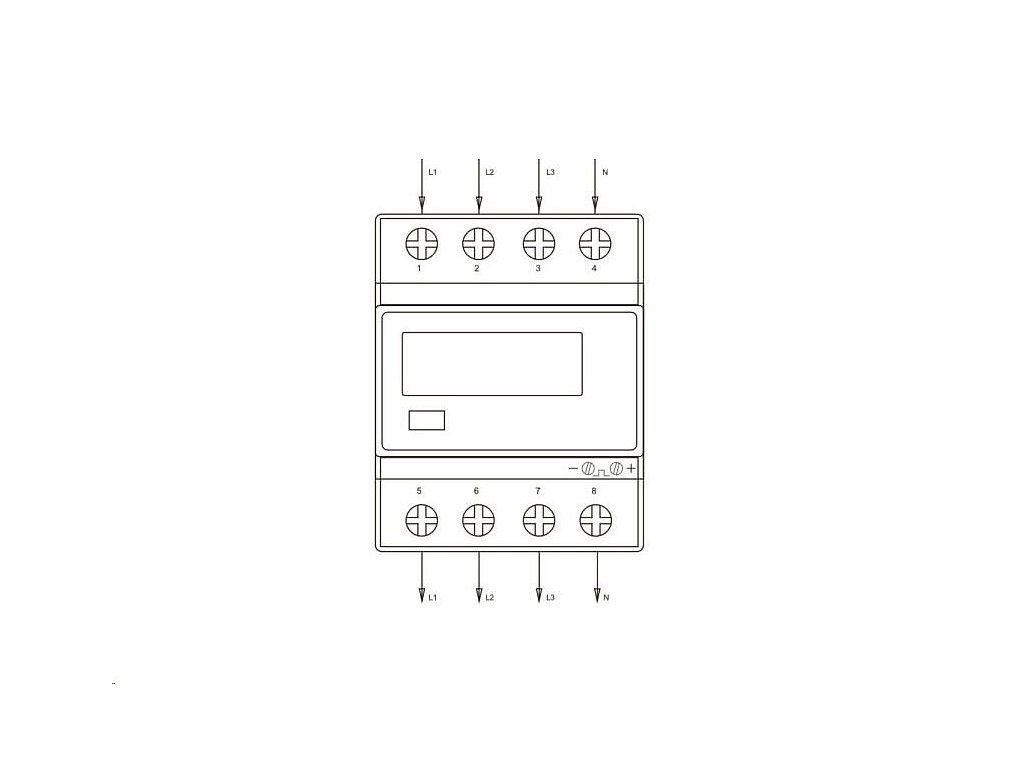

Meradlo má jednoduchú obsluhu, montuje sa na lištu DIN a pripája sa k spotrebiču, ktorý bude monitorovať. Dokáže merať široký rozsah prúdu a sám má nízku spotrebu energie. Vďaka malým rozmerom a hmotnosti sa s ním veľmi ľahko manipuluje a po umiestnení na lištu DIN zaberá málo miesta.

Merací prístroj možno použiť ako špecifikovaný merač aktívnej energie na použitie v obytných, obchodných a ľahkých priemyselných aplikáciách. certifikát MID (podľa európskej smernice o meracích prístrojoch 2004/22/ES). skratka MID pochádza z anglických slov Measuring Instruments Directive. Samotná smernica sa vzťahuje na kategórie meracích prístrojov (aktívnych meračov).

Prevádzkové parametre

• trieda presnosti  1
• medzinárodná norma pre presnosť merania aktívnej energie IEC 62053-21/EN EN50470-1/3
• pracovná teplota  -20°C/+ 55°C
• teplota skladovania  -40°C/+70°C
• referenčná teplota   +23°C +/- 2°C
• prevádzková vlhkosť  ≤ 90%
• skladová vlhkosť   ≤ 95 %
• čas spustenia  10 sekúnd
• ochrana proti vode a prachu  IP51
• mechanické prostredie  M1
• trieda ochrany  II

Technické parametre


• Nominálne napätie 230/400 V AC (3~)
• Prevádzkové napätie  80%-120% Un
• odolnosť  4kV-1m AC
• odolnosť voči nárazovému napätiu  6kV-1,2/50µS
• základnýprúd  (ld) 10A
• maximálny menovitý prúd  100A
• spúšťací prúd  0,4 % lb
• odolnosť proti preťaženiu  30 Imax - 0,01s
• pracovná frekvencia  50 Hz +/- 10 %
• príkon  2 W/10VA/fázu
• zobrazenie  1000 imp/kWh

UPOZORNENIE

Vzhľadom na riziko spojené s možným nesprávnym zapojením zariadenia odporúčame, aby inštaláciu vykonala kvalifikovaná osoba s elektrotechnickou kvalifikáciou. Za neodborné zapojenie a prípadné škody tým spôsobené nenesieme zodpovednosť.
