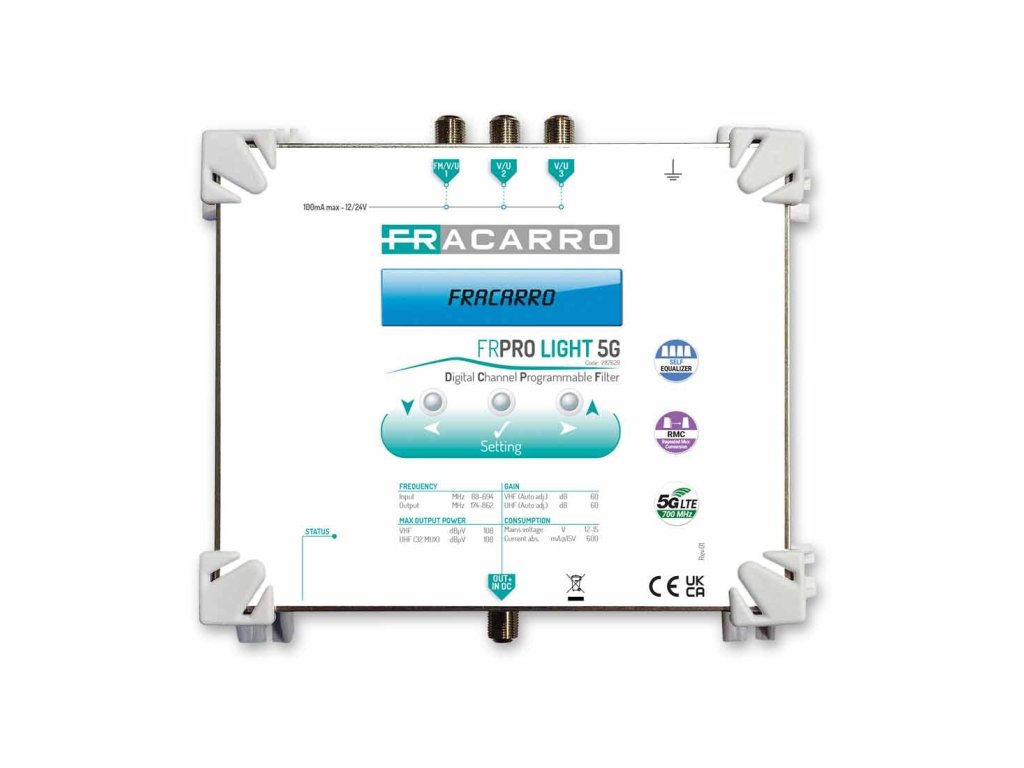

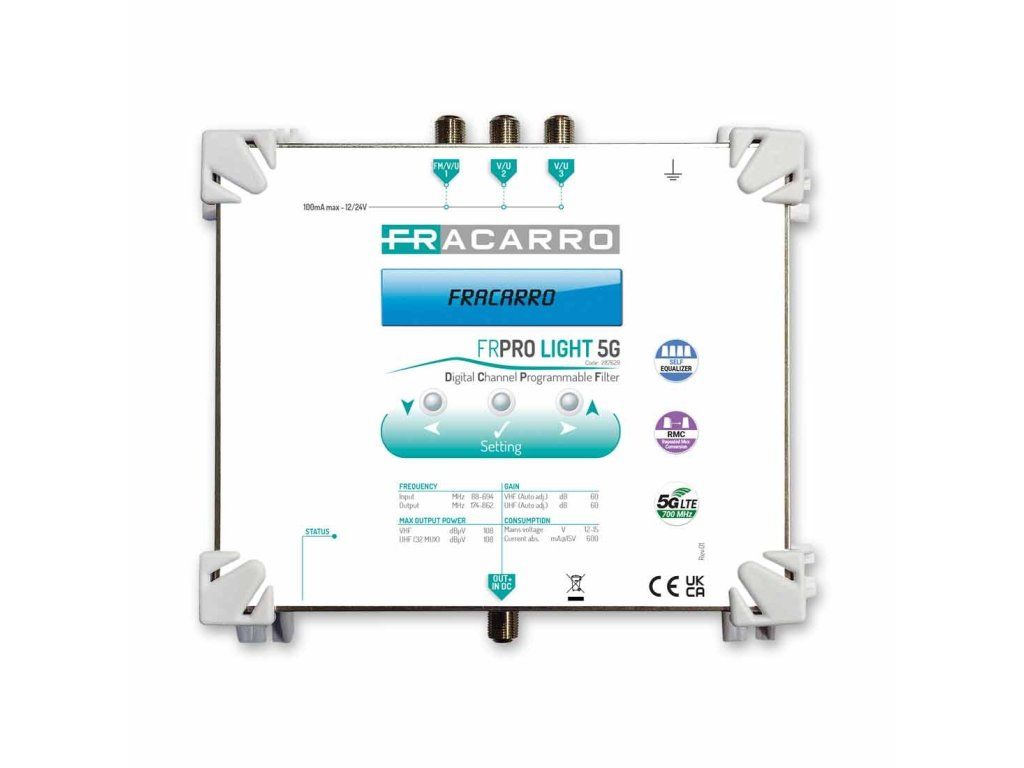

Fracarro FRPRO LIGHT 5G - programovatelný zesilovač

Podrobný popis

Fracarro FRPRO LIGHT 5G je programovatelný kanálový zesilovač se selektivními filtry a 5G/LTE ochranou pro stabilní rozvod DVB-T/T2 v bytových i firemních instalacích. Zpracuje a sloučí multiplexy ve VHF i UHF pásmu, výstup přitom dokonale vyrovná – výsledkem je čistý signál v celé síti bez přeslechů a přebuzení. Tři vstupy (FM+VHF+UHF a 2× VHF/UHF) a až 32 flexibilních filtrů po 1–6 kanálech dávají přesnou kontrolu nad každým muxem; typická výstupní úroveň dosahuje až 108 dBµV, selektivita 50 dB @ 1 MHz a MER až 35 dB.
Funkce Self Equalizer pravidelně skenuje vstupy, automaticky zesílí detekované kanály a vyrovná je na výstupu; po krátkém výpadku napájení může běžet sama, případně ji lze softwarem spustit či vypnout. Automatic Gain Control pracuje na každém jednotlivém multiplexu, takže i kolísající signály zůstávají stabilní. Při překryvu stejných kanálů na více vstupech umí Repeated Mux Conversion ponechat silnější zdroj, nebo převést slabší multiplex na volné frekvence v rozsahu 694–862 MHz – ideální pro oblasti s více zdroji příjmu. Trvalá 5G/4G LTE filtrace (>40 dB) chrání rozvod před rušením z mobilních sítí; k dispozici je izofrekvenční filtrování i kanálová konverze.
Instalace je rychlá a přímočará: nastavení probíhá na čelním displeji s klávesnicí s okamžitým zobrazením vstupních i výstupních úrovní. Pro předzesilovače nechybí vzdálené napájení 12/24 V (100 mA) se zkratovou ochranou a uzamčení konfigurace PINem. Spolehlivý provoz v interiéru podporuje rozsah −5 až +50 °C a krytí IP20. Externí napájecí zdroj je součástí balení.

Funkce a vlastnosti

• programovatelný kanálový zesilovač se selektivními filtry a 5G/LTE ochranou

• zpracování a distribuce více DVB-T/T2 multiplexů ve VHF i UHF pásmu

• Self Equalizer – automatické skenování vstupů a vyrovnání úrovní na výstupu (automaticky po krátkém výpadku nebo na pokyn)

• Automatic Gain Control na každém jednotlivém multiplexu

• Repeated Mux Conversion – ponechání silnějšího zdroje nebo převod slabšího muxu na volné 5G/4G frekvence

• izofrekvenční filtrování nebo kanálová konverze

• rychlá instalace a programování přes integrovaný displej a klávesnici s průběžným odečtem vstupních i výstupních úrovní

• uzamčení konfigurace PINem

• externí napájecí zdroj v balení

Specifikace produktu

EAN
8016978106813

Počet vstupů
3

Typy vstupů
FM+VHF+UHF, 2× VHF/UHF

Počet výstupů
1

Konektory (vstup/výstup)
F (female)

Programovatelné filtry
Flexible Matrix 32 / 1–6 kanálů

Frekvenční pásma (výstup)
88–108 / 174–240 / 470–862 MHz

TV frekvenční rozsah (UHF)
470–694 MHz (pevná 5G/4G LTE filtrace >40 dB)

DAB III pásmo
174–240 MHz

Dynamický rozsah AGC
>60 dB

Max. výstupní úroveň
108 dBµV (pro každý filtr VHF/UHF)

Nastavení zisku (UHF/VHF)
20 dB

Nastavení zisku VHF (jemné)
15 dB

Selektivita filtru
50 dB @ 1 MHz

MER (III+DAB/UHF)
35 dB

Zpětné ztráty
<10 dB

Rozsah vstupní úrovně (VHF) – Self Equalizer / manuál
45–109 dBµV / 37–109 dBµV

Rozsah vstupní úrovně (UHF) – Self Equalizer / manuál
45–109 dBµV / 37–109 dBµV

Napájecí napětí
12–15 V DC

Příkon
9 W

Vzdálené napájení předzesilovače
12/24 V, až 100 mA

Provozní teplota
−5 až +50 °C

Krytí
IP20

Rozměry produktu
195 × 165 × 50 mm

Rozměry balení
270 × 230 × 70 mm

Hmotnost produktu
0,65 kg

Hmotnost balení
1,04 kg

Shoda s normami
EN60065:2004-06, EN50083-2:2002-05
