FVE SAP25H konštrukcia na rovnú strechu 25st. pre FV panel š.113mm , horizontálne

Podrobný popis

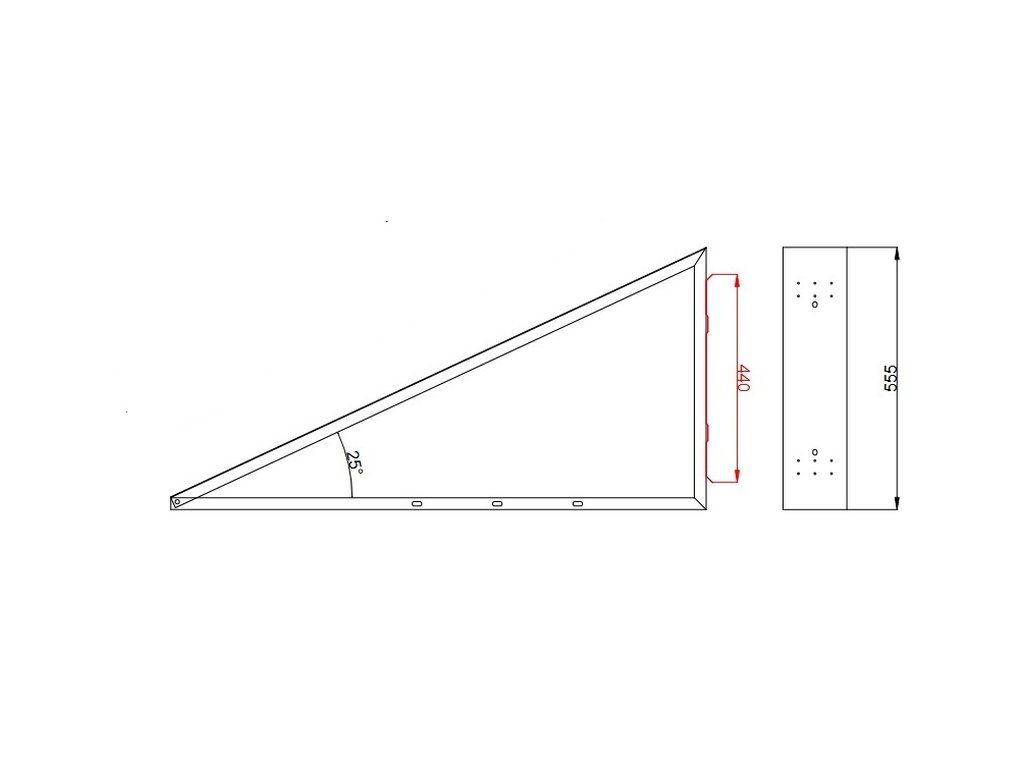

FVE SAP25H konštrukcia na plochú rovnú strechu 25st. pre FV panel š.113mm , horizontálne


Konštrukcia na uchytenie fotovoltaických panelov najmä na rovnú plochú strechu
Je vyrobená z materiálu Magnelis tak, aby mala čo najdlhšiu životnosť.
Je určená pre panely šírky 113,4mm s tým, že má nitované matky M8 pre uchytenie panelu štandardnými koncovými "Z" úchytmi podľa výšky panelov.
Konštrukcia sa vyznačuje veľmi jednoduchou montážou
Použitý materiál hrúbka Magnelis hrúbka 1,5mm šírka 135mm x 25mm
Na 1 panel sa používajú 2 tieto konštrukcie, na 2 panely 3ks atď.
Konštrukciu je vhodné podlepiť zo spodnej časti 2x samolepiacej fólie typu EDPM alebo Regupol tak, aby nepoškodzovala strechu.

Do jednotlivých profilov je potrebné umiestniť vhodné zaťažovacie betónové dlaždice, kocky, palisády a pod., s tým že krajné by mali byť aspoň 30kg.

Ku konštrukciám sú dostupné zavetrávacie plechy s dĺžkou, ktorá musí byť dlhšia ako je použitý panel a šírke 300mm. ol

Dĺžka konštrukcie pri preprave v rozloženom stave je: 294x13x3cm
