Kliešťový multimeter UNI-T UT201R

Podrobný popis

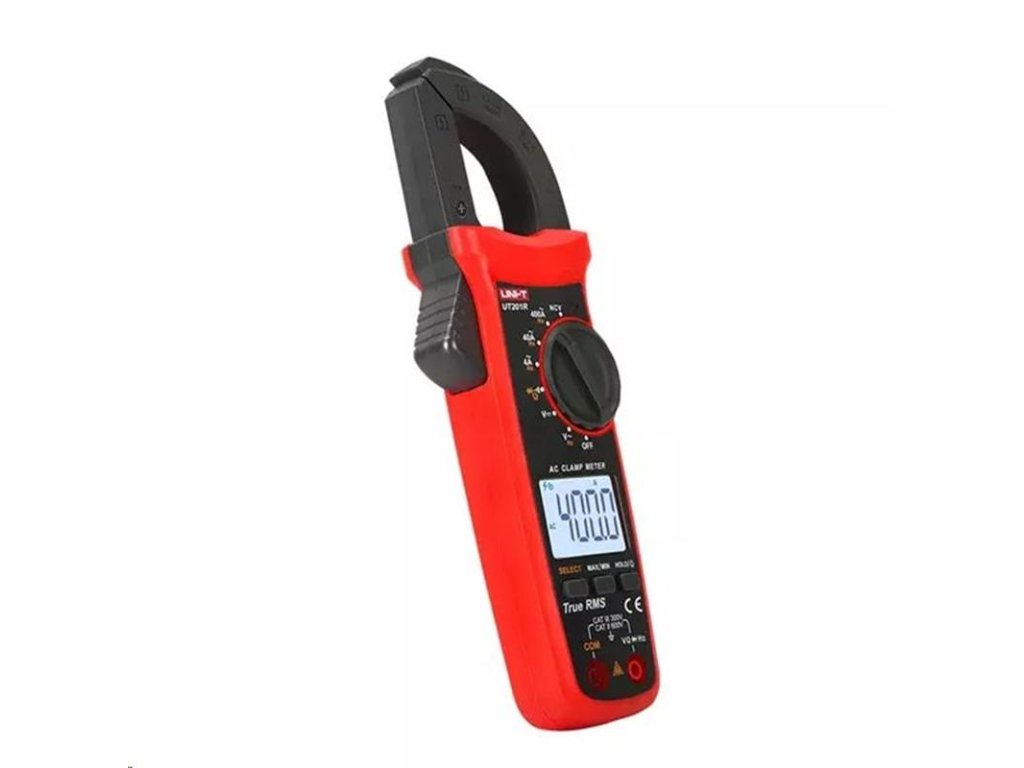

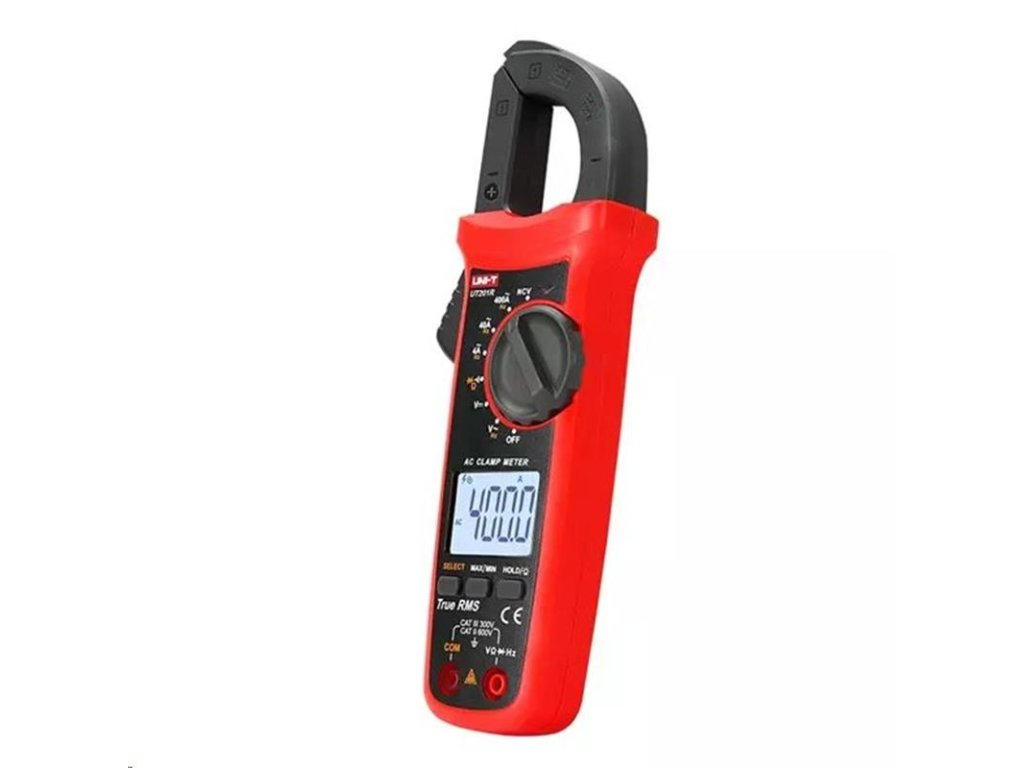

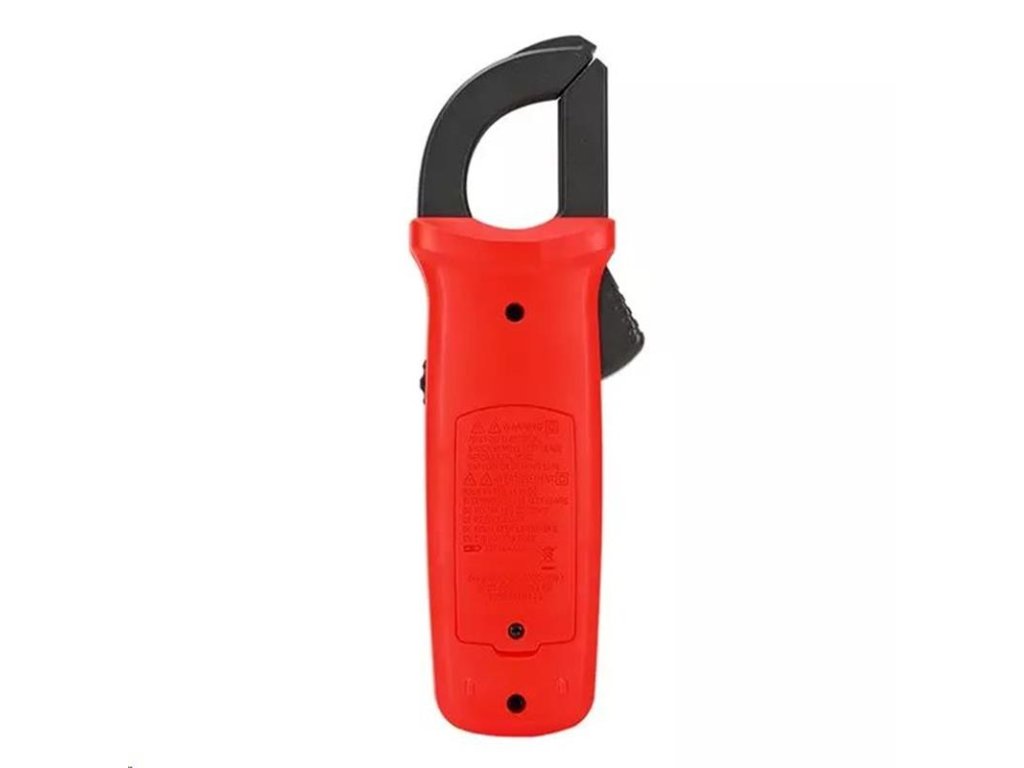

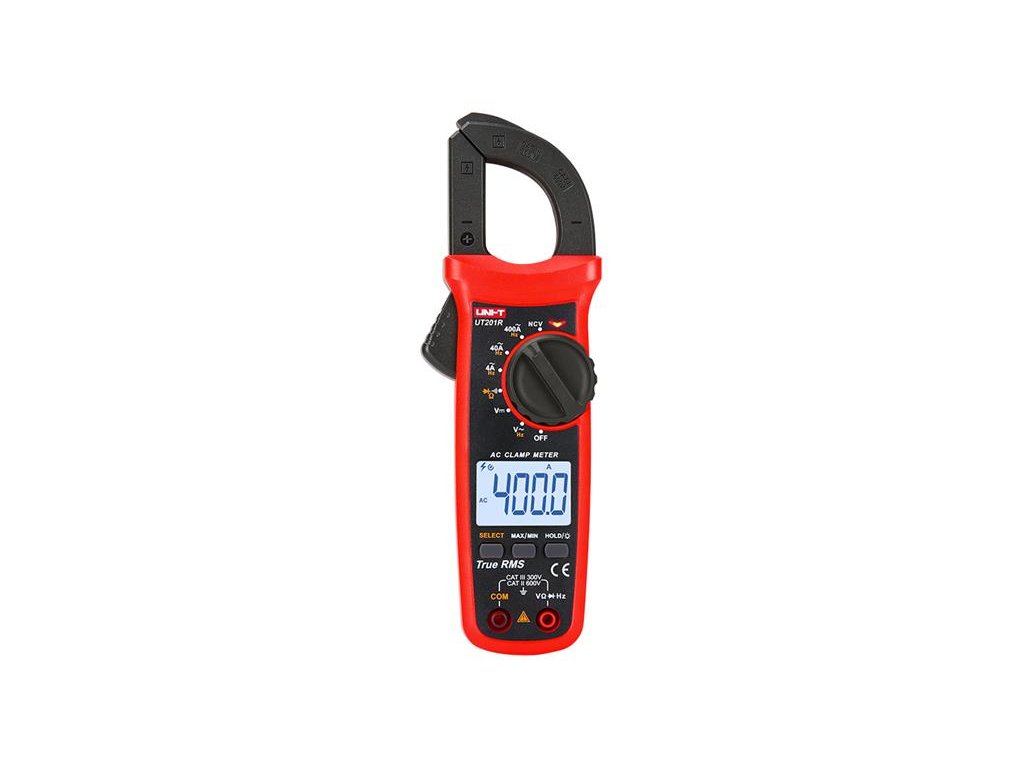

Kliešťový merač UNI-T UT201R

Digitálny kliešťový merač UT201R sa používa na meranie striedavých a jednosmerných napätí do 600 V, striedavých prúdov do 400 A a frekvenčných napätí do 600 V. Na všetkých rozsahoch má ochranu proti napätiam vyšším ako 600 V a zvukový a optický alarm.

Štvormiestny viacsegmentový displej má rozmery 37 x 25 mm s podsvietením a rýchlou obnovovacou frekvenciou (3 krát/s). Otvorenie čeľuste umožňuje meranie na kábloch s priemerom až 28 mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekciu vodičov pod napätím v dvoch citlivostiach -EFLo a - EFHi pre NN 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotu sondy na skúšobných kábloch umožňuje meranie na rozvodoch NN CAT III bez nebezpečenstva vzniku elektrického oblúka. Bez krytov hrotov je možné merať len na rozvodoch NN CAT II.

Napájacia batéria 2 ks 1,5 V R03. Príkon merača je približne 1,8 mA. Obvod má funkciu automatického šetrenia energie. Spotreba v režime spánku je <11µA, čo účinne predlžuje životnosť batérie na približne 400 hodín.

meranie napätia, prúdu a frekvencie vysokého napätia do 600 V
bezkontaktné snímanie elektrického poľa (NCV)
• Viacsegmentový displej a zvukový/vizuálny alarm
• Ochrana pred napätím vyšším ako 600 V v celom rozsahu
• Automatické prepínanie rozsahov
• Garantovaná presnosť od 1 % do 100 % rozsahu

Technické špecifikácie:

Napätie jednosmerného prúdu: 400,0 mV / 4V / 40V / 400V / 600V - Presnosť: ±(0,7%+3)
• Vstupná impedancia cca 10MOhm
• Ochrana proti preťaženiu pri 600Vrms

• napätie striedavého prúdu: 4V/40V/400V/600V - presnosť: ±(0,8%+5)
• Presnosť monitorovania frekvencie pri meraní striedavého napätia medzi 10 až 10k ±(1,0%+5) pri rozlíšení 0,01Hz až 0,01kHz
ochrana proti preťaženiu pri 600Vrms
• Vstupná impedancia približne 10MOhm

• prúd striedavého prúdu: 4A/40A/400A - Presnosť: ±(2,0%+10)
• Presnosť monitorovania frekvencie pri meraní striedavého prúdu medzi 50 a 100Hz je ±(1,0%+5) pri rozlíšení 0,1Hz
• Ochrana proti preťaženiu pri 420A

• Odolnosť: 400Ohm / 4kOhm / 40kOhm / 400kOhm / 4MOhm / 40MOhm - Presnosť: ±(0,8%+5)
• Ochrana proti preťaženiu pri 600 Vrms

• Kontrola spojitosti obvodu:
• Ak je nameraný odpor menší ako 10Ohm, zaznie nepretržitý signál obvodu
• Keď je nameraný odpor väčší ako 31Ohm, signál rozpojeného obvodu nezaznie
• Napätie otvoreného obvodu približne 2,0 V
• Meranie v rozsahu 400Ohm
• Ochrana proti preťaženiu pri 600 Vrms

• Meranie diód:
• V priepustnom smere je úbytok napätia na polovodičovom prechode menší alebo rovný 2 V
• Pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8 V
• Napätie v otvorenom obvode je približne 2,2 V
• Meranie v rozsahu 4V

Bezkontaktné snímanie elektrického poľa (NCV):
• Umožňuje detekciu vodičov pod napätím v dvoch citlivostiach -EFLo a - EFHi pre NN 110V/50/60Hz a 230V/50/60Hz.


meranie maximálnych a minimálnych hodnôt: áno
• Podržanie údajov (HOLD): áno
• Indikácia slabej batérie: áno
• Automatické vypnutie: áno
• Napájanie: 2x 1,5 V batérie AA (R03)
• Veľkosť podsvieteného displeja: 37 mm x 25 mm
• Rozmery výrobku: 215 mm x 63 mm x 36 mm
• Čistá hmotnosť výrobku: 248 g
• Farba výrobku: červená a sivá

Obsah balenia:

kliešťový multimeter UT201R: 1ks
• Testovacie káble: 1 pár
• Batéria 1,5 V (R03): 2ks
• Návod na použitie: 1ks
