Multimeter UNI-T UT622E

Podrobný popis

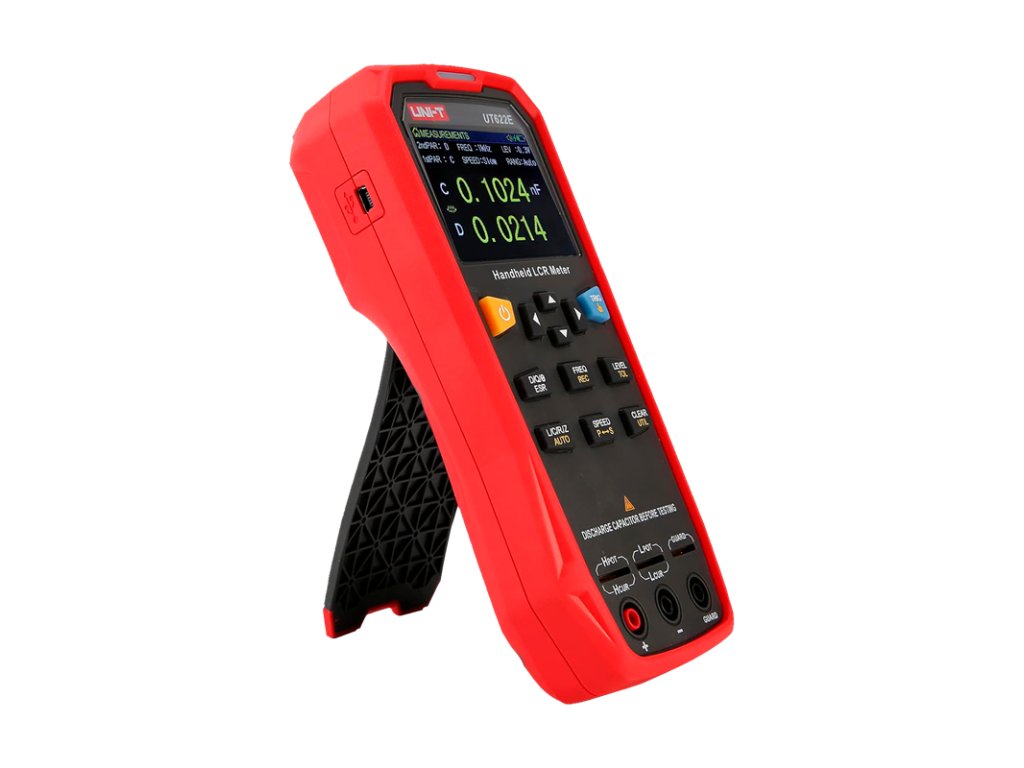

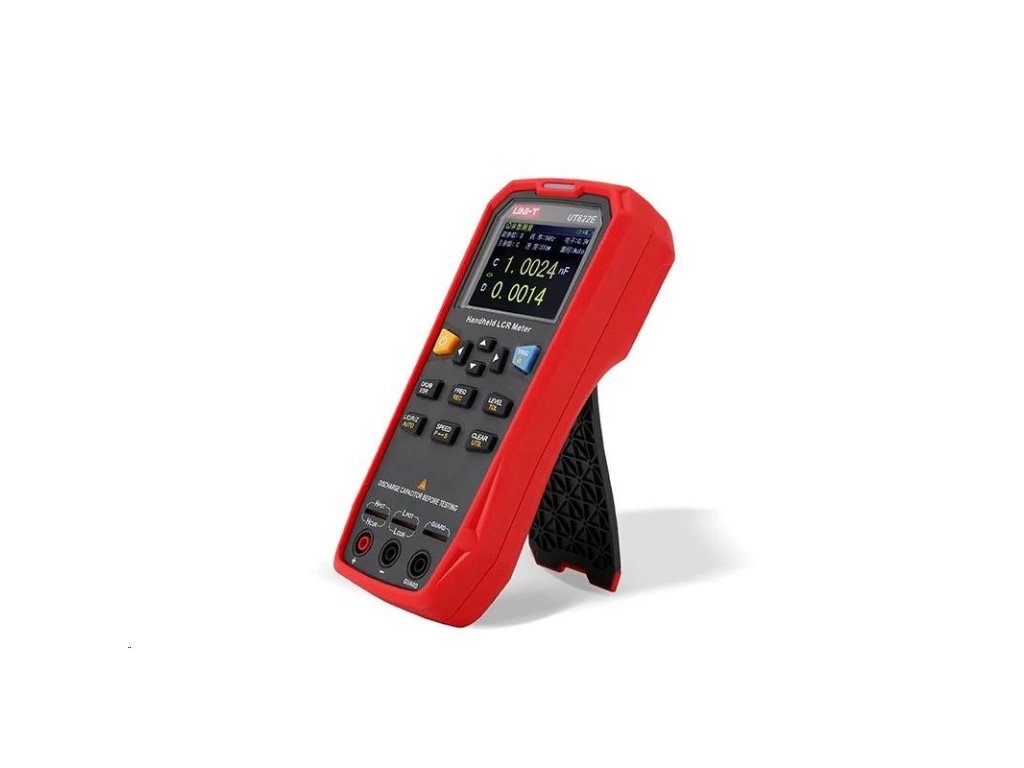

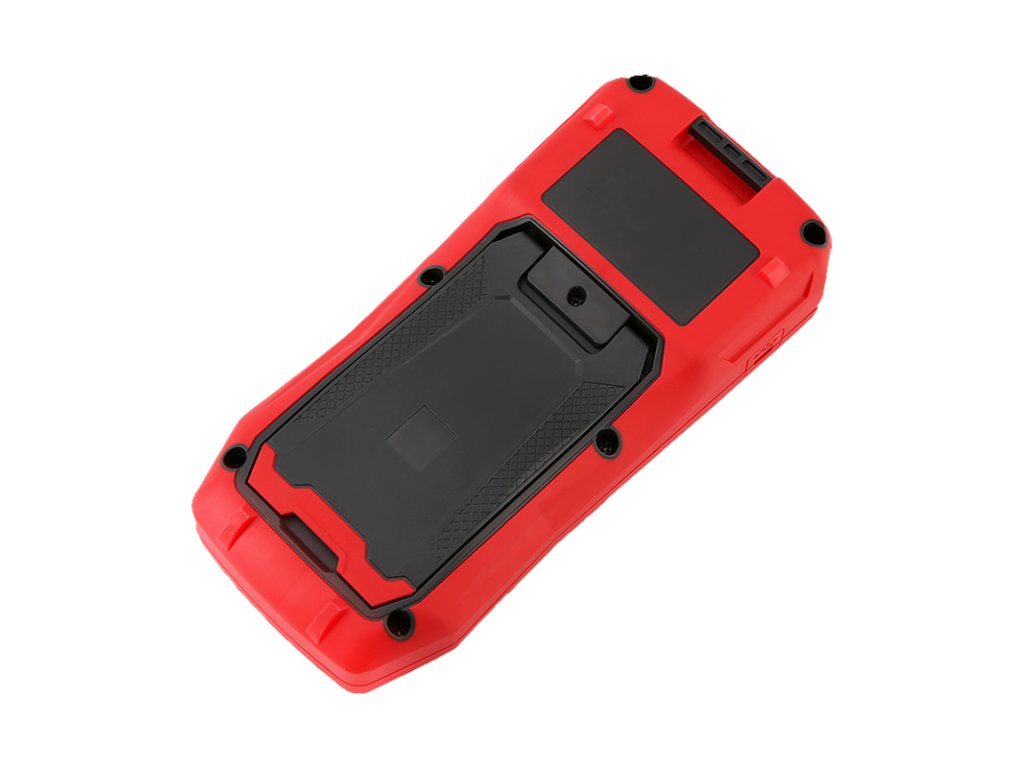

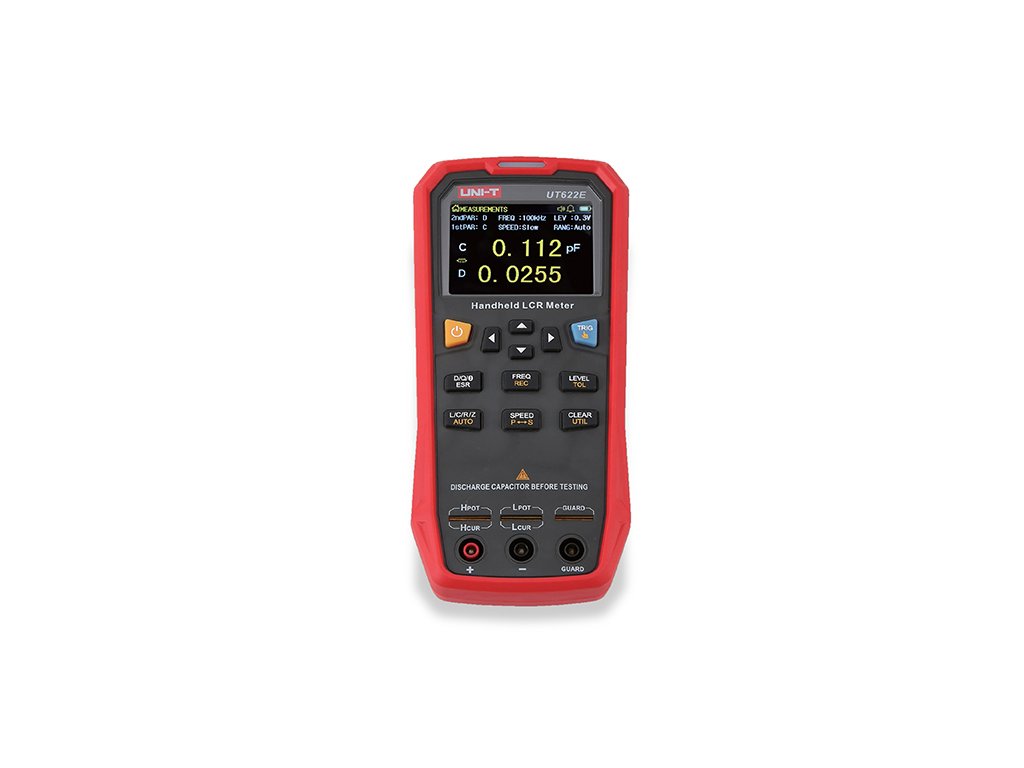

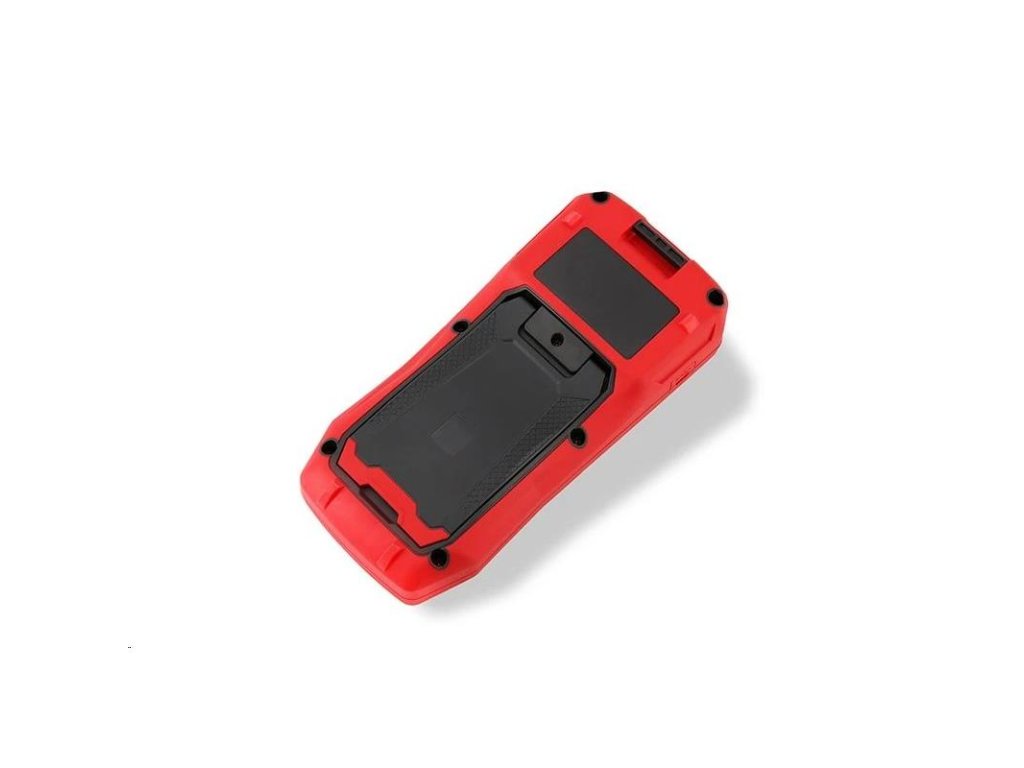

Multimeter UNI-T UT622E

Prístroj UT622E LRC je ručný merací prístroj súčiastok - cievok (indukčnosti), rezistorov (odporu) a kondenzátorov (kapacity), všeobecnej impedancie Z a odporu DCR voči jednosmernému prúdu a ich sekundárnych vlastností: stratového faktora, faktora kvality, fázového uhla v stupňoch, fázového uhla v radiánoch a ekvivalentného sériového alebo paralelného odporu.

Parametre súčiastok sa merajú striedavým napätím s voliteľným kmitočtom 100Hz, 120Hz, 1kHz, 10kHz, 100kHz a voliteľnou amplitúdou 0,1Vrms, 0,3Vrms, 1,0Vrms pri výstupnej impedancii zdroja signálu 100Ohm.

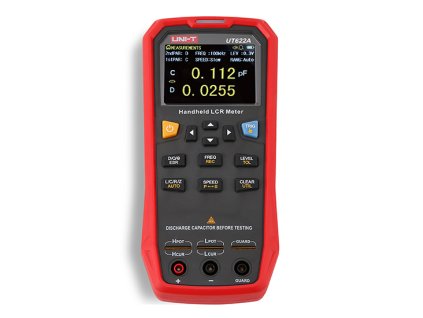

Prístroj UT622E má, oproti prístroju UT622A, voľbu aj meranie jednosmerným napätím 1,0V. Najvyššia presnosť merania je 0,1%.

Prístroj má intuitívny TFT LCD displej s uhlopriečkou 2,8 palca a nastaviteľným jasom podsvietenia v desiatich stupňoch, zabudovaný veľkokapacitný Li-Pol akumulátor 1800mAh a miniUSB konektor na nabíjanie a prenos dát do PC. Maximálna hodnota displeja pri meraní primárnych parametrov je 99999 a minimálna hodnota pri meraní sekundárnych parametrov je 0,0001.

Režim merania - jedno meranie spúšťané tlačidlom TRI alebo príkazom z PC; alebo nepretržité meranie s nastaviteľnou rýchlosťou spúšťania testovania 20x/sec, 5x/sec, 2x/sec. Konfigurácia terminálov 4+1n (UTR-L100k-H) alebo 2+1 (po dokúpení testovacích káblov UTR-002 s krokosvorkami).

Prístroj je svojou technologickou vyspelosťou vhodný aj na profesionálne určenie - v spojení s počítačom (PC) vytvorí stanovište na triedenie súčiastok podľa zadanej tolerancie parametrov a je využiteľný vo výrobných linkách, laboratóriách atď.

• Ručný RLC merač primárnych a sekundárnych parametrov súčiastok
• Veľký podsvietený, intuitívny displej TFT LCD, 10 stupňov jasu
• Rozsah displeja je maximálne 99999
• Najvyššia presnosť 0,1%
• Možnosť výberu súčiastok podľa zadanej tolerancie
• Meranie striedavým napätím 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Voliteľná amplitúda striedavého napätia 0,1 Vrms, 0,3 Vrms, 1,0V rms
• Možnosť merania DCR jednosmerným napätím 1,0V
• Voľba ekvivalentného režimu (pre Z <100Ohm sériový, pre Z >10kOhm paralelný)
• Automatická identifikácia súčiastky
• Zabudovaný veľkokapacitný Li-Pol akumulátor: 1800 mAh
• Napájanie + nabíjanie: adaptér DC 5V ±0,25V, >1A
• Činnosť na jedno nabitie akumulátora: typicky 8 hodín
• Funkcia v režime záznamu a štatistiky dát: AVG, MAX, MIN
• Zvukový tón pri stlačení tlačidiel: áno, možno vypnúť / zapnúť
• Možnosť uzamknutia tlačidiel: áno
• Automatické vypnutie: áno po 5, 15, 30, 60 minútach, alebo vypnuté
• Dátové rozhranie: mini USB
• Prenosová rýchlosť dát do PC: 9600/19200/38400 Baudov
• Akustický a optický alarm porovnania výsledkov tolerancií: vypnuté, vyhovuje, nevyhovuje
• Výber zvukového alarmu: krátke pípnutie, dlhé pípnutie, dve krátke pípnutia
• Vynulovanie testera pri otvorenom alebo skratovanom obvode: áno
• Nastavenie hodnoty tolerancie od nominálu: 1% až 20%, predvolené 5%
• Počítanie súčiastok: všetkých, vyhovujúcich, nevyhovujúcich

TECHNICKÉ ŠPECIFIKÁCIE:

• Rozsah merania primárnych parametrov impedancií:

Indukčnosť L // 0,001 µH až 9999,9 H // 1 / 0,1 / 0,01 / 0,001 µH
Kapacita C // 0,001 pF až 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
Odpor R // 0,0001 Ohm až 99,999 MOhm // 0,0001 Ohm
Všeobecná impedancia Z // 0,0001 Ohm až 99,999 MOhm // 0,0001 Ohm
Odpor jednosmernému prúdu DCR // 0,1 mOhm až 999,99 kOhm // 0,1 m?

• Rozsah merania sekundárnych parametrov impedancií:

Stratový faktor D // 0,0001 až 9,9999 // 0,0001
Faktor kvality Q // 0,0001 až 99999 // 0,0001
Fázový uhol v stupňoch deg // -179,9° až 179,99° // 0,01°
Fázový uhol v radiánoch rad // -3,142 rad až 3,1416 rad // 0,001 rad
Ekvivalentný odpor ESR // 0,01 mOhm až 999,99 Ohm // 0,01 mOhm

• Displej: podsvietený TFT LCD displej s uhlopriečkou 2,8"
• Rozsah displeja: maximálne 99999
• Presnosť: najlepšia 0,1%
• Výber súčiastok podľa nastavenej tolerancie: áno
• Meranie v režime DCR: napätím DC 1,0V
• Meranie striedavým napätím: AC 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
• Amplitúda meracieho napätia: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
• Prenos dát do PC: áno, po inštalácii softvéru do PC
• Napájanie: Li-Pol akumulátor 1800mAh a(lebo) adaptér DC 5V ±0,25V, >1A
• Automatická správa nabíjania: aj pri vypnutom prístroji
• Nabíjacie a dátové rozhranie: mini USB
• Pracovné prostredie: teplota 5 až 35°C, vlhkosť ≤80%°C
• Hmotnosť bez batérií: 305g
• Rozmery výrobku (V x Š x H): 190 x 90 x 44 mm
• Certifikácia bezpečnosti a EMC: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

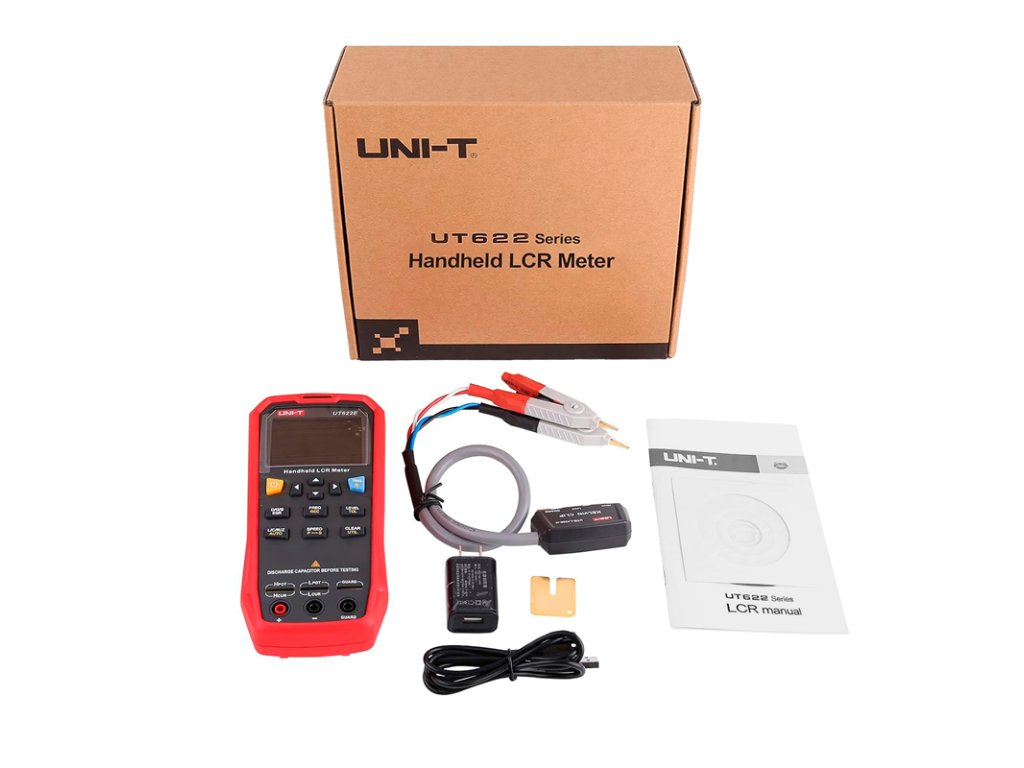

OBSAH BALENIA:

• Prístroj UT622E
• Kábel rozhrania USB
• Štvorpólové testovacie káble UTR-L100k-H
• CD (softvér pre PC)
• Pozlátená skratovacia doska UTR-001
• Návod na použitie
