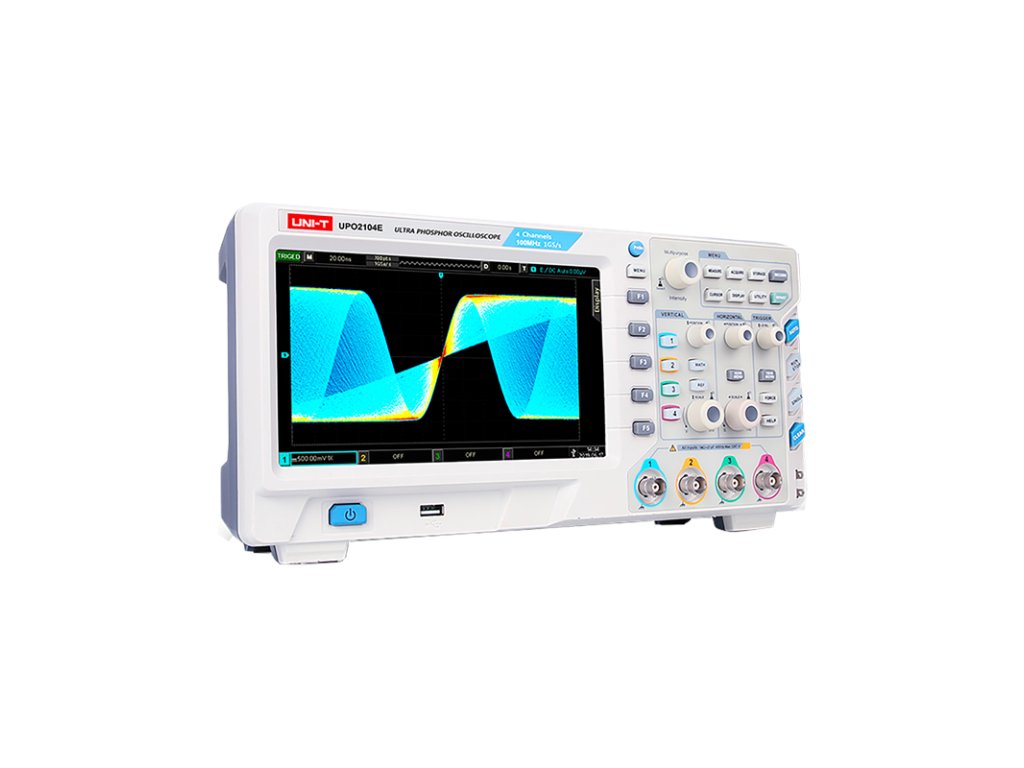

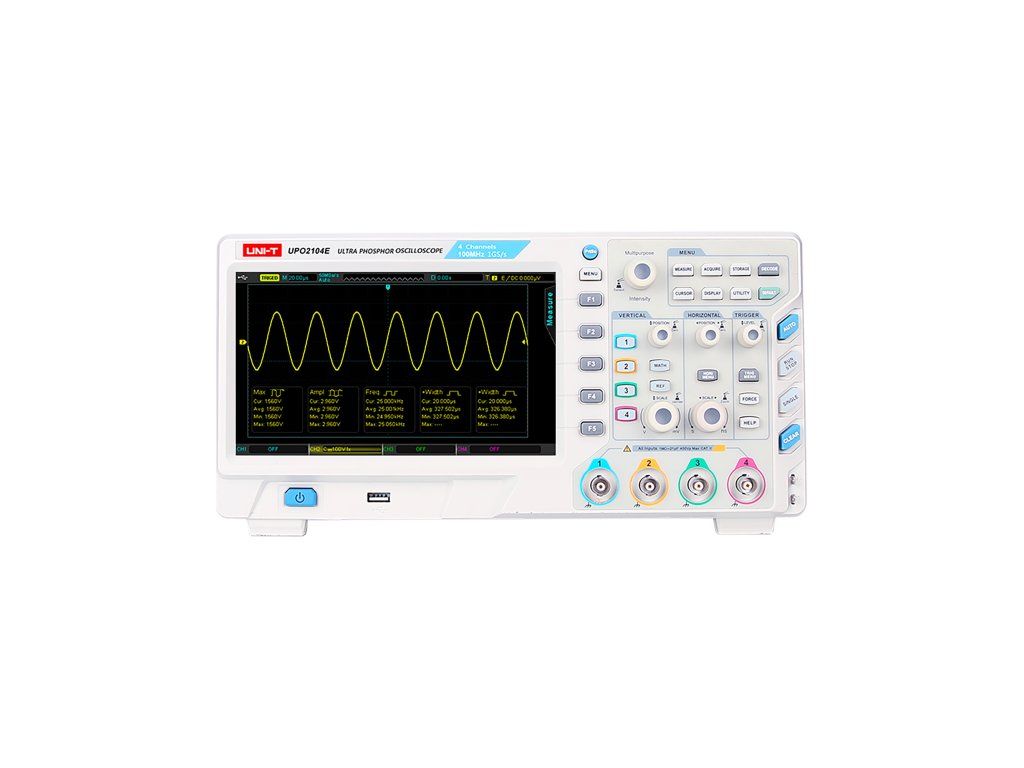

Osciloskop UNI-T UPO2102

Podrobný popis

Osciloskop UNI-T UPO2102

• Analogová šírka pásma: 100 MHz
• Čas vzostupu: <=3,5 ns
• Počet kanálov: 2
• Vzorkovacia frekvencia: 1 GS/s
• Hĺbka pamäti: 56 Mpts (1 kanál)
• Rýchlosť zachytávania: 200 000 wfms/s
• Časová základňa: 5 ns/div~50 s/div
• Vstupná impedance: (1MOhm ±2%) II (20 pF ±3 pF)
• Citlivosť vertikálneho vychýlenia: 1 mV /div~20 V/div (1M?)
• Presnosť zosilnenia signálu: <=±3%
• Záznam prúdu: 65 000 snímkov
• Spôsoby spúšťania: Hrana, šírka pulzu, runt, okno, N-hrana, oneskorenie, časový limit, trvanie, nastavenie/zadržanie, sklon, video, kód
• Možnosti dekódovania sériovej sbierky: RS232/UART, I2C
• Operácie s prúdom: A+B, AB, AxB, A/B, FFT, logické operácie, pokročilé
• Automatické meranie 27 parametrov: Peak-Peak, Amplituda, Maximum, Minimum, Hore, Do, Stred, Stred, Stredná hodnota cyklu, RMS, RMS cyklu, Plocha, Plocha cyklu, Prekmit, Predstrel, Frekvencia, Cyklus, Čas vzostupu, Čas poklesu, Kladný pulz, Záporný pulz, Kladný pomer záťaže, Záporný pomer záťaže, Oneskorenie A->B (vzostupná hrana), oneskorenie A->B (sestupná hrana), oneskorenie B->A (vzostupná hrana), oneskorenie B->A (sestupná hrana).
• Typy zobrazenia výsledkov: 5 výsledkov súčasne
• Statistika merania: Priemer, Max, Min, štandardná odchýlka, počet meraní
• Frekvenčné okno: 6 bitov
• Rozhranie: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
• Napájanie: 100V~240VAC, 50Hz/60Hz
• Displej: 8” TFT LCD, WVGA (800×480 px)
• Hmotnosť: 4,5 kg
• Rozmery: 370 x 185 x 115 mm
