Johansson 6711 Revolution programovateľný zosilňovač

Podrobný popis

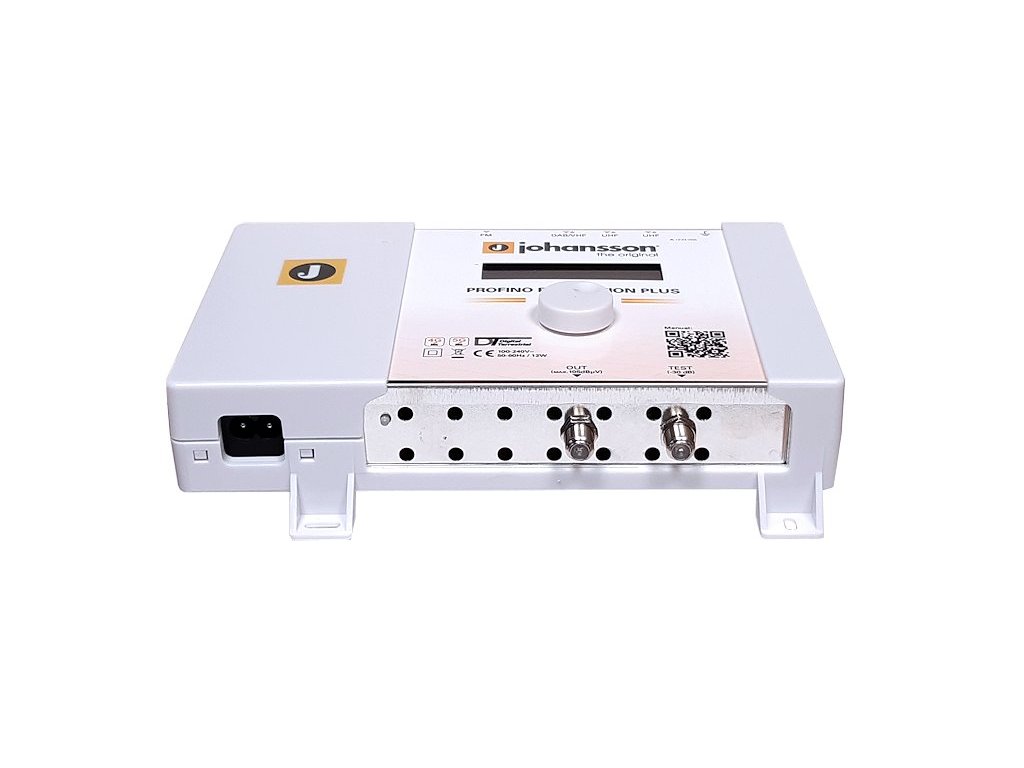

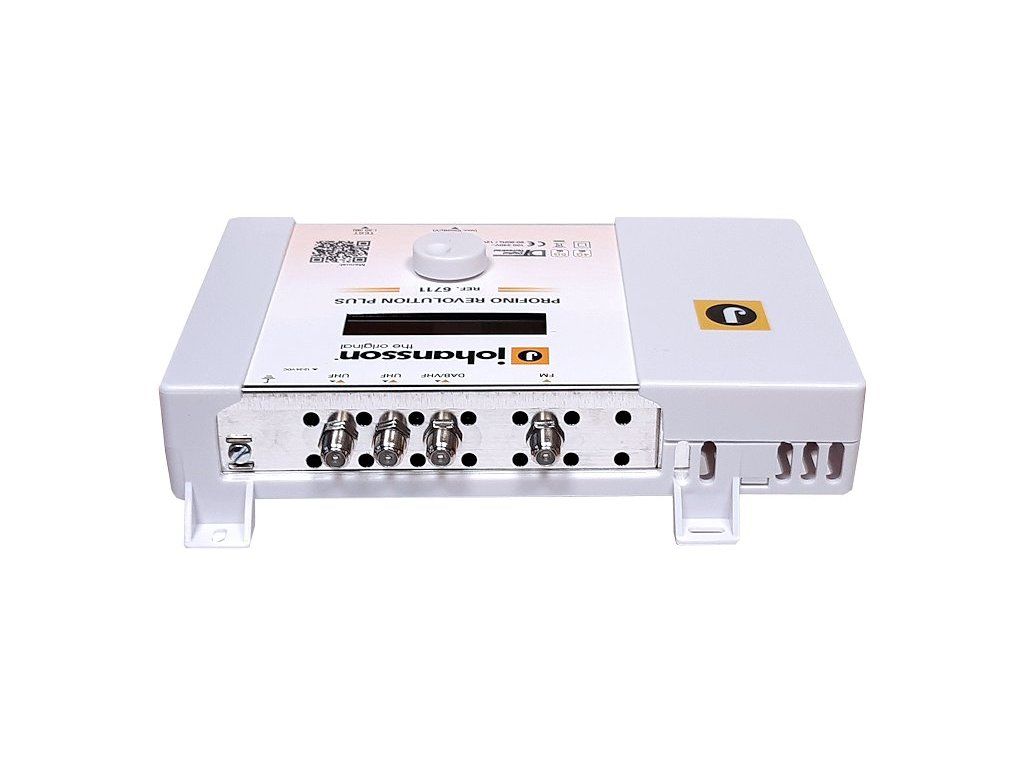

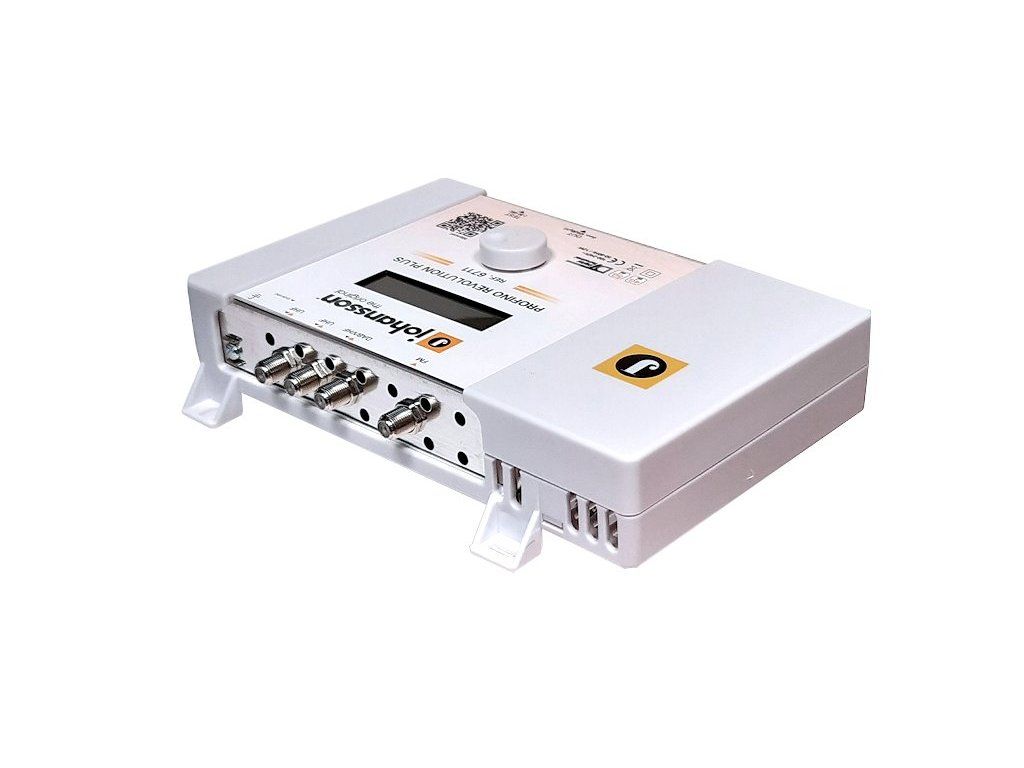

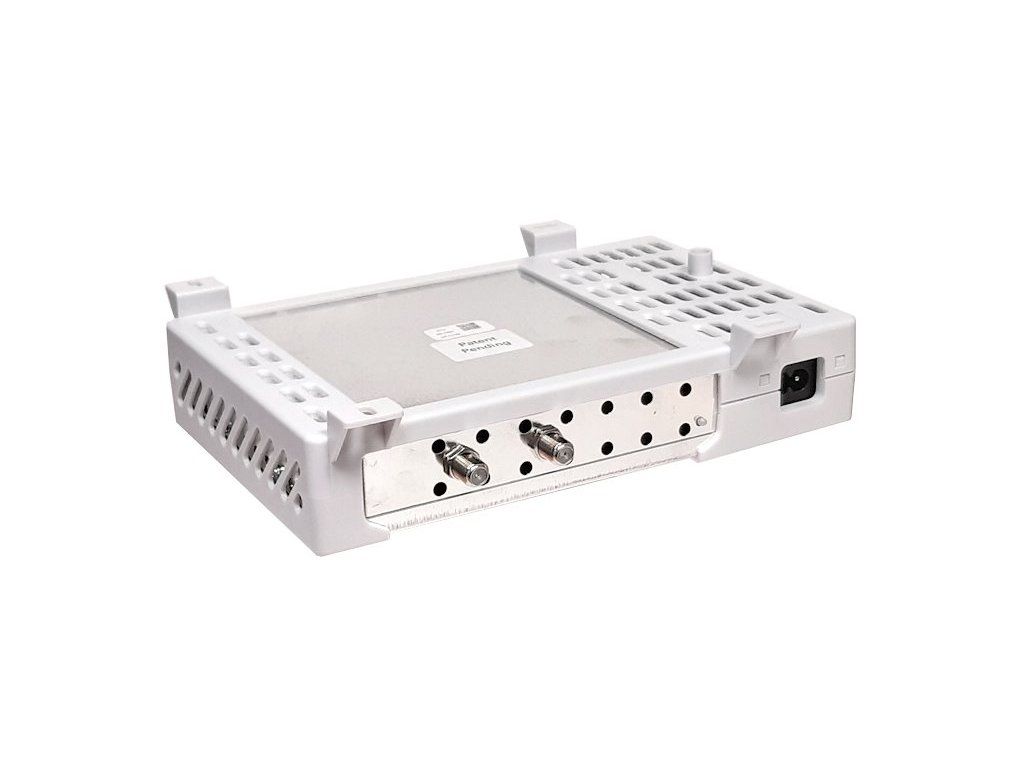

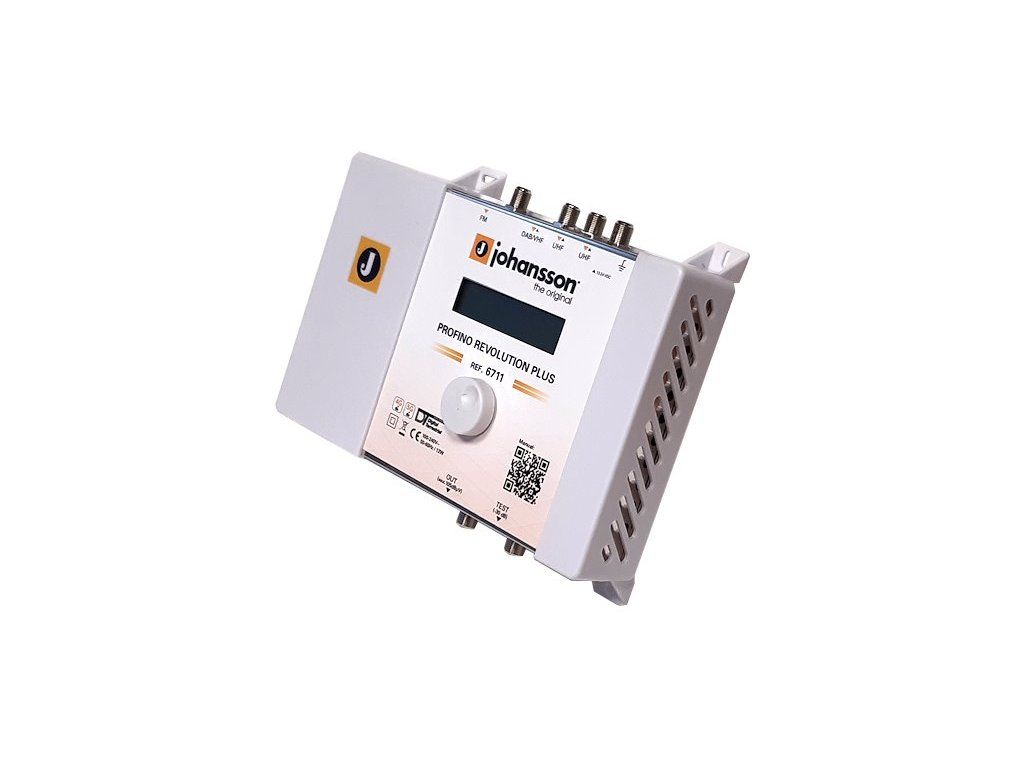

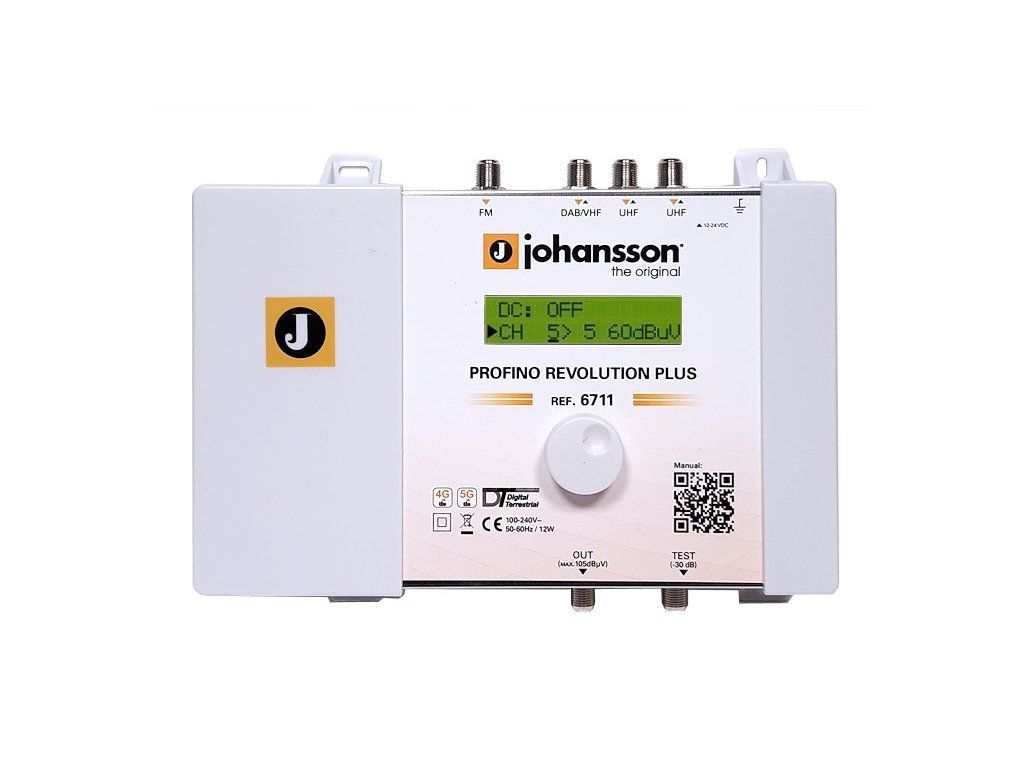

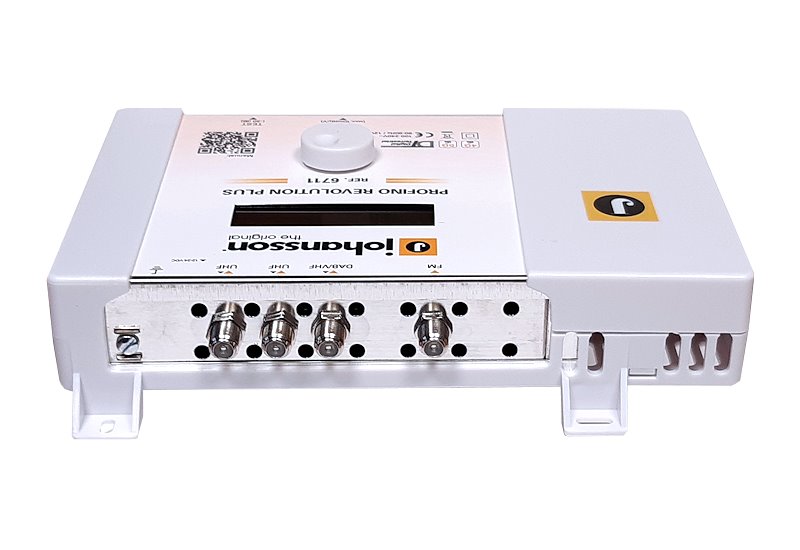

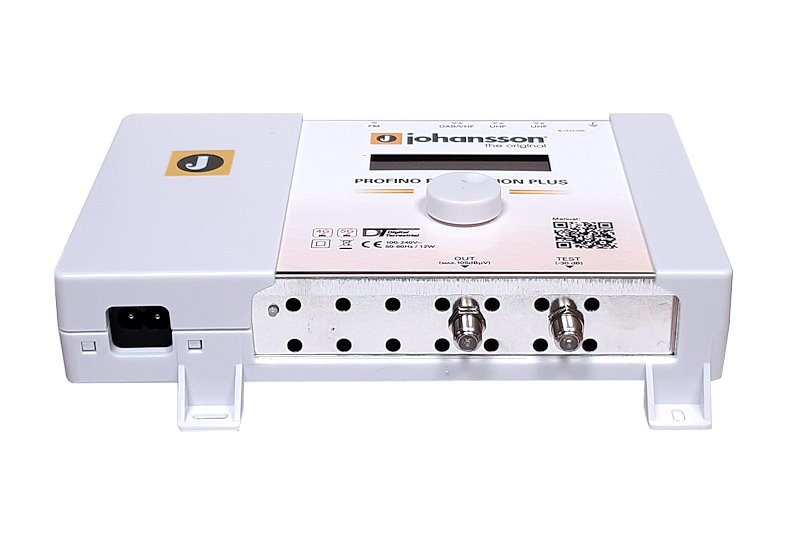

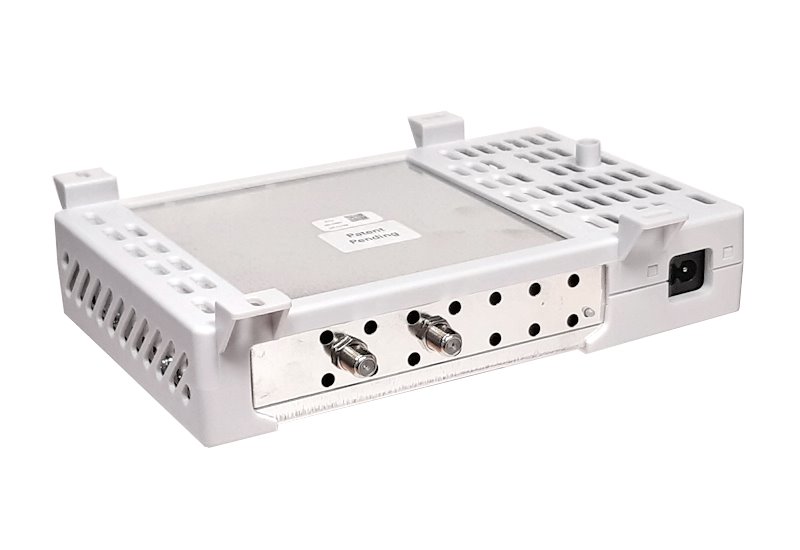

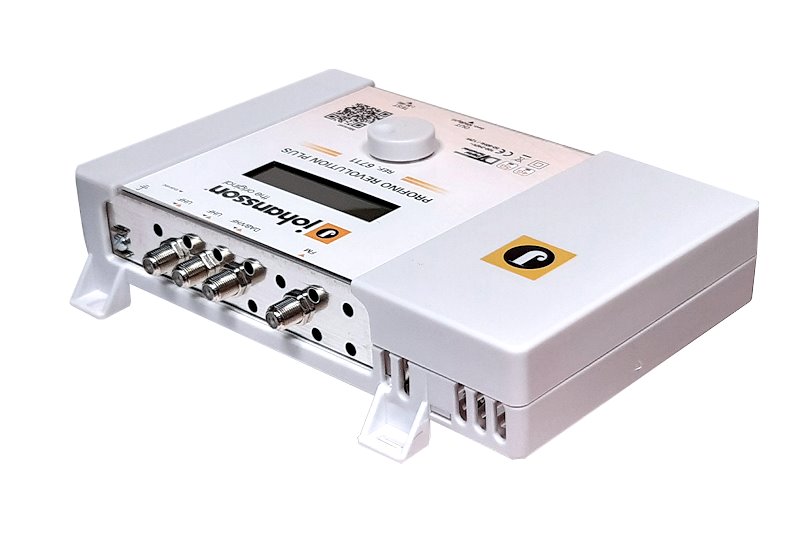

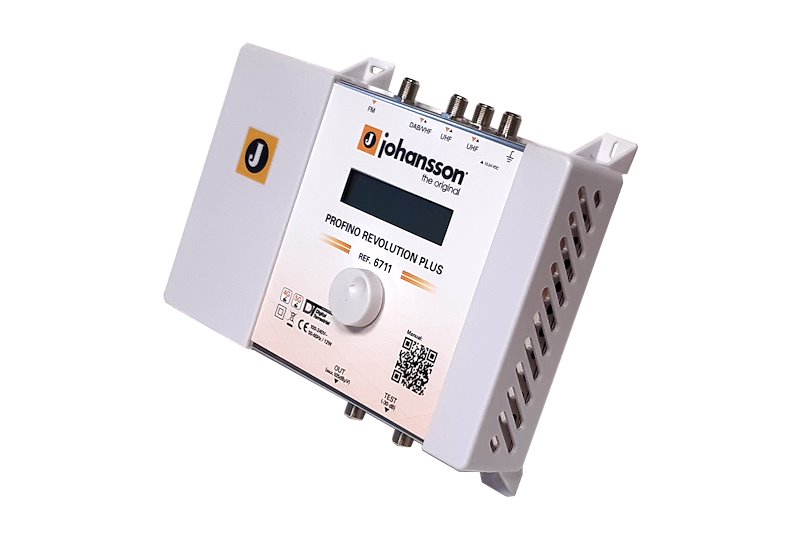

Johansson 6711 Revolution programovateľný zosilňovač

Programovateľný zosilňovač určený pre STA rozvody. Má funkciu automatického nastavenia úrovní (AGC). Nastavovanie sa vykonáva otočným ovládačom na paneli zosilňovača. Nízka prevádzková teplota (bez ventilátora). Kombinácia programovania vstupov z akéhokoľvek VHF alebo UHF kanála do akéhokoľvek kanála VHF alebo UHF.

VLASTNOSTI PRODUKTU

•  Jednoduchšia a cenovo dostupnejšia varianta zosilňovača Johansson Revolution 6700.
•  Najostrejšie filtre na trhu (50 dB na susedných kanáloch).
•  Trim vstupom možno priradiť až 15 programovateľných filtrov.
•  Dokáže spracovať a previesť 30 kanálov v pásme UHF.
•  Zobrazuje úroveň jednotlivých vstupných kanálov v dBµV.
•  Zosilňovač je možné uzamknúť číselným kódom.
•  Automatické riadenie zisku (AGC) v reálnom čase u všetkých multiplexov.
•  Vysoká výstupná úroveň signálov až 115 dBµV.
•  Možnosť napájania predzosilňovača 12/24 V - VHF/UHF (max. 100 mA pre 3 vstupy).
•  Vstavaný filter signálu 4G/5G LTE.


Programovateľný viacpásmový zosilňovač 6711 Profino Revolution je určený pre spoločné anténne systémy na príjem pozemného DVB-T/T2 signálu pre bytové domy, sídliská, hotely, penzióny, domy, školy, nemocnice atď.

Je určený do ťažkých podmienok na príjem televíznych signálov, signály majú rôznu úroveň a prichádzajú z rôznych smerov.

Má 2 programovateľné vstupy UHF (470-862 MHz) a tiež vstup DAB/VHF (174-240 MHz), podporujúce 15 kanálových trás. Vo výbave je tiež vstup FM (88-108 MHz). Zosilňovač prijíma tieto signály, vyrovnáva ich úrovne a zosilnenie.

Automatická regulácia zosilnenia na kompenzáciu úrovne signálu pre všetky kanály, bez ohľadu na ich úroveň vstupu do zariadenia (pri zachovaní minimálnej úrovne požadovanej pre správnu kvalitu signálu). Táto funkcia umožňuje ľubovoľnú konfiguráciu jednotlivých UHF vstupov a ich prispôsobenie podmienkam príjmu televízneho signálu v mieste inštalácie.

Môže byť použitý samostatne - ako súčasť multiswitch inštalácie alebo koncovej stanice.

Zosilňovač sa vyznačuje veľmi ostrými filtrami - 50 dB na susedných kanáloch. V menu sa nastavuje možnosť optimálneho filtra alebo ostrý filter.

Vstavaný filter signálu 4G/5G LTE umožňuje elimináciu nežiaducich signálov v pásme 4G (790 MHz) a 5G (694 MHz), určené na šírenie dátových služieb (LTE).

PARAMETRE PRODUKTU

• počet vstupov / výstupov: 4 / 1 + 1 (test -30 dB)
• vstupy: FM (88-108 MHz), DAB/VHF (37-77MHz / 174-240 MHz), 2x UHF (470-862 MHz)
• programovateľné vstupy: UHF 1, UHF 2, DAB/VHF
• LTE ochrana 4G/5G: automatická voľba 694 MHz, 790 MHz alebo OFF(vypnuté)
• počet / šírka filtrov: 15x cluster filter / 8-16 MHz (1-2 kanály), 30 UHF kanálov
• kombinácia programovania vstupov: z akéhokoľvek VHF alebo UHF kanála do akéhokoľvek kanála VHF alebo UHF
• zosilnenie: FM 35 dB, DAB/VHF >60 dB, UHF >60 dB
• predzosilňovače na vstupoch UHF zosilnenie: 20 dB (možno vypnúť)
• regulácia zosilnenia: FM 20 dB, VHF/UHF automatické (AGC)
• max. vstupná úroveň:
   • FM 37-77 dBµV
   • VHF 40-109 dBµV (u 64QAM s kódovou rýchlosťou 3/4)
   • UHF 40-109 dBµV (u 64QAM s kódovou rýchlosťou 3/4)
• max. výstupná úroveň: FM - 113 dBµV (60dB/IM3)
• max. výstupná úroveň: VHF/DAB - 115 dBµV
• max. výstupná úroveň: VHF/UHF s 1x MUX - 105 dBµV
• max. výstupná úroveň: VHF/UHF s 6x MUX - 105 dBµV
• selektivita na UHF: 35 dB / 1 MHz
• nastavenie sklonu: 9 dB
• výstup MER: VHF 35 dB, UHF 35 dB
• konektory: F konektor
• prevádzková teplota: -5 až +50°C
• napájanie: 100-240 V
• príkon: 12 W
• hmotnosť: 0,8 kg
• rozmery: 217 x 165 x 59 mm

Balenie obsahuje

• 1x Johansson zosilňovač 6711 Revolution
• 1x flexo napájací kábel
• 1x manuál

Priame porovnanie kľúčových parametrov zosilňovačov Johansson 6714, 6711 a 6700
