Relé 230V/16A, zápustné, bezpotenciálový kontakt

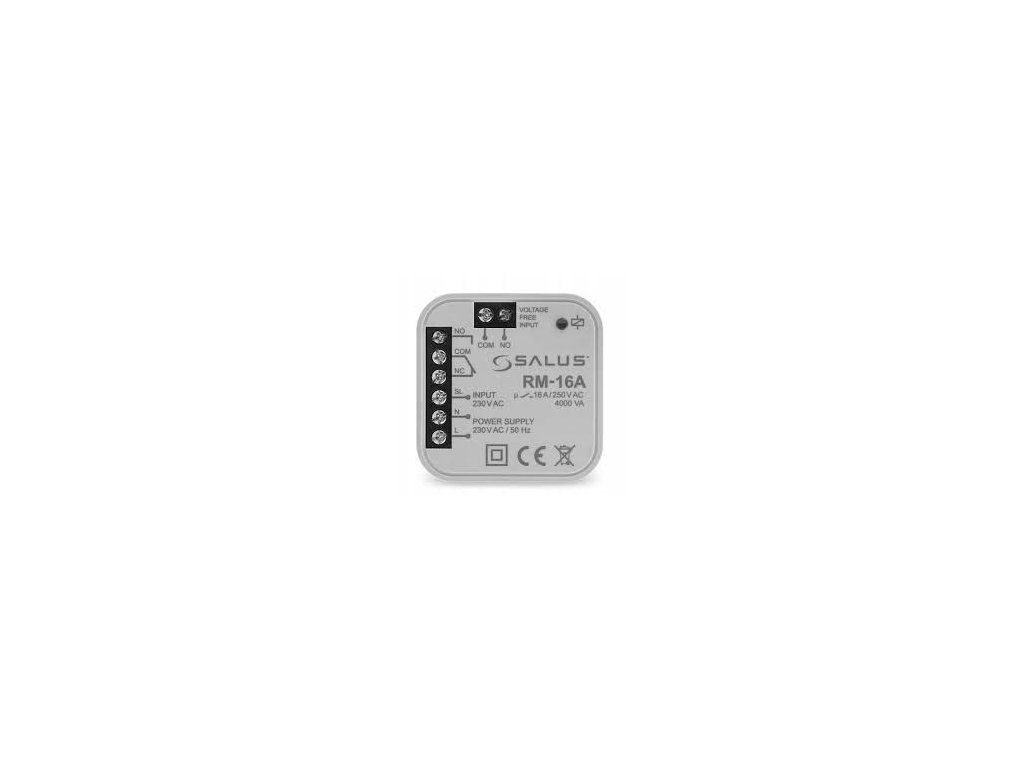

Reléový modul 16 A

Reléový modul RM-16A slúži na zapnutie/vypnutie elektrických zariadení. Vďaka malým rozmerom ho možno namontovať do inštalačnej krabice alebo tam, kde je potrebné ovládať prijímač s maximálnym zaťažením 16 A.

Príklady použitia:

• Ovládanie vykurovacieho zariadenia (typu ON-OFF) pripojením regulátora napätia 230 V AC k relé zo série EXPERT NSB, HTR, BTR (napr. VS30/HTRP/BTRP).

• Ovládanie kotla s pevnou horľavosťou (ktoré vyžaduje kontakt NC/COM) pripojením regulátora teploty s výstupom COM/NO k reléovému modulu RM16-A (napr. T105).

• Pripojenie prijímača s vyšším výkonom, ako to umožňuje relé v regulátore. Maximálny odber prúdu elektrického zariadenia nesmie prekročiť 16 A.

• Pripojenie centrálnej lišty (KL06/KL08NSB/KL08RF) s väčším počtom pohonov alebo zariadení iných ako termoelektrické pohony, ktoré sú pripevnené k centrálnej lište, aby odľahčili jej kontakty (napr. čerpadlá, pohony, elektrické vykurovacie rohože)

Technické údaje

Napájanie 230 V AC 50 Hz Max zaťaženie 16 A / 250 V AC Beznapäťový vstup NO/COM Pripojenie regulátora s beznapäťovým relé NO/COM Napäťové vstupy SL Pripojenie regulátora s napäťovým výstupným signálom 230 V AC Výstupný signál Relé NO/COM/NC Rozmery [mm] 47 x 47 x 20
