Rozvádzač ETI 001105403 RFVE-DC4-2-T2 - 2 stringy IP65 (DC pre FVE)

Podrobný popis

Rozvádzač ETI 001105403 RFVE-DC4-2-T2 - 2 stringy IP65 (DC pre FVE)

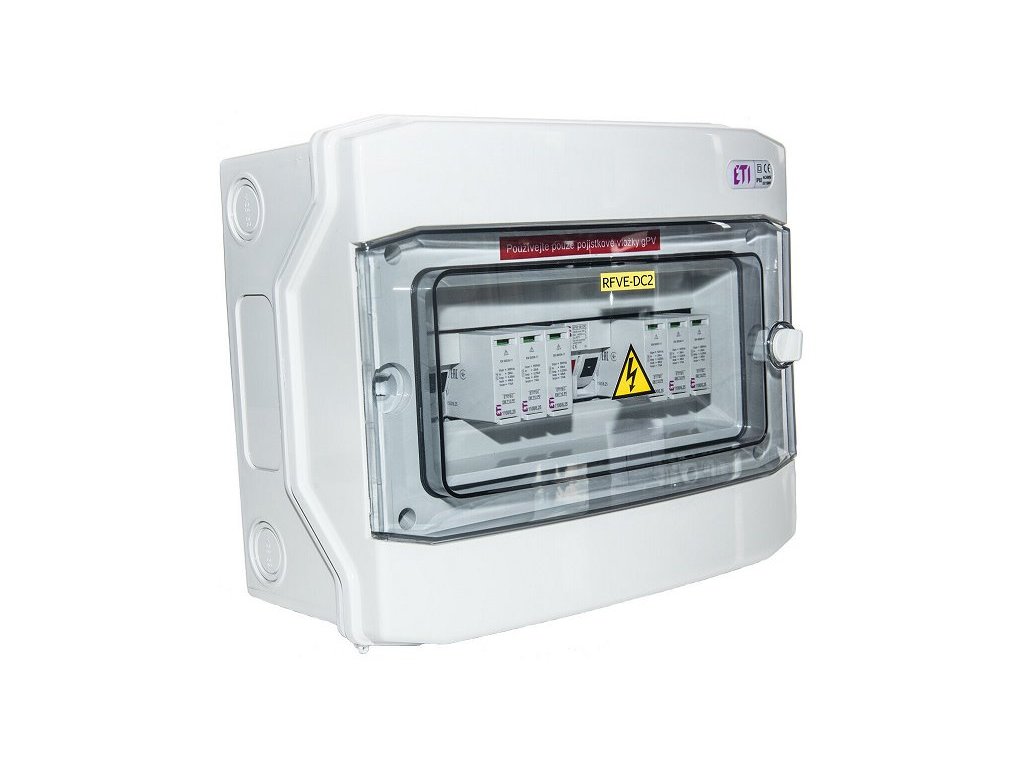

Kompletní DC nástennú rozvodnicu ETI RFVE-DC4-2-T2 2x string s priehľadným vekom využijete pri zariaďovaní fotovoltaickej elektrárne. Je určená pre maximálne napätie 1 000 V, ponúka pozície pre 12 modulov a stupeň ochrany IP65.

Špecifikácie kompletnéj DC nástennej rozvodnice pre FVE ETI RFVE-DC4-2-T2 2 stringy 001105403

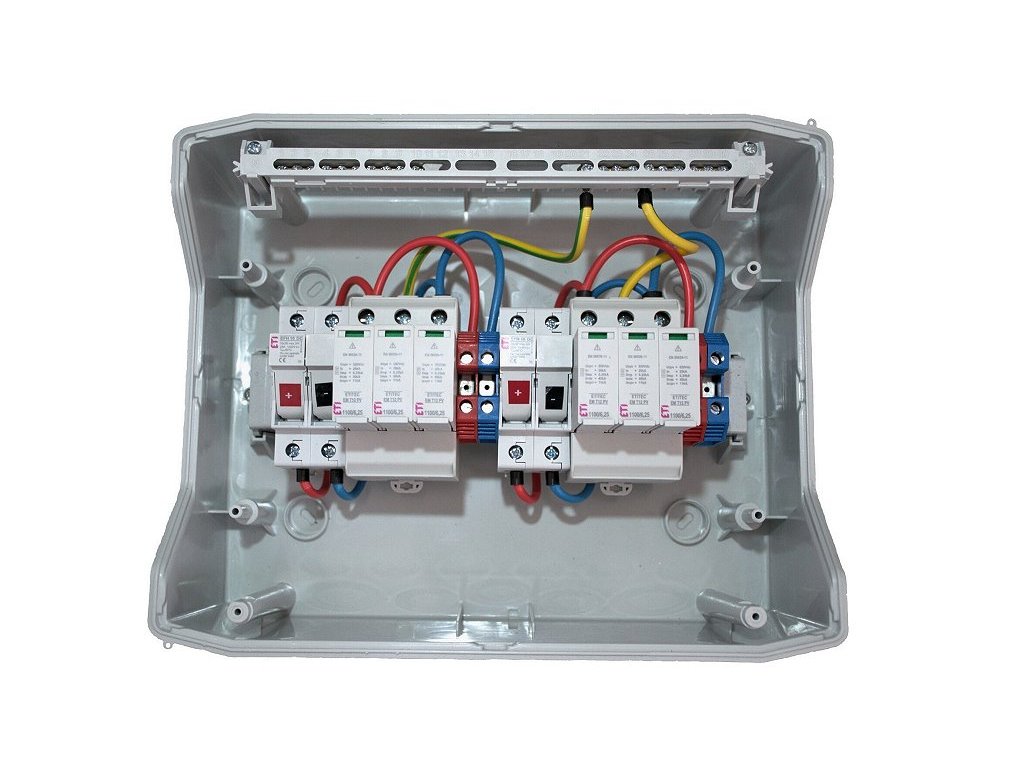

Kompletná nástenná (určená pre povrchovú montáž) rozvodnica ETI RFVE-DC4-2-T2 je certifikovaná pre využitie v rámci fotovoltaického systému. Je vybavená 2 zvodmi prepätia T2 PV 1100/20 Y, 2 poistkovými odpojovačmi DC 2P a 4 poistkami 10 x 38 gPV 16A / 1000V.

Stupeň ochrany IP65 znamená, že rozvodnica je úplne odolná voči prachu a tryskajúcej vode zo všetkých uhlov pri prietoku 12,5 litra za minútu a tlaku 30 kN/m² po dobu najmenej 3 minúty z trojmetrovej vzdialenosti.

Rozmery kompletnéj DC nástennej rozvodnice pre FVE ETI RFVE-DC4-2-T2 s 2 stringy IP65 sú 256 mm x 319 mm x 144 mm.

Technické detaily nástennej rozvodnice pre fotovoltaiku ETI RFVE-DC4-2-T2 2 stringy IP65

Nástenná rozvodnica pre fotovoltaiku je vyrobená z plastu a jej hmotnosť je cca 1.5 kg.

Prístroje upevnite do radov na DIN lišty a zakryte typovým krycím panelom. Neobsadené pozície v krycom paneli zakryte modulovými zálepkami.

Vždy sa riaďte postupom výrobcu a montáž vykonávajte len vtedy, ak ste na taký úkon oprávnení. V opačnom prípade prenechajte inštaláciu na odborníka s príslušným certifikátom.

Certifikáty výrobku

• Kompletná DC nástenná rozvodnica pre FVE ETI RFVE-DC4-2-T2 2 stringy IP65 001105403 spĺňa príslušné normy ČSN.

Technické špecifikácie

Max. vstupné napätie DC: 1 000 V
Ochrana stringu: 2pólová
Materiál: Plast
Krytie (IP): IP65
Typ poistky: gPV (fotovoltaická ochrana)
Pre veľkosť poistky: 10x38 mm
Veľkosť poistkovej vložky: 16 A
Skúšobná trieda typ 1: Nie
Skúšobná trieda typ 2: Áno
Skúšobná trieda typ 3: Nie
Max. vstupný prúd zo stringu: 16 A
Max. výstupný prúd: 16 A
Farba: Sivá
Počet vstupov zo stringov: 2
Osadené odpojovačom výkonovej záťaže: Nie
Šírka: 319 mm
Výška: 256 mm
Hĺbka/výška: 144 mm
Hmotnosť: 2.7 kg

Upozornenie:

Inštaláciu rozvádzača smie vykonávať iba osoba na to oprávnená podľa vyhl. 50 paragraf 6 a 8 (novo nariadenie vlády 194/2022 Zb.). Nesprávne zapojenie a nastavenie môže spôsobiť úraz elektrickým prúdom, skrat alebo preťaženie a následne viesť až k požiaru nehnuteľnosti. Reklamácie z dôvodu nesprávneho zapojenia a nastavenia systému nemôžu byť akceptované.
