Detailný popis produktu

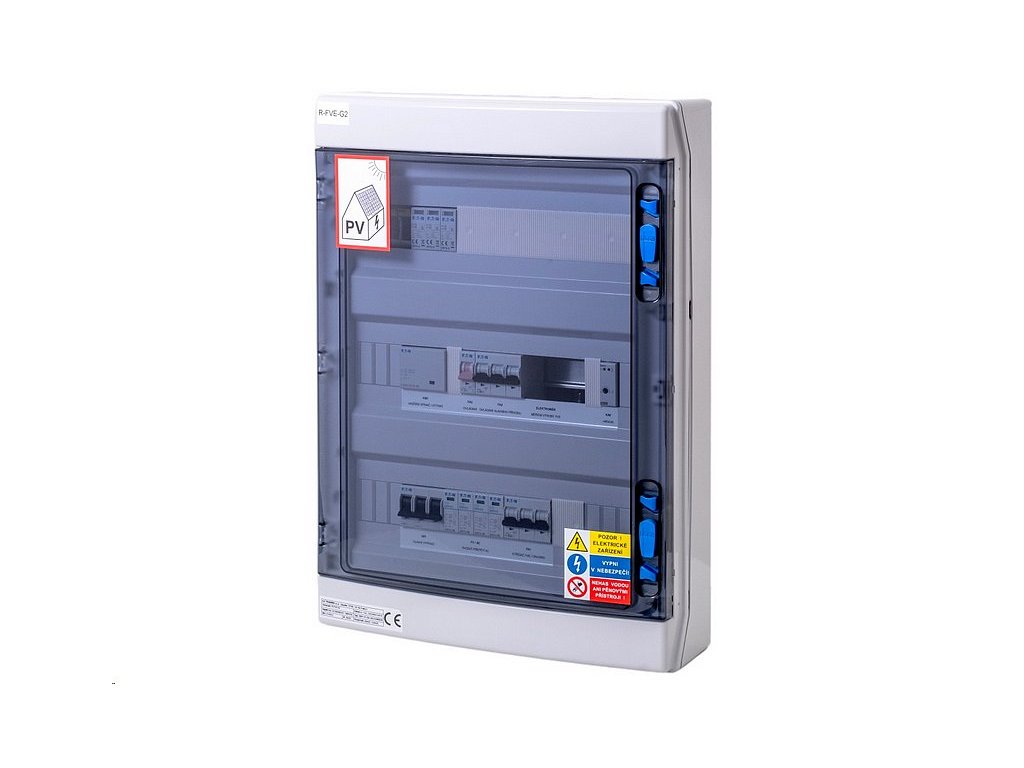

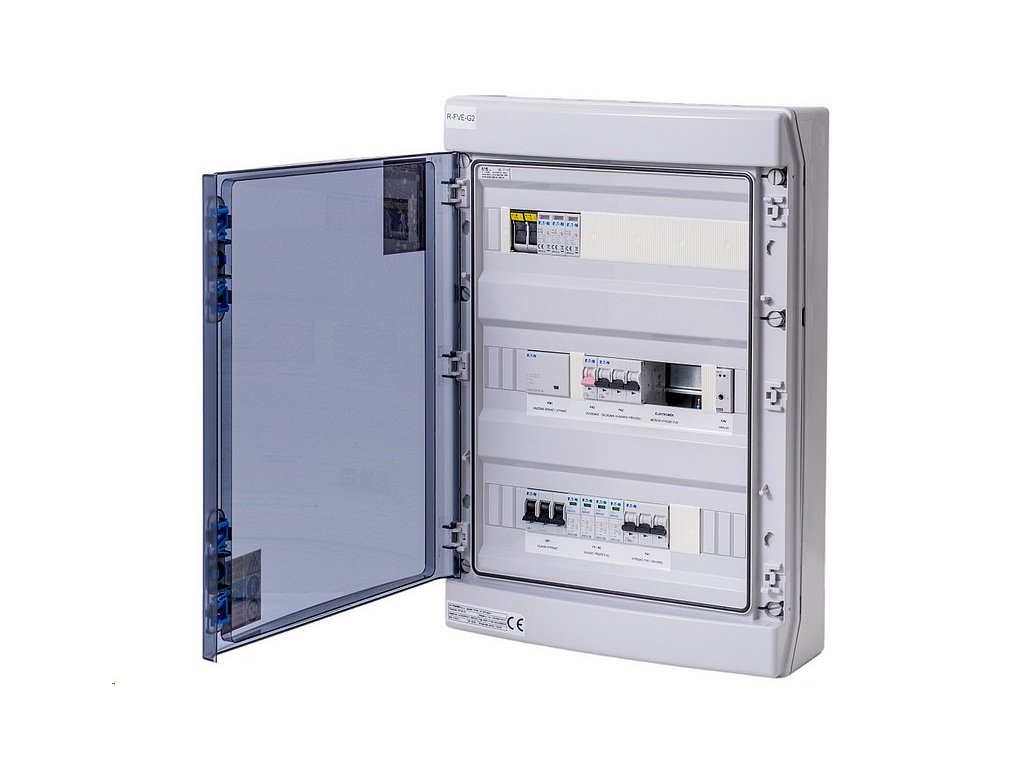

Rozváděč R-FVE-G2 – třída ochrany I+II (s AC Svodičem)
AC+DC rozváděč určený pro montáž na zeď s krytím IP65. Sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Growatt 4 až 10K).
Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače, není součástí dodávky), společné rozpadové místo i veškeré jištění, je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.
V rozváděči je připraveno i krizové odpojení střídače HDO (N0%). Rozváděč R-FVE-A40-1 je koncipován na hlavní jistič ve sloupku maximálně 40 A. Obsahuje i DC pojistkové odpínače a svodiče přepětí.

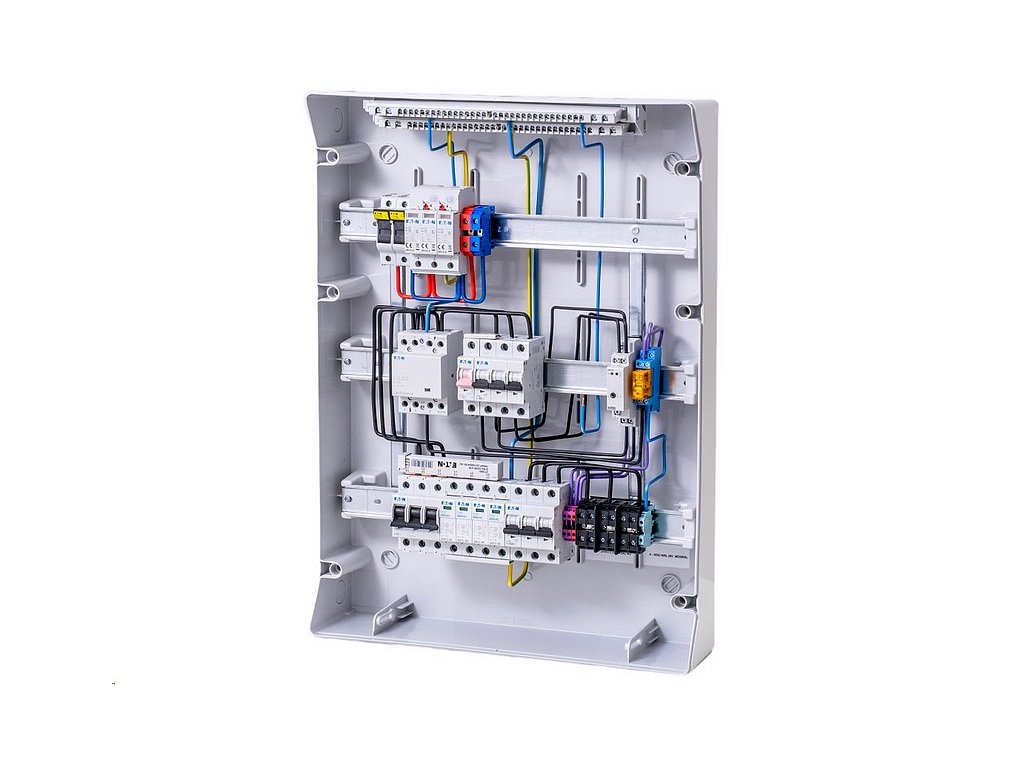

Seznam hlavních komponent
• Rozváděč EATON IKA-3/54-ST,
• Svodič přepětí třídy T1+T2 EATON SPBT12-280/4
• Hlavní vypínač EATON IS40/3
• Jištění střídače EATON PL6-B16/1
• Stykač včetně hlídacího relé ELKO HRN-55 a stykač EATON Z-SCH230/40-40
• Jištění pro měření a řízení, jističe EATON PL6 + relé pro ovládání krizového HDO
• Svodič přepětí EATON SPPVT12-10-2+PE nebo EATON SPPVT2-10-2+PE
• Pojistkové odpínače EATON CHPV2U včetně pojistek gPV EATON PV-15A10F
Soupis komponent
Výrobce | Produkt | Popis | Počet kusů | |
---|---|---|---|---|
EATON | IKA-3/54-ST | Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů | 1 | |
EATON | SPBT12-280/4 | Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S | 1 | |
EATON | IS-40/3 | Hlavní spínač, 240V, 40A, 3HP | 1 | |
ELKO EP | HRN-55 | Hlídací napěťové relé | 1 | |
FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Finder RELE | 1 | |
EATON | SPPVT12-10-2+PE | Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max. zkrat. proud 1000A | 1 | |
EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 2 | |
EATON | CHPV2U | Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 1 |
Parametre produktu
Záruka: | 24 |
---|---|
EAN: | 8594217350253 |
Průhledný kryt: | Ano |
Počet modulů: | 3 x 18 |
Registrácia - zľava: | 2.000 |
Verzia: | AC, DC |
Počet stringů: | 2 |
Přepěťová ochrana: | T1 + T2 |
Trieda ochrany: | I + II |
Způsob montáže: | Povrchová |
Stupeň pokrytia: | IP 65 |
