Solárny regulátor MPPT VOLT 3000 GREEN BOOST 3kW (pre FV ohrev vody)

Podrobný popis

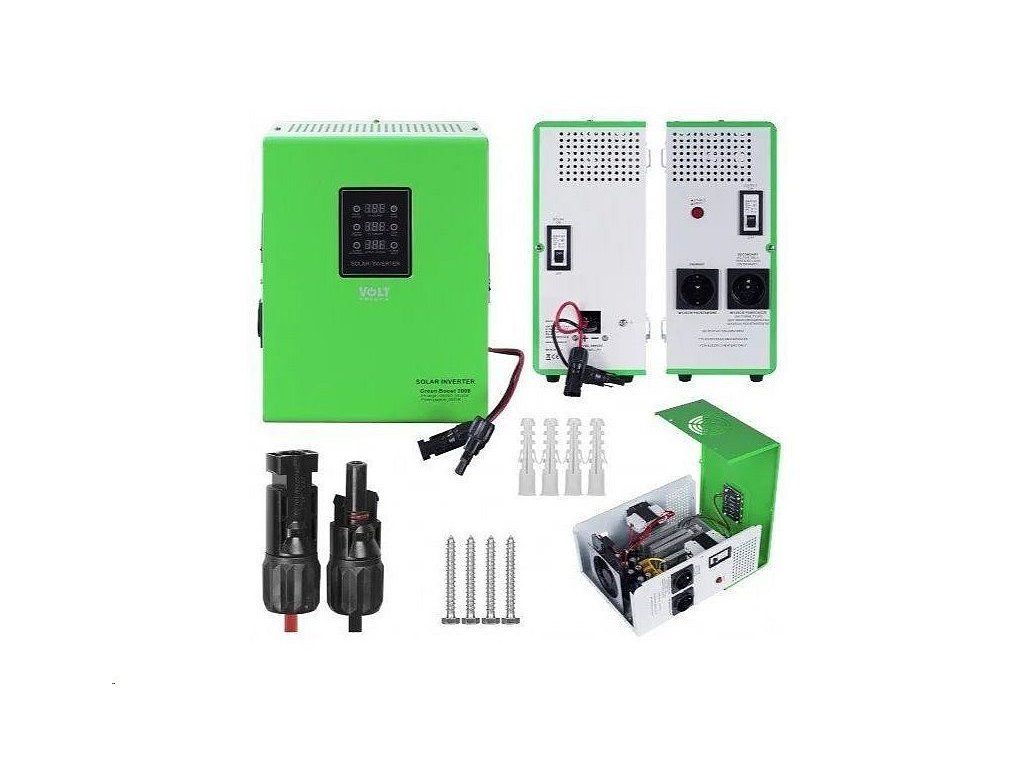

Solárny menič/regulátor MPPT VOLT 3000 GREEN BOOST 3kW (pre fotovoltický ohrev vody)

Solárny menič slúži na napájanie vykurovacích zariadení, ako sú elektrokotly, ohrievače, vykurovacie rohože, elektrické priame ohrievače atď. priamo z fotovoltických panelov bez použitia batériového úložiska.

Umožňuje pripojiť dve zariadenia s určením priority, napr. vykurovacie teleso bojlera a vykurovacie teleso akumulačnej nádoby. Vďaka použitiu technológie MPPT maximalizuje využitie energie z fotovoltických panelov a automaticky sa prispôsobuje príkonu spotrebiča. Menič je určený pre ostrovnú prevádzku na miestach bez elektrickej verejnej siete. Používa sa tiež pre bojlery s dvomi vykurovacími telesami, alebo pre bojlery slúžiace ako predohrev primárnemu bojleru (napr. plynového).

Hlavné vlastnosti

• Vstupné napätie: 120 až 350V DC
• Výstupné napätie: 120 až 245V AC
• Maximálny výkon: 3000W
• Priebeh napätia: modifikovaná sínusovka
• MPPT regulátor
• Zapojenie FV panelov: sériové alebo sérioparalelné
• Ochrany: preťaženie, skrat, tepelná, prepäťová
• Hliníkový obal
• LED displej

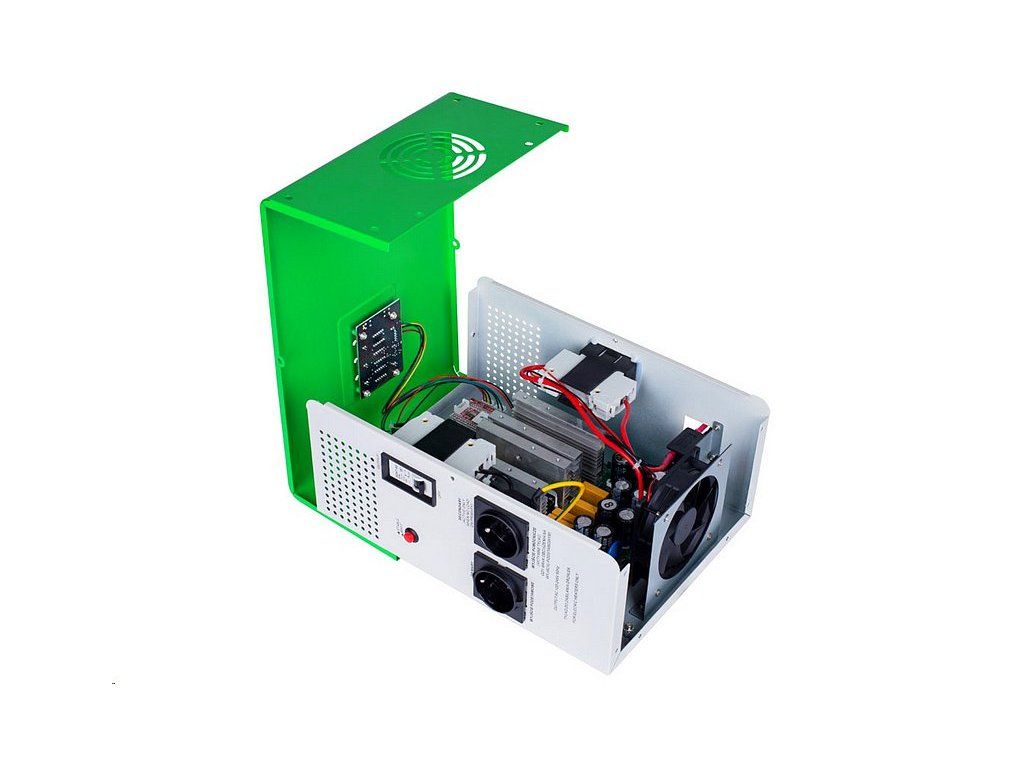

• Aktívne chladenie ventilátorom
• Minimálny priemer kábla prívodného kábla od FV panelov: 4 mm2
• Vzdialenosť montážnych otvorov: 220 × 135 mm

Ako funguje menič VOLT GREEN BOOST 3000?


Jednosmerný prúd generovaný na fotovoltických moduloch (paneloch), ktorý nie je vhodný na priame napájanie vykurovacieho zariadenia (kvôli vysokému jednosmernému napätiu), je meničom premenený na striedavý prúd, ktorý možno použiť na napájanie vykurovacieho zariadenia.

Aké zariadenia umožňuje menič napájať?


• Elektrické kotly
• Ohrievače
• Elektrické ohrievače
• Elektrické rohože
• Podlahové vykurovanie

Popis systému a dvoch výstupov

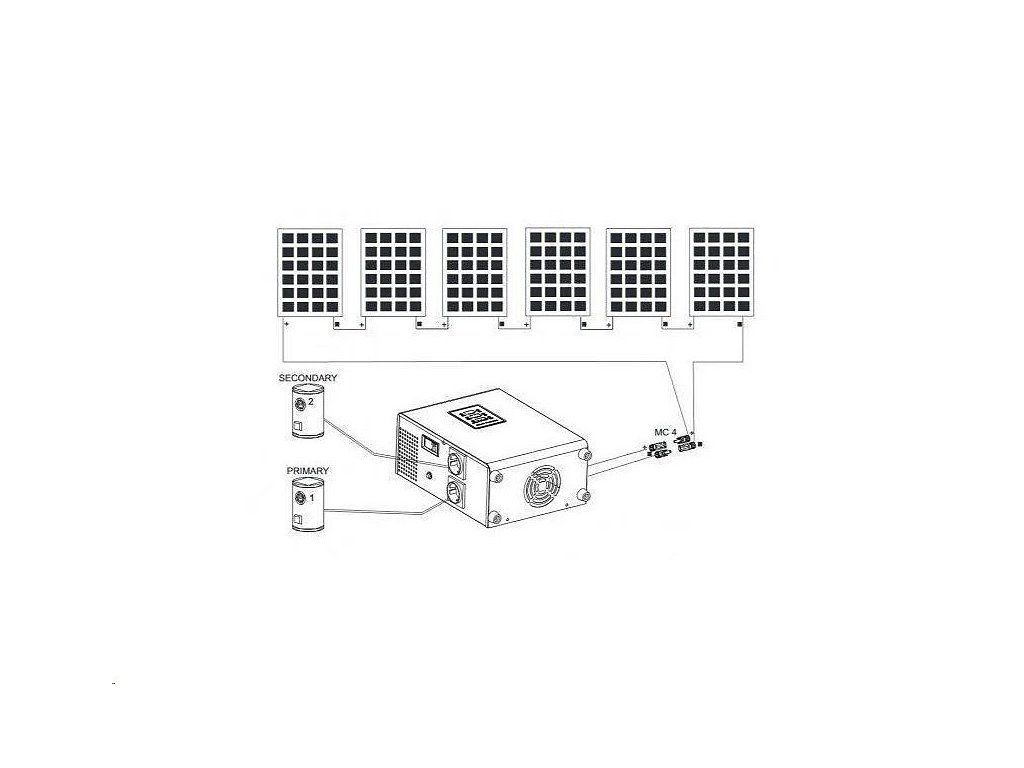

Systém je veľmi jednoduchý a funkčný. Je potrebných 4 až 9 klasických FV panelov (250W - 400W), ktoré budú zapojené do série a ich celkové jednosmerné napätie (DC) bude v rozsahu od 120V do 350V. Jednosmerný prúd generovaný v paneloch, ktorý nie je vhodný na priame napájanie vykurovacích zariadení, sa v meniči premieňa na striedavý prúd, ktorý možno použiť na napájanie vykurovacích zariadení.

Odporúčame však použiť taký počet panelov, aby ich celkové napätie presahovalo 220 V, ale nebolo vyššie ako 280 V. To umožní dobrý výkon celého systému.

Prečo práve taký rozsah napätia?

Napríklad ak je menič napájaný ~130 V, po pripojení 1500W ohrievača bude výkon spotrebúvaný ohrievačom len asi 400W. V rozsahu 230-280V bude výkon spotrebovaný ohrievačom v rozmedzí cca 1400-1800W.

Treba dodať, že pri systémovom napätí nad 280V sa výstupné napätie ani v režime MPPT nezvýši nad 250-260V, a teda na ohrievači nebude získaný žiadny ďalší výkon.

Pre typické moduly s výkonom cca 400W, kde je výstupné napätie pri záťaži cca 32V, je optimálne použiť 7-8 jednotiek + ohrievač s výkonom cca 2000-2500W.

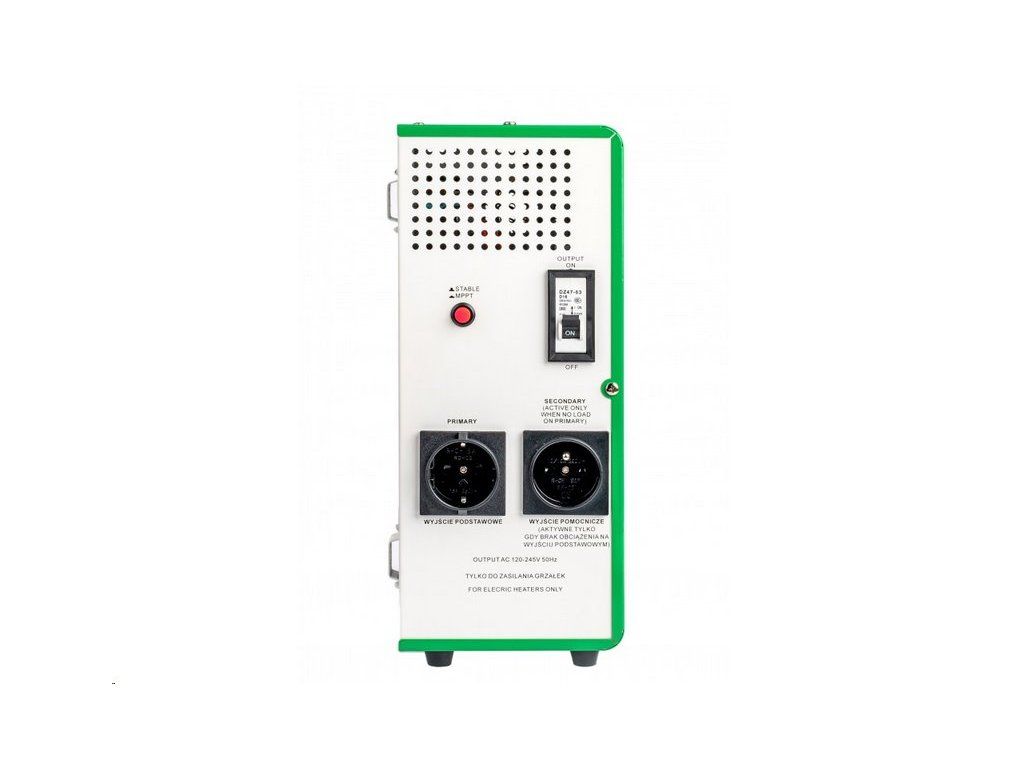

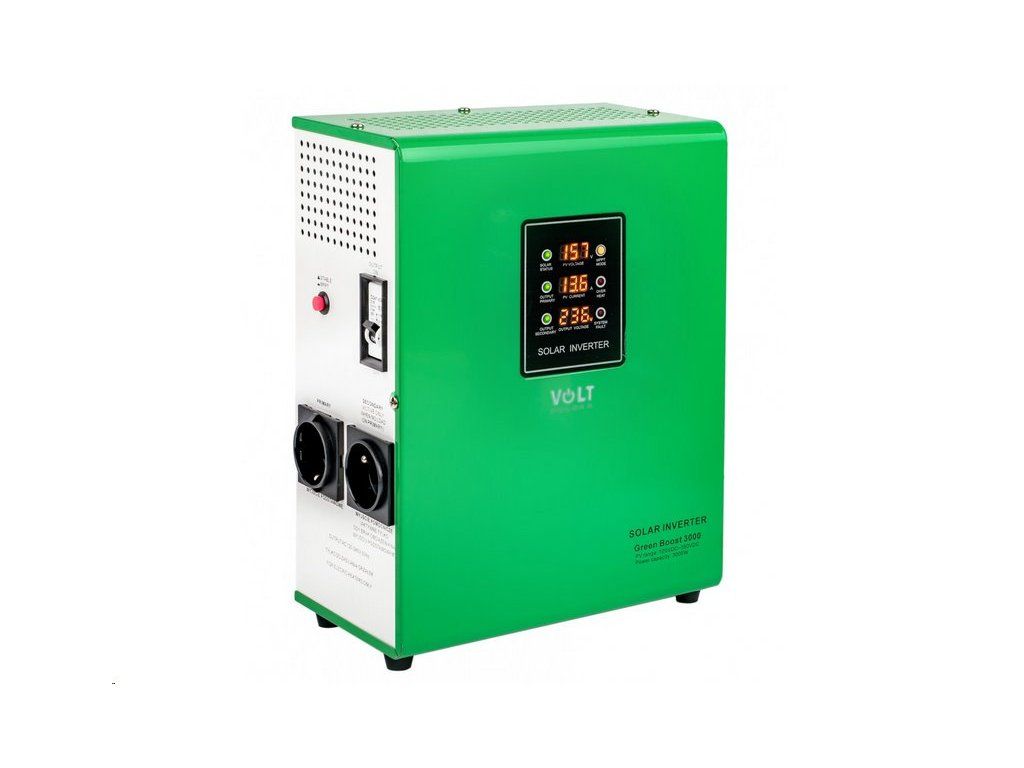

Maximálny výkon systému je 3kW, striedač má prioritný výstup "1", ktorý má vždy napätie, a závislý výstup "2", ktorý sa zapne, keď nie je spotrebovaná žiadna energia na výstupe "1" a vypne sa pri odbere energie z výstupu opäť "1".

To vám umožní pripojiť dve vykurovacie zariadenia, z ktorých jedno bude ohrievané ako prvé a druhé, keď termostat prvého prestane prijímať energiu z meniča. Vďaka implementovanej funkcii MPPT sa menič automaticky prispôsobí výkonu ohrievača a nastaví jeho pracovný bod tak, aby energia prijímaná zo systému fotovoltických panelov bola maximálna.

Aké je napätie na výstupe meniča?

Napäťový priebeh generovaný meničom je obdĺžnikový / modifikovaný sínusový priebeh, a preto je vhodný iba na napájanie odporových zariadení, ako sú vykurovacie telesá. Okrem toho je úroveň výstupného napätia závislá od napätia z fotovoltických panelov. Toto (výstupné napätie) je len o málo nižšie ako vstupné jednosmerné napätie.

Sériovo zapojené moduly generujúce 130 V poskytnú výstupné napätie približne 120 V, 200 V -> 190 V, 300 V a viac -> 250/260 V.

V stabilnom režime striedač zvýši napätie na cca 230V, ale len do určitej miery. Rozhodne nezvýši napätie napr. zo 180V na 230V. Funguje iba v rozsahu cca 230V až 350V DC (vstupné napätie).

V režime MPPT sa výstupné napätie zvyšuje, ale až na hodnotu cca 260V, aj keď je výstupné jednosmerné napätie 310V. Zdá sa teda, že napätie/kvantita modulov by nemala byť príliš vysoká.

Ochrany

• ochrana proti preťaženiu
• ochrana proti skratu
• tepelná ochrana (100 °C)
• ochrana prepäťová

Zariadenie má navyše vnútornú ochranu maximálneho výkonu, ktorý je 3kW (celkový výkon panelov by nemal presiahnuť 5kW).

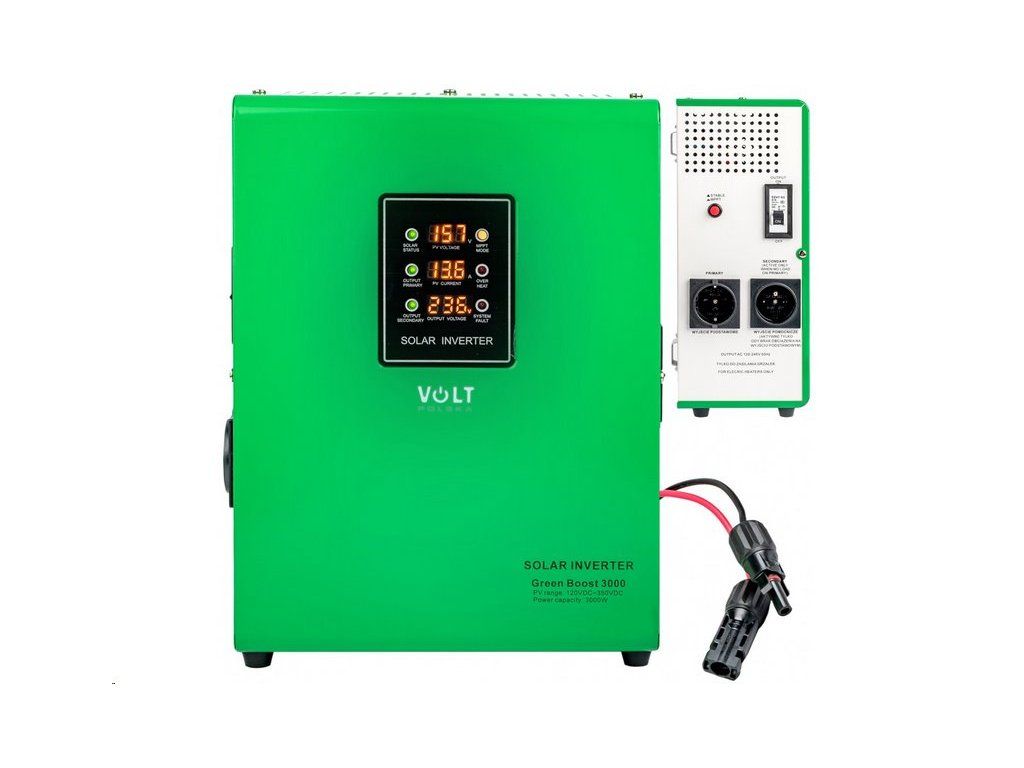

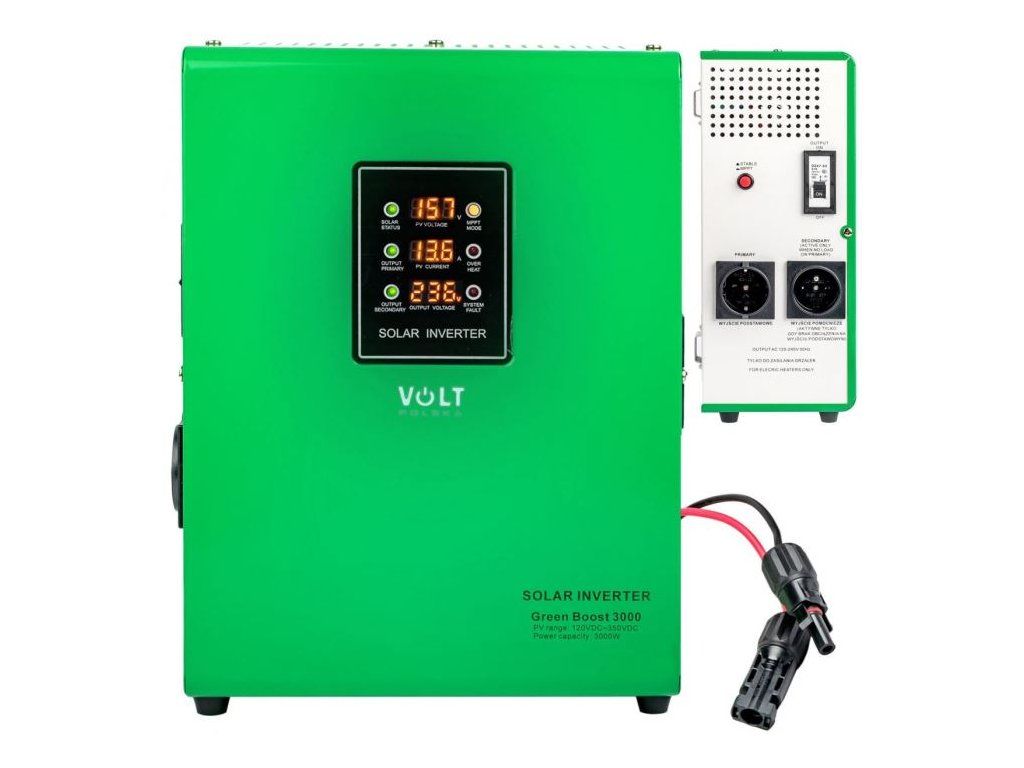

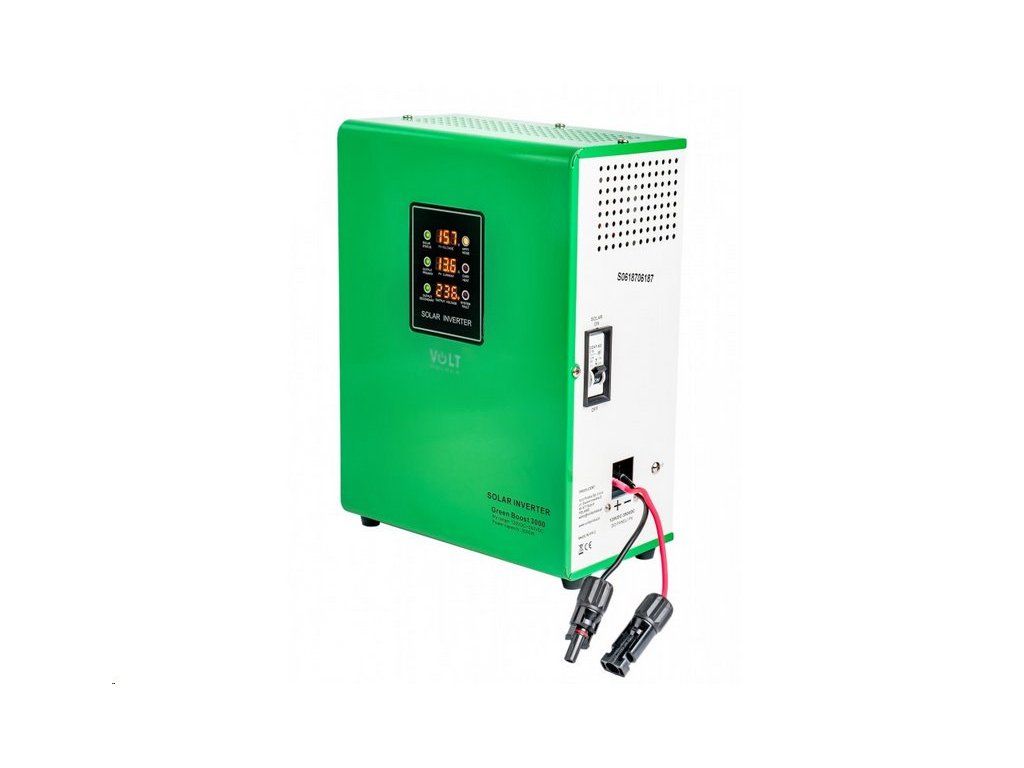

LED displej

Prevodník Green Boost je vybavený LED displejom, ktorý používateľa informuje o parametroch FV inštalácie:

• SOLAR STATUS – keď je FV napätie väčšie ako 80% menovitého napätia zariadenia, indikátor sa rozsvieti. Inak bude blikať
• PRIMÁRNY VÝSTUP – svieti, keď je zásuvka 1 funkčná
• SEKUNDÁRNY VÝSTUP – svieti, keď je zásuvka 2 funkčná
• PV VOLTAGE – skutočné vstupné napätie FV
• PV CURRENT – aktuálny vstupný prúd PV
• OUTPUT VOLTAGE – stav výstupného napätia, zobrazuje aktuálne výstupné napätie prevodníka
• REŽIM MPPT – svieti, keď je zvolený prevádzkový režim MPPT
• OVER HEAT – svieti, keď sa zariadenie prehrieva
• SYSTEM FAULT – svieti, keď je FV napätie príliš vysoké, alebo striedač nefunguje správne (trvalé svetlo), alebo varuje pred preťažením (kontrolka bliká)


Nasledujúca tabuľka ukazuje, ako vybrať optimálny ohrievač v závislosti od výkonu a napätia fotovoltického systému. Výber optimálneho ohrievača zaručuje najvyššiu účinnosť FV systému na ohrev vody. Ako vidíte, skutočný výkon 230V ohrievačov je silne závislý od napätia FV systému:


Koľko fotovoltických panelov potrebujem?

Pri výbere fotovoltických solárnych panelov dodržte niekoľko zásad. Ak budete vyberať typ a počet panelov, tak keď budete mať menej panelov tak s väčším napätím, keď viac panelov tak s nižším napätím. Pozor - nepodceňujte ochranu prepätím, odpojovač DC, poistkovú ochranu a uzemnenie.

Celkový výkon panelov by mal byť cca zhodný alebo vyšší ako je príkon špirály v bojleri. Je dôležité nepreťažovať špirálu vysokým napätím.

Pri nižšom výkone bude všetko fungovať tiež, ale zníži sa šanca na plné nahriatie čisto z panelov v zamračených dňoch. Obzvlášť potom v zimnom období.

Počet panelov (zapojené v sérii/za sebou) voľte taký, aby panely v súčte poskytovali približne napätie špirály.

Často sa napr. používa 6ks 450Wp panelov, ktoré poskytujú pri max.výkone cca 42V
(6x42V = 252V, 6x450W = 2700W)

Maximálne napätie panelov (Vmax) bez zaťaženia (napätie naprázdno – Voc) nesmie ani v mraze, keď je napätie výrazne vyššie, prekročiť maximálne dovolené vstupné napätie meniča!


Technické parametre

• Vstupné napätie (DC): 120V až 350V (Voc nesmie prekročiť max.povolenú hodnotu napätia na vstupe)
• Výstupné napätie (AC): 120V až 245V
• Priebeh výstupného napätia: modifikovaná sínusovka
• Frekvencia výstupného napätia: 50Hz
• Maximálny výstupný výkon z regulátora: 3000W
• Maximálny výkon FV panelov: 4500W
• Maximálny prúd z FV panelov: 16 A
• Napájací konektor (vstup): MC4
• Výstupná zásuvka 230V: 2x
• AC výstup 1: prioritný (klasická zásuvka 230V AC)
• AC výstup 2: závislý (klasická zásuvka 230V AC)
• Pracovná teplota: –25 °C ~ +55 °C
• Účinnosť: > 94%
• Displej: LED
• Výstražný systém: zvukové a svetelné signály
• Pracovný režim: MPPT / STABLE
• Chladenie: aktívne (ventilátor)
• Stupeň krytia : IP21
• Puzdro: hliník
• Rozmery: 345 × 215 × 120 mm
• Hmotnosť: 2.7 kg

UPOZORNENIE:

Zariadenie smie inštalovať iba oprávnená osoba (osvedčenie z vyhlášky č. 50/1978 Zb. a elektromontér fotovoltických systémov (26–014-H). Nesprávne nastavenie parametrov meniča môže viesť k jeho poškodeniu. Reklamácie z dôvodu nesprávneho nastavenia nemôžu byť akceptované.
