Analyzátor 3f sústavy UNI-T UT267B

Podrobný popis

Analyzátor 3f sústavy UNI-T UT267B

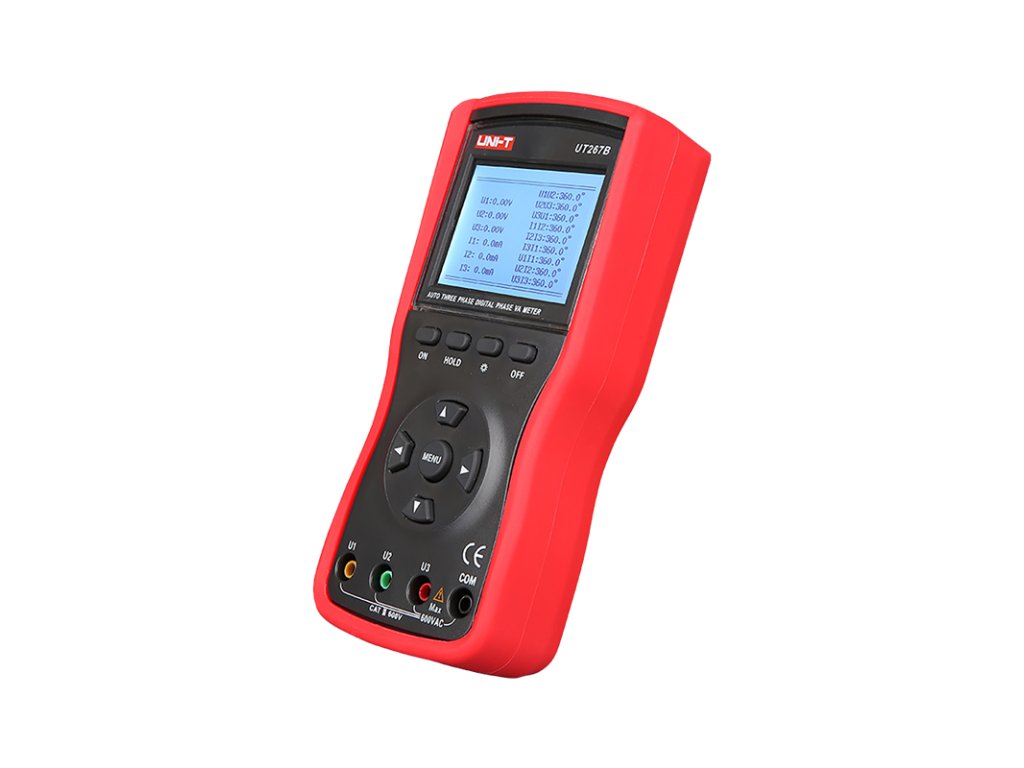

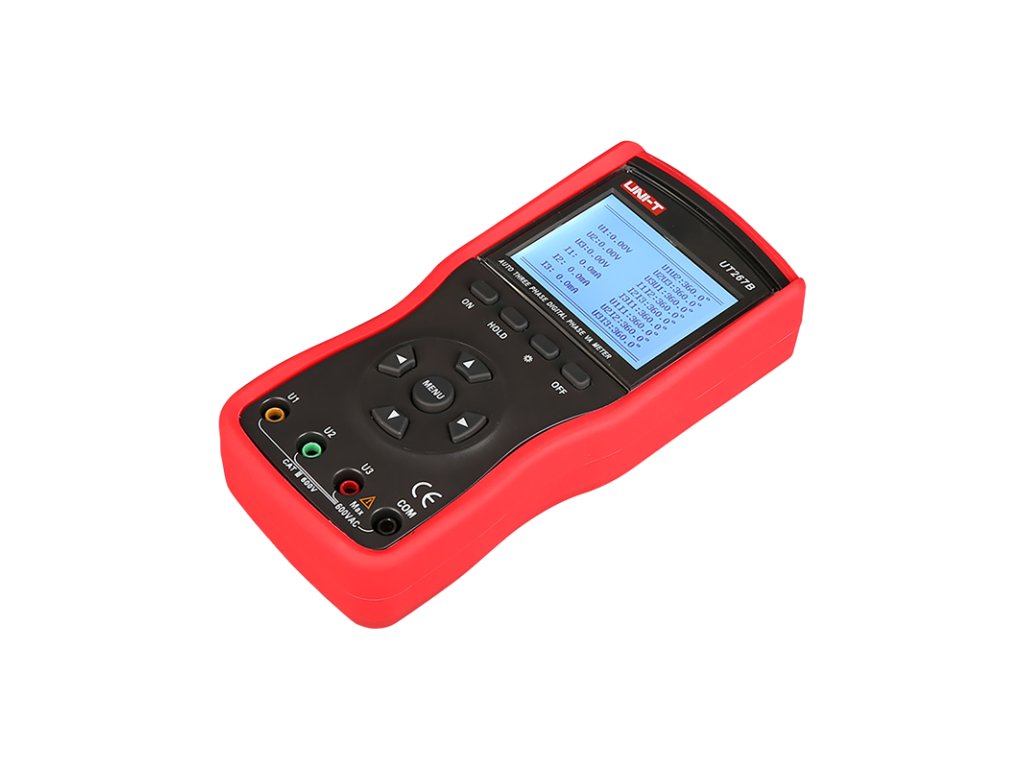

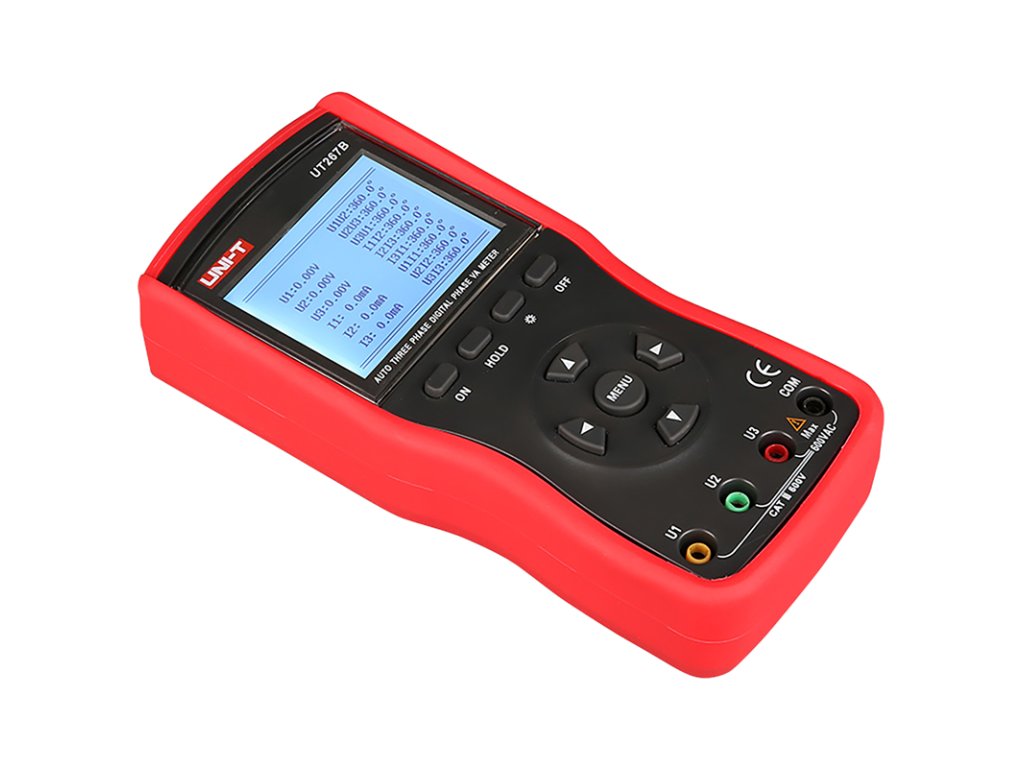

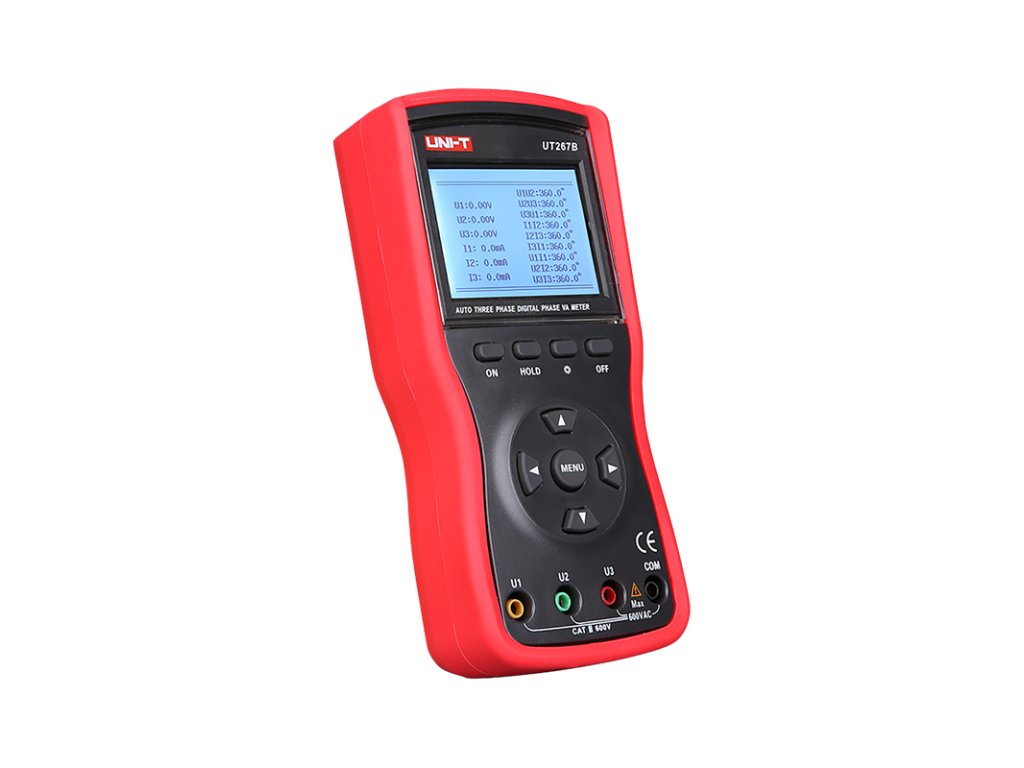

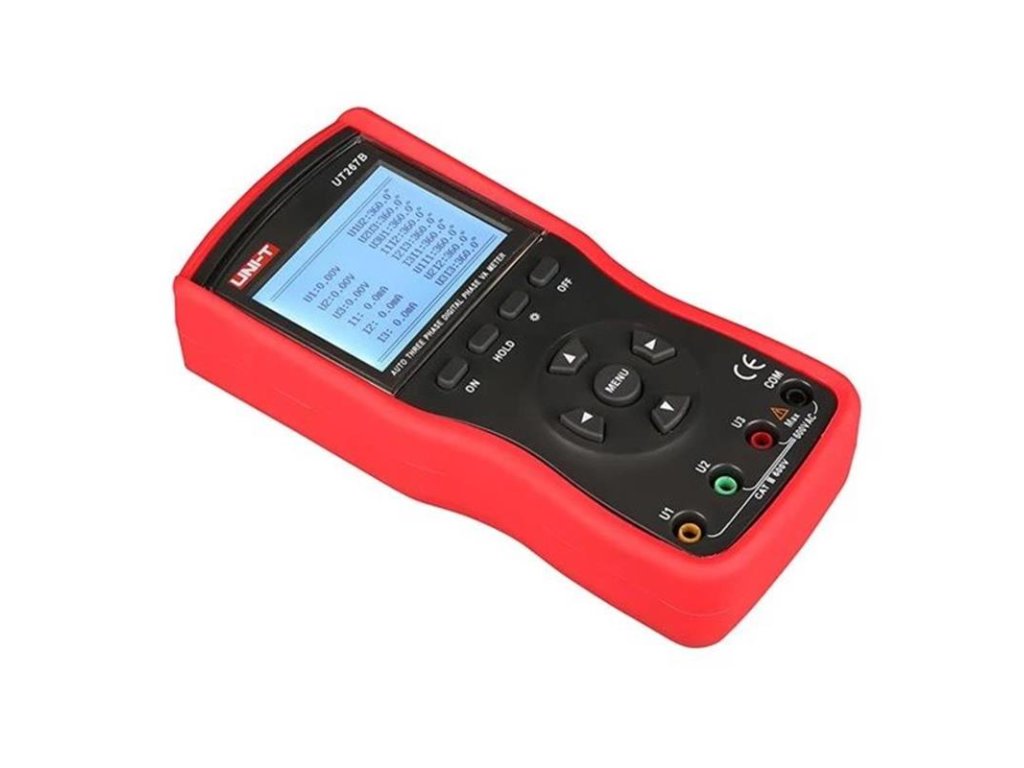

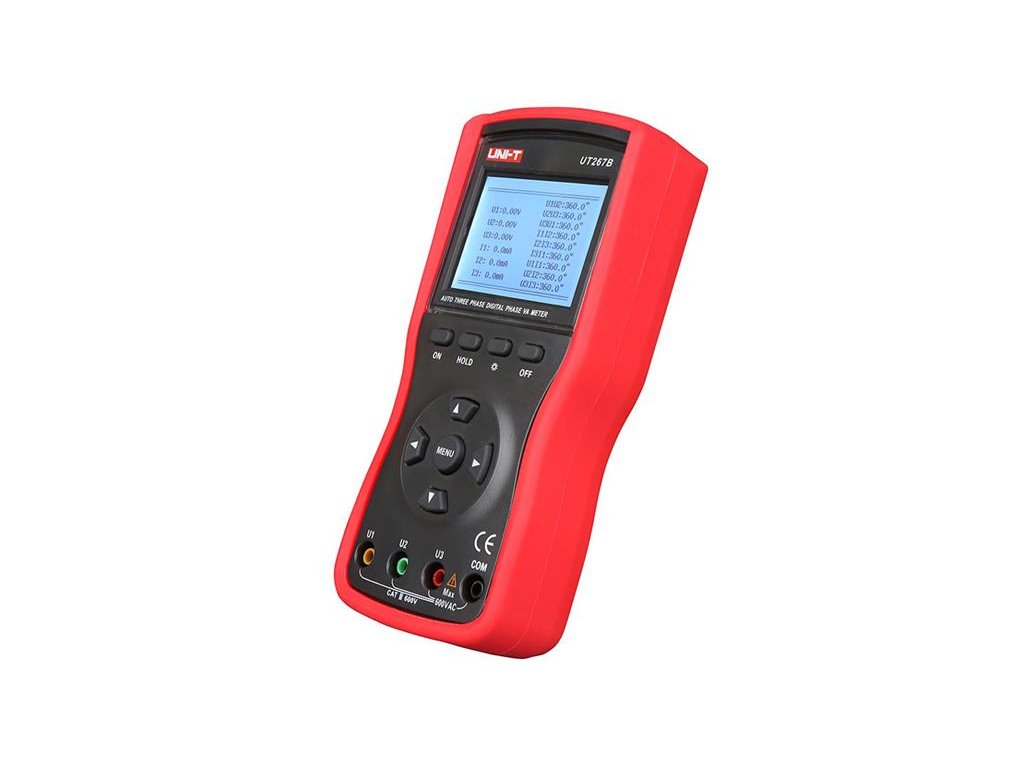

UT267B je inteligentný trojfázový vysoko presný digitálny fázový voltampérmeter špeciálne navrhnutý na meranie v priemyselných pracovných podmienkach. Jedná sa o plne automatický, viacúčelový prístroj s nízkou spotrebou a jednoduchým ovládaním.

Môžete merať obvody bez ich narušenia, prístroj je schopný merať trojfázové napätie a prúd, uhol fáz medzi napätím a prúdom alebo medzi trojfázovými napätiami alebo prúdmi, frekvenciu, postupnosť fáz, aktívny, jalový a zdanlivý výkon, účinník, súčet vektorov, a tiež je schopný identifikovať zapojenie skupín transformátorov, indukčné a kapacitné obvody, sekundárne obvody a meranie systému diferenciálnej ochrany zbernice.

Prístroj môže tiež odčítať diferenciálnu ochrannú fázu medzi jednotkami CT, skontrolovať a zabezpečiť správne zapojenie elektromerov.

Bodový displej LCD má 240 bodov × 160 bodov a umožňuje zobrazenie vektorov napätia a prúdov.

Prístroj umožňuje do vnútornej pamäte uložiť až 99 sád nameraných údajov, ktoré môžu byť následne cez rozhranie RS232 prenesené do PC. Dodávaný systémový softvér umožňuje online monitorovanie v reálnom čase, vyhľadávanie histórie, dynamické zobrazenie, odčítanie dát, ukladanie, hlásenie, tlač atď.

Tieto funkcie spoločne predstavujú bezpečný, presný a pohodlný nový nástroj ponúkaný pre inšpektorov a elektrikárov.

• Merá napätie, prúd, výkon, frekvenciu, vzťahy medzi UU, UI, II aj všetky súčasne
• Automatický rozsah, vzorkovacia frekvencia 2 / s
• Grafický podsvietený LCD displej 240 × 160 pixelov
• Uchovávanie dát
• Rozhranie RS-232
• Nízka spotreba energie (40 mA)
• Automatické vypnutie
• Antivibračné, protišmykové, vysoko izolačné puzdro
• Dodávané prúdové svorky

TECHNICKÉ ŠPECIFIKÁCIE:

• Rozsah merania striedavého prúdu (A): 0mA ~ 20A, presnosť: ± (1,5% + 3)
• Rozsah merania striedavého napätia (V): 0V ~ 600V, presnosť: ± (1,5% + 3)
• Rozsah merania frekvencie (Hz): 45Hz ~ 65Hz, presnosť: ± (2% + 3)
• Rozsah merania činného výkonu (W): 0W ~ 12kW, presnosť: ± (3% + 3)
• Rozsah merania zdanlivého výkonu (VA): 0VA ~ 12kVA, presnosť: ± (3% + 3)
• Rozsah merania jalového výkonu (VAR): 0VAR ~ 12kVAR, presnosť: ± (3% + 3)
• Účinník: -1 ~ +1, presnosť: ± 0,03
• Fázový uhol: 0° ~ 360°, presnosť: ±1°
• Súčet prúdových vektorov: 0mA ~ 60A
• Test fázovej postupnosti - dopredná rotácia: U1-U2-U3 alebo I1-I2-I3
• Test fázovej postupnosti - reverzná rotácia: U1-U3-U2 alebo I1-I3-I2
• Bodový LCD podsvietený displej na zobrazenie vektorov: 240 bodov × 160 bodov
• Vzorkovacia frekvencia: cca 0,5krát/s
• Automatické prepínanie rozsahov: áno
• Vstupná impedancia pre DCV: ≥2MOhm
• Podržanie dát (Data Hold): áno
• Dátové úložisko: áno, 99 záznamov
• Dátové rozhranie: RS-232
• Napájanie: batérie 1,5 V AA (LR6) x 6ks
• Automatické vypnutie: cca po 15 minútach
• Indikácia slabej batérie: áno
• Čistá hmotnosť výrobku: 550 g
• Rozmery výrobku: 196 mm x 92 mm x 54 mm
• Farba výrobku: červená a sivá

OBSAH BALENIA:

• Analyzátor UNI-T UT267B: 1ks

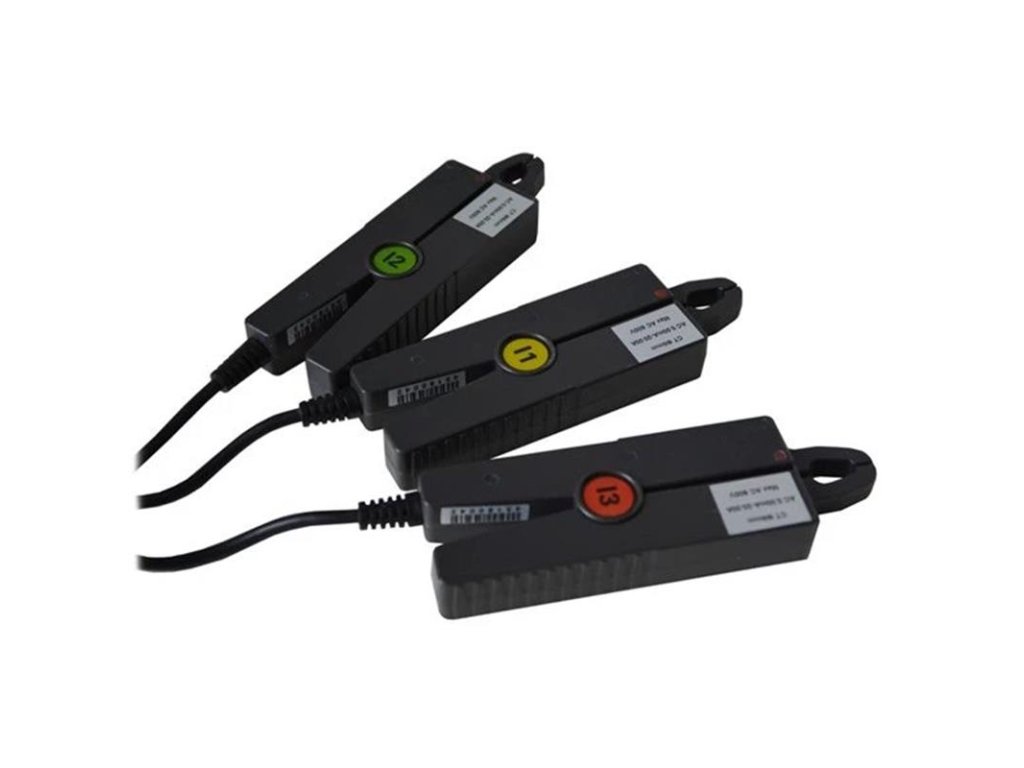

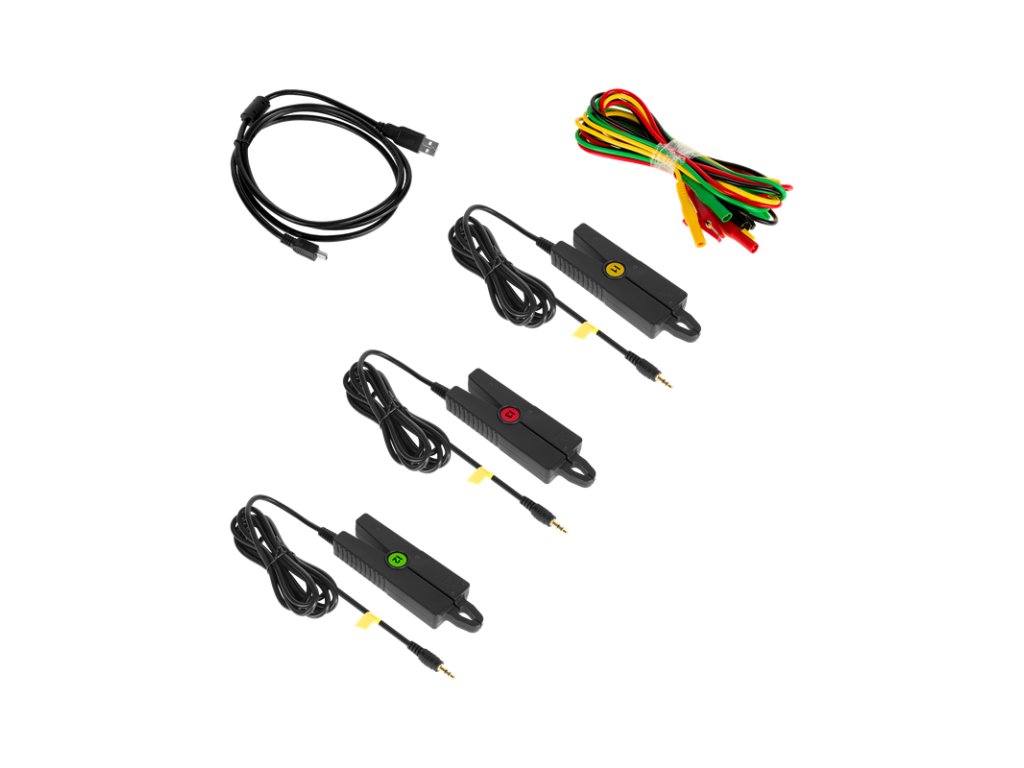

• Prúdové svorky 7,5 mm x 13 mm: 3ks

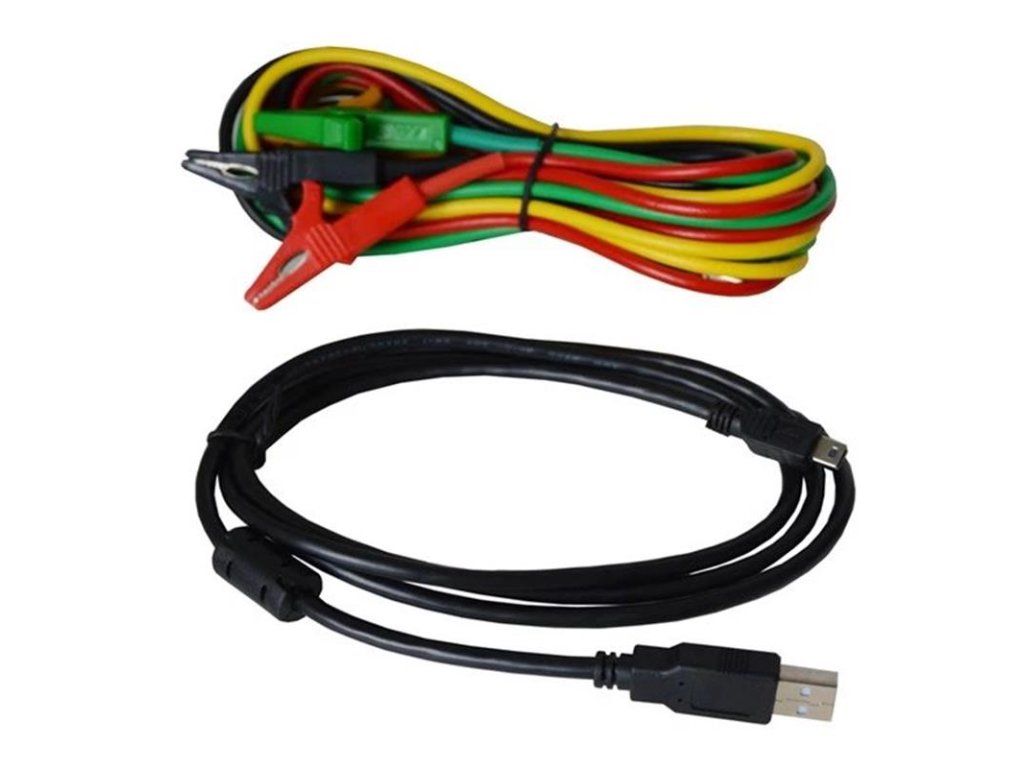

• Testovacie káble: 4ks (1ks žltý, 1ks zelený, 1ks červený, 1ks čierny)
• Dátový kábel: 1ks

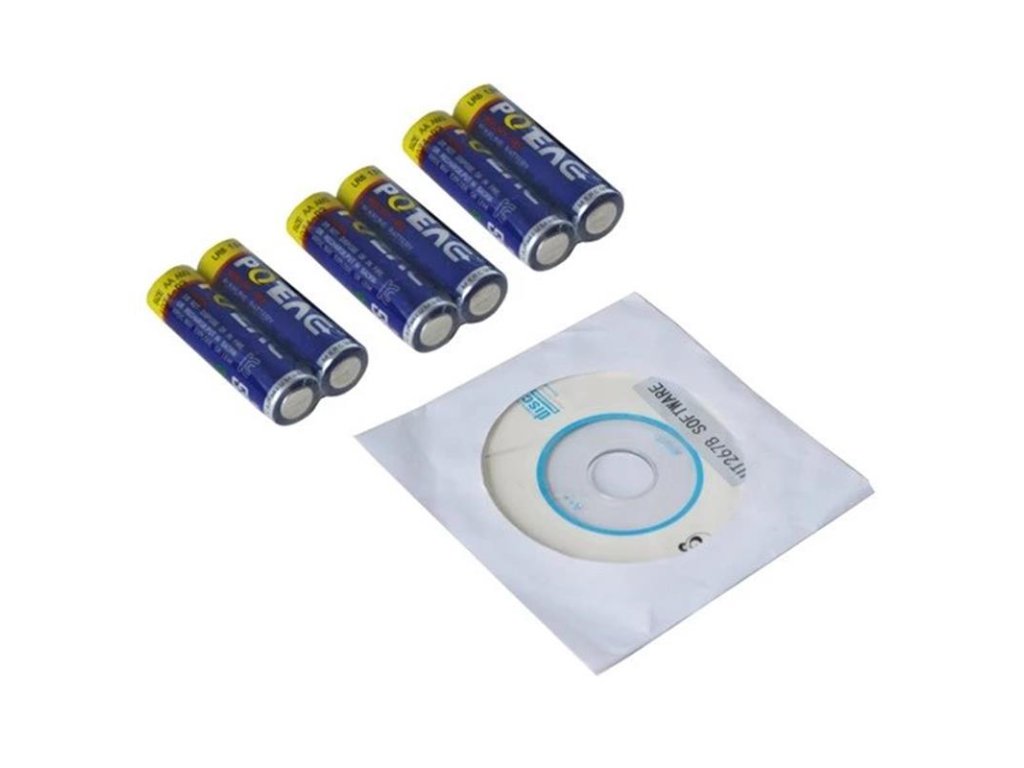

• CD so softvérom na prenos do PC: 1ks

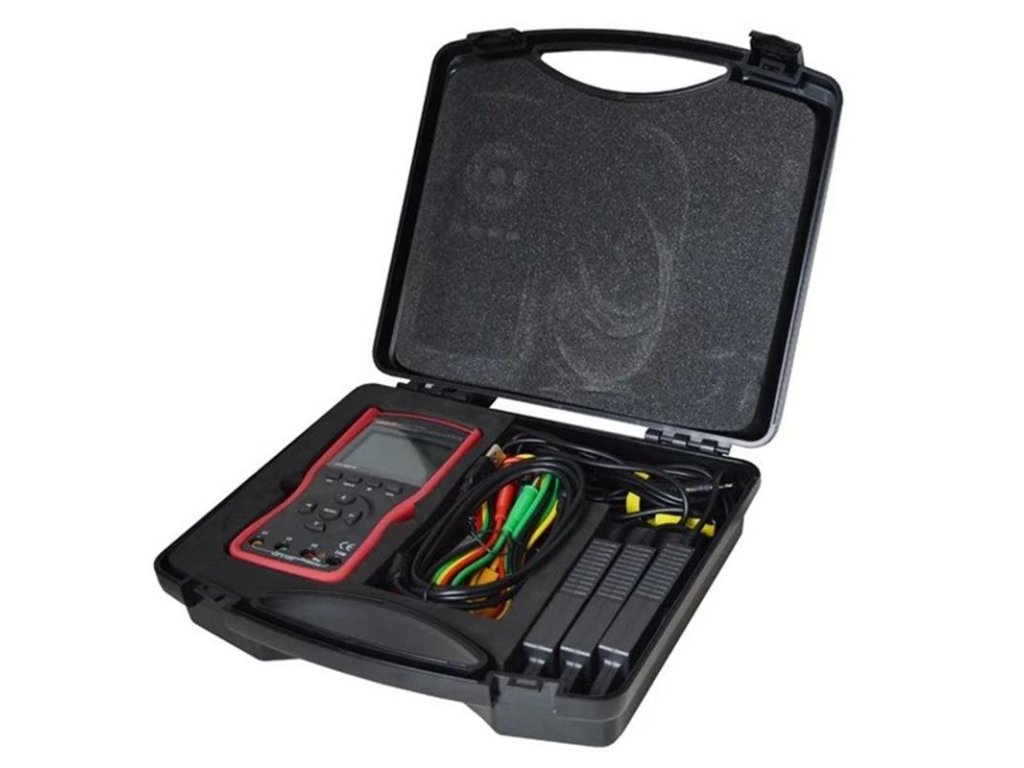

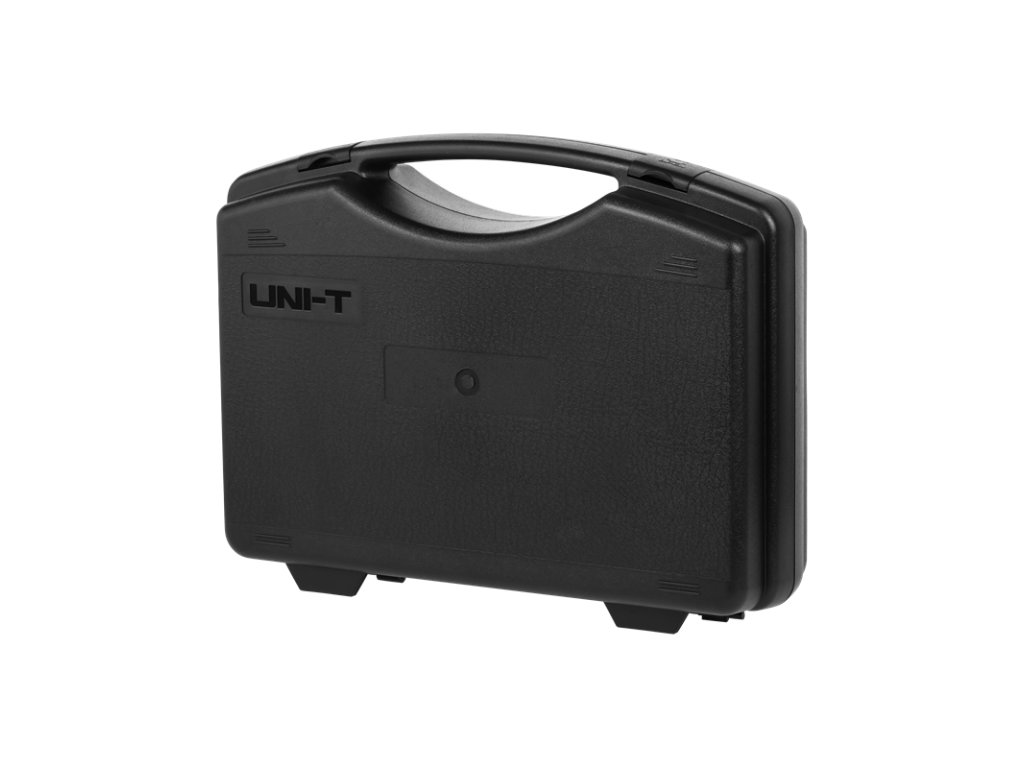

• Taška: 1ks
• Batérie 1,5V AA (LR6): 6ks
• Návod na použitie: 1ks
