ORNO 07171 Tester zásuvky prívesu 7 pólov

Podrobný popis

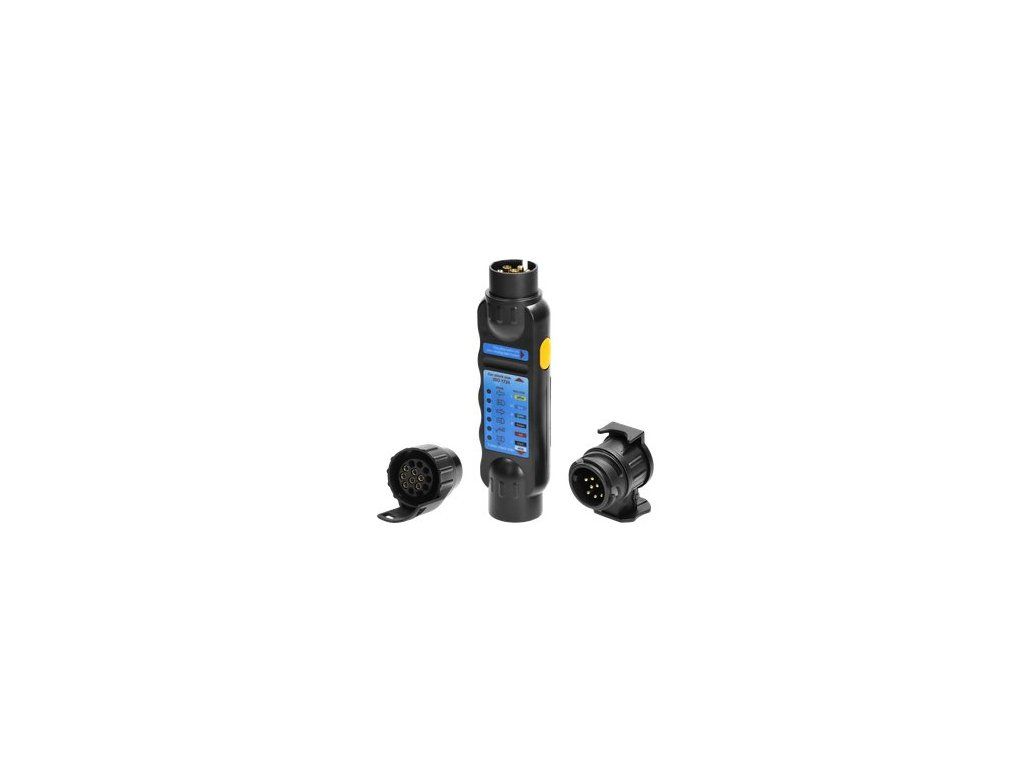

Skúšačka zásuvky prívesu 7-pólová

Skúšačka s LED diódami na overenie všetkých funkcií osvetlenia pre zásuvku ťažného zariadenia vozidla a pre zástrčku prívesu. Otestuje všetky 7-pólové zásuvky a zástrčky. LED kontrolky zobrazia nefunkčné spojenie.

Návod na použitie: Vložte do skúšačky jednu 9V batériu (nie je súčasťou balenia), dbajte na správnu polaritu. Zapojte skúšačku do zásuvky alebo zástrčky prívesu a vyhodnoťte namerané údaje.

Meranie zástrčky prívesu:

• Na meranie je potrebné, aby v prívese boli vo všetkých svetlách funkčné žiarovky.
• Zapojte zástrčku do skúšačky a stlačte žlté tlačidlo na boku prístroja.
• Ak je všetko v poriadku, všetky LED diódy sa rozsvietia. Každá LED dióda signalizuje funkciu jedného elektrického okruhu.
• Ak nesvieti niektorá LED kontrolka, príčinou môže byť chybné zapojenie, prerušený vodič alebo prasknutá žiarovka.
• Ak nesvieti ani jedna LED dióda, je pravdepodobne porušený vodič -12V (kostra), alebo je v prístroji vybitá batéria.

 Meranie zásuvky ťažného zariadenia vozidla:

• Rozsvieťte svetlá vozidla a zapnite smerovky.
• Zapojte skúšačku do zásuvky ťažného zariadenia vozidla a stlačte žlté tlačidlo na boku prístroja.
• LED kontrolky signalizujú, ktoré svetlá sú zapnuté a prenášajú sa správne do zásuvky ťažného zariadenia.
• Ak nesvieti ani jedna LED kontrolka, je pravdepodobne porušený vodič -12V (kostra), alebo nie sú rozsvietené žiadne svetlá vozidla.

 Upozornenie: Túto skúšačku nemožno použiť pre zásuvky ťažného zariadenia, ktoré majú vlastnú riadiacu jednotku (CANBUS). Nikdy nezapájajte skúšačku do zásuvky ťažného zariadenia a prívesu súčasne. Vždy vykonávajte meranie prívesu a ťažného zariadenia vozidla samostatne.
