Uzemňovacie kliešte UNI-T UT278A+

Detailný popis produktu

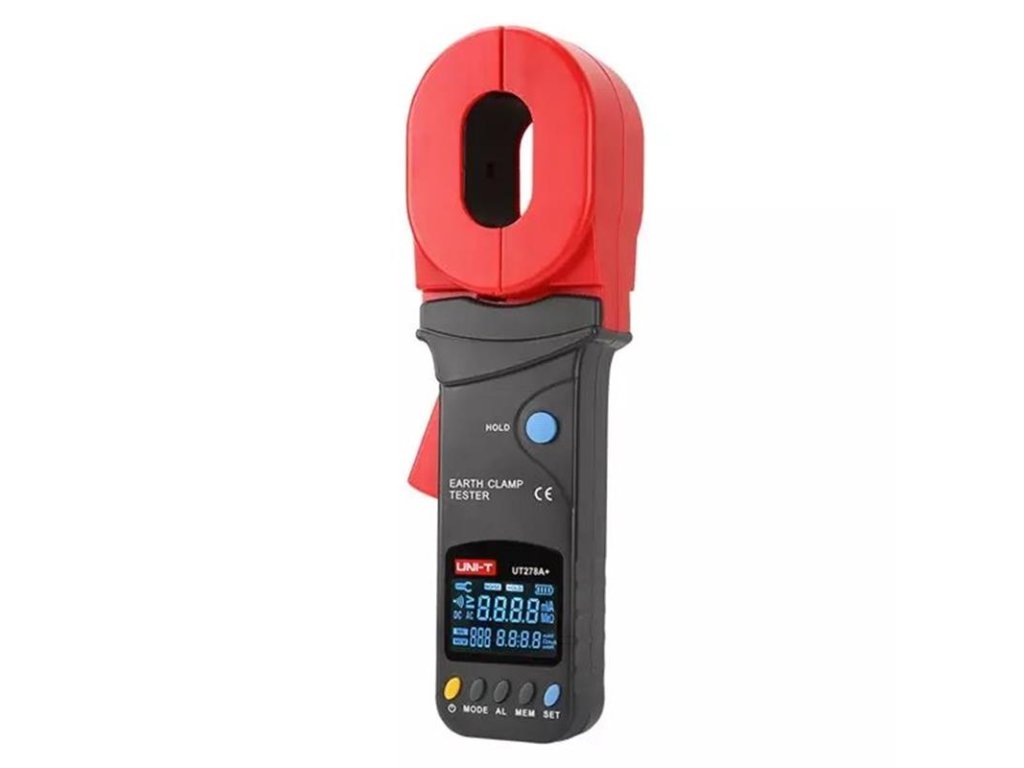

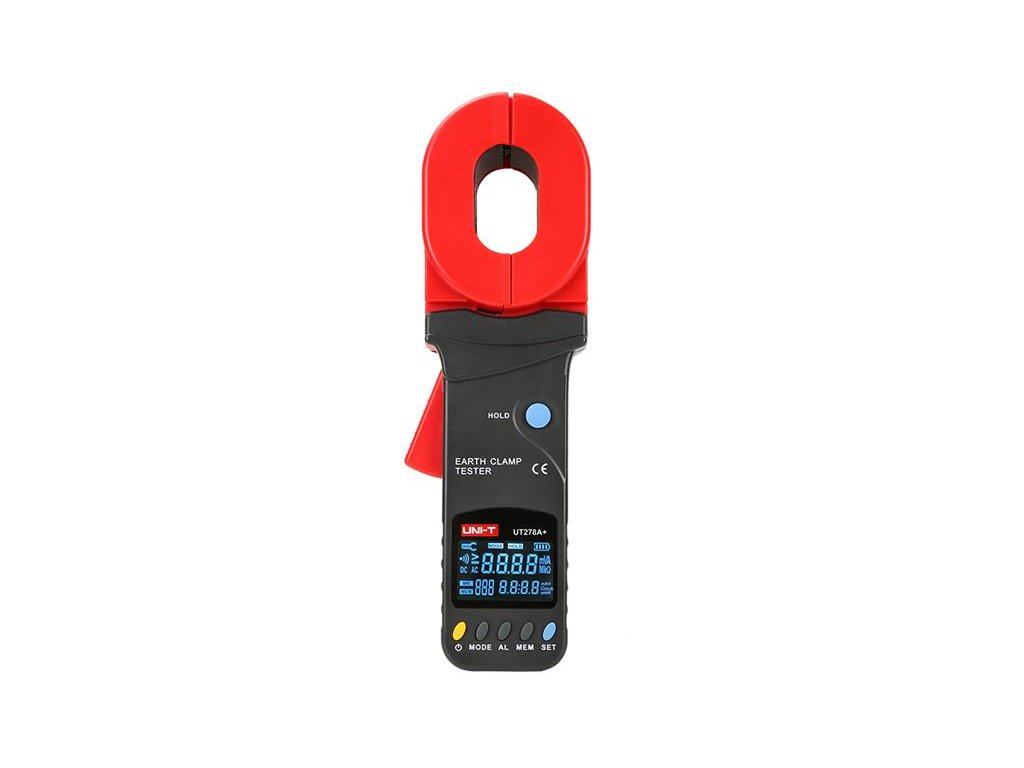

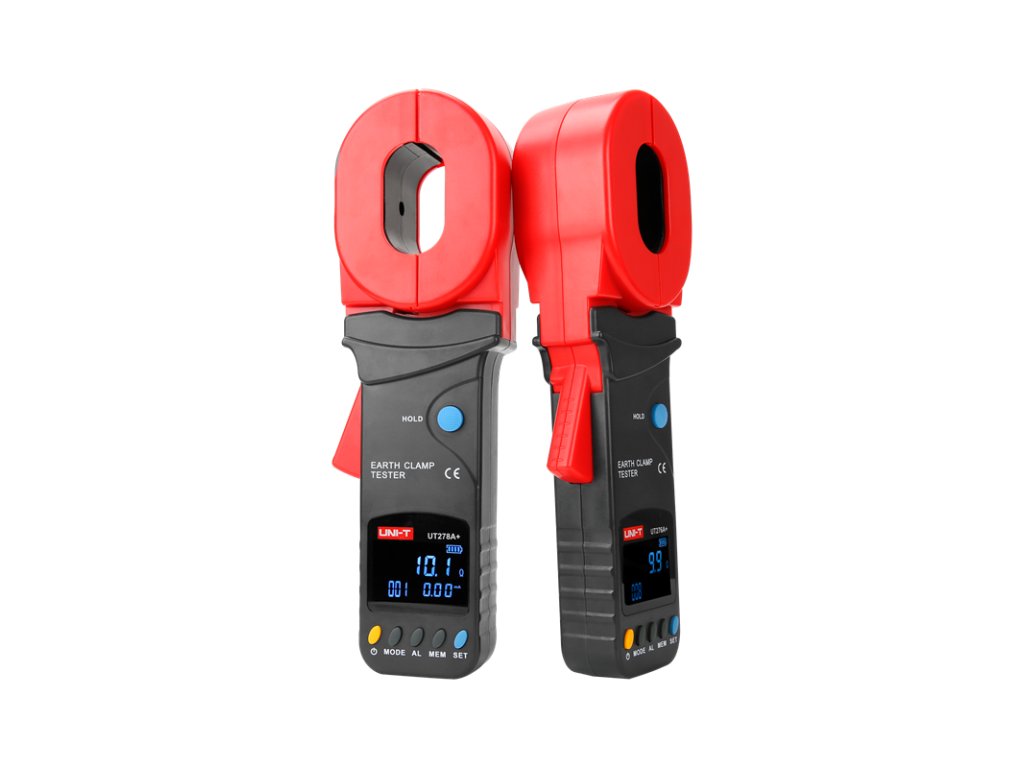

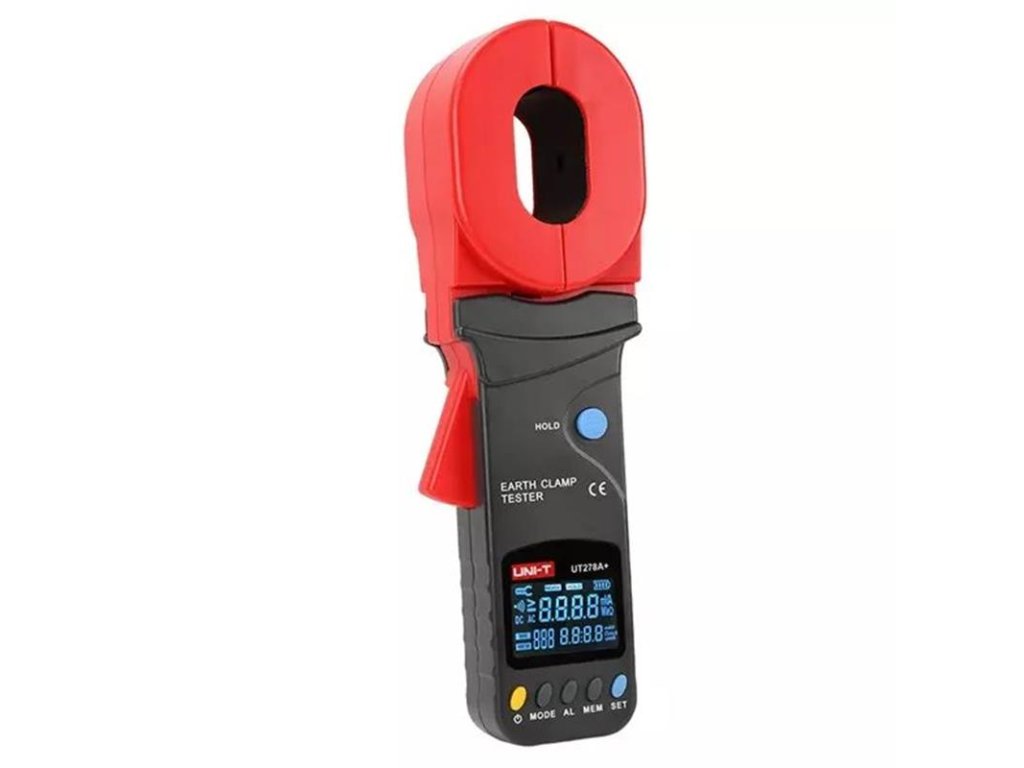

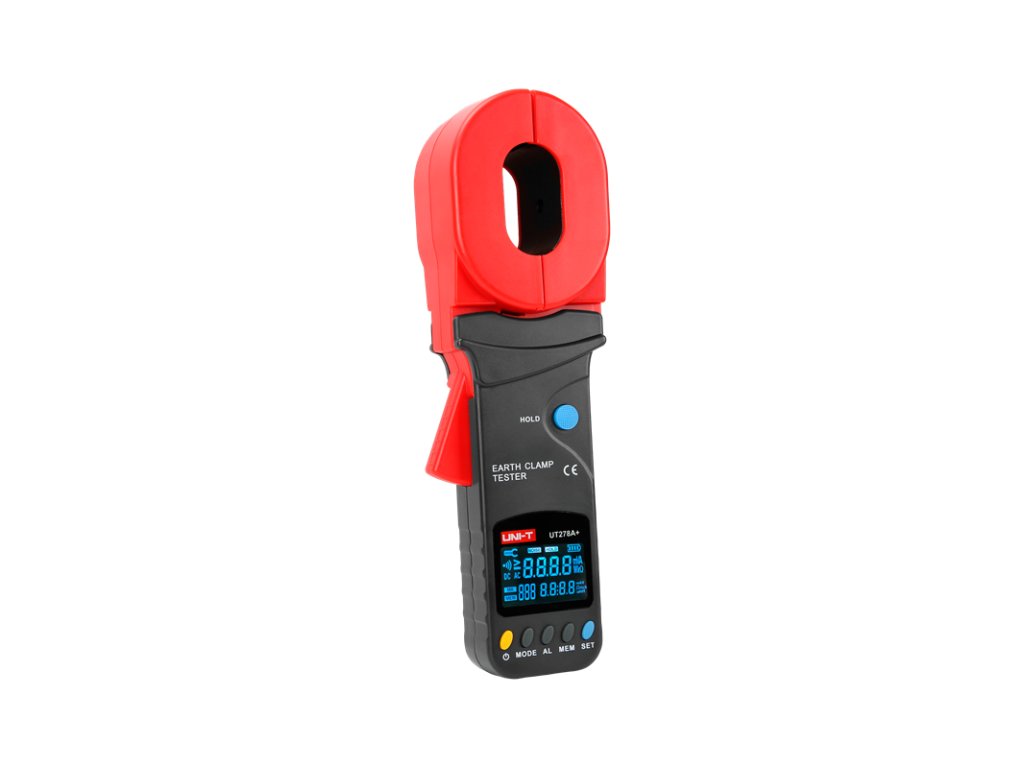

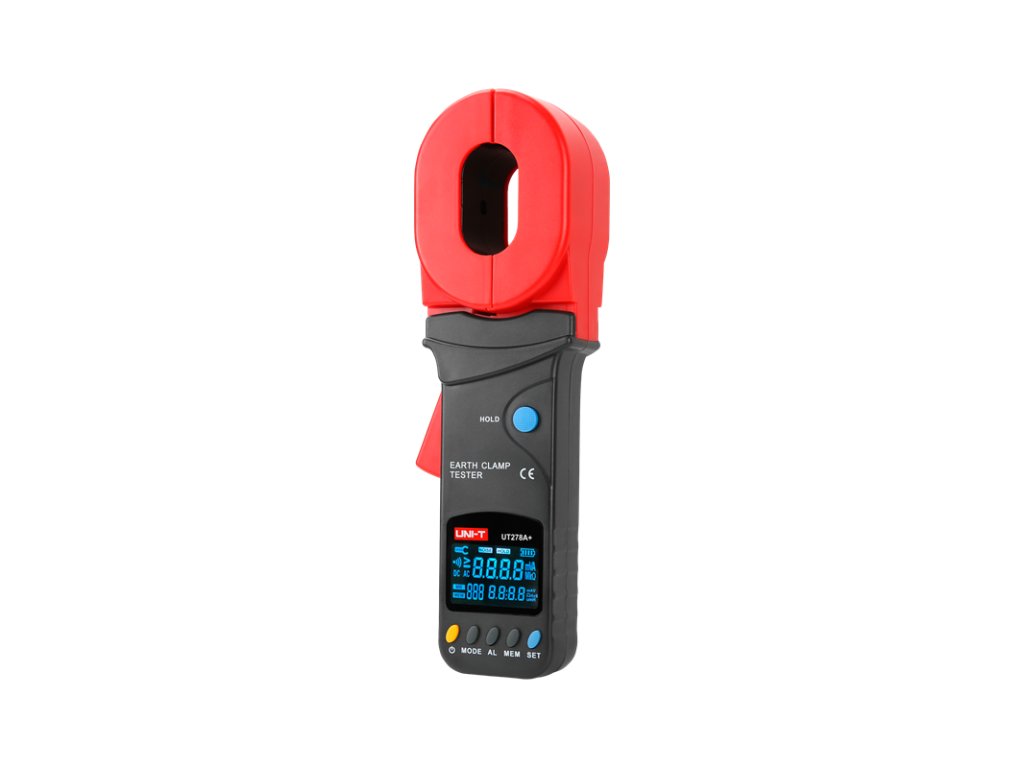

Uni-T UT278A+ uzemňovacia svorka

UT278A+ od spoločnosti UNI-T je kliešťový tester zemného odporu. Na základe princípu vzájomnej indukcie dokáže merať odpory uzemnenia bez odpojenia uzemňovacích vodičov a bez pomocných elektród, v uzemňovacích systémoch s viacerými uzemňovacími vodičmi, ako aj s jedným uzemňovacím vodičom. Na rozdiel od podobného modelu UT276A+ má rozšírený rozsah merania odporu uzemňovacej slučky až do 1 200 Ohmov a dokáže merať aj unikajúce prúdy cez uzemňovaciu slučku v rozsahu od 0,00 mA do 20,0 A.

Tester je navrhnutý na profesionálne použitie s odolnosťou proti nárazom, prachu a vlhkosti, je riadený mikroprocesorom na presnú identifikáciu odporu zemnej slučky vrátane funkcie rýchleho filtrovania rušenia s využitím pokročilých aritmetických metód. Je určený na meranie uzemňovacích systémov v elektrárňach, rozvodných systémoch elektrickej energie a telekomunikácií, ropných poliach, počítačových miestnostiach, elektromechanických inštaláciách a údržbe v priemyselných závodoch, všade tam, kde sa elektrická energia používa ako priemyselný zdroj alebo kde je potrebné skontrolovať odpor uzemnenia bleskozvodu.

Prístroj meria odpor uzemňovacej slučky od 0,01 Ohm do 1 200 Ohm s rozlíšením 0,001 Ohm a zvodové prúdy od 0 do 20 A. Namerané hodnoty sa zobrazujú na štvormiestnom podsvietenom displeji EBTN (svetlé údaje na tmavom pozadí) a zároveň je možné hodnoty ukladať do vnútornej pamäte (až 300 skupín hodnôt) a neskôr ich prenášať do PC prostredníctvom zabudovaného rozhrania RS232. Prístroj je napájaný štyrmi 1,5 V alkalickými batériami.

Vyrobený podľa bezpečnostných predpisov IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečistenia 2); IEC61010-031.


Rozsah merania odporu uzemňovacej slučky: 0 až 1200 Ohm
• Rozlíšenie 0,001 Ohm
• Rozsah merania unikajúcich prúdov cez zemnú slučku: 0 až 20,0 A
• Rozlíšenie: 0,01 mA
• Automatické nastavenie rozsahu
• Štvormiestny displej EBTN
• Súčasné zobrazenie odporu a prúdu na jednej obrazovke
• Nastavenie limitu odporu so zvukovou indikáciou prekročenia limitu
• Filtrovanie rušivého signálu
vysoká spoľahlivosť a odolnosť, dvojitá izolácia
automatická kalibrácia, kalibračné odporové slučky
• Možnosť uloženia až 300 súborov nameraných údajov
• Prenos údajov do PC
napájanie 4 ks 1,5 V alkalických batérií AA
indikácia slabých batérií

Technické špecifikácie:

• Metóda merania: vzájomná indukcia
• Rozsah merania odporu zemnej slučky: 0 až 1200 Ohm

• Rozlíšenie a presnosť merania odporu zemnej slučky:
v podrozsahu 0,01 až 0,099 Ohm: 0,001 Ohm ± (1 % + 0,01 Ohm)
v podrozsahu 0,1 až 0,99 Ohm: 0,01 Ohm ± (1% + 0,01 Ohm)
v podrozsahu 1 až 49,9 Ohm: 0,1 Ohm ± (1% + 0,1 Ohm)
v podrozsahu 50 až 99,5 Ohm: 0,5 Ohm ± (1,5% + 0,5 Ohm)
v podrozsahu 100 až 199 Ohm: 1 Ohm &plusm; (2% + 1 Ohm)
v podrozsahu 200 až 395 Ohm: 5 Ohm ± (5% + 5 Ohm)
v podrozsahu 400 až 590 Ohm: 10 Ohm ± (10% + 10 Ohm)
v podrozsahu 600 až 880 Ohm: 20 Ohm ± (20% +20 Ohm)
v podrozsahu 900 až 1200 Ohm: 30 Ohm ± (25% +30 Ohm)

rozlíšenie a presnosť merania unikajúceho prúdu v zemnej slučke:
v podrozsahu 0,00 mA až 9,95 mA: 0,01 mA ± (2,5 %+1 mA)
v podrozsahu 10,0mA až 99,0mA 0,1mA ± (2,5%+5mA)
v podrozsahu 100mA až 300mA 1mA ± (2,5%+10mA)
v podrozsahu 0,3A až 2,99A 0,01A ± (2,5%+0,1A)
v podrozsahu 3,0A až 9,9A 0,1A ± (2,5%+0,3A)
v podrozsahu 10,0A až 20,0A 0,1A ± (2,5%+0,5A)

rozmery displeja EBTN: 47 x 28,5 mm
• Frekvencia merania: 2x/sec
• Súčasné zobrazenie odporu a prúdu na jednej obrazovke
• Otvor svorky: 32 x 55 mm
• Odrušovací filter: áno
• Vizuálny a zvukový alarm: áno
• Indikácia prekrytia rozsahu: áno, symboly „OL ?“, „L0,01?“, „OL A“
• Indikácia príliš veľkých rušivých prúdov: áno, symbol „NOISE“
• Ukladanie údajov: áno, pre 300 skupín
• Rozhranie na prenos údajov do PC: RS232
• Napájanie: 6 V (4 ks batérií 1,5 V/AA (LR6))
• Spotreba: max. 50 mA
• Indikácia slabých batérií: áno
• Automatické vypnutie: áno, po 5 minútach
• Izolačný odpor plášťa: viac ako 20M Ohm (500V medzi obvodom a plášťom)
• Napäťová odolnosť: 3700V/RMS AC (medzi obvodom a obalom)
• Maximálne vonkajšie magnetické pole: 40A/m
• Maximálne vonkajšie elektrické pole: < 1V/m
• Kategória: CAT Ill 300V, CAT IV 150V ( IEC61010-1)
• Prevádzková teplota okolia a relatívna vlhkosť: 23°C ±5°C, vlhkosť < 75%
• Rozmery testera D x Š x V: 285 mm x 85 mm x 58 mm
• Hmotnosť testera: 1180 g (vrátane batérií)

Obsah balenia:

• Tester UT278A+
testovacia (kalibračná) slučka 1 Ohm a 10 Ohm
• 1,5 V/AA (LR6) batérie 4ks
• Užívateľská príručka anglická, česká, slovenská
