Wallbox A-Z CHARGER CRYSTAL Small 22kW trojfázová EV nabíjačka

Podrobný popis

Wallbox A-Z CHARGER CRYSTAL Small 22kW trojfázová EV nabíjačka

Výkonná 22 kW nabíjačka pre elektromobily vrátane napájacieho kábla navrhnutá a vyrobená v ČR. Je vybavená konektorom TYP II. Spĺňa dotačné podmienky programu Nová Zelená Úsporám. Len pre zákazníkov, ktorí už vlastnia A-Z ROUTER SMART 3F.

Popis nabíjačky

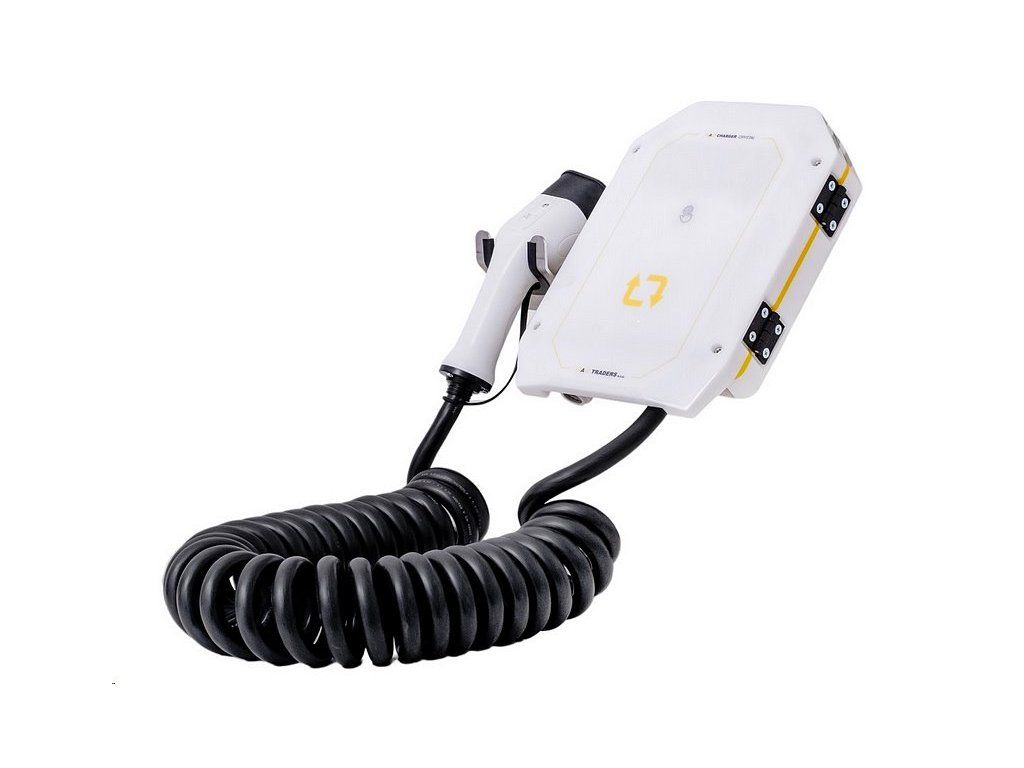

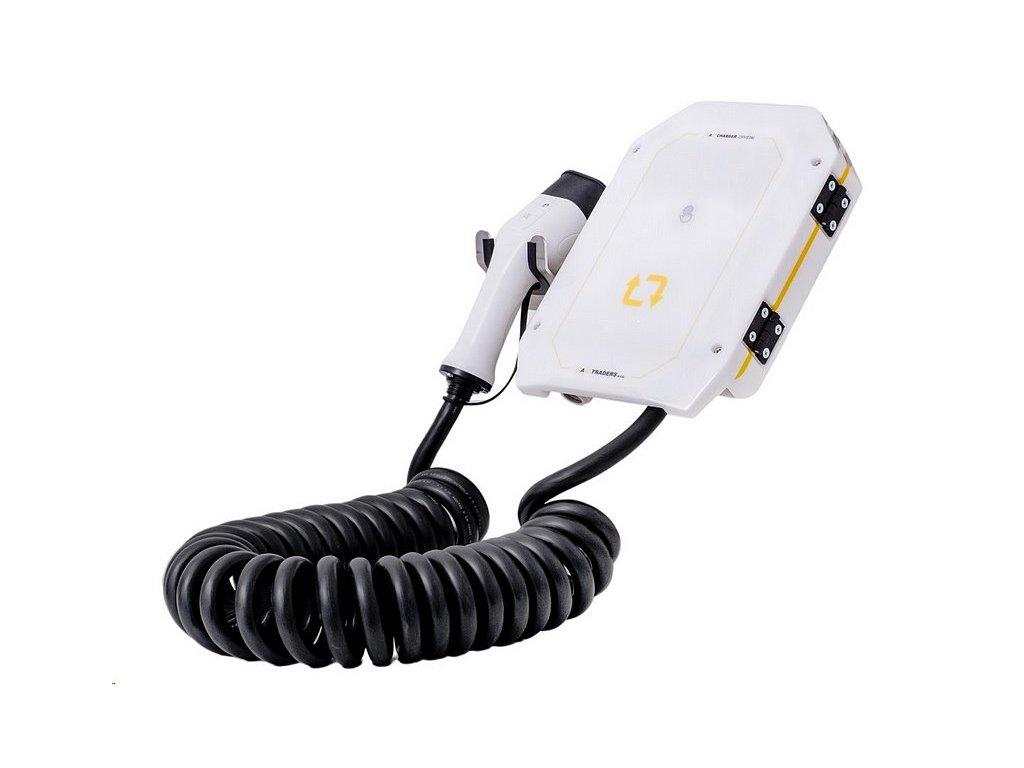

A-Z CHARGER CRYSTAL je nabíjacia stanica pre elektromobily vhodná na inštaláciu pre rodinné domy. Nabíjacia stanica disponuje funkciou riadenia výkonu nabíjania podľa aktuálneho stavu siete, aktuálnej spotreby elektriny a rezervovaného príkonu v danom rodinnom dome tak, aby nedochádzalo k prekročeniu celkového dohodnutého príkonu.

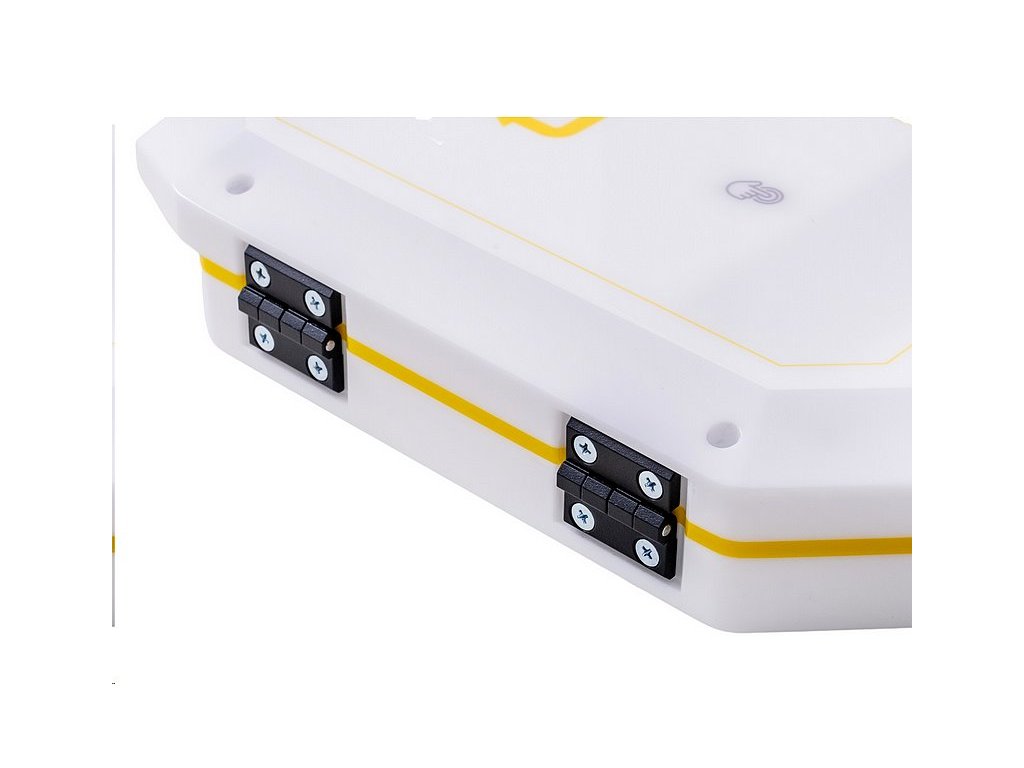

Jednoduchá montáž zaberie rádovo jednotky minút. Robustná dizajnová skriňa z akrylátového skla s UV stabilizáciou frézovaná z masívneho ručne lešteného materiálu predstavuje vysoko odolnú kombináciu vhodnú na vonkajšie inštalácie.

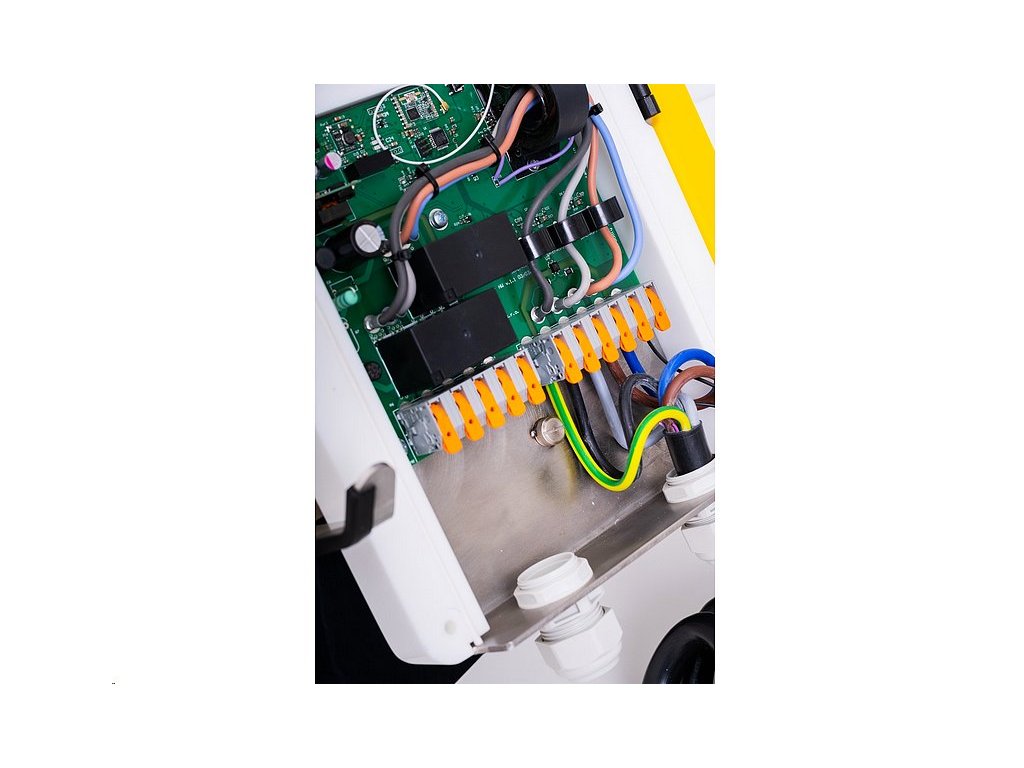

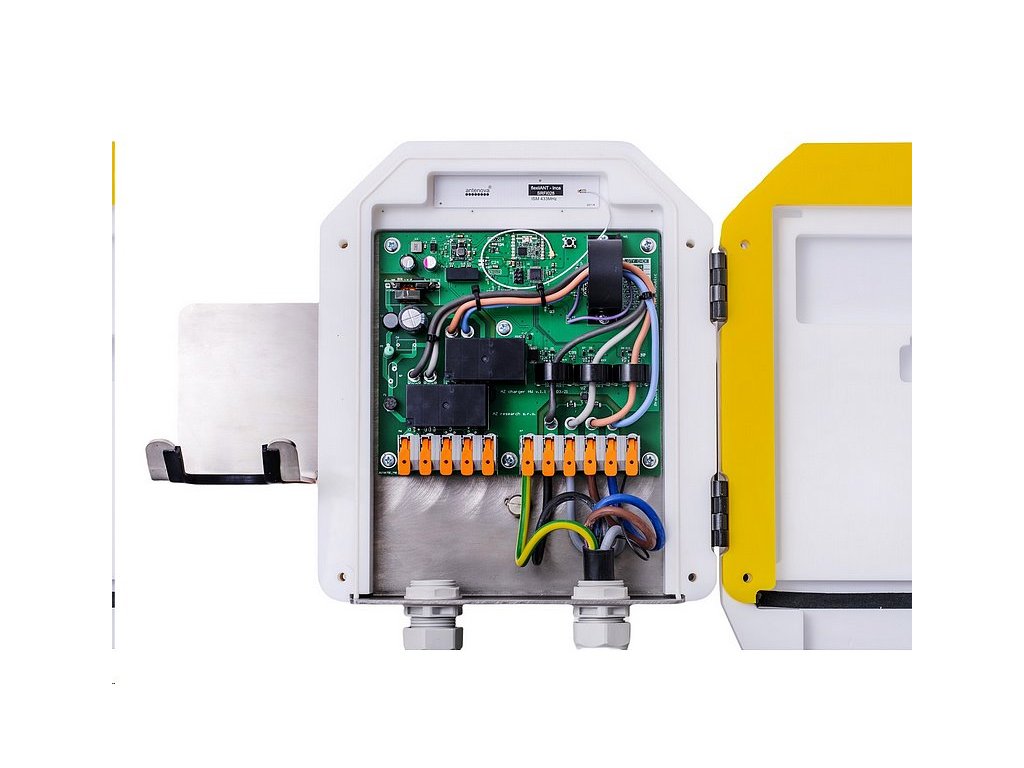

Vďaka integrovanému DC aj AC chrániču nie je potrebné vykonávať zmeny v rozvádzačoch, čo predstavuje úsporu časovú aj finančnú.


Vybavenie nabíjačky

Súčasťou zariadenia je regulátor A-Z ROUTER SMART, vďaka ktorému je stanica pripravená po pripojení vozidla okamžite smerovať vyrobené prebytky z fotovoltaiky k nabíjaniu elektromobilu. Zariadenie tak pomáha hospodárne využívať vyrobenú elektrinu z FVE v domácnosti, čím sa zabraňuje vzniku nevýhodných pretekov do distribučnej siete.

Programovanie nabíjačky

Programovateľná užívateľsky príjemná ovládacia jednotka ponúka možnosť nadefinovať si časové okná vyhradené na dobíjanie elektromobilu, dobíjaciu stanicu je možné tiež nastaviť na dobíjanie podľa signálu HDD prípadne kombináciou oboch.

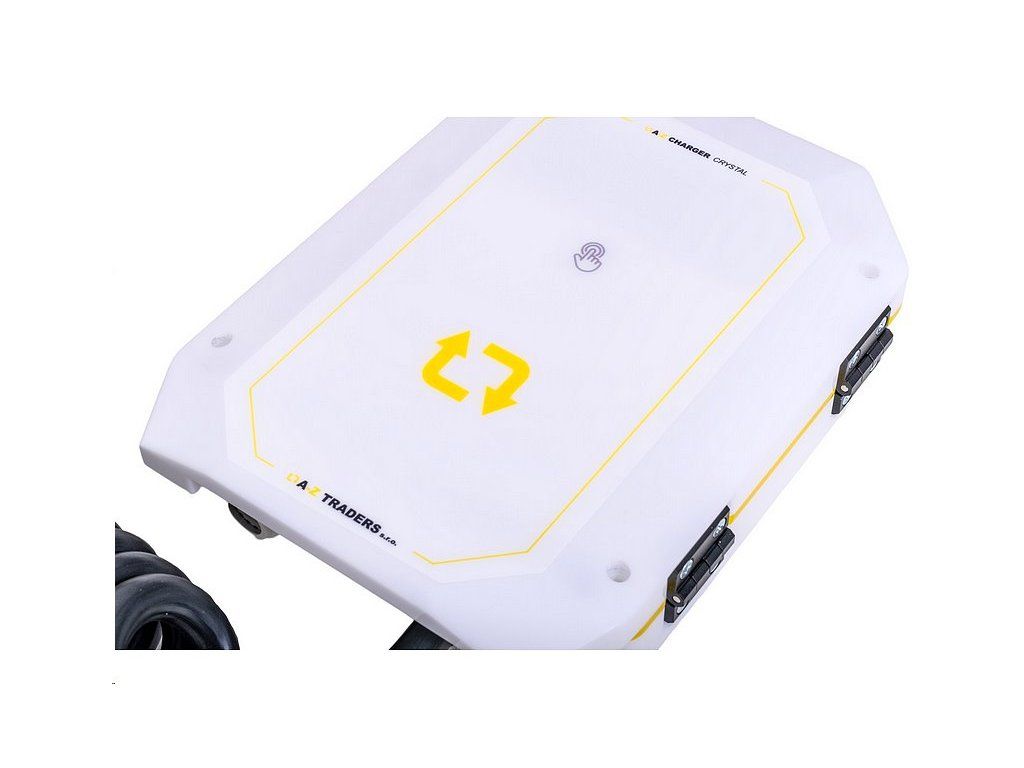

Na ovládanie dobíjacej stanice sa využíva iba jedno tlačidlo. Symbol ruky uprostred predného panelu slúži na spustenie manuálneho nabíjania s výkonom podľa nastavenia v rozhraní A-Z ROUTER. V prípade výpadku komunikácie je možné týmto tlačidlom spustiť núdzové nabíjanie minimálnym výkonom (3x 1450 W).

Technické špecifikácie nabíjačky

• Nabíjací výkon: Max. 22 kW 3f - podľa možností vozidla
• Kábel: Pripojenie max. 5x6 mm2, max. priemer kábla 19 mm, lankový/pevný
• Komunikácia: Proprietárna 433 MHz - A-Z CONNECT ekosystém
• Prúdový chránič: Integrovaný - kombinácia typ A: 30 mA a typ B: 6 mA
• Nabíjací kábel: Špirálový D 75 mm, (5x6 mm2 TPU čierny), akčný rádius cca 5 m
• Krytie: IP 44
• Prevádzková teplota: -20°C až +45°C
• Výška: 327 mm
• Šírka: 240 mm (s montážnou doskou 333 mm)
• Hĺbka: 64 mm (s montážnou doskou 76 mm)

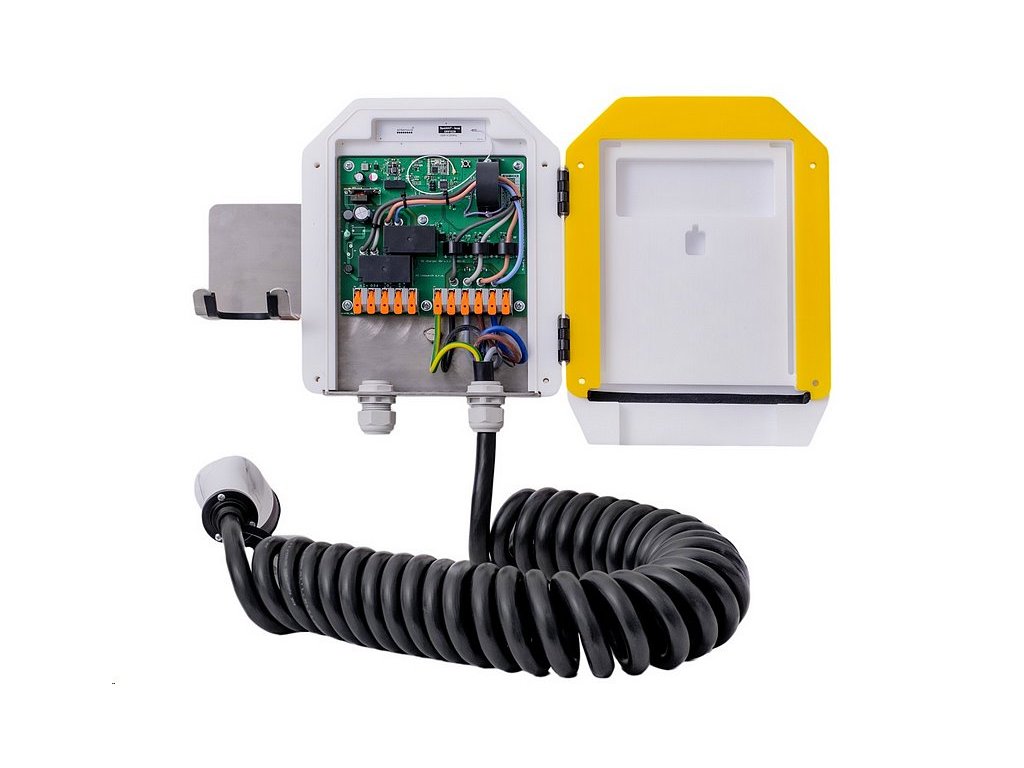

Obsah balenia

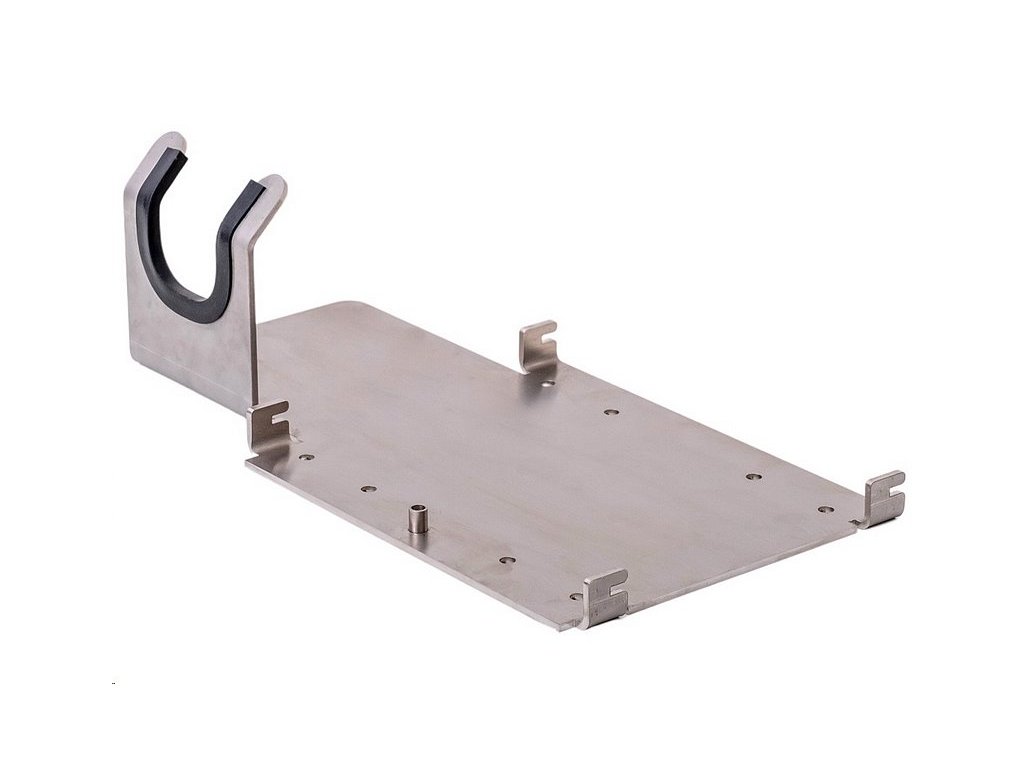

• Montážna doska s držiakom káblovej koncovky TYPE 2
• Jednotka nabíjačky. ( Len nabíjačka )
• Nabíjací kábel s koncovkou TYPE 2 (3f x 32A)

Upozornenie

Inštaláciu regulátora a meracieho modulu zverte vždy osobe s príslušnou elektrotechnickou kvalifikáciou (spôsobilosť podľa paragrafu 6 a vyššie vyhlášky 194/2022 Zb.).

• Inštalácia nie je určená na montáž laikmi.
• Pri otvorení predného krytu hrozí úraz elektrickým prúdom.
• Nedotýkajte sa komponentov na doske, okrem tlačidiel označených v návode.
• Používateľ nesmie počas prevádzky ani pri odpojení otvárať predný kryt zariadenia - prípadná záruka nebude uznaná a hrozí úraz elektrickým prúdom.
• Je bezpodmienečne nutné pozorne prečítať návod a dodržať všetky bezpečnostné upozornenia v ňom uvedené.
