Elektroměr 3F na DIN lištu třífázový EASTRON SDM 630 M, MID, Modbus

Podrobný popis

Elektroměr Eastron SDM630-M MID – Třífázový elektroměr pro precizní energetický management


Konec dohadů o spotřebě, nastupuje éra datové přesnosti


Ztrácíte přehled o tom, kolik energie skutečně spotřebuje vaše firma, nájemní jednotky nebo tepelné čerpadlo? V době, kdy je každá kilowatthodina drahá, je slepota vůči energetickým tokům luxusem, který si nikdo nemůže dovolit. Obyčejné měřáky vám řeknou jen „kolik“, ale neřeknou vám „kdy“ a „v jaké kvalitě“. Bez detailních dat o importu, exportu a kvalitě sítě jste jako kapitán lodi bez kompasu – víte, že plujete, ale netušíte, zda správným směrem k úsporám.

Eastron SDM630 Modbus s certifikací MID je technologickou odpovědí na potřeby moderního energetického managementu. Není to jen „počitadlo“; je to komplexní analyzátor sítě v kompaktním těle. Díky přímému měření až do 100 A bez nutnosti externích transformátorů a obousměrnému toku energie se stává naprosto klíčovým prvkem pro majitele fotovoltaických elektráren (FVE) a průmyslové provozy. S tímto zařízením získáváte nejen přesná čísla pro fakturaci, ale především hloubkový vhled do své energetické bilance v reálném čase.

S nejnovější certifikací MID (M25) podle normy EN50470-3:2022 máte jistotu, že naměřené hodnoty jsou právně závazné a přesné. Ať už potřebujete fakturovat spotřebu nájemníkům, nebo řídit přetoky do sítě přes Modbus, Eastron SDM630-M je připraven na tvrdou práci v kategorii přepětí CAT III.


Klíčové vlastnosti pro maximální kontrolu


• Přímé měření do 100 A: Zvládne vysokou zátěž bez nutnosti instalovat drahé a prostorově náročné externí proudové transformátory (CT).

• Obousměrné měření (4Q): Ideální pro fotovoltaiku – přesně měří energii odebranou ze sítě (Import) i dodanou do sítě (Export).

• Certifikace MID (B+D): Úředně ověřené měřidlo vhodné pro fakturační měření a přeúčtování nákladů nájemníkům.

• Komunikace Modbus RTU (RS485): Snadná integrace do systémů chytré domácnosti (Loxone, Home Assistant) nebo průmyslových PLC a střídačů (Solax, Goodwe, Victron a další).

• Komplexní analýza sítě: Měří nejen kWh, ale i napětí (V), proud (A), účiník (PF), frekvenci (Hz) a harmonické zkreslení (THD).

• Dva impulsní výstupy: Jeden fixní a jeden konfigurovatelný výstup pro starší systémy sběru dat nebo vizualizaci.

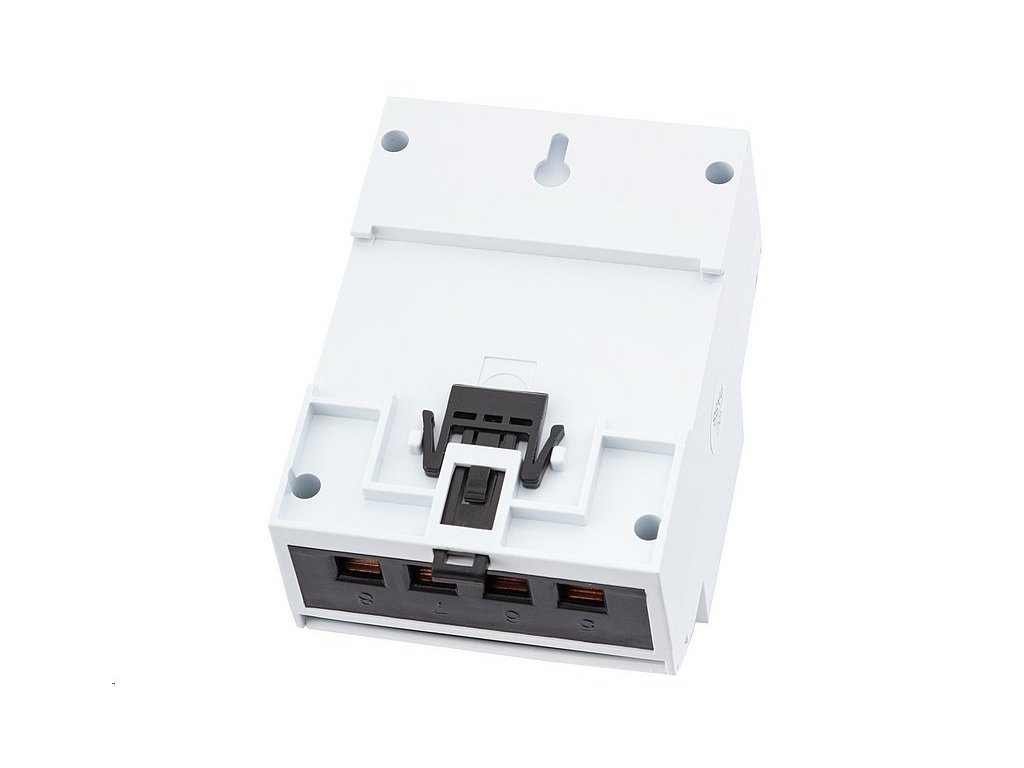

• Kompaktní design: Šířka pouze 4 moduly na DIN liště (72 mm) šetří cenné místo v rozvaděči.

• Podsvícený LCD displej: Jasná čitelnost všech parametrů i v tmavých technických místnostech.

• Vysoká odolnost: Provozní teplota od -40 °C do +70 °C zaručuje spolehlivost i v náročných podmínkách.

• Multi-tarifní funkce: Umožňuje sledovat spotřebu v různých časových pásmech (v závislosti na verzi a nastavení).

Partner pro vaši fotovoltaiku a Smart Home


Zapomeňte na složité odhady, kolik energie vaše solární panely skutečně poslaly do sítě. Eastron SDM630 je navržen s ohledem na obnovitelné zdroje. Jeho schopnost přesně rozlišit importovanou a exportovanou energii (Active Energy Import/Export) z něj dělá nepostradatelného parťáka pro moderní střídače a hybridní systémy. Díky rychlé komunikaci přes protokol Modbus RTU může váš systém v reálném čase reagovat na přebytky – například sepnout ohřev vody nebo nabít elektromobil přesně ve chvíli, kdy svítí slunce a energie je „zdarma“.


Průmyslová přesnost a fakturační jistota


V byznysu a pronájmech je důvěra dobrá, ale certifikované měření je lepší. Díky evropské certifikaci MID (Measuring Instruments Directive) se nemusíte bát sporů o vyúčtování. Hodnoty naměřené tímto elektroměrem jsou právně závazné pro rozpočítávání nákladů. Ať už spravujete kancelářskou budovu, kemp, nebo pronajímáte dílny, Eastron vám poskytne neprůstřelná data. Navíc, díky monitoringu harmonického zkreslení (THD) a účiníku, můžete odhalit nekvalitní spotřebiče, které „špiní“ vaši síť a zkracují životnost drahých technologií.


Odolnost a intuitivní ovládání


Technologie by měla sloužit vám, ne vy jí. Eastron SDM630 je postaven tak, aby vydržel. Pouzdro z samozhášivého materiálu UL94 V-0 a krytí IP20 zajišťují bezpečnost a dlouhou životnost. Instalace na standardní DIN lištu je otázkou chvilky a díky absenci externích traf je zapojení čisté a přehledné. Ovládání a nastavení parametrů (jako je baud rate nebo parita pro komunikaci) probíhá přes intuitivní tlačítka na čelním panelu, chráněná heslem proti neoprávněné manipulaci.


Pro koho je produkt určený


Tento elektroměr je absolutním „must-have“ pro majitele fotovoltaických elektráren, kteří chtějí mít dokonalý přehled o výrobě a spotřebě a efektivně řídit přetoky. Je ideální volbou pro správce nemovitostí a pronajímatele, kteří potřebují certifikované měřidlo pro spravedlivé rozúčtování energií nájemníkům. Dále jej ocení průmyslové podniky a facility manažeři pro monitoring zátěže jednotlivých strojů a fází, a v neposlední řadě nadšenci do chytrých domácností, kteří chtějí svá energetická data vizualizovat v systémech jako Home Assistant.


Inteligentní součtové měření (Total)


Zapomeňte na zkreslená data. Elektroměr Eastron SDM630 využívá pokročilou logiku pro výpočet čisté energetické bilance. Systém v reálném čase vyhodnocuje každou fázi zvlášť a následně provádí vektorový součet, což je klíčové pro správné fungování střídačů a řízení přetoků.

Jak to funguje v praxi? Pokud na jedné fázi energii nakupujete (Import) a na jiné ji dodáváte (Export), přístroj tyto hodnoty matematicky započte proti sobě.

• Total Import: Zobrazí celkovou energii, kterou jste skutečně odebrali pro spotřebu.

• Total Export: Ukáže přesné množství energie odeslané do sítě.

• Výsledná bilance: Okamžitě vidíte čistý rozdíl (Net Value).

Příklad z praxe: Pokud na fázi L1 odebíráte 15 kWh, na L2 dodáváte 10 kWh a na L3 odebíráte 10 kWh, „hloupý“ elektroměr by mohl být zmatený. SDM630 však přesně spočítá, že vaše celková bilance je +15 kWh, přestože jste fyzicky odebrali 25 kWh a vyrobili 10 kWh. Díky tomu máte dokonalý přehled o toku energie v celém objektu.


Udržitelnost a efektivita


Měření je prvním krokem k úsporám. Eastron SDM630 vám dává data potřebná k optimalizaci spotřeby, což vede k přímému snížení uhlíkové stopy. Přesné měření jalové energie a účiníku navíc umožňuje optimalizovat elektrickou síť podniku a vyhnout se penále od distributora. Dlouhá životnost a robustní konstrukce minimalizují elektronický odpad.

Sociální důkazy: Tento model je dlouhodobě jedním z nejpoužívanějších smart metrů v Evropě, doporučovaný předními výrobci střídačů a wallboxů pro svou spolehlivost a bezproblémovou integraci.


Technické specifikace


• Typ měření: 3fázové (3P4W / 3P3W) nebo 1fázové (1P2W) – Univerzální použití pro různé typy sítí.

• Napětí AC (Un): 3×230/400 V – Standardní napětí pro evropské sítě.

• Rozsah pracovního napětí: 80 ~ 120 % Un (176 – 276 V L-N) – Spolehlivě měří i při výkyvech v síti.

• Základní proud (Ib): 10 A – Hodnota, při které je měřidlo kalibrováno pro nejvyšší přesnost.

• Maximální proud (Imax): 100 A – Umožňuje přímé měření silných odběrů bez transformátorů.

• Minimální měřený proud: 0,3 A – Zaznamená i velmi malé odběry (stand-by režimy).

• Startovací proud: 0,4 % Ib – Vysoká citlivost měření od samého počátku odběru.

• Frekvence: 50/60 Hz (± 2 %) – Kompatibilní se standardní sítí.

• Impulsní výdržné napětí (Uimp): 6000 V – Ochrana proti krátkodobým špičkám.


• Impulsní výstup: 400 imp/kWh – Konstanta pro LED a S0 výstup.



• Přesnost měření činné energie: Třída 1 (IEC 62053-21) / Třída B (EN50470-3) – Vysoká přesnost pro fakturaci.

• Přesnost měření jalové energie: Třída 2 (IEC 62053-23) – Přesné sledování jaloviny.

• Kategorie přepětí: CAT III – Vyšší bezpečnostní standard pro pevné instalace.



• Komunikační protokol: Modbus RTU (RS485) – Průmyslový standard pro dálkový odpočet a automatizaci.

• Rychlost komunikace (Baud rate): Nastavitelná 2400 až 38400 bps – Flexibilita pro různé systémy.

• Impulsní výstupy: 2x (S0) – Impuls 1 konfigurovatelný, Impuls 2 fixní (400 imp/kWh).

• Šířka pulsu: Konfigurovatelná (default 100 ms) – Kompatibilita s různými čítači.

• Displej: Podsvícený LCD – Zobrazuje všechny veličiny (V, A, W, kWh, Hz, PF...).

• Vlastní spotřeba: ≤ 2W / 10VA – Zanedbatelný odběr samotného měřidla.

• Materiál pouzdra: Samozhášivý plast UL94 V-0 – Maximální požární bezpečnost.

• Krytí: IP20 ochrana proti vniknutí těles > 12,5 mm, bez ochrany proti vodě (nutná montáž do skříně).

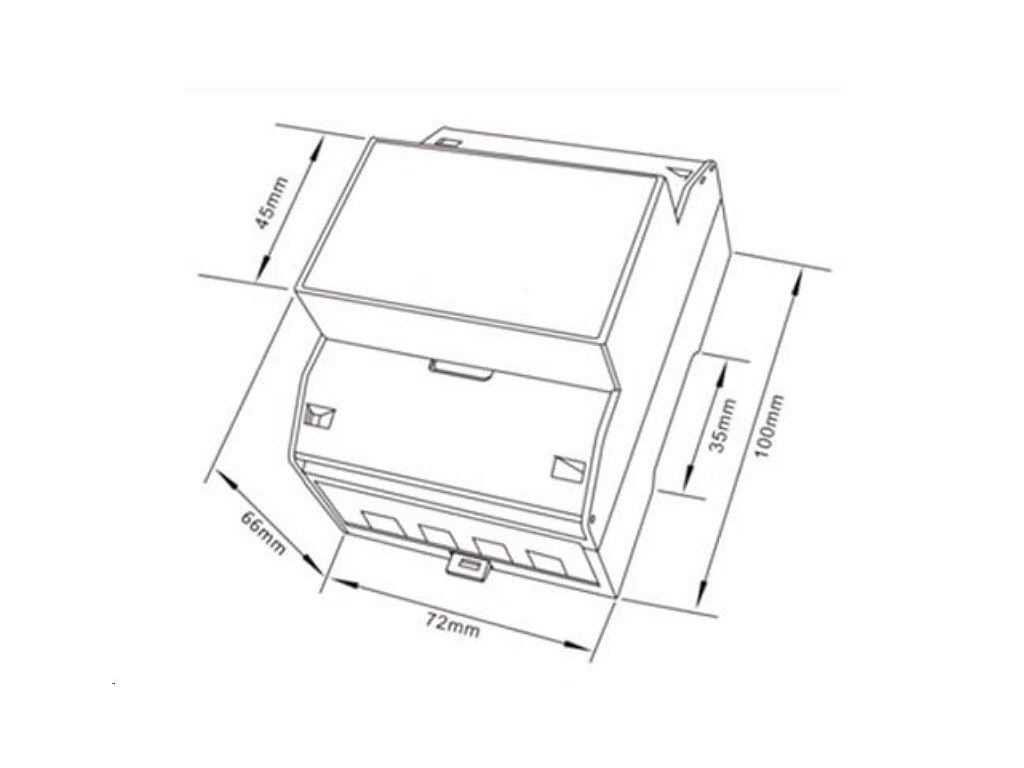

• Rozměry: 72 × 100 × 66 mm (Š x V x H) – Velikost 4 DIN moduly.

• Provozní teplota: -40 °C až +70 °C – Extrémní teplotní odolnost pro venkovní rozvaděče.

• Vlhkost: 0 – 95 % (nekondenzující) – Odolnost vůči vlhkému prostředí.

• Max. průřez vodiče: 25 mm² (pro proudové svorky) – Umožňuje bezpečné zapojení silných kabelů.

• Utahovací moment: 2,5 – 3,0 Nm (proudové svorky) – Pro pevný a bezpečný spoj.

• Certifikace: MID (M25), CE, UKCA.

FAQ - Časté otázky zákazníků


1. Lze tento elektroměr použít pro fakturaci nájemníkům? Ano, elektroměr má certifikaci MID (Measuring Instruments Directive), což znamená, že jeho naměřené hodnoty jsou úředně ověřené a lze je legálně použít pro rozúčtování nákladů na elektřinu.

2. Je potřeba k elektroměru dokupovat proudové transformátory? Ne, model SDM630 (100A verze) měří přímo. Silové vodiče se zapojují přímo do svorek elektroměru. Externí transformátory nejsou potřeba, pokud proud nepřekročí 100 A.

3. Funguje elektroměr s mým střídačem (např. Solax, GoodWe)? Eastron SDM630 je jedním z nejvíce podporovaných elektroměrů výrobci střídačů. Většina značek (Solax, Victron, GoodWe, Growatt) tento model podporuje pro řízení přetoků, ale vždy doporučujeme ověřit kompatibilitu v manuálu konkrétního střídače (někdy je vyžadována specifická verze firmwaru nebo adresa).

4. Jaké je výchozí heslo pro nastavení? Tovární heslo pro vstup do nastavení je obvykle "1000".

5. Mohu měřit i jednofázový odběr? Ano, přístroj je konfigurovatelný a podporuje zapojení 1P2W (jedna fáze), 3P3W i 3P4W (tři fáze s nulou).

6. Jak propojím elektroměr s chytrou domácností? Elektroměr má svorky A a B pro linku RS485. Pro připojení k PC nebo RPi (Home Assistant) budete potřebovat převodník USB-RS485 nebo Modbus bránu.

7. Co znamená, že je elektroměr obousměrný? Znamená to, že má oddělená počítadla pro energii, která teče ze sítě k vám (Import - spotřeba), a pro energii, kterou vy dodáváte do sítě (Export - výroba FVE).

8. Vejde se do malého domovního rozvaděče? Ano, elektroměr zabírá šířku pouze 4 standardních modulů (jističů), tedy cca 72 mm. Je velmi kompaktní.

9. Jaký typ IP krytí má? Tento model má dle štítku krytí IP20. To znamená, že je chráněn proti dotyku prstem, ale nemá ochranu proti vodě ani prachu. Musí být instalován uvnitř rozvaděče (který zajistí potřebné vyšší krytí pro celé zařízení).

10. Je elektroměr vhodný pro fakturaci? Ano, přístroj má certifikaci MID (označení M s rámečkem a rokem, např. M25) podle normy EN50470-3:2022, takže jeho naměřené hodnoty jsou platné pro obchodní styk a přefakturaci energií.

11. Potřebuji k němu proudové transformátory? Ne, SDM630-M je elektroměr pro přímé měření. Silové vodiče se zapojují přímo do svorek elektroměru. Maximální trvalý proud je 100 A.

12. Co znamená údaj 0.3-10(100)A na štítku? 0,3 A je minimální proud, který elektroměr začne registrovat. 10 A je referenční (základní) proud pro kalibraci. 100 A je maximální proud, který přístroj snese bez poškození a se zachováním přesnosti.

13. Lze elektroměr použít i pro jednofázové měření? Ano, ačkoliv je primárně třífázový, software umožňuje konfiguraci i pro jednofázové systémy (1P2W).

14. Jaká je spotřeba samotného elektroměru? Vlastní spotřeba je velmi nízká, typicky pod 2 W, což je zanedbatelné v celkové bilanci.

15. Co znamená CAT III a Uimp 6000V? Jedná se o bezpečnostní parametry. CAT III znamená, že je bezpečné elektroměr zapojit v distribučních rozvodech budovy (např. hlavní rozvaděč). Uimp 6000V značí, že izolace vydrží krátkodobý napěťový impulz až 6 kV (např. při bouřce nebo spínání v síti).
