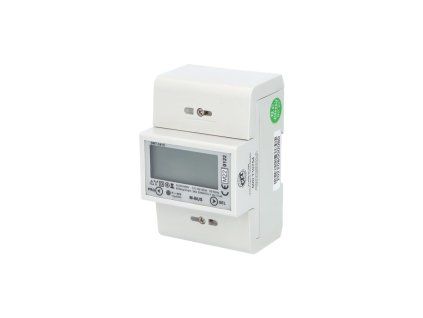

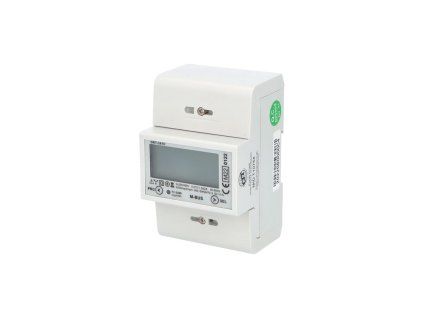

Elektroměr DRT-341D 100A MID, 4mod., LCD, 3-fáz., 1-tar., podružný, fakturační

Podrobný popis

Elektroměr DRT-341D 100A MID, 4mod., LCD, 3-fáz., 1-tar., podružný, fakturační

Třífázový elektroměr s LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz. Slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružná fakturační měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách (MID certifikace - dle 2014/32/EU).

Jedná se o přesný elektroměr, který měří již od startovacího proudu 0,25-5 A až po 100 A.  Velký LCD display (nepodsvětlený) zobrazuje hodnoty na číselníku 6+2 od 000000,01 až 999999,99 [kWh]. Zobrazené naměřené hodnoty nelze vymazat.

Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup (1000imp. / 1kWh ==> 1x bliknutí = 0,001 kWh) na svorkách (23) S0+ a (22) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení.

Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 70 mm (4 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2, svorky pro nulový vodič "N" jsou vzájemně (galvanicky) propojené a není nutné rozdělovat "N" vodič. Vlastní spotřeba je cca 2W/10VA

TECHNICKÉ SPECIFIKACE

• Jmenovité napětí: 3x230/400V AC
• Počet měřených fází: 3-fázový
• Proudový rozsah: 0,25-5(100)A
• Maximální měřený proud: 100A
• Vnitřní spotřeba energie: ≤2W/fáze - ≤10VA/faze
• Třída přesnosti: B
• Elektrické krytí: IP51
• Ochranná třída: II
• Konstanta výstupu: 1000imp/kWh
• Typ displeje: LCD displej
• Podsvětlený displej: Ne
• Počet tarifů elektroměru: 1-tarifní
• Přímé/nepřímé měření: Přímé měření
• Způsob montáže elektroměru: Na nosnou lištu 35 mm
• Certifikace MID: Ano
• Max. průřez připoj. vodičů: 35 mm2
• Provozní vlhkost: ≤75%
• Skladovací vlhkost: ≤95%
• Provozní teplota: -25℃ až +55℃
• Skladovací teplota: -30℃ až +70℃
• Typ paměti: EEPROM
• Uložení dat: více jak 20 let při výpadku napájení
• Mezinárodní norma: EN 50470-3
• Rozměry: 94 x 70 x 64,5 mm
• Hmotnost: 0,35kg
