Elektromer DTS 353-L 80A, 4,5 mod., LCD, 3-fáz., 1-tar., podružný

Podrobný popis

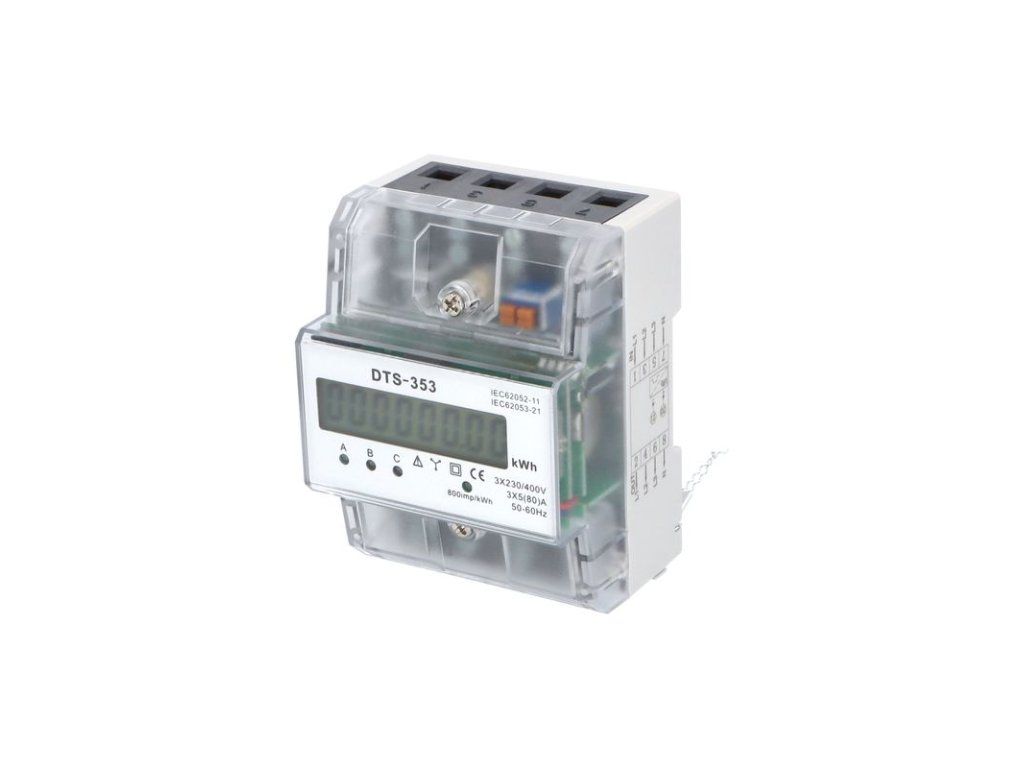

Elektromer ELEMAN DTS 353-L 80A 1000883, 4,5modulový, LCD, 3-fázový, 1-tarifný, podružný

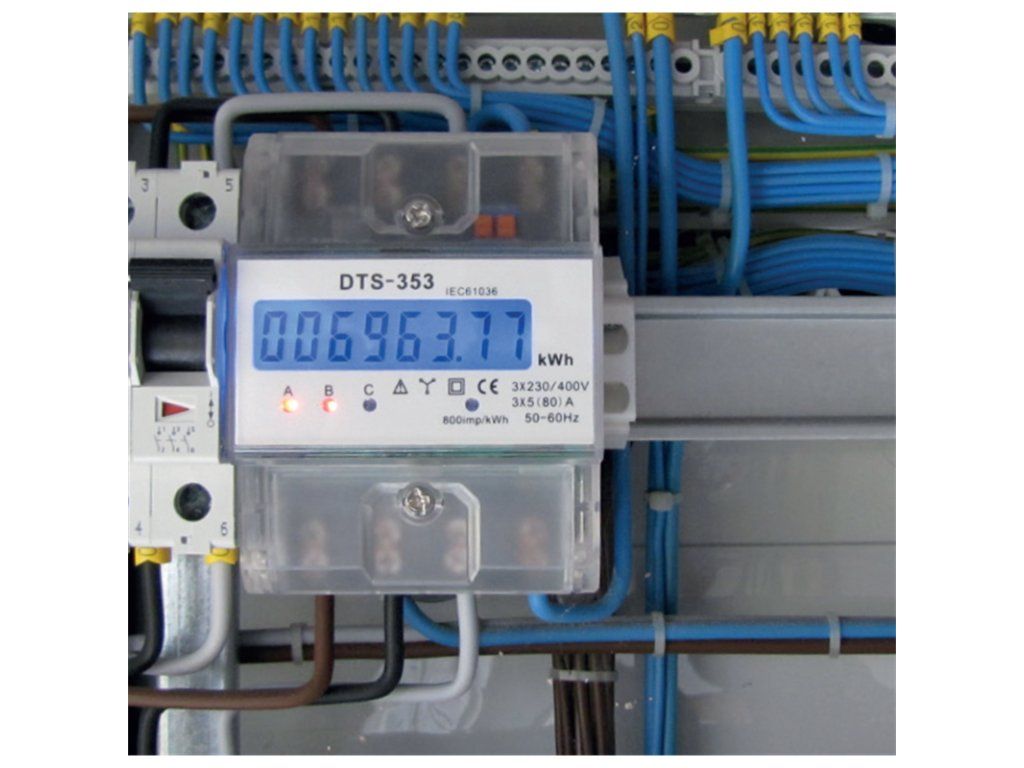

Podružný 3-fázový 1-tarifný digitálny elektromer na priame informatívne meranie DTS 353-L 80A, 4,5mod. Trojfázový elektromer s LCD displejom na striedavé napätie 3x230 V / 400 V, 50Hz, slúži na meranie činnej elektrickej energie v priamom zapojení do obvodu. Je určený na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách. J

edná sa o presný elektromer, ktorý meria už od minimálnych hodnôt pretekajúceho prúdu (0,25 A) až po 80 A, veľký podsvietený LCD displej zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez privedeného napájania po dobu až 10 rokov (závisí od okolitého prostredia), zobrazené namerané hodnoty nie je možné vymazať. Indikačné LED blikajú pri odbere konkrétnej fázy.

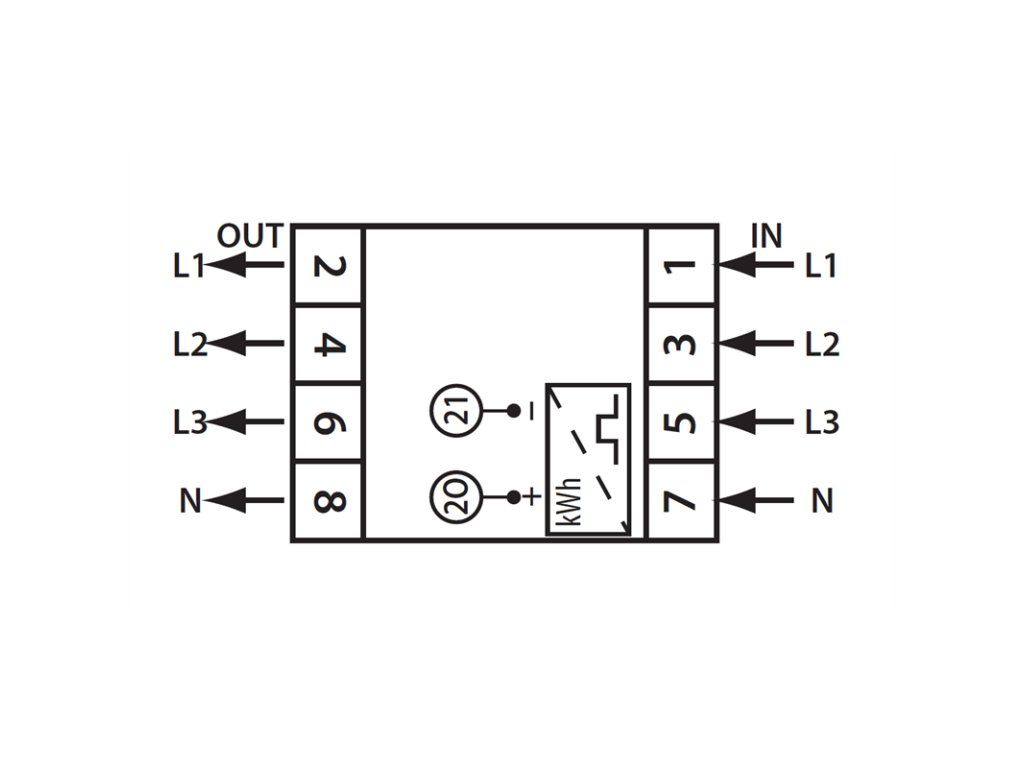

Elektromer má impulzný výstup na svorkách (20) S0+ a (21) S0-. To umožňuje pripojenie externého zariadenia, ktoré počíta impulzy (S0 podľa normy DIN 43864) generované elektromerom. Na správnu funkciu elektromeru sa nevyžaduje zapojenie tohto doplnkového zariadenia.

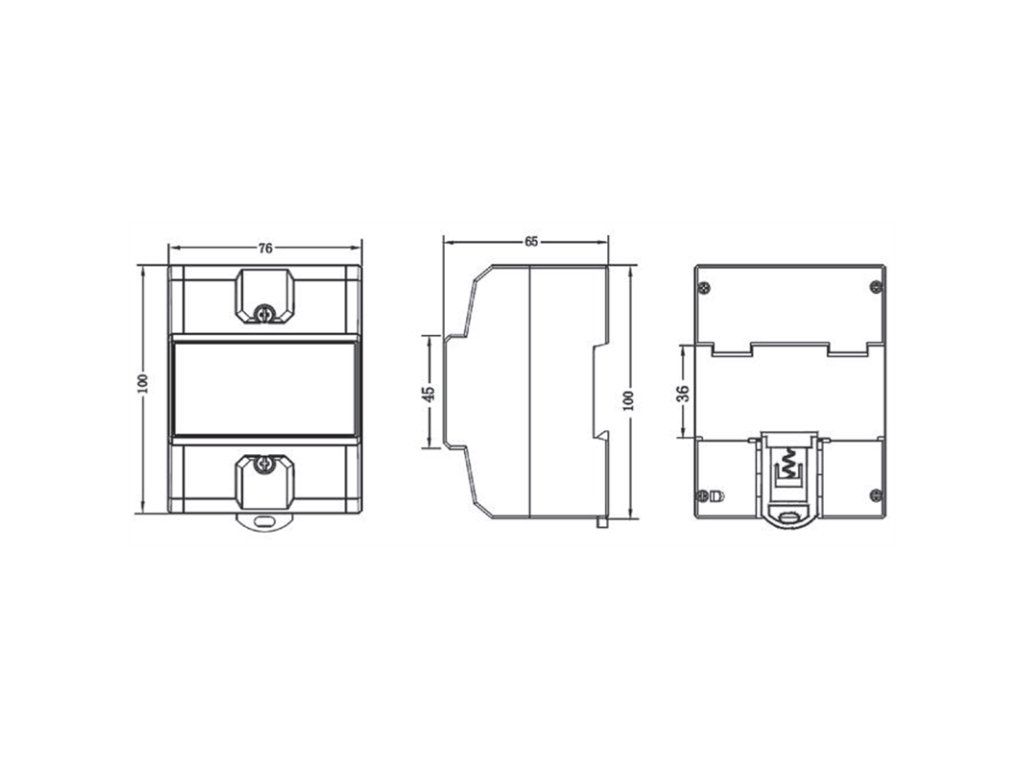

Montuje sa na nosnú lištu 35 mm (DIN lištu), zastavaná šírka je 76 mm (4,5 mod.). Skrutkové svorky na pohodlné pripojenie vodičov až do prierezu 35 mm2, svorky pre nulový vodič „N“ sú vzájomne (galvanicky) prepojené a nie je nutné rozdeľovať „N“ vodič. Uťahovací moment skrutiek : svorka č. 1-8 = 2,0 - 3,0 Nm, svorka č. 20-21 = 1,0 - 1,2 Nm. Vlastná spotreba je menšia ako 2 W.

--- Informácie o S0 výstupe ---

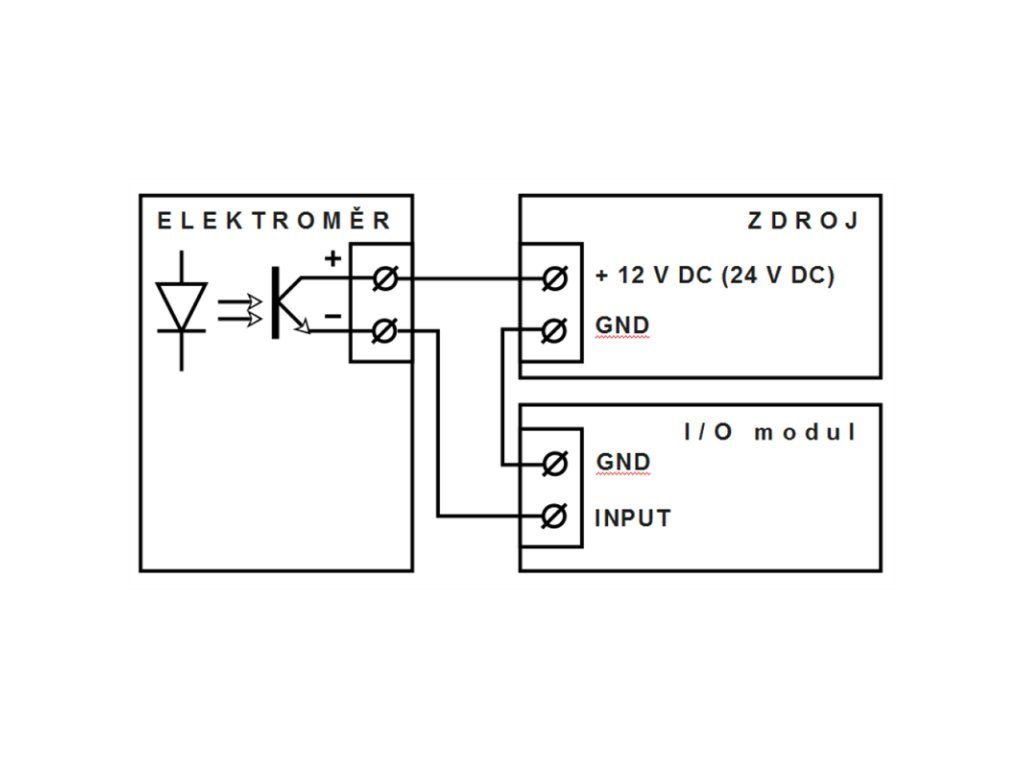

S0 je rozhranie definované normou DIN 43864 a každý elektromer by ním mal byť vybavený. Rovnako tak možno S0 výstup získať z plynomeru, z vodomeru, z merača tepla a ďalších zariadení. Potrebujete poznať množstvo energie, ktoré elektromer zmeral? Vďaka S0 rozhraniu môžete ľahko, presne a veľmi lacno získať informácie o odbere energie.

• Napätie ... <30 V DC
• Prúd... 27 mA
• Šírka impulzu ... 90 ms
