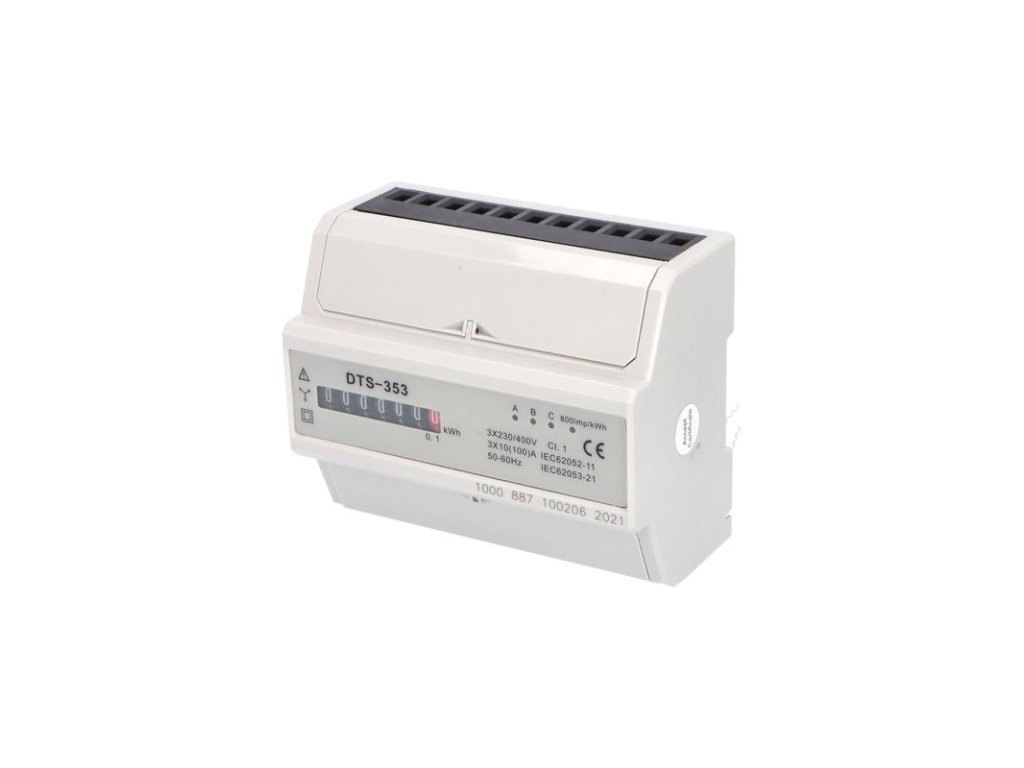

Elektromer DTS 353-M 100A, 7mod., mechanický číselník, 3-fáz., 1-tar., podružný

Podrobný popis

Elektromer ELEMAN DTS 353-M 100A, 7modulový, mechanický číselník, 3-fázový, 1-tarifný, podružný

Podružný 3-fázový 1-tarifný mechanický elektromer na priame informatívne meranie DTS 353-M 100A, 7mod. Trojfázový elektromer s mechanickým displejom pre striedavé napätie 3x230 V / 400 V, 50Hz, slúži na meranie činnej elektrickej energie v priamom zapojení do obvodu. Je určený na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách.

Jedná sa o presný elektromer, ktorý meria už od minimálnych hodnôt pretekajúceho prúdu (0,5 A) až po 100 A, mechanický displej zobrazuje hodnoty na číselníku od 000000,1 až 999999,9 [kWh], zobrazené namerané hodnoty nie je možné vymazať. Indikačné LED blikajú pri odbere konkrétnej fázy.

Elektromer má impulzný výstup na svorkách (9) S0+ a (8) S0-. To umožňuje pripojenie externého zariadenia, ktoré počíta impulzy (S0 podľa normy DIN 43864) generované elektromerom. Na správnu funkciu elektromera sa nevyžaduje zapojenie tohto doplnkového zariadenia.

Montuje sa na nosnú lištu 35 mm (DIN lištu), vstavaná šírka je 122 mm (7 mod.). Skrutkové svorky na pohodlné pripojenie vodičov až do prierezu 35 mm2. Utahovací moment skrutiek : svorka č. 1-7 = 3,0 - 4,0 Nm, svorka č. 8-9 = 1,5 - 2,5 Nm. Vlastná spotreba je menšia ako 2 W.
