Elektromer DTS 353-M 100A, 7mod., mechanický číselník, 3-fáz., 2-tar., podružný

Podrobný popis

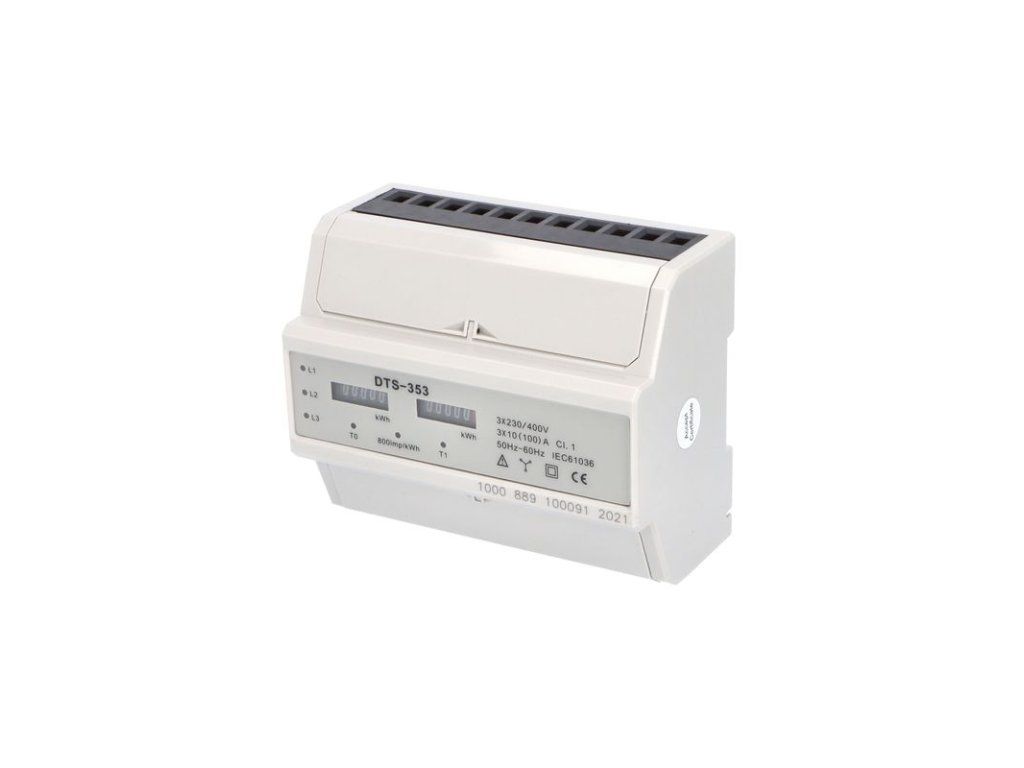

Elektromer ELEMAN DTS 353-M 100A, 7-modulový, mechanický číselník, 3-fázový, 2-tarifný, podružný

Podružný 3-fázový 2-tarifný mechanický elektromer na priame informatívne meranie DTS 353-M, 100A, 7mod. Trojfázový elektromer s dvojtarifným mechanickým displejom na striedavé napätie 3x230 V / 400 V, 50Hz, slúži na meranie činnej elektrickej energie v priamom zapojení do obvodu. Je určený na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách.

Ide o presný elektromer, ktorý meria už od minimálnych hodnôt pretekajúceho prúdu (0,5 A) až do 100 A. Dvojtarifný mechanický displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh], zobrazené namerané hodnoty nemožno vymazať. Na zmenu tarify DEŇ / NOC pripojte signál z HDO „nulový vodič“ na svorku č.11. Indikačné LED blikajú pri odbere konkrétnej fázy.

Elektromer má impulzný výstup na svorkách (9) S0+ a (8) S0-. To umožňuje pripojenie externého zariadenia, ktoré počíta impulzy (S0 podľa normy DIN 43864) generované elektromerom. Na správnu funkciu elektromeru sa nevyžaduje zapojenie tohto doplnkového zariadenia.

Montuje sa na nosnú lištu 35 mm (DIN lištu), vstavaná šírka je 122 mm (7 mod.). Skrutkové svorky na pohodlné pripojenie vodičov až do prierezu 35 mm2. Uťahovací moment skrutiek: svorka č. 1-7 = 3,0 - 4,0 Nm, svorka č. 8-11 = 1,5 - 2,5 Nm. Vlastná spotreba je menšia ako 2 W.
