Elektromer EDIN 341L, 80A, 4,5 mod., LCD, 3-fáz., 1-tar., podružný

Podrobný popis

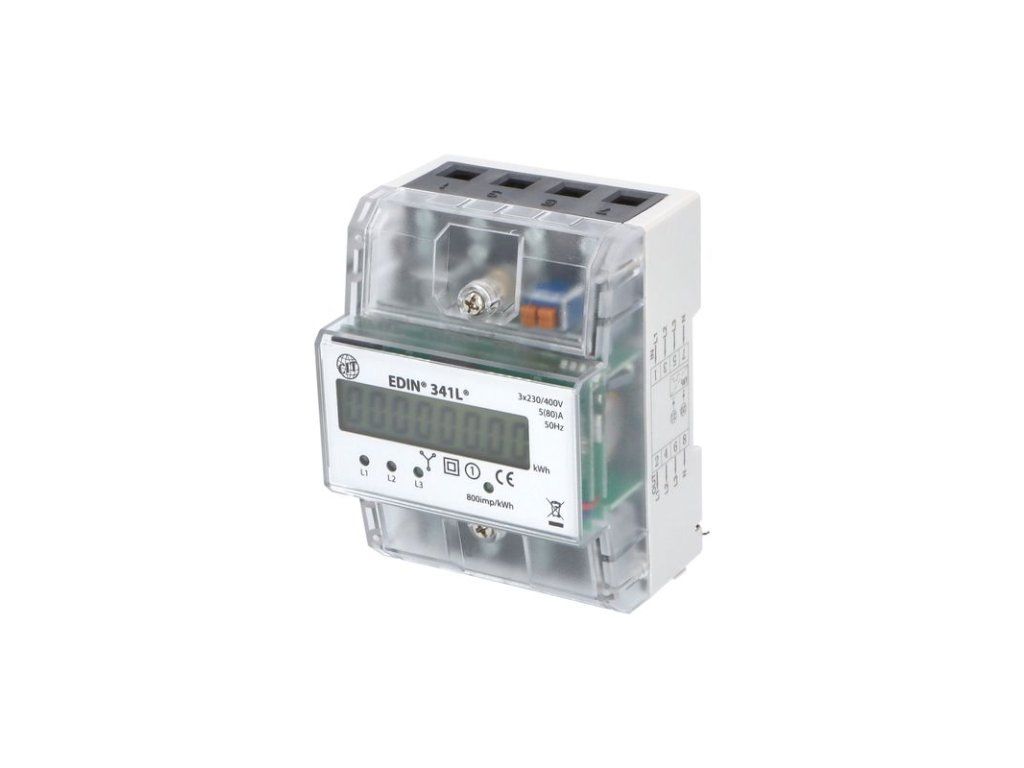

Elektromer ELEMAN EDIN 341L, 80A, 4,5modulový, LCD, 3-fázový, 1-tarifný, podružný

Elektromer EDIN 341L, 80A, 4,5modulový, podružný, 3-fázový, 1-tarifný, LCD. Trojfázový elektromer s LCD displejom pre striedavé napätie 3x230 V / 400 V, 50 Hz, slúži na meranie činnej elektrickej energie v priamom zapojení do obvodu. Je určený na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách.

Jedná sa o presný elektromer, ktorý meria už od minimálnych hodnôt pretekajúceho prúdu (0,25 A) až po 80 A, veľký podsvietený LCD displej zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez privedeného napájania po dobu až 10 rokov (závisí od okolitého prostredia), zobrazené namerané hodnoty nie je možné vymazať. Indikačné LED blikajú pri odbere konkrétnej fázy.

Elektromer má impulzný výstup na svorkách (20) S0+ a (21) S0-. To umožňuje pripojenie externého zariadenia, ktoré počíta impulzy (S0 podľa normy DIN 43864) generované elektromerom. Na správnu funkciu elektromeru sa nevyžaduje zapojenie tohto doplnkového zariadenia.

Montuje sa na nosnú lištu 35 mm (DIN lištu), vstavaná šírka je 76 mm (4,5 mod.). Skrutkové svorky pre pohodlné pripojenie vodičov až do prierezu 35 mm2, svorky pre nulový vodič „N“ sú vzájomne (galvanicky) prepojené a nie je potrebné rozdeľovať „N“ vodič. Uťahovací moment skrutiek: svorka č. 1-8 = 2,0 - 3,0 Nm, svorka č. 20-21 = 1,0 - 1,2 Nm. Vlastná spotreba je menšia ako 2 W.

Technické údaje:

• Priame meranie až do 80 A
• Trieda presnosti 1
• Jednotarifný podsvietený LCD displej
• SO impulzný výstup
• Montáž na nosnú TS lištu (DIN)
• Šírka 76 mm (4,5 modulu)
• Napätie impulzu <27 V DC
• Prúd impulzu <27 mA
