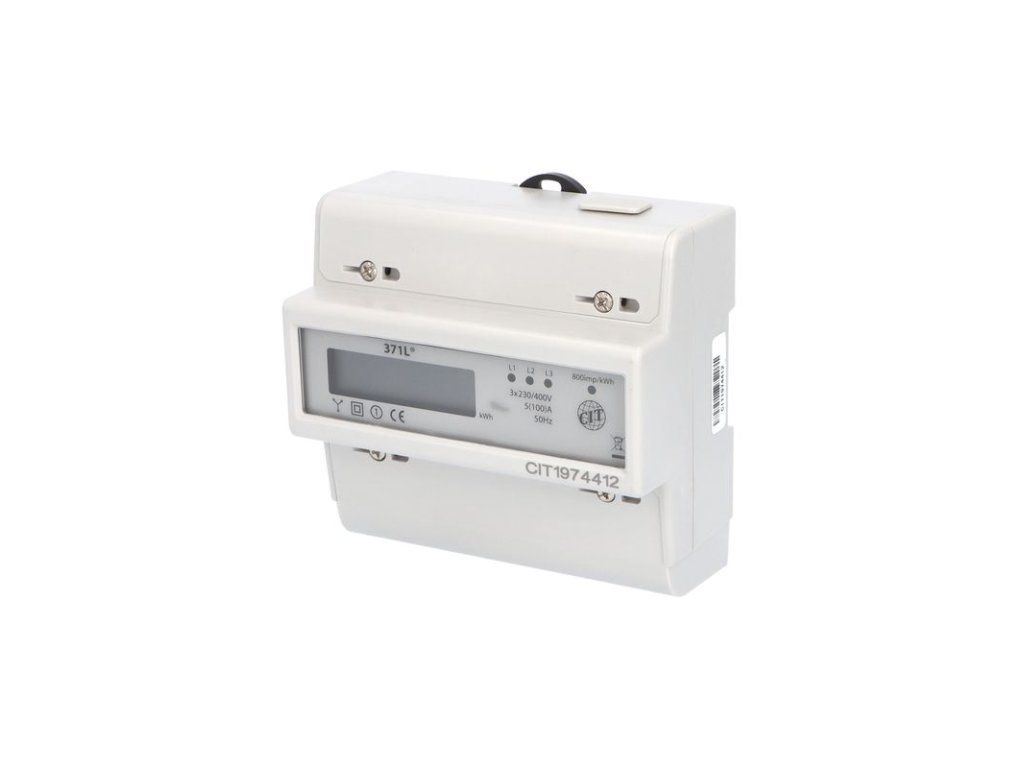

Elektromer EDIN 371L, 100A, 7mod., LCD, 3-fáz., 1-tar., podružný

Podrobný popis

Elektromer ELEMAN EDIN 371L, 100A, 7modulový, LCD, 3-fázový, 1-tarifný, podružný

Elektromer EDIN 371L, 100A, 7modulový, podružný, 3-fázový, 1-tarifný, LCD. Trojfázový elektromer s LCD displejom pre striedavé napätie 3x230 V / 400 V, 50Hz, slúži na meranie činnej elektrickej energie v priamom zapojení do obvodu. Je určený na podružné meranie spotreby samostatných spotrebičov alebo spotrebičov v skupinách.

Jedná sa o presný elektromer, ktorý meria už od minimálnych hodnôt pretekajúceho prúdu (0,5 A) až po 100 A, veľký LCD displej zobrazuje hodnoty na číselníku od 000000,1 až 999999,9 [kWh] a to bez privedeného napájania po dobu až 10 rokov (závisí od okolitého prostredia), zobrazené namerané hodnoty nemožno vymazať. Indikačné LED blikajú pri odbere konkrétnej fázy.

Elektromer má impulzný výstup na svorkách (10) S0+ a (9) S0-. To umožňuje pripojenie externého zariadenia, ktoré počíta impulzy (S0 podľa normy DIN 43864) generované elektromerom. K správnej funkcii elektromera sa nevyžaduje zapojenie tohto doplnkového zariadenia.

Montuje sa na nosnú lištu 35 mm (DIN lištu), vstavaná šírka je 122 mm (7 mod.). Skrutkové svorky pre pohodlné pripojenie vodičov až do prierezu 35 mm2. Uťahovací moment skrutiek 2,0 - 5,0 Nm. Vlastná spotreba je menšia ako 0,2 W.

Technické údaje:

• Priame meranie do 100 A
• Trieda presnosti 1
• Jednotarifný LCD displej
• SO impulzný výstup
• Montáž na nosnú TS lištu (DIN)
• Šírka 122,5 mm (7 modulov)
• Napätie impulzu <27 V DC
• Prúd impulzu <27 mA
