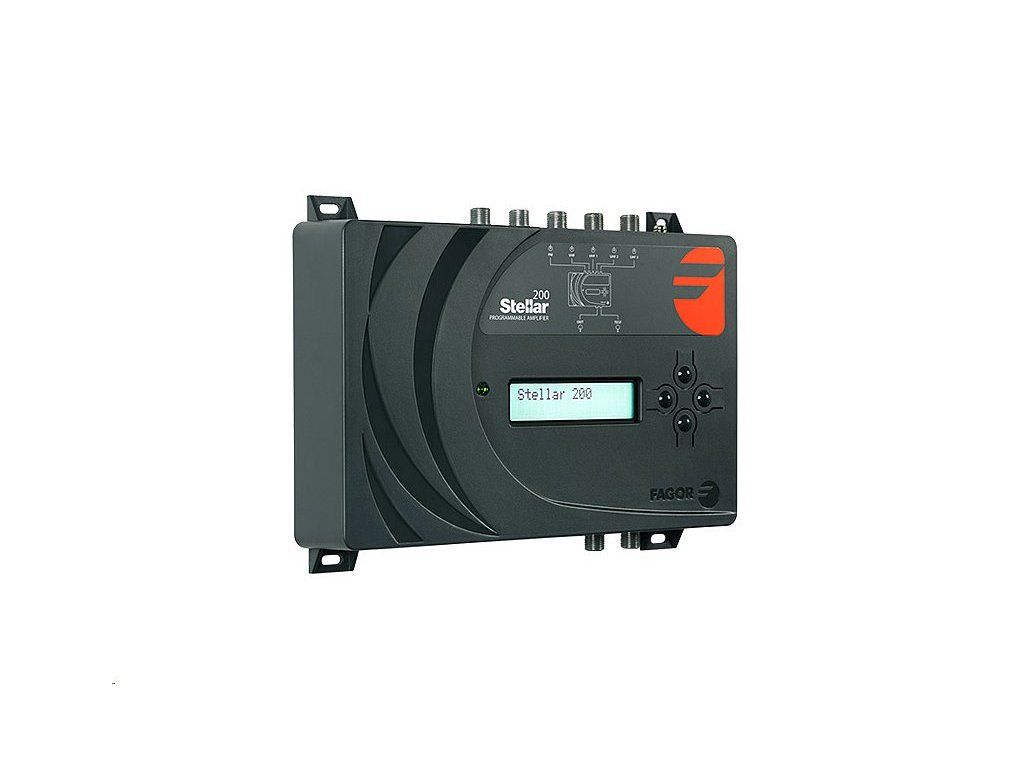

FAGOR STELLAR 200

Podrobný popis

FAGOR STELLAR 200 – vysoce selektivní programovatelný zesilovač pro pozemní příjem TV a rádia

Profesionální jednotka pro zpracování digitálního pozemního signálu

STELLAR 200 je programovatelný zesilovač nové generace založený na DSP technologii, který zajišťuje precizní zpracování a distribuci digitálního pozemního vysílání (DVB-T/T2).

Je určen především pro systémy společných televizních antén (STA) v bytových domech, hotelech nebo jiných větších objektech.

Díky plně digitálnímu řízení lze každý vstupní kanál libovolně převést na jiný výstupní kanál, a to s automatickou regulací úrovně.


Flexibilní vstupy pro pokrytí celého spektra


STELLAR 200 je vybavena 5 vstupy:

• 1× FM pro příjem rozhlasového signálu,

• 1× VHF pro starší televizní kanály a DAB+,

• 3× UHF pro moderní digitální pozemní vysílání DVB-T/T2.


Každý z těchto vstupů je plně programovatelný a je možné k němu přiřadit libovolný počet ze 32 dostupných filtrů, přičemž každý filtr pracuje s jedním kanálem a umožňuje frekvenční konverzi výstupu. To znamená, že lze signály z různých pásem sjednotit do kompaktního výstupního spektra bez vzájemného rušení.

Součástí systému je automatická regulace zesílení (real-time AGC) a indikace vstupní úrovně pro snadnou kontrolu příjmu. STELLAR 200 nabízí výstupní úroveň nastavitelnou v rozsahu 93 až 115 dBµV, a to s automatickým přizpůsobením zesílení podle požadavku na výstupu. To zaručuje stabilní a silný výstupní signál i v rozsáhlých rozvodech.


Chytré funkce pro rychlé nastavení a správu


STELLAR 200 automaticky detekuje a vyrovnává signály na každém z VHF/UHF vstupů a vytváří jejich přehled v rámci seznamu kanálů. Zesilovač využívá nový pokročilý algoritmus autokonfigurace, který celý proces ladění a distribuce výrazně urychluje.

Programování je možné buď přímo přes tlačítkový ovládací panel s novým podsvíceným displejem, nebo pohodlně přes aplikaci pro Android. Součástí je také testovací výstup -30 dB pro měření signálu bez narušení hlavní linky.


Výkonné zpracování signálu a ochrana proti rušení


Jednotka nabízí automatické řízení zesílení (CAG) v širokém vstupním rozsahu 40–108 dBµV a navíc manuálně nastavitelný předzesilovač (20 dB). FM vstup má dvě úrovně zisku (5 nebo 35 dB) pro optimální přizpůsobení rozhlasovému příjmu.

Díky vysoce selektivním SAW LTE filtrům jednotka účinně odfiltruje rušení z mobilních sítí 5G (LTE pásmo 2), což zajišťuje čistý a stabilní výstupní signál. Samozřejmostí je vysoká odolnost proti sousedním kanálům (adjacent rejection), což je klíčové zejména v hustě obsazeném televizním spektru.


Energetická účinnost a kompaktní provedení


STELLAR 200 má spotřebu pouze 10 W, široký rozsah napájení 100–240 V a je připravena na provoz v teplotách od -10 °C do +50 °C. Odolné provedení se stupněm krytí IP20 chrání zařízení v běžném interiérovém prostředí. Kompaktní rozměry a nízká hmotnost (pouze 1,04 kg) zajišťují snadnou instalaci i do stísněných prostor.

Technické specifikace


• Počet vstupů / výstupů: 5 / 1 + test (-30 dB)
  Čtyři programovatelné vstupy (3× UHF, 1× VHF) + FM + hlavní výstup a testovací výstup pro měření

• Celkový počet programovatelných filtrů: 32
  Každý filtr zpracovává 1 kanál, možnost frekvenční konverze

• Zesílení VHF/UHF: Automatické s ručně nastavitelným předzesilovačem (20 dB)

• Zesílení FM: Přepínatelné mezi 5 nebo 35 dB

• Rozsah vstupního signálu:

  • VHF/UHF: 40–108 dBµV

  • FM: max. 78 dBµV

• Výstupní úroveň: Nastavitelná v rozsahu 93–115 dBµV

• USB konektor: Ano (USB 1.0/2.0, typ A)
  Pro aktualizace a připojení k aplikaci

• Napájení předzesilovače: 12 V / 100 mA
  Pouze pro programovatelné vstupy, spínatelné

• Napájení: 100–240 V AC, 10 W

• Rozsah pracovních teplot: -10 °C až +50 °C

• Stupeň krytí: IP20

• Konektory: F-konektor

• Hmotnost: 1,04 kg

• Rozměry: 230 × 218 × 54 mm

FAQ – Časté dotazy k FAGOR STELLAR 200


Pro jaké instalace je STELLAR 200 vhodná?
Je určena pro kolektivní i individuální anténní systémy, jako jsou bytové domy, hotely, školy nebo komerční objekty, kde je potřeba kvalitně zpracovat a distribuovat digitální pozemní vysílání.

Kolik kanálů mohu filtrovat a upravovat?
Jednotka umožňuje až 32 programovatelných filtrů, z nichž každý je určen pro jeden kanál. Kanály lze frekvenčně konvertovat a přiřadit libovolnému vstupu.

Podporuje STELLAR 200 i FM rádio a DAB+?
Ano, má samostatný vstup pro FM a VHF vstup, který lze použít i pro DAB+ (digitální rozhlas).

Jak se jednotka programuje?
Programování je možné buď přímo přes klávesnici a podsvícený displej, nebo pohodlně pomocí Android aplikace přes USB nebo adaptér.

Zvládne STELLAR 200 eliminovat rušení z mobilních sítí?
Ano, jednotka je vybavena SAW LTE2 (5G) filtry, které účinně odfiltrují rušení z mobilních sítí v pásmu 700 MHz a výše.

Jaká je výstupní úroveň signálu?
Výstupní úroveň je nastavitelná v rozmezí 93 až 115 dBµV, což zajišťuje silný signál i v rozsáhlých rozvodech.

Lze využít výstup pro měření signálu?
Ano, STELLAR 200 má testovací výstup -30 dB, díky kterému můžete snadno měřit výstupní signál bez ovlivnění hlavního rozvodu.

Jak se řeší napájení předzesilovačů?
U programovatelných vstupů je možné zapnout 12V napájení s max. odběrem 100 mA, vhodné pro napájení anténních předzesilovačů.
