LEM DSP25 V2 programovateľný DVB-T/T2 zosilňovač

Podrobný popis

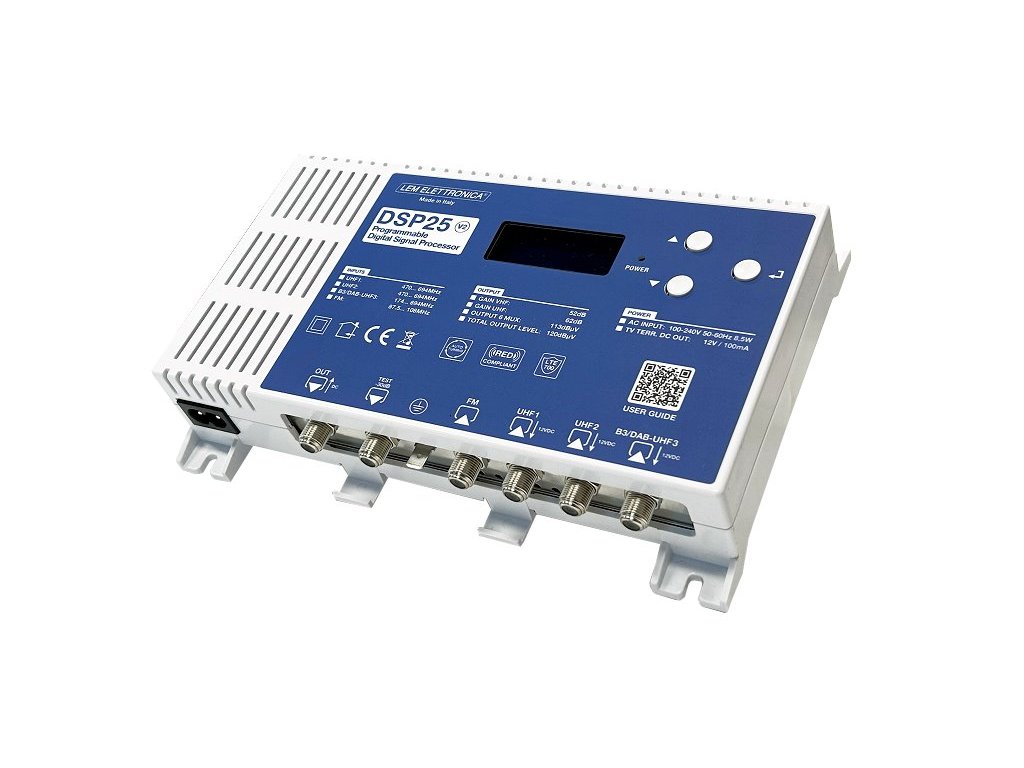

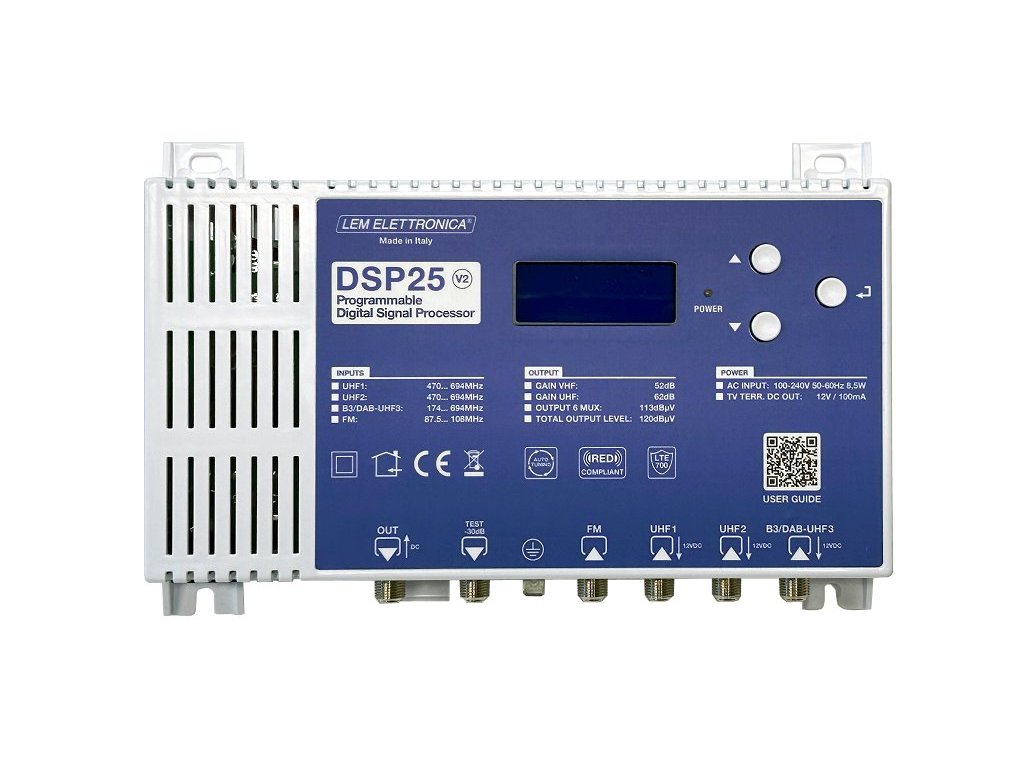

LEM DSP25 V2 programovateľný DVB-T/T2 zosilňovač


Programovateľný 4-vstupový zosilňovač DSP25 verzia 2 v malom prevedení s potlačeným 5G LTE pásmom od talianskeho výrobcu LEM ELETTRONICA s možnosťou kanálovej konverzie.

Určený pre inštalácie v rodinných domoch a tiež väčších STA rozvodoch. Zosilňovač je vybavený koncovým stupňom s vysokou výstupnou úrovňou až 120 dBµV a zosilnením až 62 dB.

Zosilňovač má kompaktné rozmery a možnosť inštalácie na stenu/montážnu dosku alebo tiež na DIN35 lištu do rozvodnice.


Hlavné vlastnosti

•  4 vstupy: 1x FM; 2x UHF; 1x DAB-BIII/UHF.
•  Zosilnenie UHF 62 dB, VHF 52 dB.
•  32 vysoko selektívnych kanálových filtrov s možnosťou kanálovej konverzie.
•  24 - miestny LCD displej s tlačidlami.
•  Funkcia automatického nastavenia - ladenia.
•  SAW filtre pre potlačenie rušenia 5G LTE.
•  AGC pre každý kanál zvlášť.
•  Podpora napájania externého predzosilňovača 12V / 100 mA.


Predstavenie LEM DSP25 V2

Kompaktný programovateľný zosilňovač s možnosťou frekvenčnej konverzie kanálov s vysoko selektívnymi filtrami. 2 vstupy UHF + 1 VHF/DAB/UHF + 1 FM spoločne s vyššou výstupnou úrovňou vhodný pre individuálne a malé TV rozvody DVBT/T2 alebo ako zdroj pre ďalšiu technológiu (napr. optické rozvody).

Automatické programovanie / ladenie

Funkcia automatického programovania skenuje a detekuje signály DVB-T/T2 a každému multiplexu priradí jeden digitálny filter. Pomocou vstavaného tunera vyhodnocujúceho nielen úroveň signálu, ale aj jeho kvalitu.

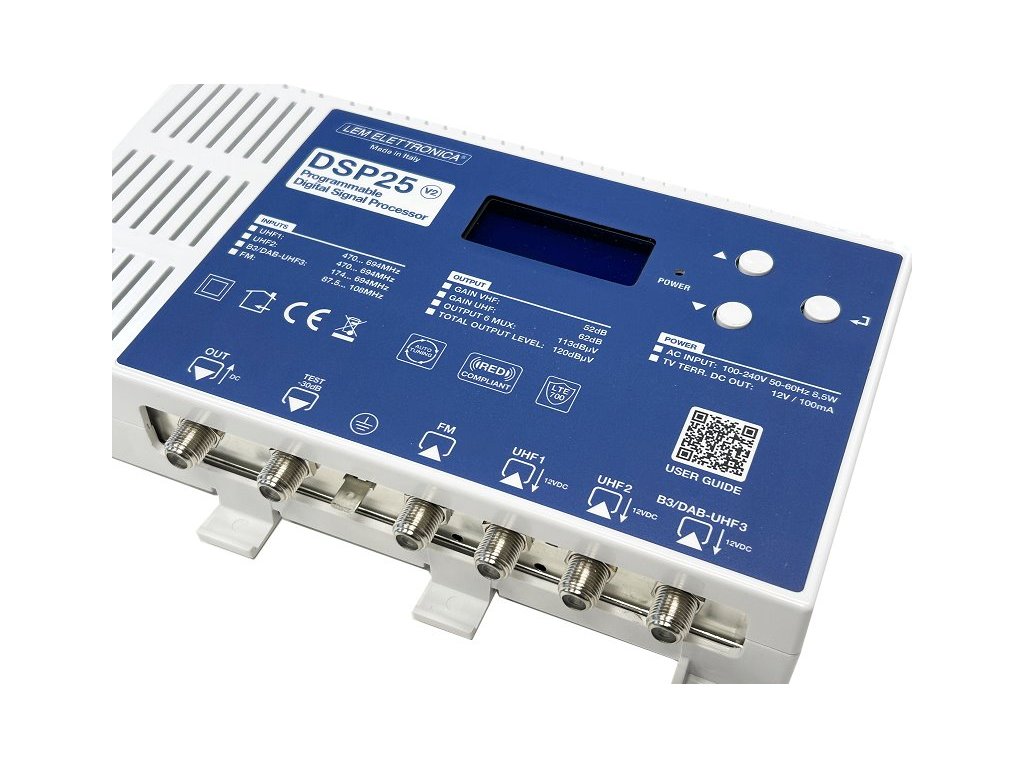

Programovanie zosilňovača

Nepotrebujete žiadny programátor! Všetky nastavenia môžete vykonávať priamo na hlavnej jednotke pomocou 3 tlačidiel na čelnom paneli. Hodnoty a nastavenia budú zobrazené na podsvietenom LCD displeji. Pomocou tlačidiel zvolíte automatické alebo manuálne programovanie kanálov.

Vstupný predzosilňovač

Každý vstup je vybavený nízkošumovým zosilňovačom so ziskom 15 dB, ktorý je možné v prípade potreby aktivovať nezávisle. Táto funkcia umožňuje prijímať signály pri veľmi nízkych úrovniach bez použitia aktívnych antén alebo externých zosilňovačov.

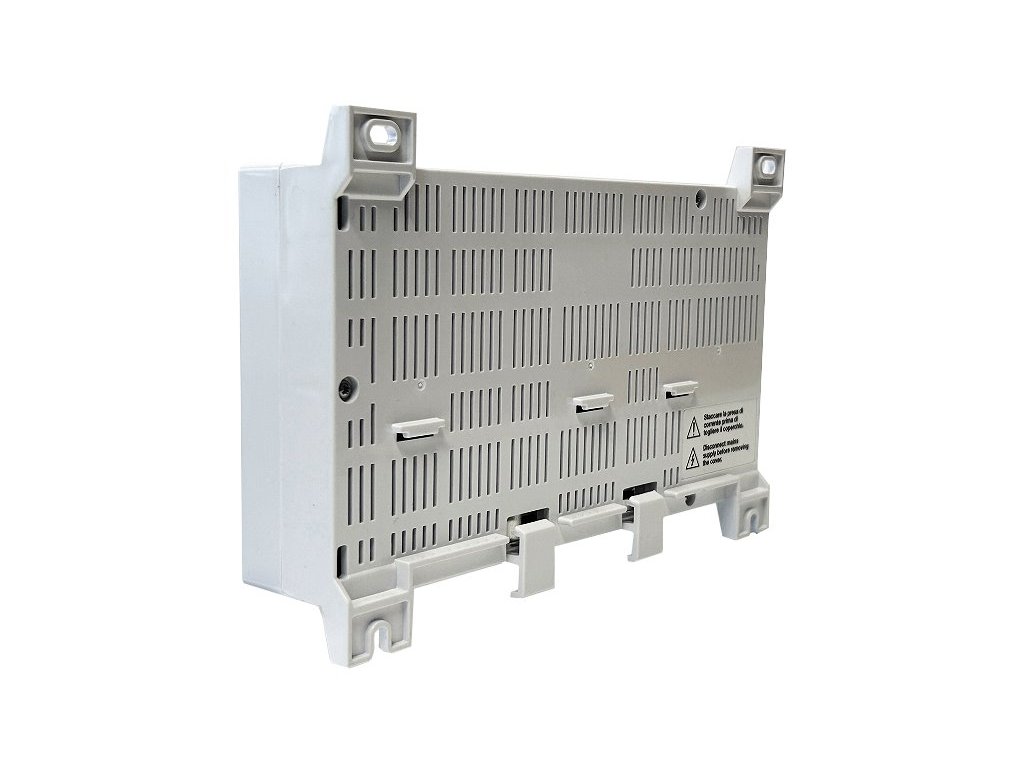

Montáž na lištu DIN

LEM DSP25 V2 má integrovaný priestor pre montáž na DIN lištu.

Technické parametre


• Počet vstupov: 4 (1x FM; 2x UHF; 1x DAB-BIII/UHF)
• Rozsah vstupných frekvencií FM: 87... 108 MHz
• Rozsah vstupných frekvencií BIII: 170... 230 / DAB 170... 240 MHz
• Rozsah vstupných frekvencií UHF: 470... 694 MHz
• LTE filtrácia: 5G LTE700
• Počet kanálových filtrov: 32
• Vstupná úroveň FM/DAB: 35... 90 dBµV
• Vstupná úroveň BIII: 45... 110 dBµV
• Vstupná úroveň UHF: 45... 100 dBµV
• Vstupný zosilňovač pre pásmo BIII/DAB: 0/+16 dB (OFF/ON)
• Vstupný zosilňovač pre pásmo UHF: 0/+16 dB (OFF/ON)
• Rozsah AGC: 40 dB
• Selektivita filtrov: ≥50 dB (susedné kanály)
• Voliteľná amplitúda filtrov: Štandardná / Úzka / Auto
• Zosilnenie v pásme VHF: 52 dB
• Zosilnenie v pásme UHF: 62 dB
• Rozsah nastavenia výstupnej úrovne: 94... 114 dBµV
• Nastavenie sklonu v pásme BII/DAB: 0... -10 dB
• Nastavenie sklonu v pásme UHF: 0... -5 dB
• Max. výstupná úroveň: 120 dBµV (IM3 DIN 45004B - 60 dBc)
• Max. výstupná úroveň pri 6 Multiplexoch: 113 dBµV
• Spätný odraz IN/OUT: >12 dB
• Testovací výstup: 1 (-30 dB)
• Napájanie zosilňovača: 12V DC / 100mA
• Spotreba zosilňovača: 8.5 Watt (max)
• Rozsah prevádzkových teplôt: -5°C až +50°C
• Rozmery: 217 x 145 x 45 mm
• Hmotnosť: 660 g


Balenie obsahuje

• 1x LEM DSP25 V2
• 1x Napájací flexo kábel
• 1x Anglický manuál
