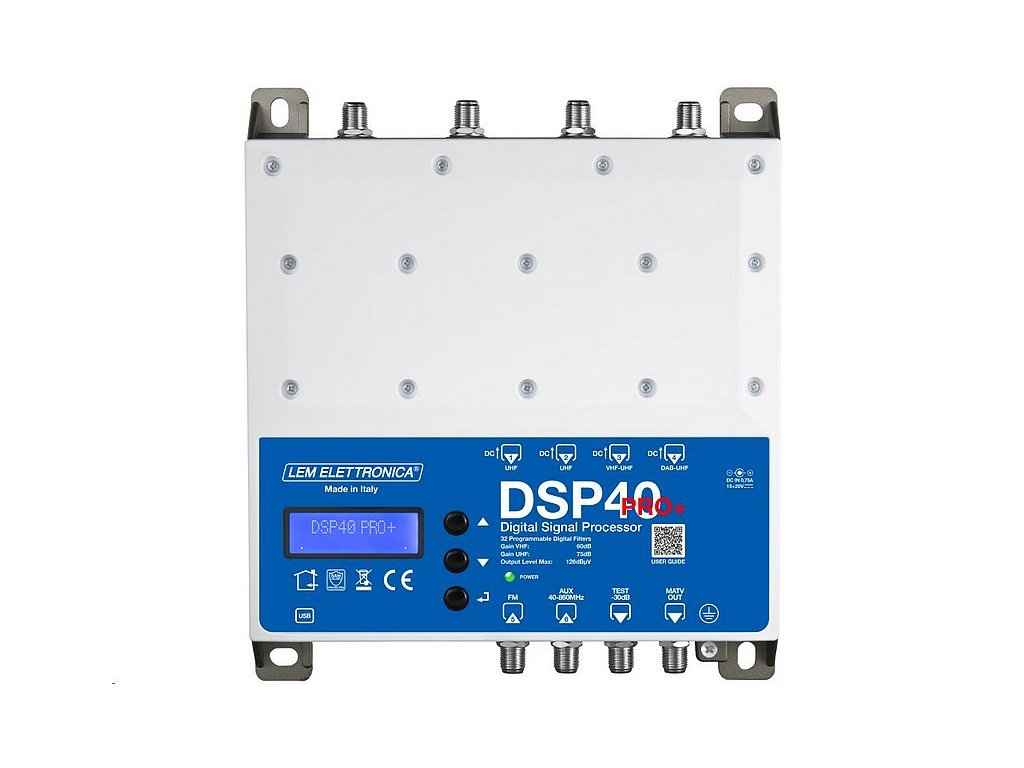

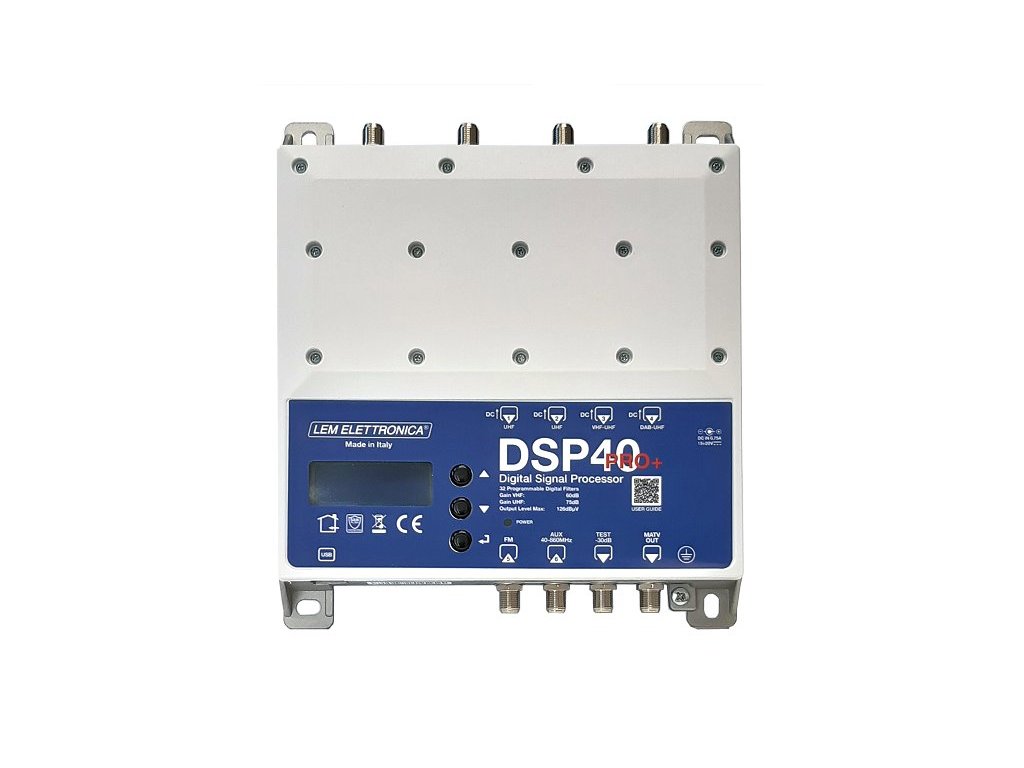

LEM DSP40 PRO+ 4G/5G programovateľný DVB-T/T2 zesilovač

Podrobný popis

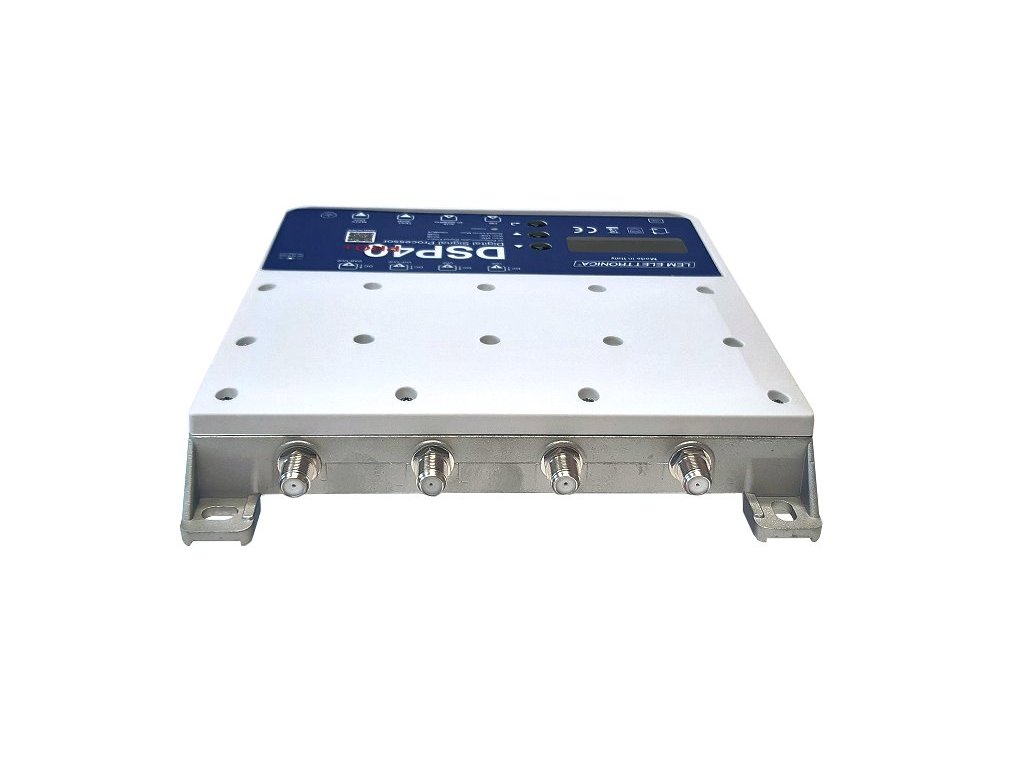

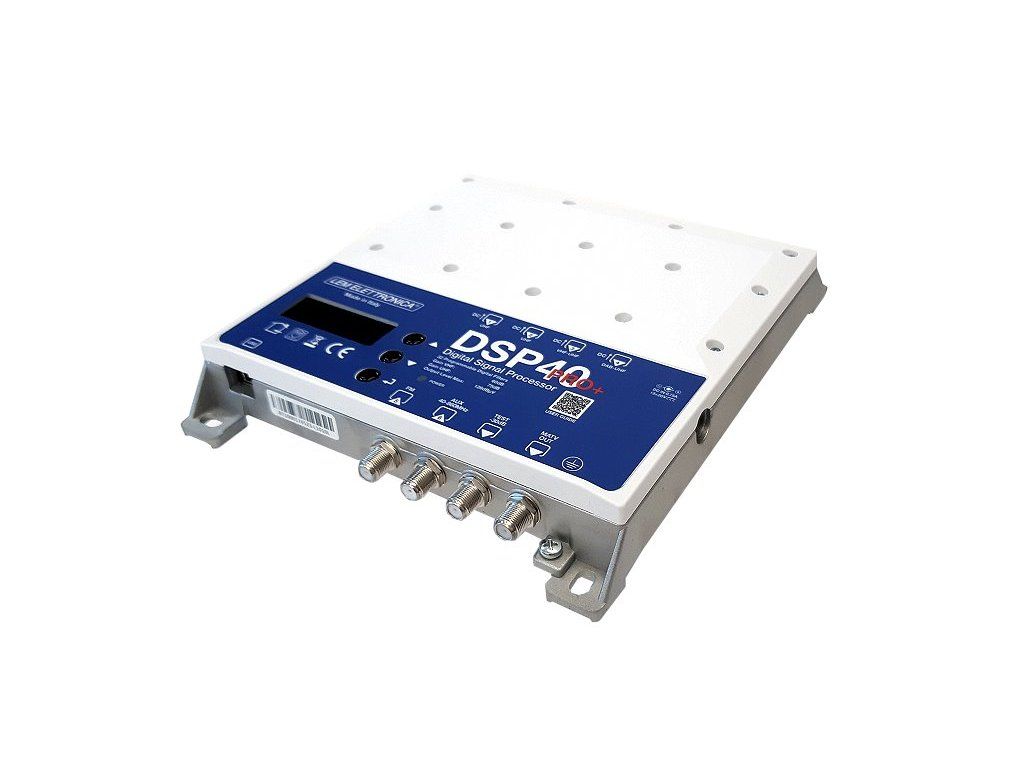

LEM DSP40 PRO+ 5G programovateľný DVB-T/T2 zosilňovač


Výkonný programovateľný 6-vstupový zosilňovač DSP40 PRO+ s potlačeným 4G/5G LTE pásmom od talianskeho výrobcu LEM ELETTRONICA určený pre stredné a veľké STA rozvody.

Aktualizovaná verzia PRO+ má väčšiu strmosť kanálových filtrov s vyšším potlačením susedných kanálov. Vysoká výstupná úroveň dosahuje až 126 dBµV a zosilnenie v UHF pásme až 75 dB.

Rýchle programovanie zosilňovača na jednotke, pomocou tabletu alebo smartfónu Android cez novú aplikáciu LEM USB.


Hlavné vlastnosti

• 4 programovateľné vstupy VHF/UHF obsahujúce celkom 32 digitálnych filtrov.
• Vybavený tiež vstupom pre FM a AUX vstupom (celé pásmo, VHF+UHF).
• Vysoká selektivita s možnosťou kanálovej konverzie (menič frekvencií).
• Vysoká výstupná úroveň až 126 dBµV.
• Zosilnenie až 75 dB (UHF).
• Funkcia Auto-tuning - automatické nastavenie úrovní všetkých výstupných signálov na naprogramovanú hodnotu.
• 5G LTE700 filter - nastaviteľný v menu.(ON: 21-48 kanál, OFF: 21-69 kanál)
• Kanálové meniče v každom vstupe 8 - spolu 32.
• Režim voľby jedného filtra - Štandardný/Úzky/Široký.
• 24-ciferný LCD displej.
• Ochrana vstupov UHF proti vplyvu 4G/5G LTE SAW filtrami 470 - 694/790 MHz.
• Monitorovanie úrovne a kvality výstupného signálu DVB-T a DVB-T2.
• Nízka spotreba elektrickej energie (max. 11.4 W).
• Nízka prevádzková teplota, prevádzka bez ventilátora.
• Kvalitné šasi ZAMAK (zliatina zinku), ktoré zaručuje maximálne tienenie proti vonkajšiemu rušeniu.
• Možnosť uzamknutia konfigurácie pomocou hesla.
• Veľmi malé rozmery (192 x 217 x 37 mm).
• Externý, ľahko vymeniteľný napájací zdroj.

Špeciálne funkcie zosilňovača LEM DSP40 PRO+

Pokročilé filtrovanie

Pre každý jednotlivý kanál sa vyberie najvhodnejší výstupný filter na dosiahnutie najlepšej kvality výstupu.

• Štandardný: filter so štandardizovanou šírkou.
• Úzky: úzky filter pre susedné kanály.
• Široký: menej selektívny filter pre kanály s nízkou kvalitou.

Jednoduchý regulátor úrovne filtra (1)

Pre každý jednotlivý kanál je možné nastaviť úroveň v rozsahu od -5 dB do +5 dB v krokoch po 1 dB. Túto funkciu je možné použiť na získanie výstupnej krivky s prispôsobeným vyrovnaním alebo v kombinácii so všeobecným SLOPE na kompenzáciu veľkých strát v rozvodoch.


Frekvencia jedného filtra OFF-SET (1)

Výstupnú frekvenciu OFF-SET každého filtra je možné korigovať. Maximálny rozsah je +/- 500 KHz v krokoch po 125 KHz.

(1) k dispozícii iba v aplikácii Android LEM USB


Dvojstupňové vstupné zosilňovače

Všetky vstupy určené pre digitálne pozemné signály sú vybavené dvojstupňovými vstupnými zosilňovačmi, ktoré je možné nakonfigurovať na získanie troch rôznych okien C.A.G.

Táto funkcia umožňuje prijímať signály s veľmi nízkymi úrovňami bez nutnosti použitia aktívnych antén alebo externých zosilňovačov.

Programovanie zosilňovača

• Na hlavnej jednotke pomocou tlačidiel na čelnom paneli. Je možné vykonávať nastavenia aj cez PC (Windows) alebo tablet/mobil (Android).

• Ak budete programovať zosilňovač cez PC (Windows), je potrebné stiahnuť program LEM GUI, ktorý je voľne dostupný u produktu v súboroch na stiahnutie alebo priamo na stránkach výrobcu.

• Ak budete chcieť programovať zosilňovač cez mobil alebo tablet (Android), je potrebné stiahnuť aplikáciu LEM USB z Google obchodu.

Minimálne požiadavky na PC

• PC Windows kompatibilný s USB interface, procesor 800 MHz alebo vyšší, RAM aspoň 256 MB, USB A-B kábel.

Technické parametre

• 6x vstup: 1x FM; 2x UHF; 1x VHF/UHF; 1x DAB/UHF; 1x AUX
• 1x MATV výstup
• 1x testovací výstup (-30dB)
• Vstupný frekvenčný rozsah FM: 40... 108 MHz
• Vstupný frekvenčný rozsah BIII/DAB: 170... 240 MHz
• Vstupný frekvenčný rozsah UHF: 470... 694/862 MHz
• Vstupný frekvenčný rozsah AUX: 40... 862 MHz
• Jednoduché nastavenie cez PC (Windows) alebo mobil/tablet (Android)
• Celkový počet programovateľných filtrov Tpx: 32 (je možné ľubovoľne priradiť k programovateľným vstupom)
• Počet kanálov na filter: 1... 2
• AGC rozsah (automatické riadenie zosilnenia): 40 dB
• Selektivita progr. vstupu: 35 dB (± 1 MHz)
• Nastavenie útlmu na vstupe BIII-DAB/UHF: 0...-20 dB
• Nastavenie útlmu na vstupe FM: 0...-30 dB
• Vstupná úroveň UHF: 40... 110 dBµV
• Vstupná úroveň BIII/DAB: 40... 110 dBµV
• Vstupná úroveň FM: 35... 90 dBµV
• BI/FM zosilnenie: 45 dB
• AUX zosilnenie: 40 dB
• VHF zosilnenie: 60 dB
• UHF zosilnenie: 75 dB
• Max. výstupná úroveň: 126 dBµV (IM3 DIN 45004B - 60 dBc)
• Spätný útlm IN/OUT: >12 dB
• Napájanie predzosilňovača VHF-UHF vstupy: 12V / 100 mA alebo 24 V / 100 mA
• USB konektor pre programovanie a upgrade: 1.0 / 2.0 typ B
• Stupeň krytia: IP20
• Konektory: F konektor
• Napájanie: cez externý dodávaný napájací zdroj 230V AC - DC 15 V / 1.25A / 18.7 W
• Príkon: 11.4 W max.
• Prevádzková teplota: -5°C... 50°C
• Rozmery (V x Š x H): 192 x 217 x 37 mm
• Hmotnosť: 1.4 kg

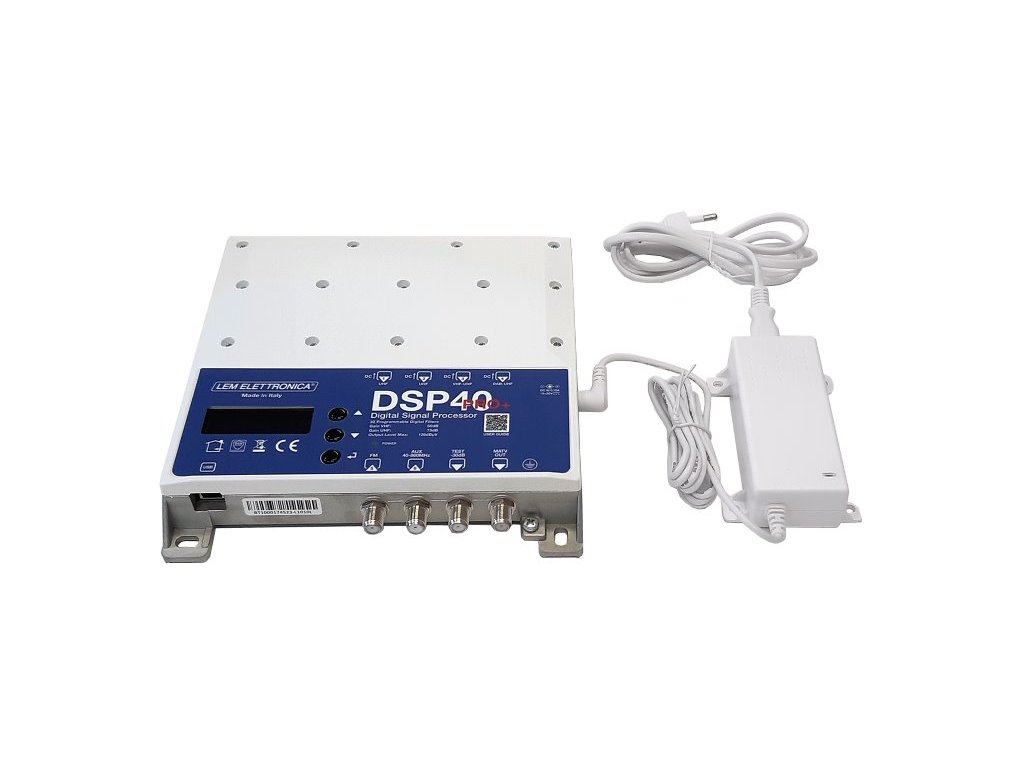

Balenie obsahuje

• 1x LEM DSP40 PRO+

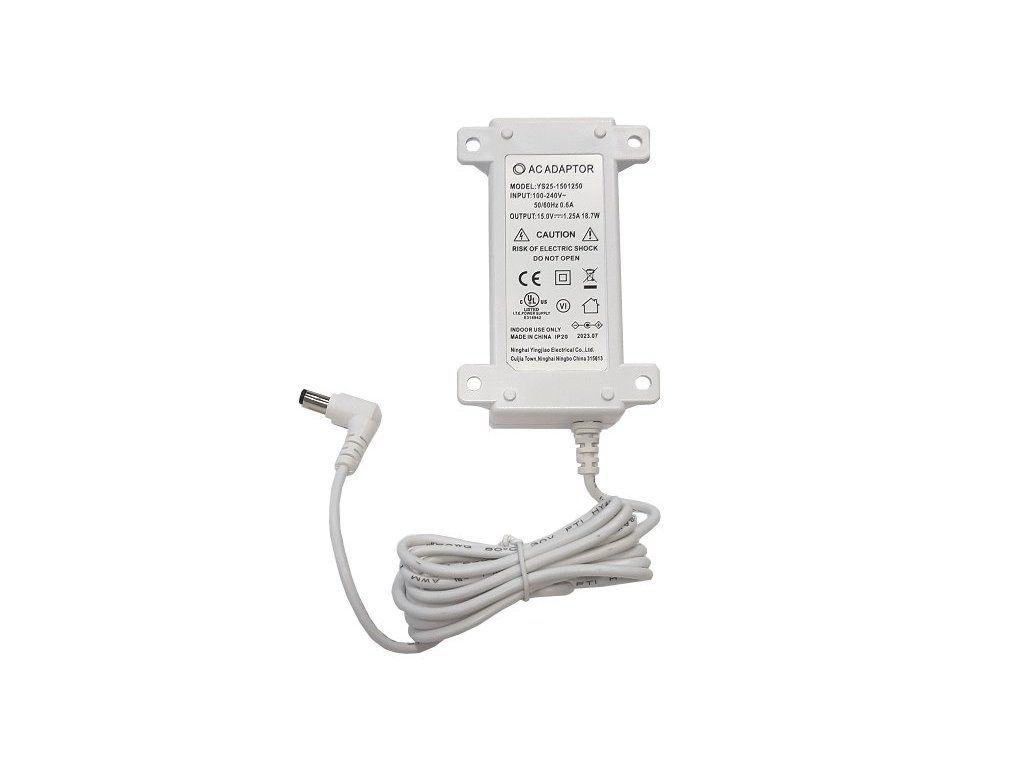

• 1x Napájací adaptér 15V / 1.25A
• 1x Flexo kábel k napájaciemu adaptéru
• 4x Hmoždinka (6 x 30 mm) a skrutka (4.5 x 40 mm)
• 1x Manuál
