Odpínač s integrovanou vypínací spouští VCX NC100H 4P 400V / 100A

Podrobný popis

Odpínač VCX NC100H 4P 100A — Spolehlivé odpojení dle IEC/EN 60947-3


Hlavní vypínač pro bezpečné odpojení pod zátěží

Potřebujete zajistit bezpečné odpojení celé sekce elektroinstalace pro údržbu nebo v případě poruchy? Čtyřpólový odpínač VCX NC100H řeší situace, kdy je nutné okamžitě a spolehlivě přerušit napájení i pod plnou zátěží. Díky kombinaci s integrovanou vypínací spouští reaguje na externí signály, což z něj činí klíčový prvek pro automatizované i manuální odpojování průmyslových a domovních obvodů.

Tento přístroj slouží primárně jako hlavní jistič rozvaděče a izolační spínač, který plně odpovídá požadavkům přísné normy IEC/EN 60947-3. Je navržen tak, aby stabilně zvládl jmenovitý proud 100 A při provozním napětí 230/400 V AC. Kromě běžného spínání zajišťuje bezpečné odpojení obvodu i v poruchových stavech, jako je zkrat či nadproud po definovanou dobu. Viditelný indikátor stavu pak dává obsluze okamžitou jistotu o fyzickém rozpojení kontaktů před zahájením servisních prací.

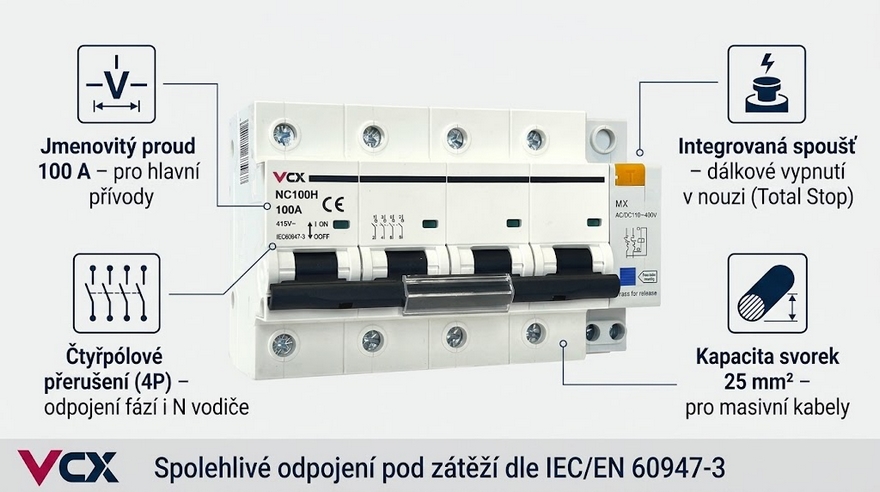

Co rozhoduje při instalaci do rozvaděče


• Jmenovitý proud 100 A — bez problémů obslouží hlavní přívody bytových domů, dílen i technologických uzlů.

• Integrovaná spoušť 110–400 V AC/DC — umožňuje dálkové nebo automatické odpojení obvodu vázané na externí senzory či nouzová tlačítka.

• Čtyřpólové provedení (4P) — zajišťuje kompletní a bezpečné odpojení všech tří fází včetně středního pracovního vodiče (N).

• Certifikace IEC/EN 60947-3 — garantuje ověřené izolační vlastnosti nezbytné pro bezpečný servis sítě.

• Kapacita svorek 25 mm² — poskytuje dostatečný prostor pro spolehlivé zapojení dimenzovaných silových přívodních kabelů.

• Vizuální indikátor zadělání — okamžitá kontrola stavu kontaktů zkracuje čas a zvyšuje bezpečnost při diagnostice.

• Montáž na lištu TH35 — standardizované plastové klipsy zaručují rychlou a pevnou instalaci do typizovaných rozvodnic.

Výkonová odolnost a spolehlivá izolace obvodu


Odpínač VCX NC100H je zkonstruován pro trvalé zatížení jmenovitým proudem 100 A, což zajišťuje stabilní přenos energie bez přehřívání i ve špičkách. Jeho hlavní předností je schopnost vydržet nárazové proudy během dočasných anomálií sítě, a naopak garantovat stoprocentní fyzické rozpojení kontaktů v okamžiku detekce kritického stavu.

Přítomná integrovaná vypínací cívka (spoušť) s velmi širokým pracovním rozsahem napětí 110–400 V AC/DC reaguje na externí podnět prakticky okamžitě. Oproti standardním manuálním odpínačům tento modulární prvek výrazně rozšiřuje možnosti automatizace bezpečnosti celého zapojeného okruhu.


Zapojení v domovní i průmyslové infrastruktuře


V B2B sektoru a těžších provozech se tento odpínač uplatní jako hlavní vypínací prvek na stavbách nebo ve výrobních halách. Lze jej snadno spárovat s bezpečnostními hřibovými tlačítky (Total Stop) — při stisku nouzového tlačítka dojde k sepnutí signálu do vypínací spouště, která okamžitě a bezpečně odstřihne celou třífázovou technologii od sítě dříve, než dojde k nehodě.

V běžných domovních instalacích nebo u menších komerčních budov slouží jako hlavní vypínač domovního rozvaděče. Instalační technici u něj ocení zejména čtyřpólové přerušení, které eliminuje riziko případných zpětných proudů na nulovém vodiči, a jasný indikátor stavu. Ten při periodických revizích poskytuje technikovi absolutní jistotu, že je následný systém zcela bez napětí.


Pro koho je produkt určený a možnosti zapojení v praxi


Certifikovaní elektrikáři a revizní technici

Profesionálové, kteří vyžadují spolehlivé izolační spínače plnící oborové normy pro bezpečné odpojení při servisu, a kteří ocení rychlou montáž na DIN lištu.

• Využití v praxi: Slouží primárně jako hlavní vypínač podružných rozvaděčů v bytových domech, dílnách nebo komerčních prostorech. Zajišťuje bezpečné vytvoření viditelné mezery v obvodu před zahájením údržby.

• Logika zapojení: Silový přívod sítě (L1, L2, L3, N) je přiveden přímo na horní svorky odpínače s kapacitou 25 mm². Z výstupních svorek je následně realizován rozvod na bloky proudových chráničů a jističů. Čtyřpólové přerušení (včetně N vodiče) navíc zásadně usnadňuje a zrychluje práci revizním technikům při měření izolačních stavů, protože nulový vodič již není nutné fyzicky odpojovat ze sběrnice.

Projektanti elektrických zařízení a průmyslových instalací

Odborníci navrhující složitější zapojení rozvaděčů, kde je legislativně nebo technologicky vyžadována integrace dálkového či nouzového vypnutí okruhu přes nadřazený systém.

• Využití v praxi: Návrh bezpečnostních obvodů pro průmyslové stroje a technologické linky s požadavkem na funkci Total Stop / Central Stop. Ideální pro zapojení s návazností na bezpečnostní relé nebo systém EPS (elektrická požární signalizace).

• Logika zapojení: Pro tuto funkci se využívá integrovaná vypínací spoušť (110–400 V AC/DC). Cívka spouště se zapojí do série s rozpínacími kontakty nouzových hřibových tlačítek (rozmístěných v provozu) nebo s bezpotenciálovým relé výstupem EPS. Jakmile řídicí systém či tlačítko vyšle na svorky cívky napěťový impulz, vnitřní mechanismus okamžitě shodí hlavní silové kontakty odpínače, čímž stroj bezpečně odstaví od napájení.

Správci budov a facility management

Subjekty zodpovědné za bezpečnostní a energetickou infrastrukturu komerčních objektů, kde přehledný stav a možnost sektorového odpojení snižují rizika a minimalizují výpadky.

• Využití v praxi: Lokální odpojování specifických technologických celků (např. sekce HVAC, výtahové strojovny, serverovny). Umožňuje bezpečný servis konkrétní zóny bez nutnosti shazovat hlavní jistič celé budovy a omezovat ostatní nájemníky.

• Logika zapojení: Odpínač zde funguje jako hraniční prvek. Vypínací spoušť bývá napojena přímo na BMS (Building Management System) nebo na lokální havarijní senzory (např. záplavové čidlo v serverovně). Při detekci havárie systém automaticky odpojí napájení zasaženého sektoru, čímž se minimalizují sekundární škody. Mechanický vizuální indikátor stavu na čelní straně odpínače pak dává údržbě okamžitou jistotu, že je technologie před zásahem fyzicky bez napětí.

Co v praxi znamená certifikace IEC/EN 60947-3?

Tato mezinárodní norma definuje přísné požadavky na nízkonapěťové spínací přístroje. V praxi garantuje, že odpínač plní funkci bezpečného izolačního odpojení — po přepnutí páčky vytváří fyzickou vzduchovou mezeru mezi kontakty s certifikovanou dielektrickou pevností.

Pro údržbu to znamená absolutní ochranu před nebezpečným průrazem napětí i při nečekaných napěťových špičkách v nadřazené síti. Instalace prvků s touto normou je legislativním základem pro bezproblémové schválení rozvaděče při výchozí i pravidelné revizi.


Technické specifikace


• Typ zařízení: Odpínač s integrovanou vypínací spouští — Zajišťuje bezpečné fyzické rozpojení obvodu pod zátěží a plní izolační funkci.

• Jmenovitý proud: 100 A — Ideální pro hlavní přívody domů a silově náročnější průmyslové instalace.

• Jmenovité napětí: 230/400 V AC (415 V) — Standardní hodnoty pro plnou kompatibilitu s evropskou distribuční sítí.

• Počet pólů odpínače: 4 — Odpojuje všechny tři fáze i pracovní střední vodič (N).

• Napětí vypínací spouště: 110–400 V AC/DC — Univerzální rozsah pro připojení většiny běžných externích bezpečnostních signálů.

• Počet modulů spouště: 1 — Kompaktní velikost šetřící drahocenné místo na instalační DIN liště.

• Pracovní frekvence: 50/60 Hz — Připraveno pro standardní síťové kmity.

• Maximální průřez vodičů: 25 mm² — Dostačující kapacita svorek pro masivní silové kabely nesoucí stotérové proudy.

• Montáž: TH35 (DIN lišta) — Systém rychlého nacvaknutí pomocí odolných plastových klipsů.

• Stupeň krytí: IP20 — Ochrana proti dotyku prstem, produkt je určen výhradně k instalaci do uzavřených rozvaděčů.

• Certifikace: IEC/EN 60947-3 — Garantuje legislativní shodu a bezpečnostní parametry pro průmyslové spínače.

FAQ — Časté otázky zákazníků


1. Může tento odpínač sloužit jako plnohodnotná ochrana proti zkratu místo jističe?

Ne. Odpínač sice dokáže bezpečně přenášet zkratový proud po jasně definovanou dobu, ale sám o sobě obvod při zkratu či nadproudu nevypne (pokud nedostane impulz do integrované spouště). K ochraně vedení musí být v obvodu předřazen standardní jistič nebo tavné pojistky.

2. K čemu přesně v praxi slouží integrovaná vypínací spoušť?

Spoušť umožňuje dálkové nebo automatizované vypnutí odpínače. Pokud na její svorky přivedete externí napětí v rozsahu 110–400 V (například signál od nouzového tlačítka Central Stop), vnitřní mechanismus automaticky a okamžitě rozpojí všechny hlavní kontakty odpínače.

3. Mohu do svorek přístroje zapojit i hliníkové vodiče?

Specifikace uvádí maximální kapacitu svorek 25 mm², avšak nezmiňuje speciální povrchovou úpravu kontaktů pro přímý styk s hliníkem. Pro napojení hliníkových vodičů doporučujeme použít vhodnou kontaktní pastu proti oxidaci nebo speciální přechodové (CUPAL) svorky.

4. Lze tento čtyřpólový přístroj použít i v jednofázové síti?

Ano, čtyřpólový odpínač lze bez problémů provozovat i v jednofázové instalaci (zapojíte pouze příslušný počet potřebných pólů). Primárně je však dimenzován pro třífázové rozvody s nutností odpojovat i nulový vodič.

5. Jak funguje vizuální indikátor stavu na přední straně?

Na čelní straně přístroje se nachází mechanický terčík, který je přímo hardwarově spojen s pohyblivými kontakty uvnitř pouzdra. Instalační technik tak má při pohledu do rozvaděče stoprocentní vizuální jistotu, zda je obvod skutečně fyzicky rozpojen.

6. Mohu odpínač namontovat i na venkovní sloup nebo fasádu?

Přímo ne. Samotný přístroj disponuje základním krytím IP20, což znamená, že nemá žádnou ochranu proti vniknutí vody a vlhkosti. Pro venkovní použití musí být nutně instalován uvnitř typizovaného rozvaděče s venkovním krytím (minimálně IP65).

7. Je pro montáž tohoto odpínače vyžadována nějaká speciální kvalifikace?

Ano. Vzhledem k charakteru silového elektrozařízení a platné legislativě smí montáž a zapojení provádět výhradně osoba s odpovídající elektrotechnickou kvalifikací (vyhláška 50/1978 Sb., resp. NV 194/2022 Sb.). Před zahájením montáže musí být celý přívod bezpečně odpojen od napětí.
