Odpojovač s vypínacou spúšťou VCX CKYB63+MX+OFF PV 4P 32A 1000V DC

Podrobný popis

Odpínač s vypínacou spúšťou VCX CKYB63+MX+OFF PV 4P 32A 1000V DC - Nekompromisná ochrana pre vašu fotovoltiku


Bezpečnosť, na ktorú sa môžete spoľahnúť

Budovanie vlastnej fotovoltaickej elektrárne je krokom k nezávislosti, ktorý však vyžaduje úplne precízne istenie. Každý prevádzkovateľ solárneho systému pozná tú skrytú obavu – čo sa stane pri nečakanom preťažení alebo skrate na jednosmernej strane? Klasické tavné poistky síce dokážu zasiahnuť, ale ich deštrukcia znamená výpadok systému, kým nezohnete náhradu a nevykonáte manuálnu výmenu. To stojí váš čas, peniaze za nevyrobenú energiu i zbytočné nervy.

Tento problém definitívne rieši odpínač VCX CKYB63+MX+OFF s integrovanou vypínacou spúšťou. Funguje ako inteligentný a neúnavný strážca vášho obvodu, ktorý v kritickom momente okamžite izoluje solárne panely od zvyšku inštalácie. Hlavná výhoda? Na rozdiel od zastaraných poistiek je tento moderný prístroj pripravený na opätovné zapnutie hneď, ako odstránite príčinu poruchy. Vďaka konštrukcii pre zaťaženie až 32A a 1000V DC získate 100% istotu a bezpečnú prevádzku pre vaše meniče i celú domácu sieť.




Kľúčové vlastnosti, ktoré oceníte


• Vysoká zaťažiteľnosť: Bezproblémové spínanie a odpínanie menovitých prúdov až do 32A a napätia 1000V DC.

• Integrovaná vypínacia spúšť (MX+OFF): Umožňuje diaľkové vybavenie a odpojenie, čo drasticky zvyšuje variabilitu a bezpečnosť celého systému.

• Okamžitá reaktivácia: Na rozdiel od jednorazových poistiek je po vyriešení problému okamžite pripravený na ďalšie použitie.

• Obojstranná ochrana: Spoľahlivo a bezpečne oddeľuje fotovoltaické moduly od zvyšku elektroinštalácie (chráni obvod na oboch stranách).

• Široká kompatibilita: Svorky sú navrhnuté pre jednoduché uchytenie vodičov s prierezom 1 až 35 mm².

• Extrémna teplotná odolnosť: Garantovaná a stabilná funkčnosť v náročných podmienkach od -40 °C do +85 °C.

• Jednoduchá inštalácia na DIN lištu: Prístroj zaberie 5 modulárnych miest vo vašom rozvádzači.

• Absolútna bezpečnosť prevádzky: Ako hlavný i prevádzkový odpojovač spĺňa prísnu normu IEC/EN 60947-3.

• Vysoká odolnosť proti prepätiu: Dimenzované na impulzné výdržné napätie Uimp = 8kV.

• Nepolarizované prevedenie: Zjednodušuje proces zapojenia bez rizika zámeny polarity na samotných póloch.

Dizajn navrhnutý pre profesionálnu plynulosť

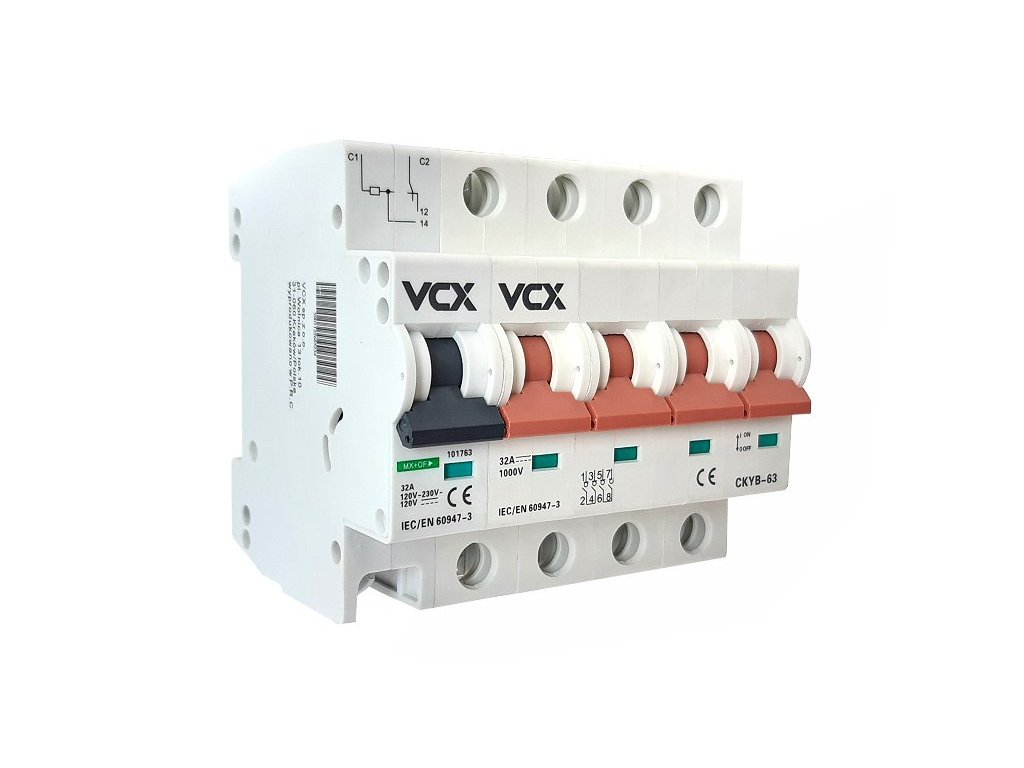

Doba zložitých a nevzhľadných komponentov je preč. Tento štvorpólový odpínač bol skonštruovaný tak, aby presne zapadol do moderných solárnych rozvádzačov. Šedý industriálny dizajn s jasne červenými a dobre čitateľnými indikátormi stavu dáva okamžitú vizuálnu spätnú väzbu o tom, či je obvod pod napätím alebo bezpečne izolovaný. Použité materiály nepôsobia len robustne na dotyk, ale sú reálne pripravené odolávať extrémnym teplotným výkyvom od tuhých zimných mrazov až po letné horúčavy na priamom slnku.

Výkon a efektivita bez kompromisov

Keď ide o elektrinu zo slnka, neexistuje priestor pre chyby. Prístroj primárne vedie prúd za štandardných podmienok, ale jeho sila sa naplno prejaví pri preťažení alebo skrate. Dokáže izolovať obvod v zlomku sekundy a zabrániť tak fatálnym škodám na drahých DC/AC meničoch. Vďaka spoľahlivému mechanizmu a vysokému uťahovaciemu momentu svoriek nedochádza k prechodovým odporom, čo eliminuje riziko prehrievania a zvyšuje celkovú efektivitu solárnej elektrárne.

Inovácia v praxi: Servis bez stresu

Predstavte si rutinnú údržbu vášho fotovoltaického meniča alebo nutnosť rýchleho zásahu pri búrke. S týmto odpínačom nemusíte zložito vyberať poistkové vložky pomocou špeciálnych klieští pod hrozbou vzniku elektrického oblúka. Jednoducho prístroj vypnete (alebo využijete vzdialenú vypínaciu spúšť na diaľkový povel) a obvod je fyzicky a bezpečne prerušený. Práca revíznych technikov aj váš každodenný pocit bezpečia sa vďaka tomuto prvku posúva na úplne novú úroveň.

Pre koho je produkt určený

Tento špičkový DC odpínač oceňujú predovšetkým certifikovaní inštalatéri fotovoltiky, profesionálne elektromontážne firmy a skúsení revízni technici, ktorí stavajú bezpečné a normované solárne elektrárne. Je absolútnou nevyhnutnosťou pre majiteľov rodinných domov i komerčných objektov, ktorí práve realizujú novú FVE inštaláciu, alebo pre tých, ktorí chcú upgradovať svoj existujúci systém z rizikových tavných poistiek na spoľahlivejšie riešenie s možnosťou opätovného zapnutia.

Udržateľnosť a ekologický prínos

Tým, že chránite svoje obnoviteľné zdroje energie (solárne panely a meniče) spoľahlivými ochrannými prvkami, dramaticky predlžujete ich životnosť. Navyše, na rozdiel od klasických tavných poistiek, ktoré sa po každom vybavení musia vyhodiť do nebezpečného odpadu, tento odpínač generuje nulový elektroodpad. Slúži dlhé roky a po skončení jeho životnosti je plne recyklovateľný v príslušných zberných miestach.


Technické špecifikácie


• Menovitý prúd max: 32A DC – Ideálny pre väčšinu rezidenčných a menších komerčných stringov.

• Menovité napätie Ui: 1000V DC (250V DC na modul) – S rezervou zvláda vysoké napätie moderných solárnych panelov.

• Polarizovaný: Nie – Minimalizuje riziko ľudskej chyby pri montáži.

• Prepätie Uimp: 8kV – Vysoká odolnosť proti napäťovým špičkám a rázom.

• Ako hlavný a prevádzkový odpojovač: Áno – Spĺňa legislatívne požiadavky na oddelenie obvodu.

• Montážne vodiče: 1-35 mm² – Poskytuje veľkú flexibilitu pri výbere kabeláže.

• Uťahovací moment: 2-3,5 Nm – Zabezpečuje pevný spoj bez rizika prehrievania kontaktov.

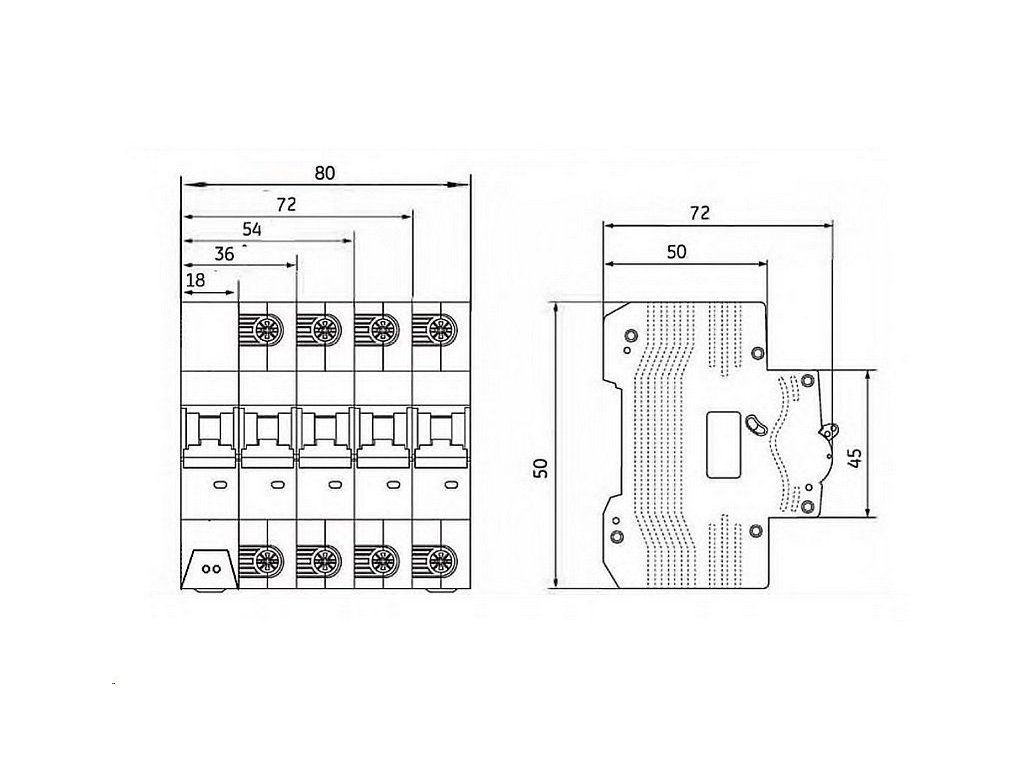

• Šírka: 5 modulov – Štandardizovaný rozmer pre jednoduché plánovanie kapacity rozvádzača.

• Stupeň krytia: IP20 – Určené pre bezpečnú montáž do vnútorných inštalačných skríň.

• Normy: IEC/EN 60947-3 – Európska certifikácia zaručujúca bezpečnosť a kvalitu.

• Prepäťová/vypínacia spúšť: 120-230 V AC / 120 V DC – Umožňuje bezpečné diaľkové ovládanie a odstavenie systému.

• Prevádzková teplota: -40°C až +85°C – Úplne bezproblémová prevádzka aj v extrémnych podmienkach.

• Uchytenie: Na DIN lištu – Rýchla a pevná montáž "nacvaknutím".

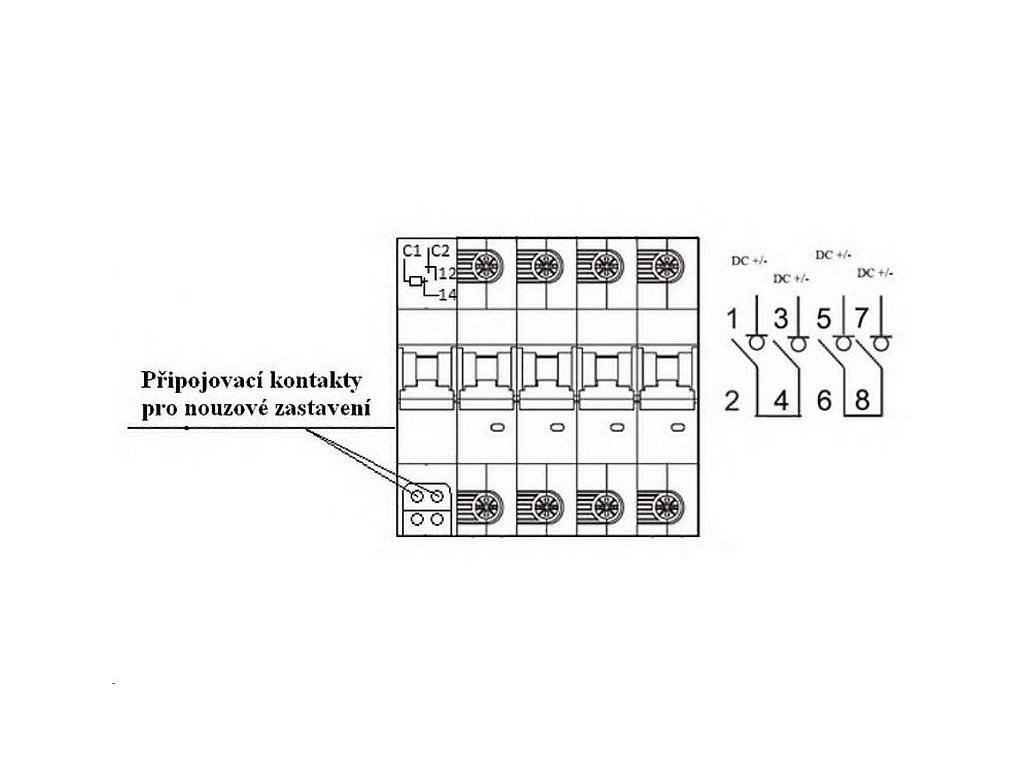

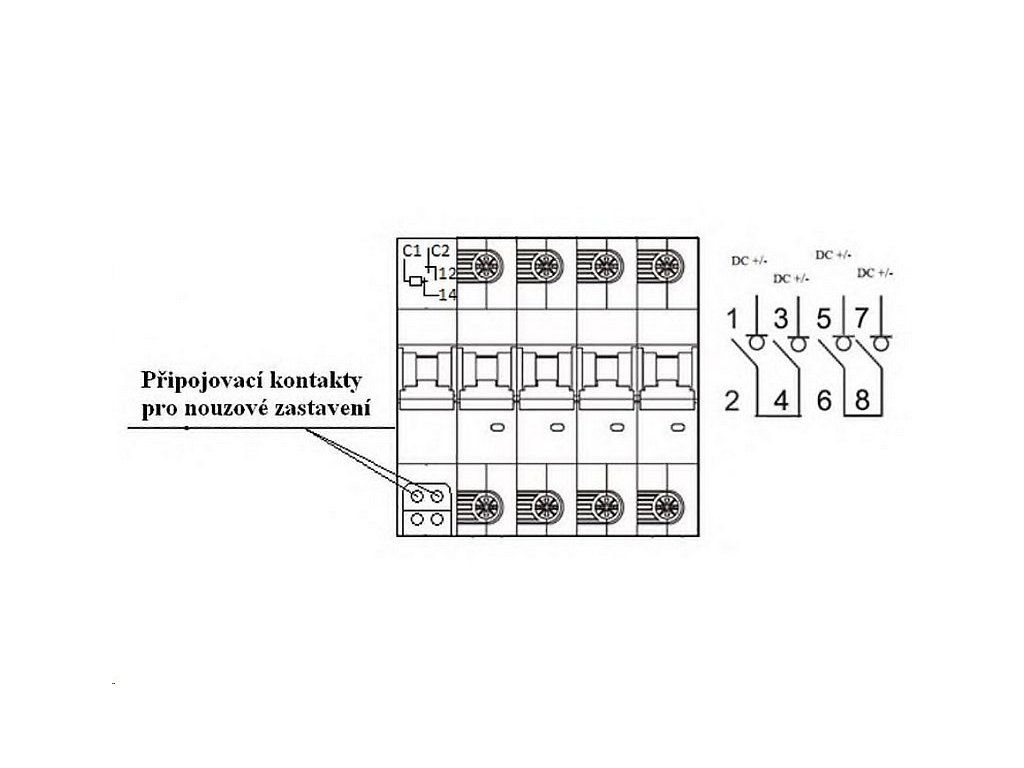

• Požiadavka na prepojenie pre 1000V DC: Mostíky medzi svorkami 2 a 4, a 6 a 8 (Nie sú súčasťou balenia) – Nevyhnutné na dosiahnutie plného menovitého napätia.

• Požiadavka na mostíky: Vodič min. 6 mm² s izoláciou na plných 1000 V – Zabezpečuje absolútnu prúdovú priechodnosť a bezpečnosť.

FAQ - často kladené otázky zákazníkov

1. Sú prepojovacie mostíky pre zapojenie na 1000V DC súčasťou balenia? Nie, tieto prepojovacie mostíky (na spojenie svoriek 2 s 4 a 6 s 8) nie sú súčasťou produktu. Inštalujúci technik ich musí vyrobiť z vodiča o priereze minimálne 6 mm² a s izoláciou dimenzovanou na plné napätie 1000 V.

2. Môže odpínač nainštalovať svojpomocne domáci kutil? Z dôvodu vysokého jednosmerného napätia, ktoré je životu nebezpečné a správa sa odlišne od striedavého prúdu, smie tento produkt montovať výhradne kvalifikovaný personál s platnými elektrotechnickými oprávneniami.

3. Dá sa prístroj zapájať alebo odpájať, keď sú solárne panely pod napätím? Nie. Výrobca prísne zakazuje vykonávať akékoľvek zapájanie alebo manipuláciu so svorkami, ak je systém pod napätím. Vždy je potrebné pracovať na bezpečnom, beznapäťovom obvode.

4. Aký je hlavný rozdiel medzi týmto odpínačom a valcovou poistkou v odpojovači? Hlavným rozdielom je užívateľský komfort a kontinuita prevádzky. Kým poistka sa pri preťažení prepáli a musíte ju fyzicky vymeniť za novú, odpínač len "vypadne". Po odstránení skratu či preťaženia ho stačí jednoducho nahodiť späť a systém opäť funguje.

5. Na čo presne slúži integrovaná vypínacia spúšť (MX+OFF)? Táto spúšť umožňuje diaľkové odpojenie fotovoltaického stringu. Ak do spúšte privediete externý signál (napr. z centrálneho bezpečnostného tlačidla budovy, takzvaného TOTAL STOPu), spúšť mechanicky vybaví odpínač a okamžite preruší dodávku jednosmerného prúdu od panelov.

6. Je nutné pri zapájaní dodržiavať polaritu vodičov? Tento konkrétny model je nepolarizovaný. To znamená, že nie je kriticky závislý od smeru toku prúdu ako niektoré staršie typy DC prístrojov, čo uľahčuje montáž a znižuje riziko fatálnej chyby pri inštalácii.

7. Môže byť odpínač namontovaný aj vo vonkajšom prostredí? Samotný prístroj má stupeň krytia IP20, čo znamená, že nie je chránený proti vlhkosti a vode. Ak má byť inštalovaný vonku, musí byť bezpodmienečne umiestnený vo vhodnej rozvádzačovej skrini s vysokým stupňom krytia (napr. IP65) určenej pre vonkajšie fotovoltaické aplikácie.
