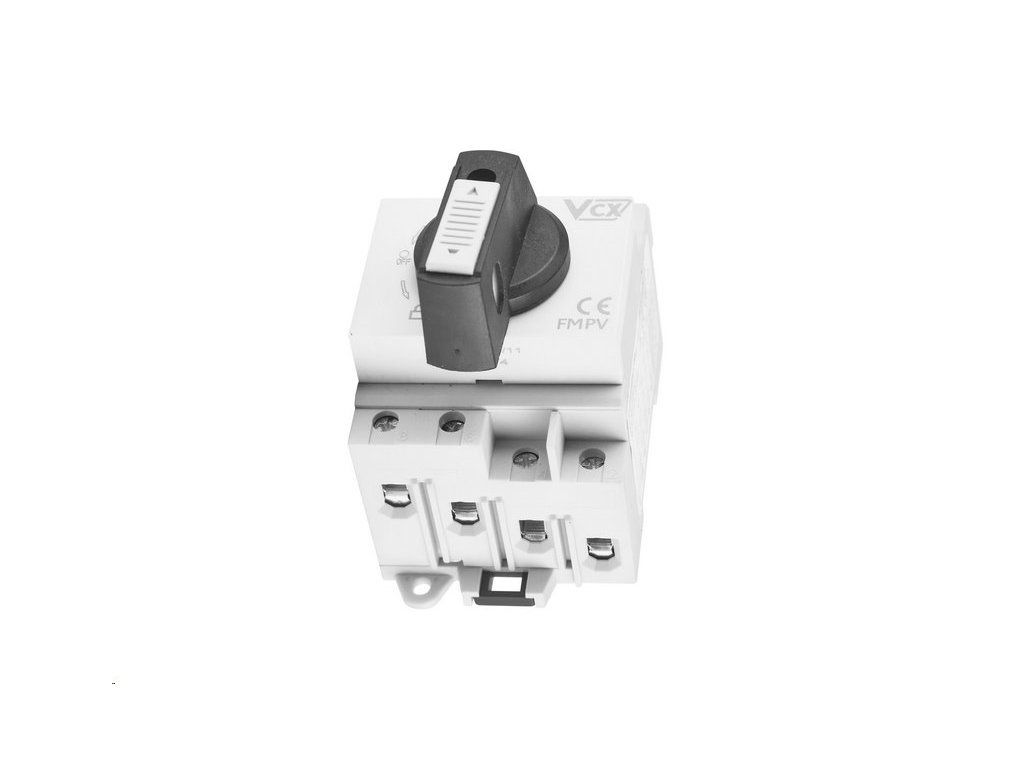

Vypínač otočný VCX 4P 32A 1200V DC, na DIN lištu

Podrobný popis

Vypínač otočný VCX 4P 32A 1200V DC, na DIN lištu - maximálna ochrana v každom obvode

Vypínač otočný VCX 4P 32A 1200V DC je ideálnym riešením pre bezpečné odpájanie obvodov v náročných fotovoltických inštaláciách. Vďaka štvorpólovej konštrukcii umožňuje efektívne odpojenie DC/AC meničov alebo iných častí jednosmerného obvodu. Menovitý prúd 32 A a napätie 1200 V zabezpečujú spoľahlivý výkon aj v tých najviac zaťažených systémoch.

Slúži na vedenie elektrického prúdu za bežných prevádzkových podmienok a dokáže fungovať aj pri preťažení, skrate či iných poruchách, ale len po obmedzený čas. Jeho hlavnou funkciou je bezpečne odpojiť obvod za menovitých prevádzkových podmienok, a to ako pri bežnom zaťažení, tak aj pri preťažení. Tento bezpečnostný prvok zabezpečuje ochranu celého systému.

Hlavné vlastnosti:


• Menovitý prúd 32 A DC – spoľahlivé pripojenie a odpojenie aj pri vysokých prúdoch.
• Napätie 1200 V DC – vhodný pre náročné fotovoltické inštalácie.
• Štvorpólová konštrukcia – umožňuje odpojenie viacerých obvodov súčasne.
• Ochrana IP20 – vhodný pre vnútorné inštalácie.

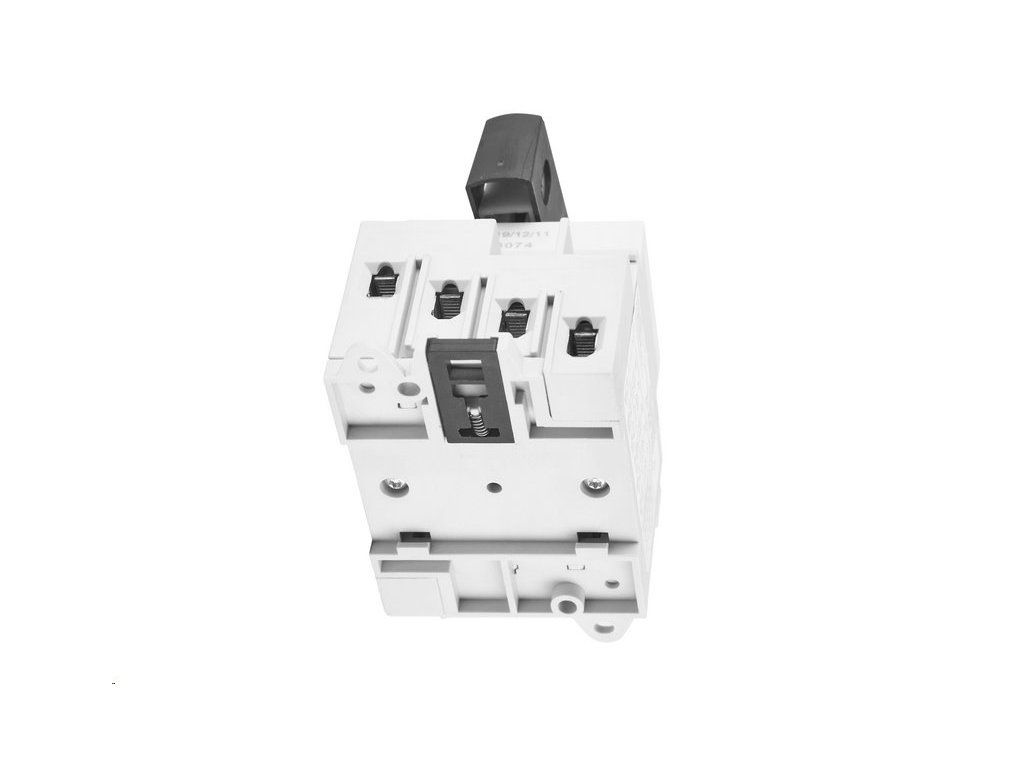

• Uchytenie na DIN lištu – jednoduchá montáž do rozvádzača.

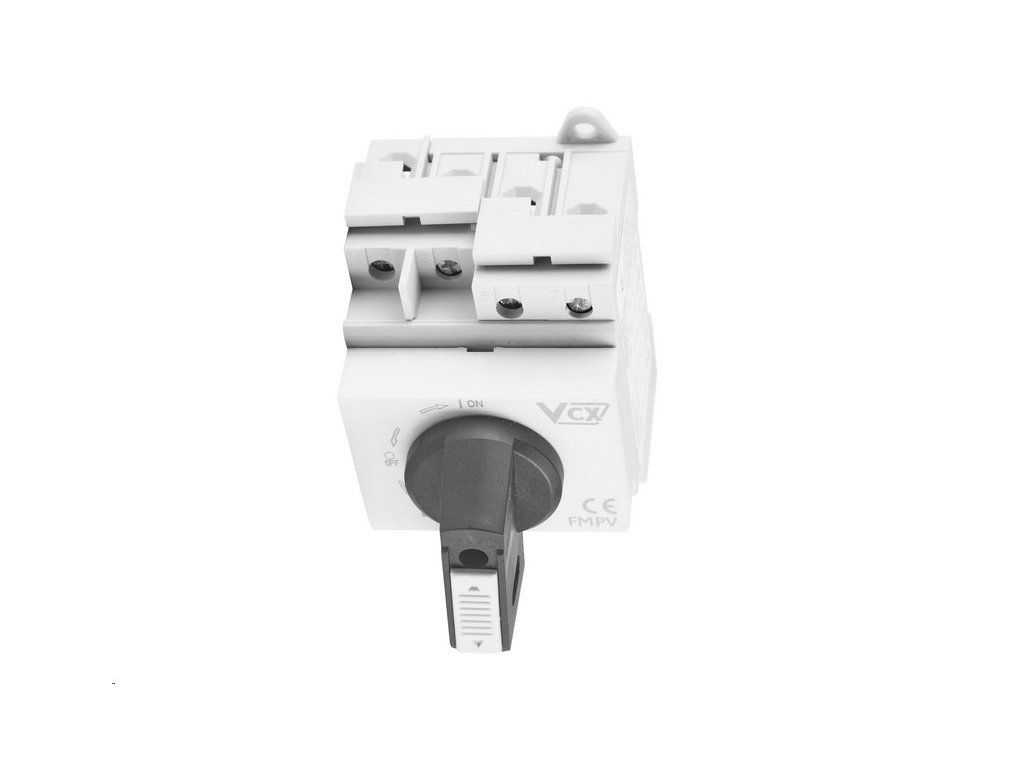

• Otočný spínač s možnosťou uzamknutia – zabezpečenie bezpečnosti a jednoduché ovládanie.
• Odolnosť voči prepätiu (8 kV) – chráni proti náhlym výkyvom napätia.


Jednoduché ovládanie a bezpečnosť

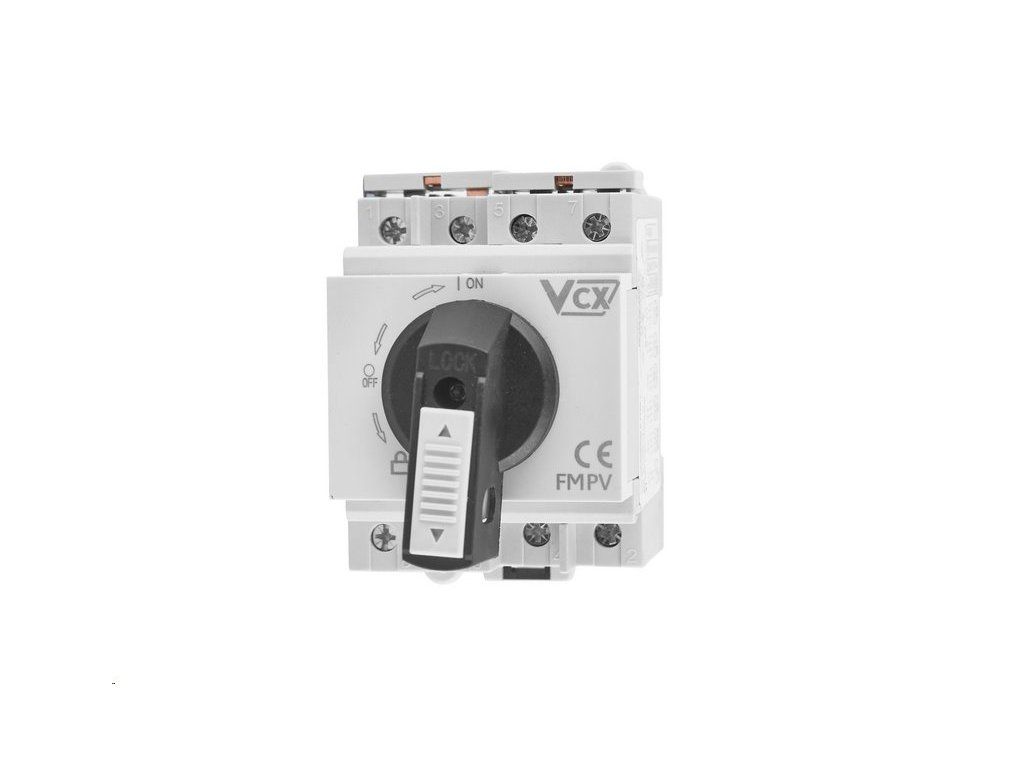

S otočným mechanizmom ON/OFF a možnosťou uzamknutia gombíka visiacim zámkom ponúka tento vypínač nielen jednoduché ovládanie, ale aj vysokú úroveň bezpečnosti. Ideálna voľba pre inštaláciu do rozvádzačov, kde je potrebné presné a bezpečné odpájanie.


Vysoko odolný a pripravený na extrémne podmienky

S prevádzkovou teplotou od -40 °C do +85 °C a ochranou IP20 je tento vypínač pripravený zvládať aj náročné podmienky prostredia. Navyše vďaka prepäťovej ochrane Uimp = 8 kV zabezpečuje dlhú životnosť a ochranu pripojených zariadení.


Technické špecifikácie:


• Menovitý prúd 32 A DC: Maximálny prúd, ktorý vypínač bezpečne prenesie pri jednosmernom napätí.
• Menovité napätie Ui 1200 V DC: Maximálne prevádzkové napätie, pre ktoré je vypínač navrhnutý.
• Prevádzková teplota -40 ~ +85 °C: Rozsah teplôt, v ktorom vypínač funguje bez zníženia výkonu.
• Prepätie Uimp = 8 kV: Ochrana proti krátkodobým prepätiam, napr. pri búrke.
• Stupeň krytia IP20: Ochrana proti väčším pevným predmetom, nie je vhodný pre vonkajšie prostredie.
• Hlavný odpojovač: Vhodný ako hlavný vypínač, ktorý odpája celý systém.
• Menovitý trvalý prúd 32 A: Zvládne trvalé zaťaženie prúdom 32 A.
• Inštalácia do rozvádzačov: Vhodný pre montáž do elektrických rozvádzačov na DIN lištu.
• Počet pólov 4: Umožňuje ovládať štyri samostatné obvody.
• Typ spínacieho prvku – gombík: Jednoduché manuálne ovládanie pomocou otočného gombíka.
• Norma IEC/EN 60947-3: Spĺňa európske bezpečnostné štandardy pre odpojovače.
• Ithe Solar 40°C = 16 A / Ithe Solar 60°C = 13 A: Prúdová zaťažiteľnosť pre fotovoltické systémy pri rôznych teplotách.
• Uchytenie na DIN lištu: Jednoduchá inštalácia do štandardizovaných rozvádzačov.


Tento vypínač je ideálnou voľbou pre fotovoltické systémy, ktoré vyžadujú spoľahlivé a bezpečné odpájanie s dlhou životnosťou.
