Servisná stanica ZD-912

Podrobný popis

Servisná stanica ZD-912.

Pájkovacia stanica - mikropájkovacia stanica s teplovzdušnou pištoľou je vysoko výkonná a multifunkčná stanica na výrobu a opravy elektronických zariadení. Je vhodná na spájkovanie a odpájkovanie väčšiny typov integrovaných obvodov a na opravu dosiek s plošnými spojmi alebo ich komponentov. Toto zariadenie sa používa v elektronickom výskume, výučbe, výrobe a špeciálne na opravy elektronických zariadení.

1) Riadiaca jednotka
Pájkovačka a vyfukovacia žehlička sú automaticky riadené 2 mikroprocesormi. Digitálna riadiaca elektronika a vysokokvalitné snímače zaručujú presnú kontrolu teploty v spájkovacom hrote. Najvyšší stupeň presnosti teploty a najvhodnejšie dynamické tepelné správanie pri zmenách tepelného zaťaženia sa dosahuje rýchlym a presným vyhodnocovaním nameraných hodnôt v uzavretom regulačnom obvode. Membránové čerpadlo namontované v riadiacej jednotke znižuje hluk a zabezpečuje dostatočný prietok vzduchu.

2) Pájkovačka
Pájkovačku s výkonom 60 W (rozsah zahrievania až 130 W) a širokou škálou spájkovacích hrotov (séria T) možno použiť kdekoľvek v oblasti
elektroniky. Vysoký výkon a štíhly tvar sú veľmi vhodné na jemnú prácu. Vykurovacie teleso obsahuje PTC snímač na spájkovacom hrote a dokáže
rýchlo a presne regulovať teplotu spájkovania.

3) Horúcovzdušná pištoľ

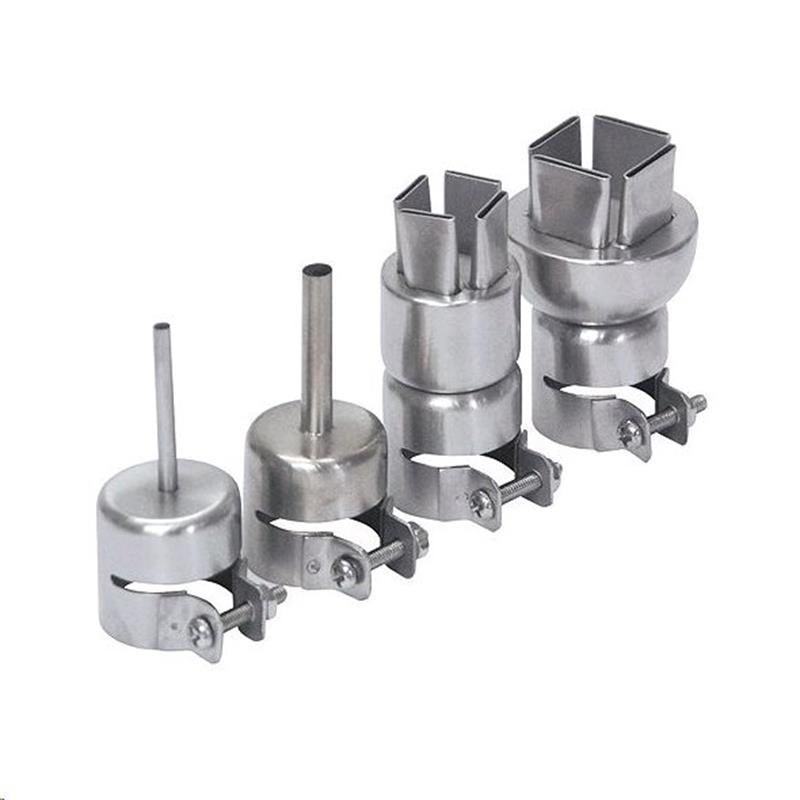

Horúcovzdušnú pištoľ s výkonom 320 W a teplotou od 160 °C do 480 °C (320°F do 896°F) a širokým rozsahom rukovätí možno použiť na spájkovanie a odpájkovanie
všetkých typov obvodov SDP, QFP, PLCC.

Technické špecifikácie:

a) Stanica
- Vstupné napätie: 220 až 240 V AC
- Výkon: 60 W +320 W
- Poistka: 3A
- Vzduch. čerpadlo: membránové

b) Spájkovanie
- Napätie: 24V AC
- Výkon: 60W + 130W
- Teplota: 160°C až 480°C
- Vykurovacie teleso: keramika

c) Vyfukovanie
- Napätie: 220 až 240V AC
- Objem: 24l/min (max)
- Výkon: 320W
- Teplota: 160°C až 480°C
