Zdroj laboratórny UNI-T UDP3303A 2x 0-30V/ 0-3A

Podrobný popis

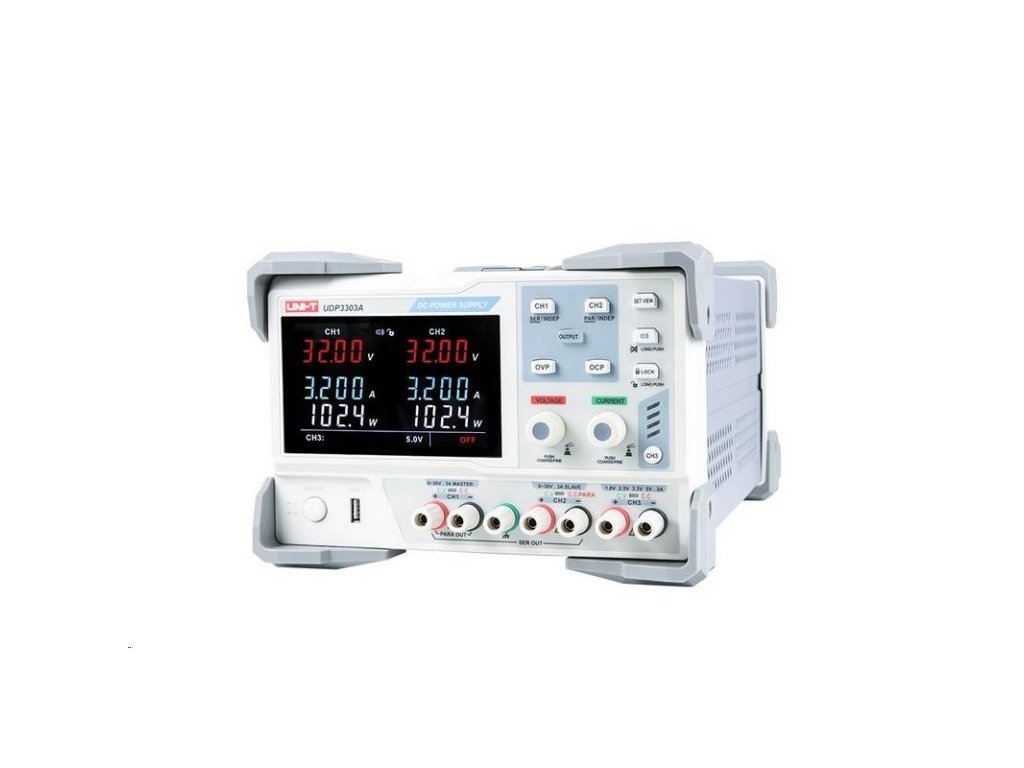

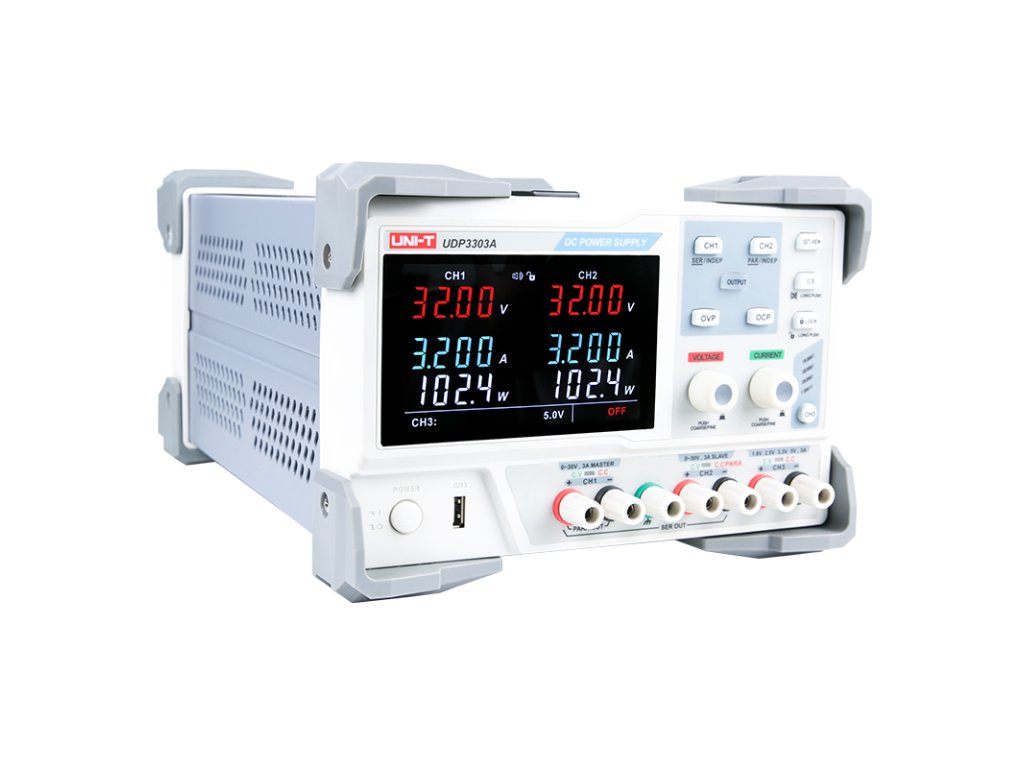

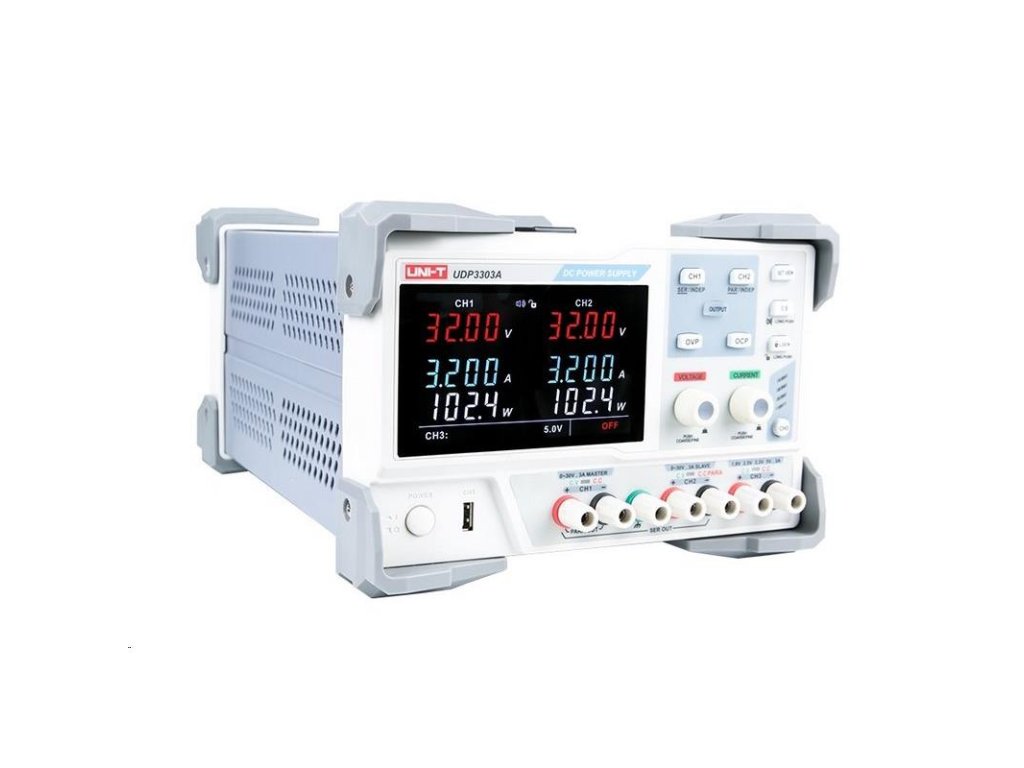

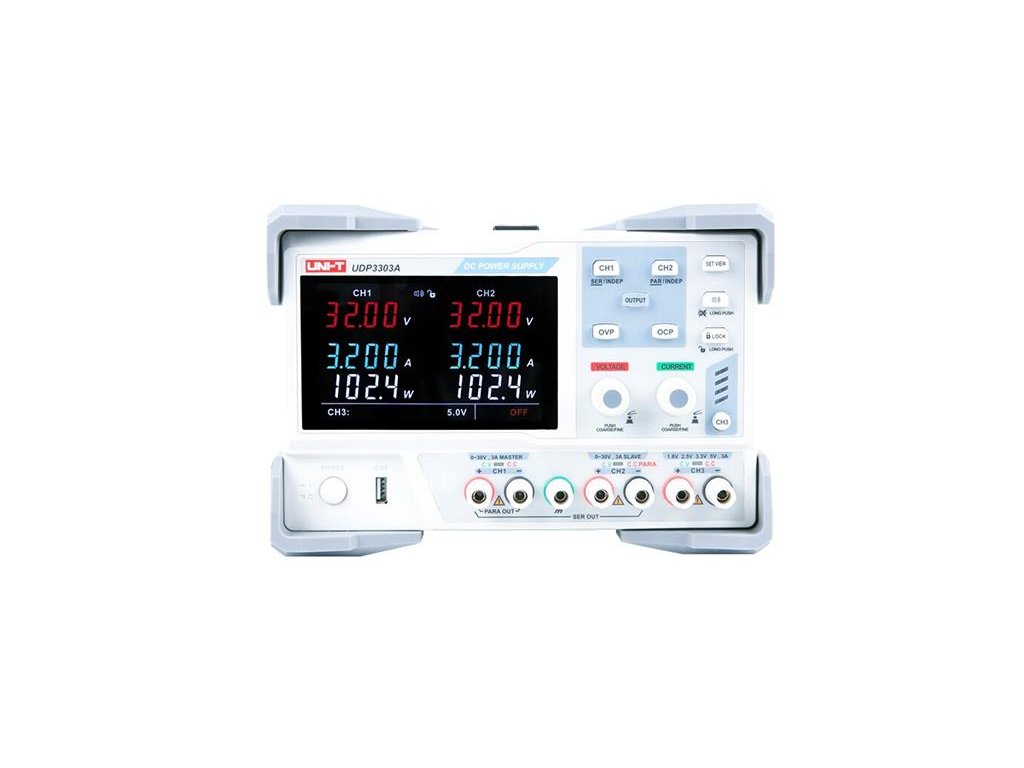

Zdroj laboratórny UNI-T UDP 3303A

Laboratórne zdroje UDP3303A sú cenovo výhodné, značkové, jednosmerné napájacie zdroje s tromi nezávislými kanálmi od výrobcu UNI-T. Zdroje obsahujú klasický lineárny transformátor a v kanáloch CH1, CH2 umožňujú prácu v režime nastavenia konštantného výstupného napätia v rozmedzí 0 až 30V alebo v režime konštantného výstupného prúdu 0 až 3A.

Kanál CH3 poskytuje na výstupe konštantné napätie s možnosťou zvolenia hladiny 1,8V; 2,5V; 3,3V alebo 5,0V a má ochranu proti preťaženiu pri dosiahnutí odberu prúdu 3A. Okrem toho je na prednom paneli konektor USB, ktorým je možné nabíjať napr. mobilný telefón napätím 5V/2A, tento výstup je paralelne prepojený s kanálom CH3.

Kanály CH1 a CH2 môžu pracovať nezávisle na sebe, alebo je možné ich interne prepojiť sériovo alebo paralelne, potom zdroj dodáva napätie 0 až 60V/0 až 3A alebo 0 až 30V/6A.

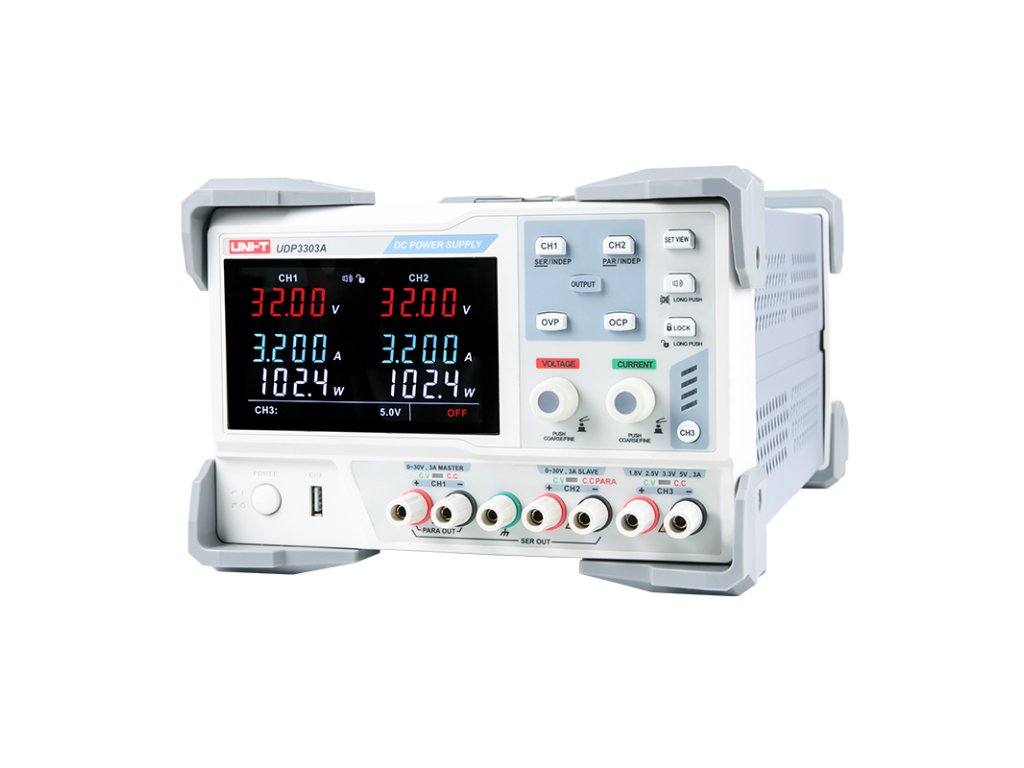

Laboratórny zdroj má 6 vysoko presných displejov, ktoré zobrazujú súčasne napätia, prúdy a výkony v každom z oboch kanálov CH1 a CH2 s presnosťou na 4 miesta.

Zdroj obsahuje teplotne riadený ventilátor, dlhodobé teplotné preťaženie transformátora laboratórneho zdroja strážia senzory, ktoré pri dosiahnutí hraničnej hodnoty zdroj vypnú a po ochladení opäť zapnú.

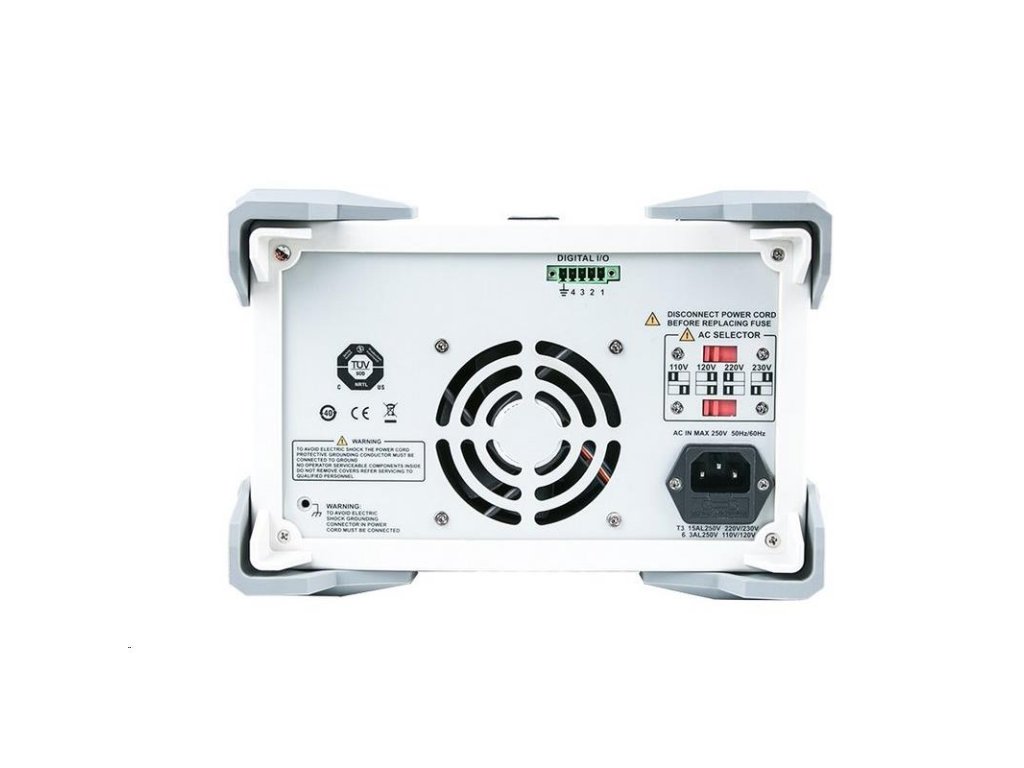

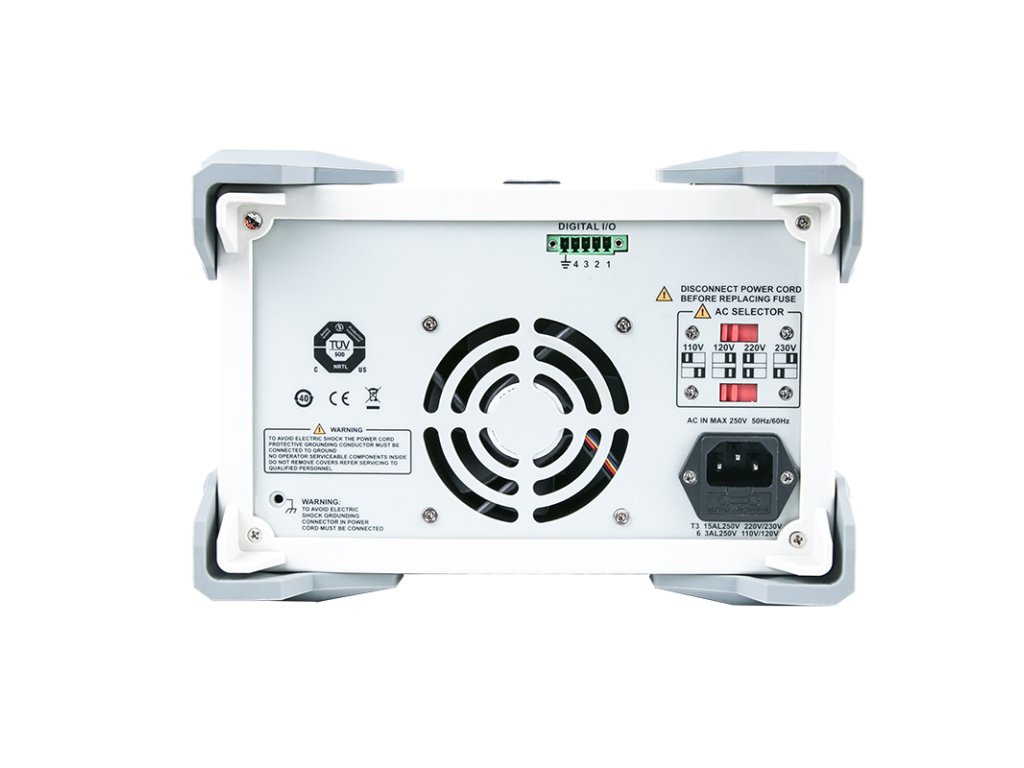

Zdroj má softvérovo nastaviteľné parametre, čo je možné využiť pri pravidelnej kalibrácii. Na zadnej strane skrine zdroja je rozhranie DIGITAL I/O na diaľkové ovládanie zdroja.

• Jemné nastavenie prúdov a napätí v oboch kanáloch CH1 a CH2
• Šesť štvormiestnych displejov na okamžitú kontrolu napätí, prúdov a výkonov v kanáloch CH1 a CH2
• Nastavenie napätia 0 až 30V s rozlíšením 10mV
• Nastavenie prúdov 0 až 3A s rozlíšením 1mA
• Práca kanálov CH1 a CH2 v režimoch konštantné napätie, konštantný prúd
• Možnosť interného prepojenia kanálov CH1 a CH2 do série alebo paralelne
• Kanál CH3 s pevne nastaveným napätím 1,8V; 2,5V; 3,3V alebo 5,0V max. 3A
• Zabudovaný bzučiak na indikáciu zmien stavov
• Uzamknutie tlačidiel na zabránenie nechcenej zmeny parametrov
• Teplotne riadený chladiaci ventilátor
• Odpojenie od napájania pri teplotnom preťažení transformátora
• Na zadnej strane prepínač vstupného napätia 110V/120V/220V/230V (AC 50/60Hz)

TECHNICKÉ ŠPECIFIKÁCIE:

• Menovité výstupné napätie CH1 a CH2: 0 až 30V
• Menovitý výstupný prúd CH1 a CH2: 0 až 3A
• Celkový menovitý výstupný výkon: 195W
• Rozlíšenie nastavenia napätia/prúdov (CH1 a CH2): 10mV/1mA
• Presnosť nastavenia napätia (CH1 a CH2): ≤ (0,01% nameranej hodnoty +3mV, pri prúde ≤ 3A)
• Presnosť nastavenia napätia (CH1 a CH2): ≤ (0,02% nameranej hodnoty +5mV, pri prúde ≤ 3A)
• Presnosť nastavenia prúdu (CH1 a CH2): ≤ (0,2% nameranej hodnoty +3mA)
• Hluk a šum (5Hz až 1MHz) na výstupoch CH1 a CH2: ≤ 1mV RMS / ≤ 3mA RMS
• Menovité výstupné napätie (presnosť)/prúd CH3: 1,8V; 2,5V; 3,3V; 5,0V (±8%)/max. 3A
• Hluk a šum (5Hz až 1MHz) na výstupe CH3: ≤ 2mV
• Teplotný koeficient: napätie ≤ 300ppm/°C //prúd ≤ 300ppm/°C
• Menovité napájacie napätie: AC 110V/120V/220V/230V / (50/60Hz)
• Zaistenie (pri napájaní 110/120V/AC): trubičkovou poistkou typu: T6,3AL/250V (20x5mm)
• Zaistenie (pri napájaní 220/230/AC): trubičkovou poistkou typu: T3,13AL/250V (20x5mm)
• Rozmery (šírka x výška x hĺbka): 240 x 168 x 347mm
• Hmotnosť: cca 8,8 kg

OBSAH BALENIA:

• Laboratórny zdroj UDP3303A

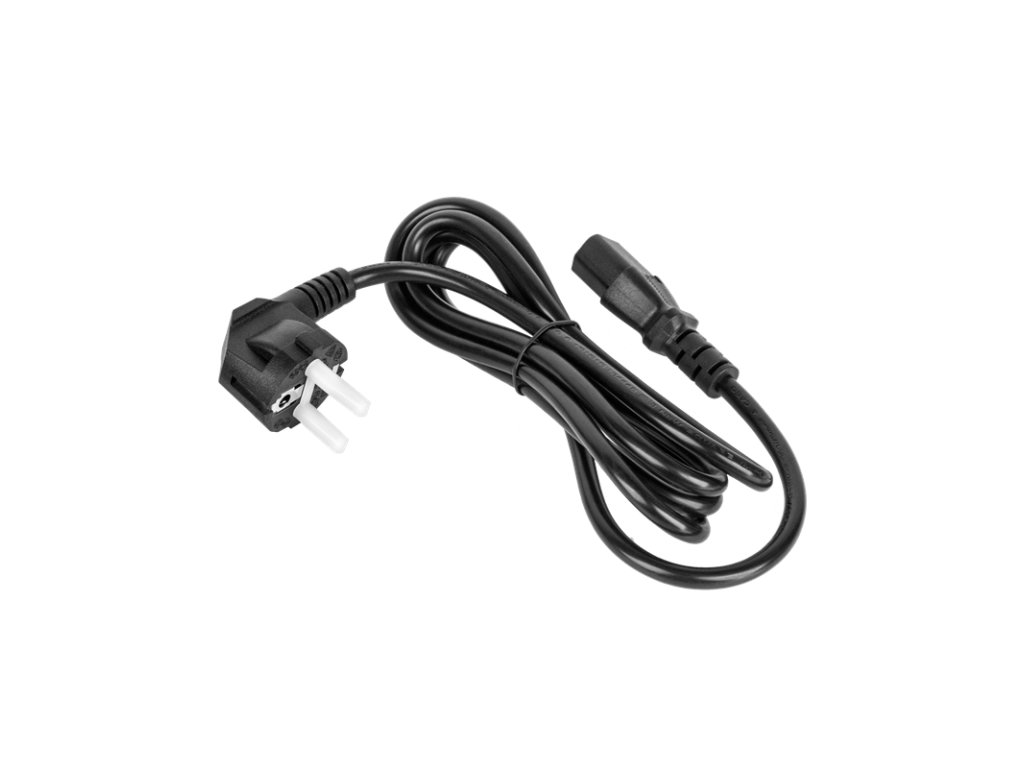

• Napájací kábel
• Náhradné poistky
• Návod na použitie
