Zdroj laboratórneho typu UNI-T UTP3305-II

Podrobný popis

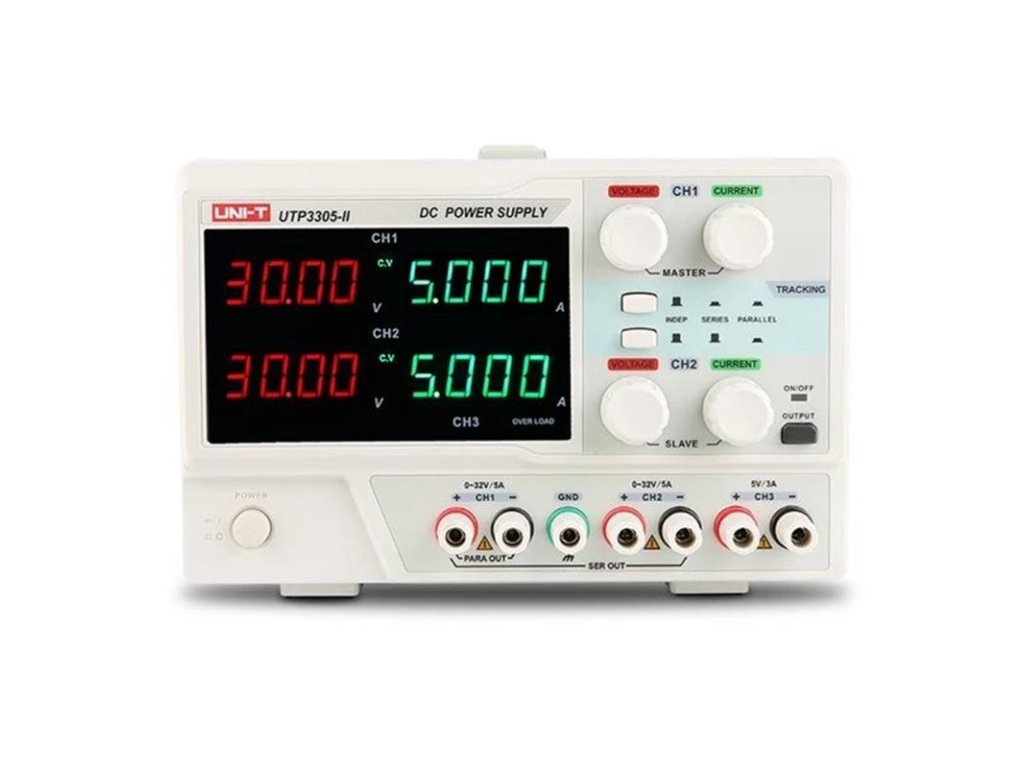

Zdroj laboratórny UNI-T UTP3305-II

Laboratórne zdroje UTP3305-ll sú značkové zdroje s tromi nezávislými kanálmi od výrobcu UNI-T. Zdroje obsahujú klasický lineárny transformátor a v kanáloch CH1, CH2 umožňujú prácu v režime nastavenia konštantného výstupného napätia v rozmedzí 0 až 32V alebo v režime konštantného výstupného prúdu 0 až 5A (alebo 0 až 3A u typu UTP3303-II). Kanál CH3 poskytuje na výstupe konštantné napätie 5V a má ochranu proti preťaženiu pri dosiahnutí odberu prúdu 3A. Kanály CH1 a CH2 môžu pracovať nezávisle na sebe, alebo je možné ich interne prepojiť sériovo alebo paralelne, potom dodávajú napätie 0 až 64V/0 až 5A alebo 0 až 32V/10A.

Laboratórne zdroje majú štyri displeje LED, ktoré zobrazujú napätie a prúdy súčasne, s presnosťou na 4 miesta v každom z kanálov CH1 a CH2. Zdroj obsahuje teplotne riadený ventilátor, dlhodobé teplotné preťaženie transformátora laboratórneho zdroja stráži čidlo, ktoré pri dosiahnutí hraničnej hodnoty zdroj vypne a po ochladení opäť zapne. Prístroj má certifikáciu CE.

• Nastavenie prúdov a napätí jemnými viacotáčkovými potenciometrami
• Štyri štvormiestne displeje LED pre okamžitú kontrolu napätia a prúdov v kanáloch CH1 a CH2
• Nastavenie napätia 0 až 32V s rozlíšením 10mV
• Nastavenie prúdov 0 až 5A s rozlíšením 1mA
• Práca kanálov CH1 a CH2 v režimoch konštantné napätie, konštantný prúd
• Možnosť interného prepojenia kanálov CH1 a CH2 do série alebo paralelne
• Kanál CH3 s pevne nastaveným napätím 5V, max. 3A
• Teplotne riadený chladiaci ventilátor
• Odpojenie od napájania pri teplotnom preťažení transformátora
• Na zadnej strane volič vstupného napätia 110V/120V/220V/230V (AC 50/60Hz)

TECHNICKÉ ŠPECIFIKÁCIE:

• Menovité výstupné napätie CH1 a CH2: 0 až 32V
• Menovitý výstupný prúd CH1 a CH2: 0 až 5A
• Menovité výstupné napätie/prúd CH3: 5V/max. 3A
• Celkový menovitý výstupný výkon: 335W
• Rozlíšenie nastavenia napätia/prúdov: 10mV/1mA
• Presnosť nastavenia napätia: ±(0,1% meranej hodnoty +30mV)
• Presnosť nastavenia prúdu: ±(0,3% meranej hodnoty +10mA)
• Zvlnenie a šum (20Hz až 20MHz) na výstupoch CH1 a CH2: ≤ 1mV RMS / ≤ 3mA RMS
• Zvlnenie a šum na výstupe CH3: ≤ 2mV
• Teplotný koeficient: napätie ≤ 300ppm/°C //prúd ≤ 300ppm/°C
• Doba zotavenia: <100µs (kolísanie záťaže: 50%, minimálna záťaž: 0,5A)
• Menovité napájacie napätie: AC 110V/120V/220V/230V / (50/60Hz)
• Istenie trubičkovou poistkou typu: F10AL250V (pri napájaní 110/120V AC), F5AL250V (pri napájaní 220/230V AC)
• Spotreba: 700W
• Rozmery: 319 x 146 x 226mm
• Hmotnosť: 10,5kg

OBSAH BALENIA:

• Laboratórny zdroj UTP3305-II
• Napájací kábel
• Náhradné poistky
• Návod na použitie
